Система охолодження масла двигуна 6G72

Дане впровадження може бути цікавим і корисним для спортивних авто, авто які експлуатуються в жорстких умовах, де максимальнінавантаження на двигун і потрібне охолодження масла двигуна, а таксамо південних регіонів, ну і для тих у кого антифриз, з якоїсьпричини, не справляється з охолодженням двигуна. У Китаї можнакупити різні готові комплекти для впровадження охолодження масладвигуна. Але ні чого мене не влаштовувало. Тому довелося збиратикомплект самому. Різьбові з'єднувальні фітинги та армовані шлангидля систем охолодження масла є різних стандартів, я вибрав 8AN — це7/16" або 11.1 мм внутрішній діаметр.
< /p>

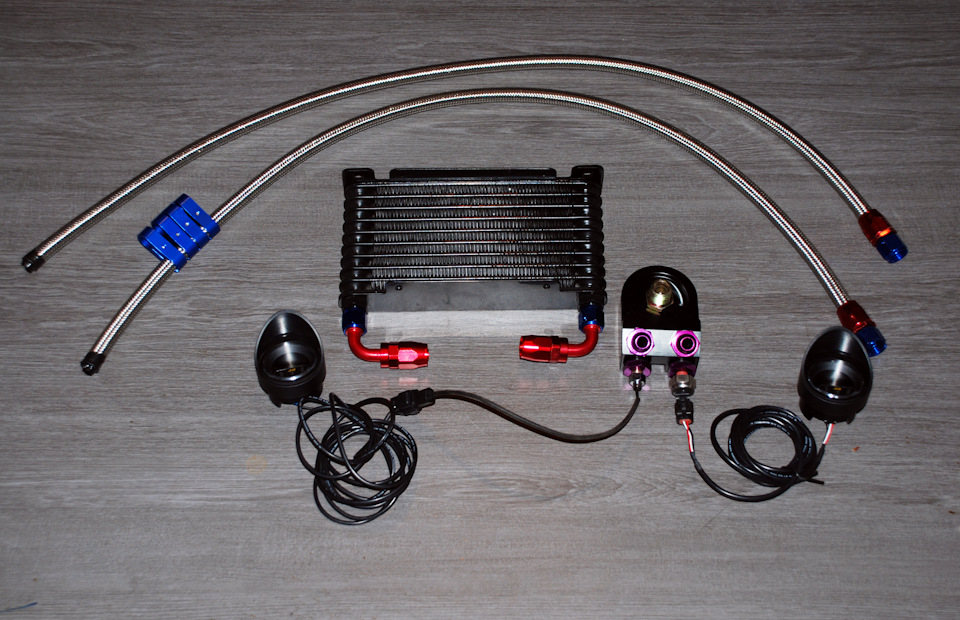

Для системи охолодження масла двигуна потрібно:
— радіатор 10ти рядний 32мм товщиною, 26х13, 5см
— сендвіч — перехідник під масляний фільтр з 4мя входами;
— 2 армованих шланга по 1 метру кожен;
— 2 прямих з'єднувальних фітингу на шланг; ;
— фіксатори шлангів;
— прилад з датчиком тиску масла;
— прилад з датчиком температури олії.

Але без доопрацювання китайської продукції ну ніяк.
Особливо у мене є кронштейн масляного фільтра, куди власної ікріпиться на двигуні сендвіч у місце масляного фільтра, а вже насам сендвіч переноситься масляний фільтр.

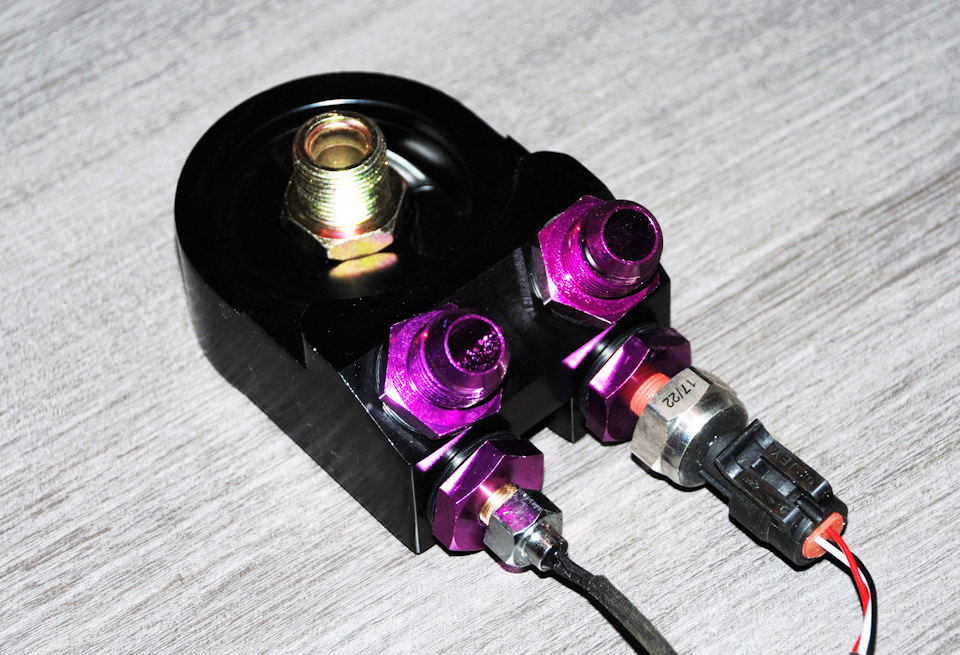

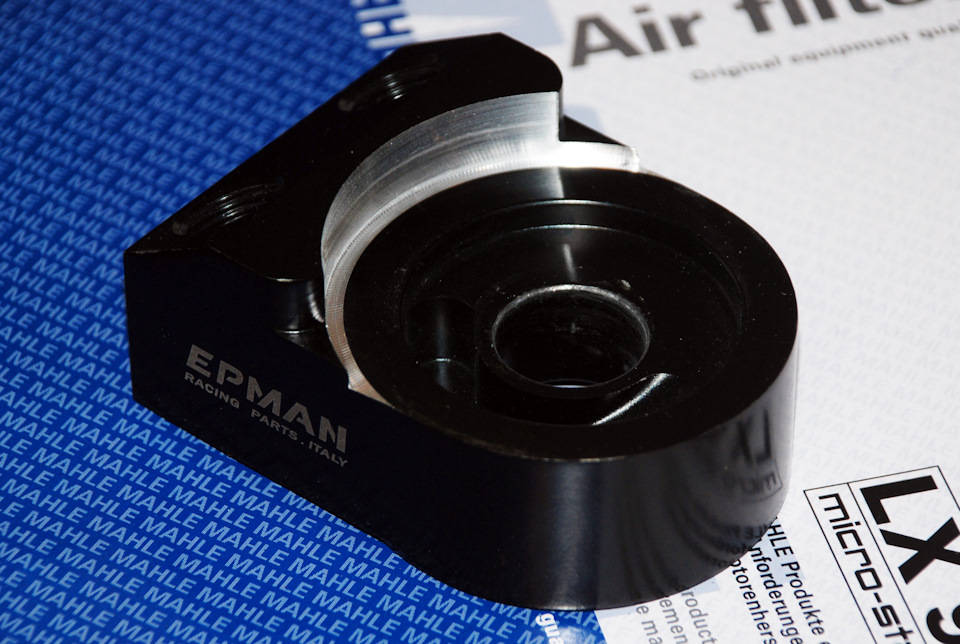

Сендвіч має одну плоску сторону та одну сторону з радіуснимвирізом. 4 виходи, а точніше один вихід на радіатор, один вхід зрадіатора та 2 різьбових отвори з перехідниками під датчики. Атакож перехідник, яким фіксується сендвіч у місце фільтра і на якийзакручується сам фільтр. У комплекті йдуть 2 перехідники 18х1, 5 та20х1, 5. 20х1, 5 - це під наш фільтр. Вхід і вихід олії в сендвічіорганізований симетрично, тобто якою стороною куди - немає різниці.Але як правило плоскою стороною до кронштейна, так як на плоскійстороні на сендвічі є ущільнювальне гумове кільце, а радіусноюстороною, на якій немає гумки і посадкове місце плоске, під фільтр.Але посадковий діаметр радіусного вирізу дуже малий і щобприкрутити фільтр потрібно знімати по радіусу близько 12мм, а такимчином можна дійти до каналів. Враховуючи те, що діаметр посадковоїплощини під фільтр на кронштейні менший ніж діаметр самого фільтра, можна поставити навпаки — радіусним вирізом до кронштейна, а рівноюплощиною з різинкою до фільтра. Але не тут було. Діаметрпосадкового місця на кронштейні був великий і не центрувався на3мм. Але це вже простіше, тому довелося по радіусному вирізу наверстаті заглибитись на 4мм.

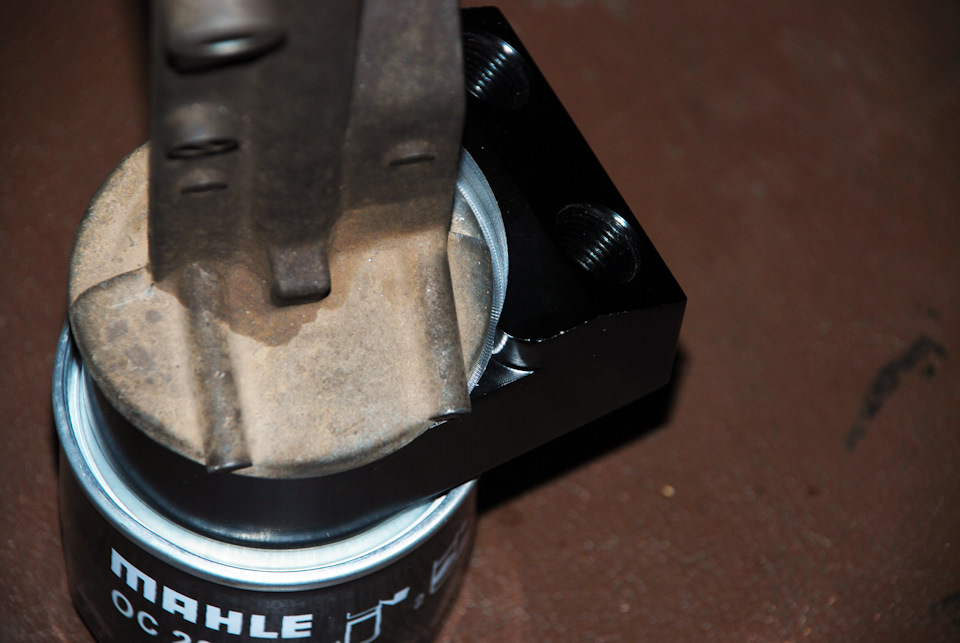

Приміряємо на кронштейні в руках. Все відмінно. Перехідники підфітинг на шлангах і під датчики і самі датчики закручую нарізьбовий (синій) клей, навіть за наявності прокладок підперехідниками. А також зі старого фільтра виймаю гумове кільцеущільнювача, обрізаю всередині кільця тонку частину і приклеюрівномірно кільце на плоску частину сендвіча з боку радіусноговирізу, яка тепер буде стикуватися з посадковим місцем накронштейні.

Тепер можна переходить до впровадження.
Відкручуємо масляний фільтр. Витираємо посадкове місце сухо, знежирюємо. Кріпимо сендвіч через перехідник 20х1, 5 (у комплекті зіснідвічем) у місце фільтра. Беремо новий фільтр та прикручуємо нанове місце. І відразу прикручуємо армовані шланги до сендвічакутовими фітингами. Виводимо паралельно шланги вгору і впередфіксуючи їх між собою фіксаторами.

> Виміряю правильне положення додаткового кронштейна длякріплення радіатора і приварюю його із заставною гайкою. Радіатормає товщину 32мм, але виступаючі вуха для кріплення збільшуютьгабарит радіатора.
