Цифровий вольтметр

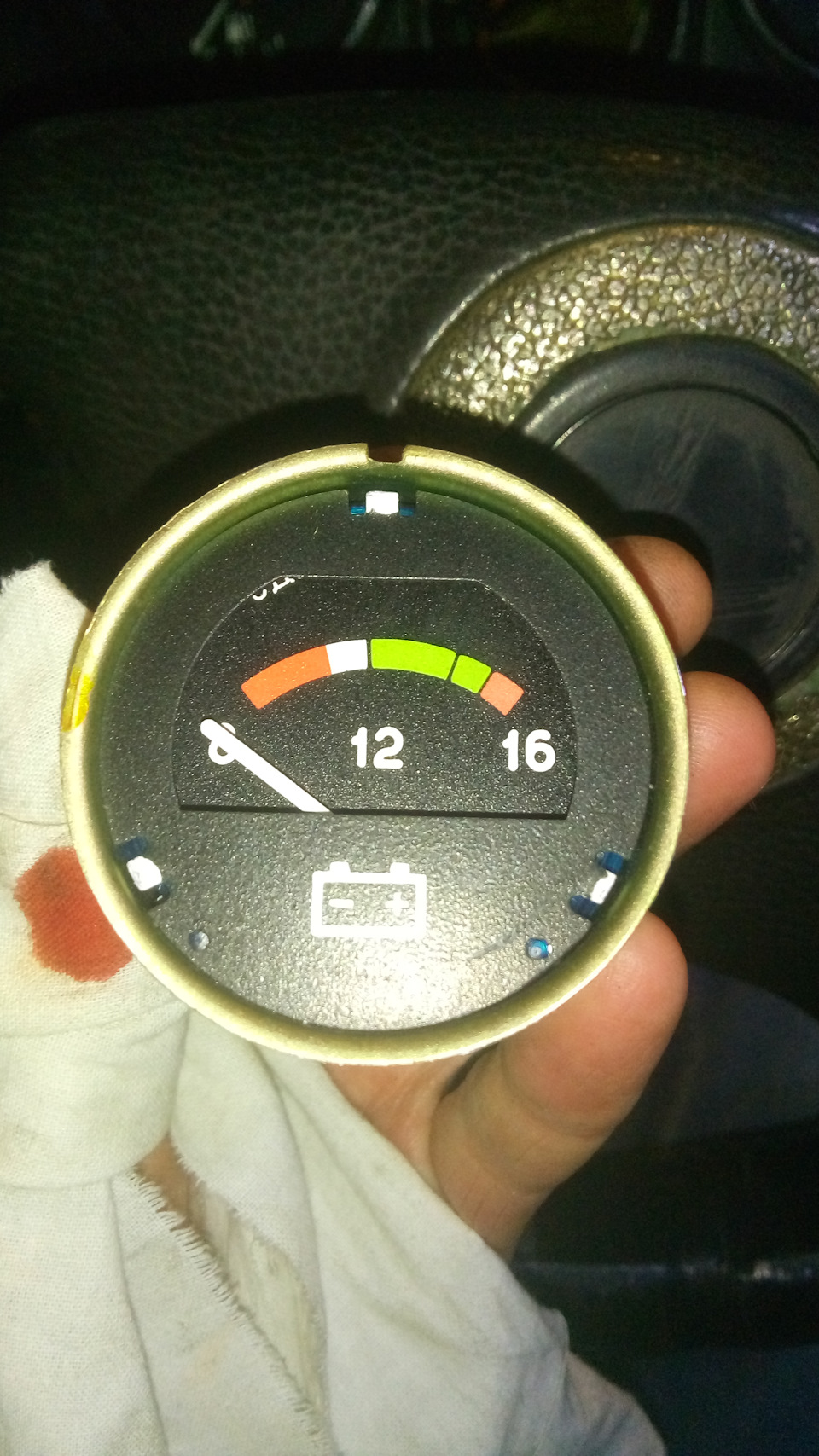

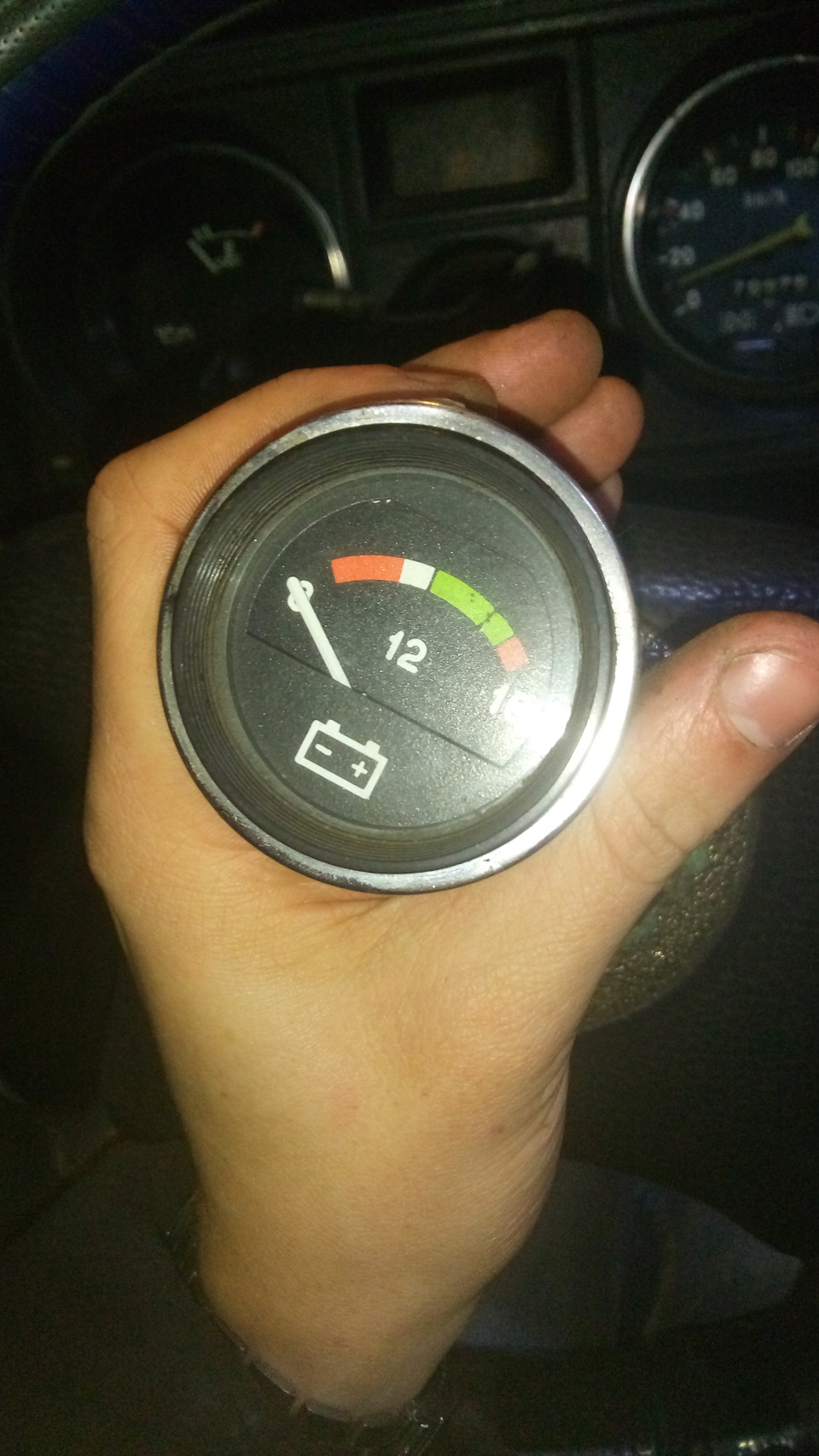

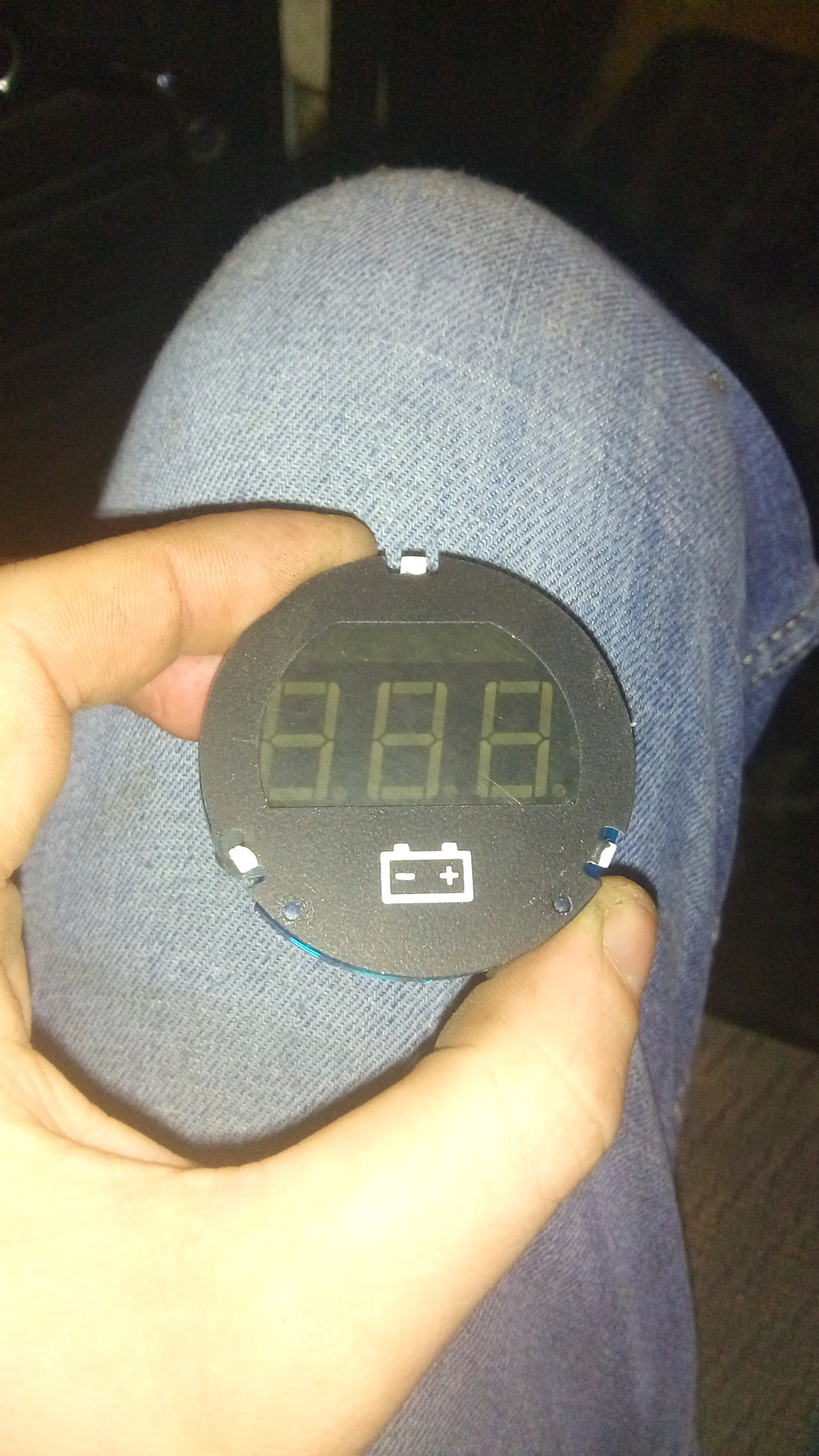

Після останніх посиденьок з геною стало очевидно, що штатнийвольтметр показує аби-що у зв'язку з тим, що він також, як іобмотка збудження, включений через замок запалювання, де булапосадка 1.2 В. На просторах драйву та іншого інтернету знайшов, яквиглядає реалізована стара ідея:вольтметр на семисегментнихіндикаторах.
Купив у "космодромі" за 76 грн. К. Великої вигоди не бачу.

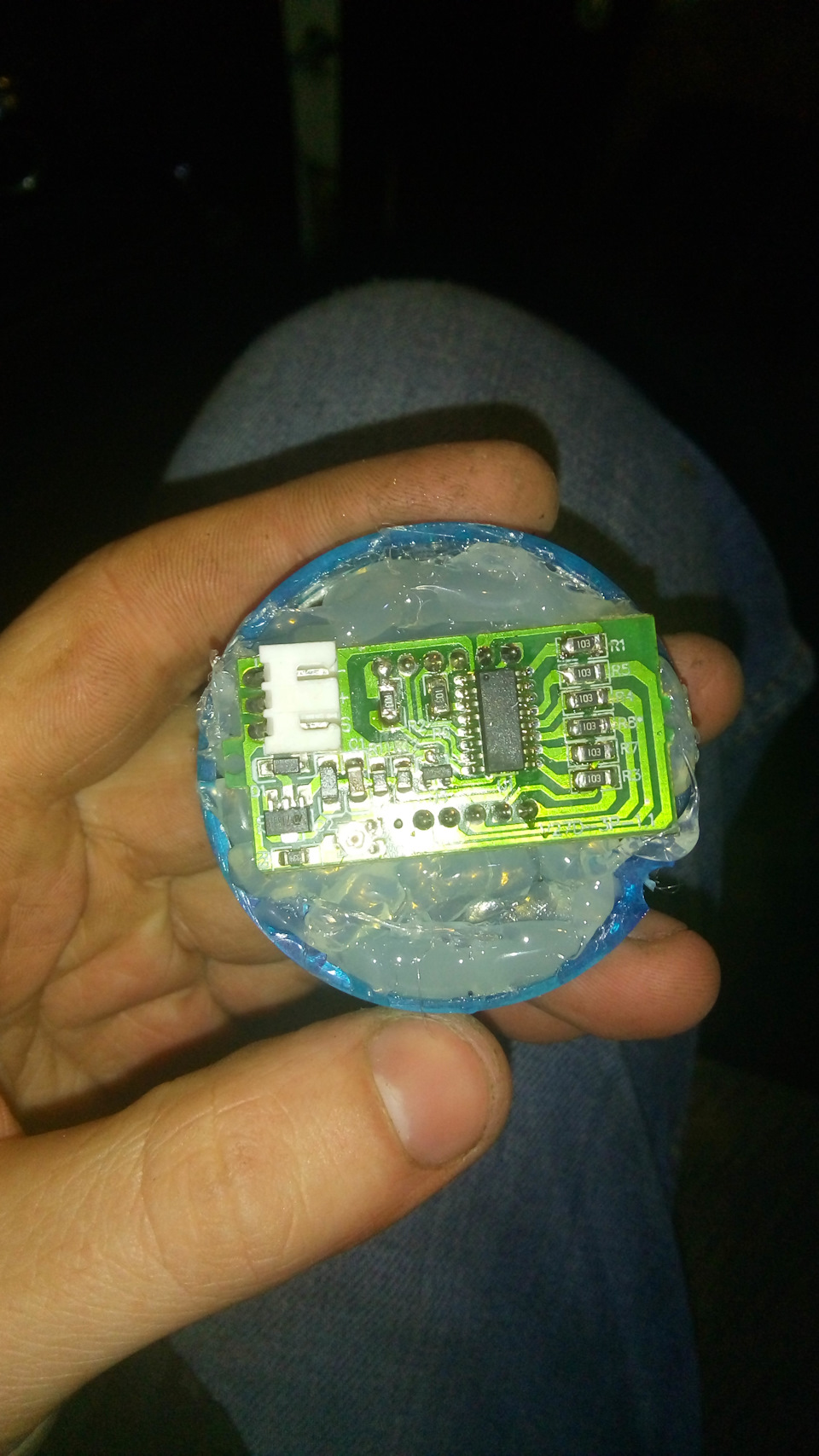

Відразу перевірив, як яскраво він світить.В результаті, почитавшидокументацію на сам індикатор вольтметра, випаяв обмежуючірезистори на 220 Ом і впаяв на 1кОм.Світити стало не так яскраво, але все ж таки видно добре, думаю зліпити не буде., 3 мм, ізолента (термоусадка закінчилася).

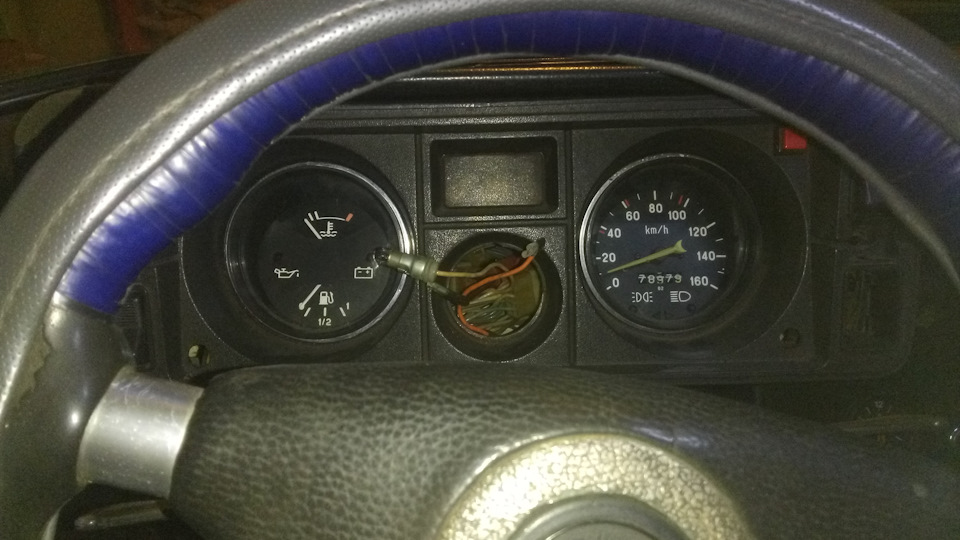

Штатну проводку використовував для живлення вольтметра, на виміркинув окремий провід на акумулятор.
Вольтметр міряє нормально, підлаштовувати не довелося:на заведеніймашині показує 14.2 В - за тестером 14.25.
Коментарі10
Ось ще цікава тема, МПСЗ secu-3.org/features/?lang=RUІ там до речі теж використовується датчик темп. ОЖ, тобто. можна звідти взяти спосіб і місце оптимальної врізки. є в планах встановити таке, доки збираю інформацію
Це вже для інжектора з ЕБУ. На карб важко і дорого буде корчувати - одні датчики багато зжеруть.
Ставиться навіть без датчиків, на звичайне БСЗ
Почитав докладніше, вважаю недоцільним в це вкладати гроші. Краще інжекторну машину купити)) Хоча задум цікава - для власного розвитку дуже цікаво було б подивитися і порівняти, як працює машина з і без цієї приблуди
Нормалди) Тепер запиляти б цифровий тумач температури
Планую, температуру салону, вулиці - це готові прилади в продажу. Спробую самостійно оцифрувати температуру ОЖ
Датчики температури на будь-який смак voron.ua/search.php?searc…0%D1%82%D1%83%D1%80%D1%8BОсь є перевірена схемка www.texnic.ru/konstr/izm/izm28. html
Дякую, досвід у цьому є))фотку прикріплю (годинник +4 точки температури, зараз підключені тільки 2 вулиця, будинок)під питанням точка врізання датчика ОЖ і спосіб його встановлення поки ще гортаю сан технічні фітинги
Напарник на Таврію збирав, для вимірювання температури ОЖ, випатрав стандартний датчик, а всередину вставив напівпровідниковий в шарі термопасти і залив герметиком.
Є такий варіант, знаю про нього. На жаль, точка - куди його вкрутити одна (радіатор), а я ще планують електро вентилятор поставити. Той, що на шківу сильно збиває температуру ...
