Всем привет!

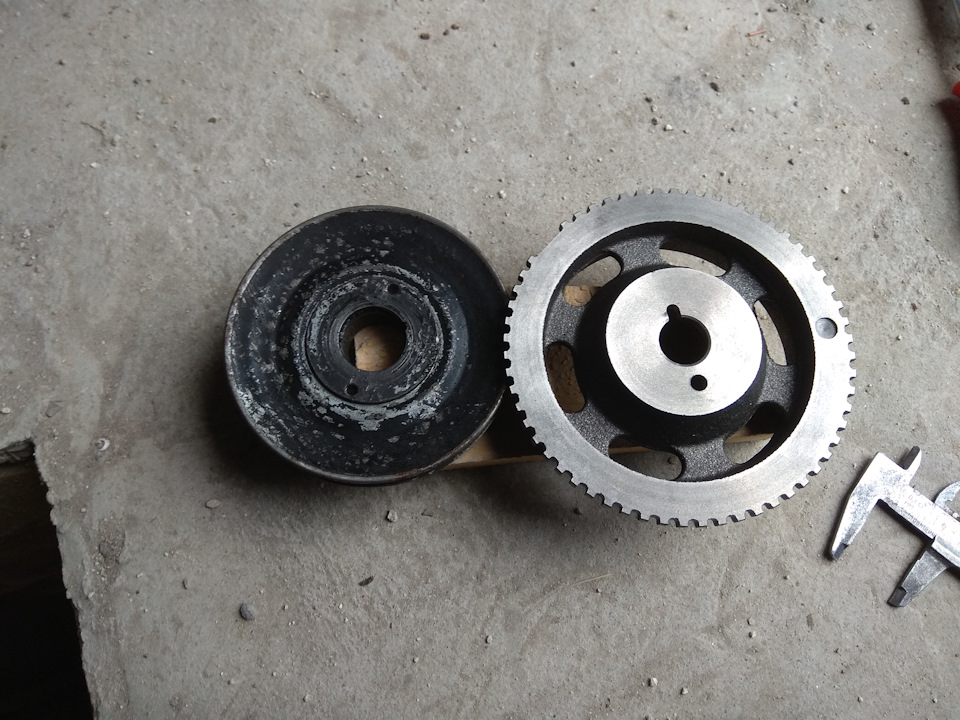

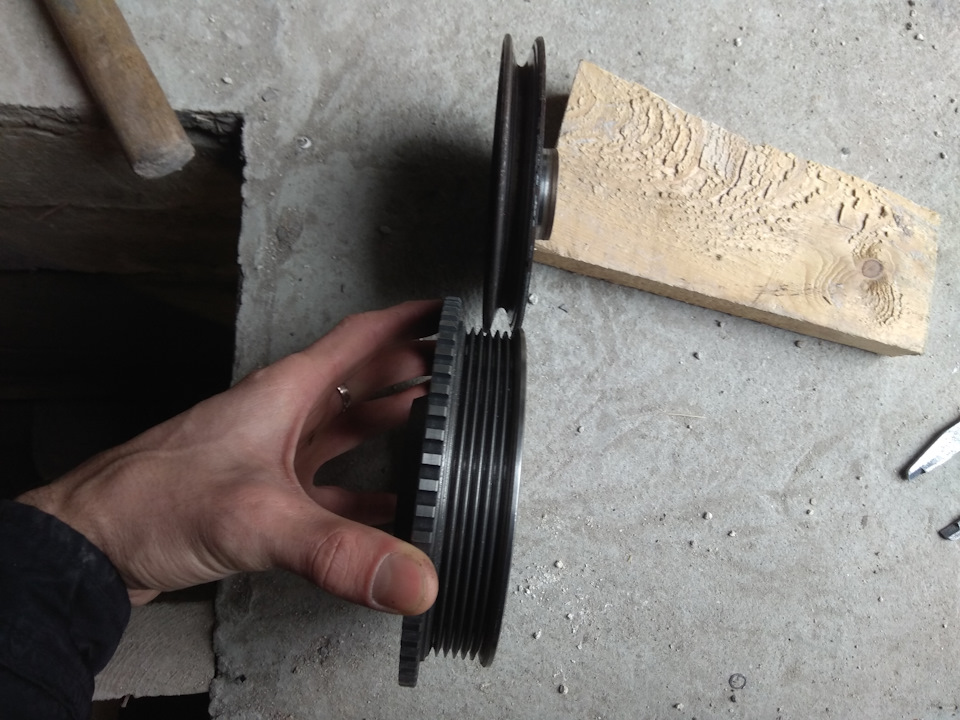

Мова піде про вибір та встановлення шківів поліклін на УЗАМ 331.10для подальшої установки ДПКВ. УЗАМ, та й площа прилягання ременя дошківа більше, відповідно краще! шківа для порівняння:

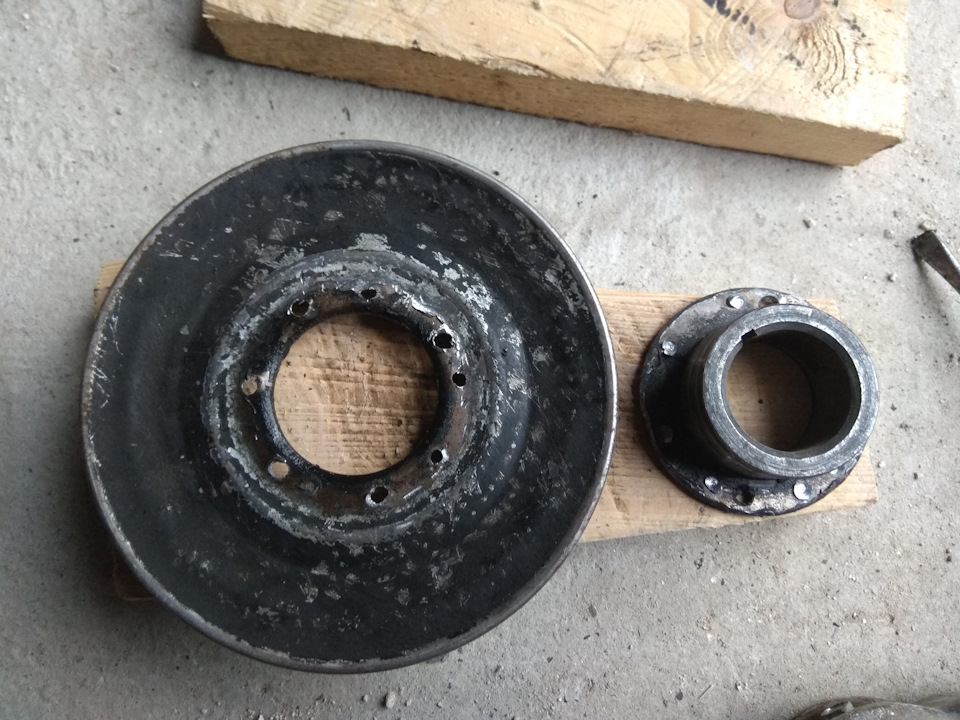

Отже беремо шків УЗАМ і висвердлюємо в ньому заклепки, які тримаютьматочину шківа (їх добре видно на чистому шківі! )

>

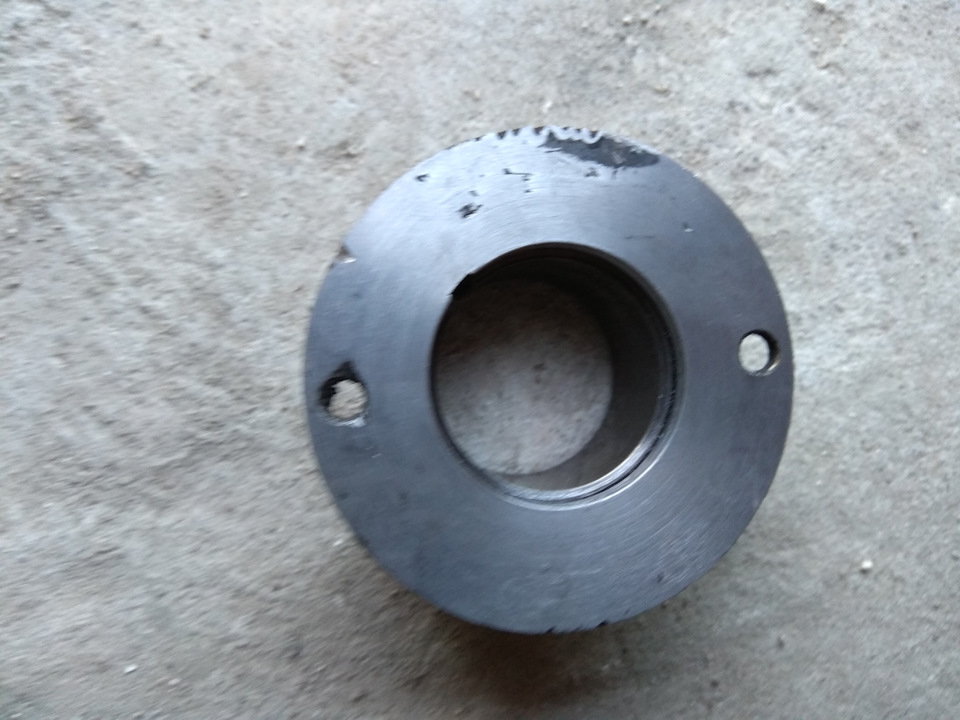

Беремо тільки маточину, решту нам не потрібно. Шків 2110 і міряємоякої товщини повинна бути перехідна шайба, щоб шків не креслив доблоку двигуна.Йдемо до токаря і точимо саму шайбу з алюмінію.

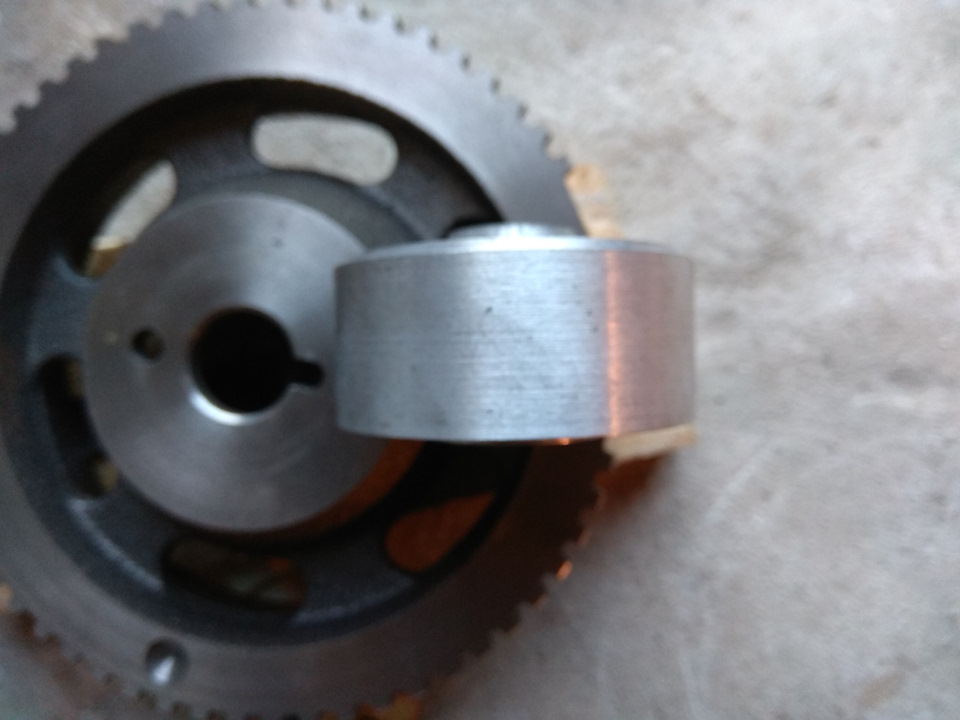

Шайбу точив так, щоб однією стороною вона заходила в маточину КВ, аіншою в шків 2110, для центрування самого шківа! >

Отримуємо ось такий полікліновий шків колінвала в зборі, на УЗАМдля встановлення ДПКВ. Ставимо його на КВ і прикручуємо довгимболтом з шайбою ...

Шків КВ на місці
Шків помпи (водяного насоса):
Для помпи вибрав шків від Газелі з 406 мотора. Як і у випадку зшківом КВ буде перехідна шайба з алюмінію. Два шківи дляпорівняння:Знімаємо наш шків з помпи, і прикладаємо шків від 406мотора для виміру товщини шайби. Вирівнюємо новий шків помпи задопомогою підкладання шайб під нього щодо встановленого новогошківа КВ. Вимірюємо розміри для перехідної шайби, йдемо до токаря іточимо…
Вийшло так:Шайба вийшла конусною, однією стороною сідає на маточинупомпи, а другий заходить у шків від 406 мотора, для центруванняшківа. Сама шайба прикручується болтами до помпи, а шківприкручується одним болтом до шайби., і прикручуємо спочаткушайбу, а потім шків…
Шків помпи на місці
Шків генератора. Шків на полікліновий на генераторі. Тому що у менеген Bosch K1 65А. Полікліновий шків узяв від не робочого генератораValeo, який валявся у гаражі.Також подовжив верхнє кріпленнягенератора і підкинув під нього одну гайку, щоб вирівняти всі шківипід ремінь. Ремінь для всього цього взяв 6РК995.
Чому такий довгий? Тому що боявся щоб гена не уперся у кріпленняДПКВ. Тепер ось думаю, поставити натягувач ременя чи ремінькоротше…
Зі шківами закінчив, далі буде встановлення ДПКВ та інших деталейМПСЗ.

Всім дякую! Не забуваємо цокати "подобається", вам не складно, амені приємно!
