Всім привіт!
Вирішив зробити окрему тему про встановлення ДТЗ для МПСЗ Secu-3Micro…

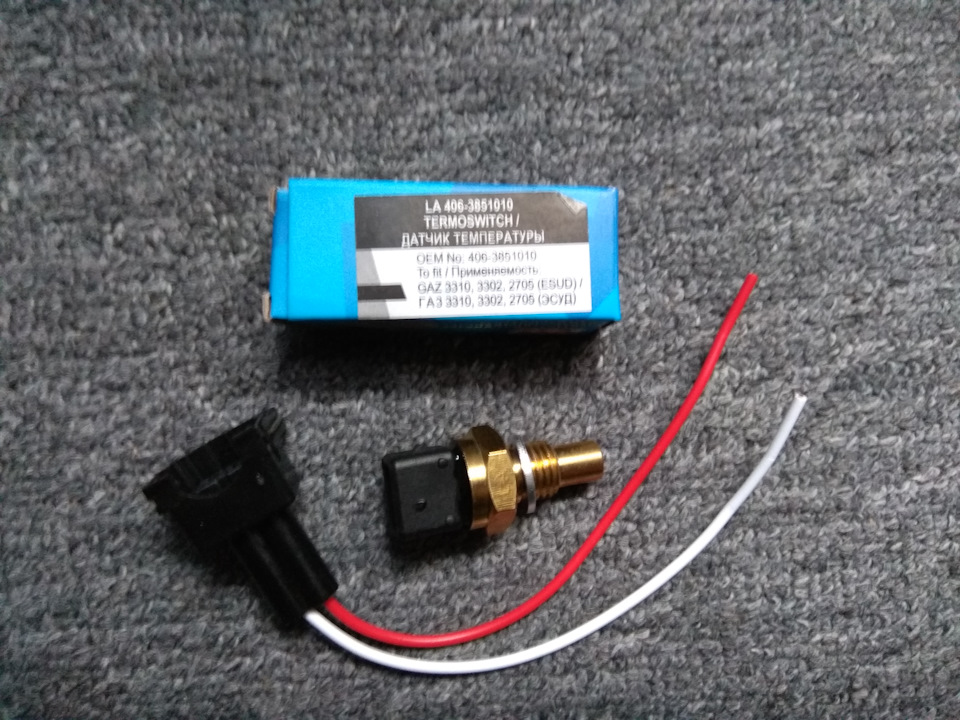

Датчик обрав стандартний для Secu-3, а саме ГАЗ 19.3828 (аналогГАЗ 42.3828, 406-3851010) – даний датчик має лінійну характеристикуі рекомендується до використання.. Ніяких додаткових налаштуваньдля роботи блоку з цим датчиком не потрібно, тільки встановитигалочку у вкладці "температура" у програмі Manager.Далі він будепрацювати за замовчуванням, так як таблиця для нього вже є впрошивці.Різьба М12х1, 5мм. Себе і для довідки):Напруга:5-12В,
Опору:24-27кОм,
Робочий струм:0, 5-5, 0мА,
Діапазон температури:-40 - +125°C,
Чутливість:10мВ/°C,
Контрольні точки:
- 40°C - 2, 33 В, -30°C - 2, 43 В, -20°C - 2, 53 В,
-10°C - 2, 63 В,
0°C - 2, 73 В,
+10°C - 2, 83 В,
+20°C - 2, 93 В,
+40°C - 3, 13 В,
+70°C - 3, 43 В,
> +90°C - 3, 63 В,
+105°C - 3, 78 В,
+125°C - 3, 98 В.
p>

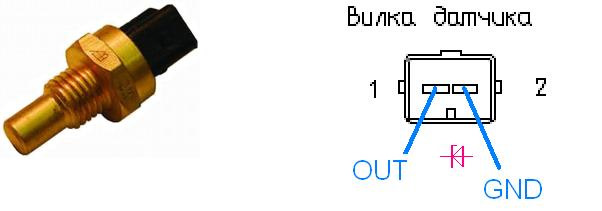

Роспінівка ДТІЖ
Можна підключити й інші датчики, але для них потрібно вжепрописувати таблицю калібрувань…

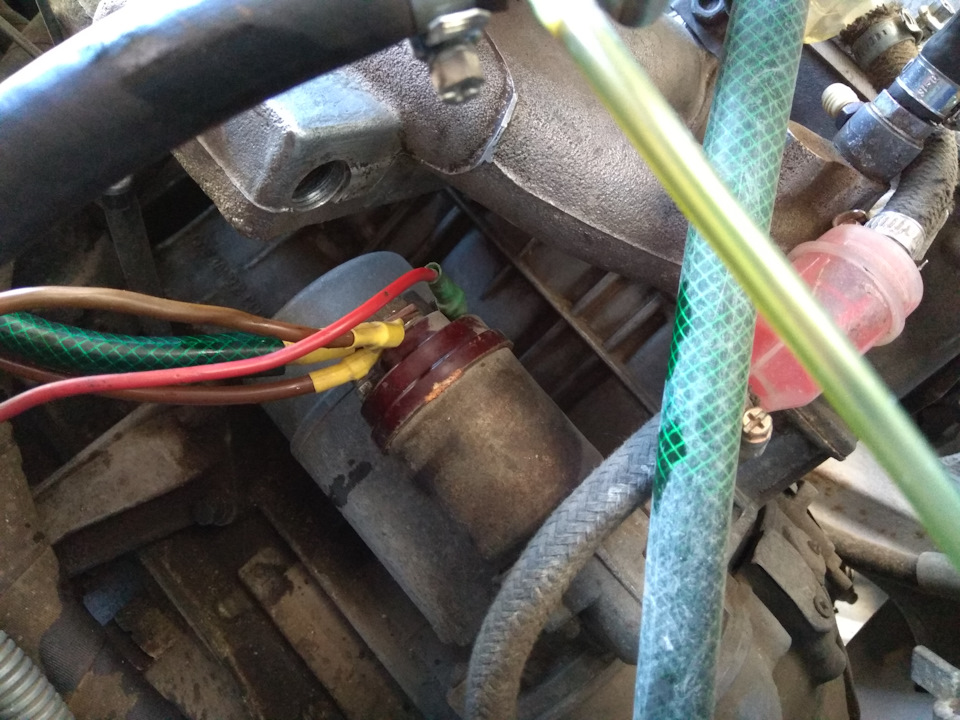

Місце під датчик вибрав на впускному колекторі підкарбюратором.
/>

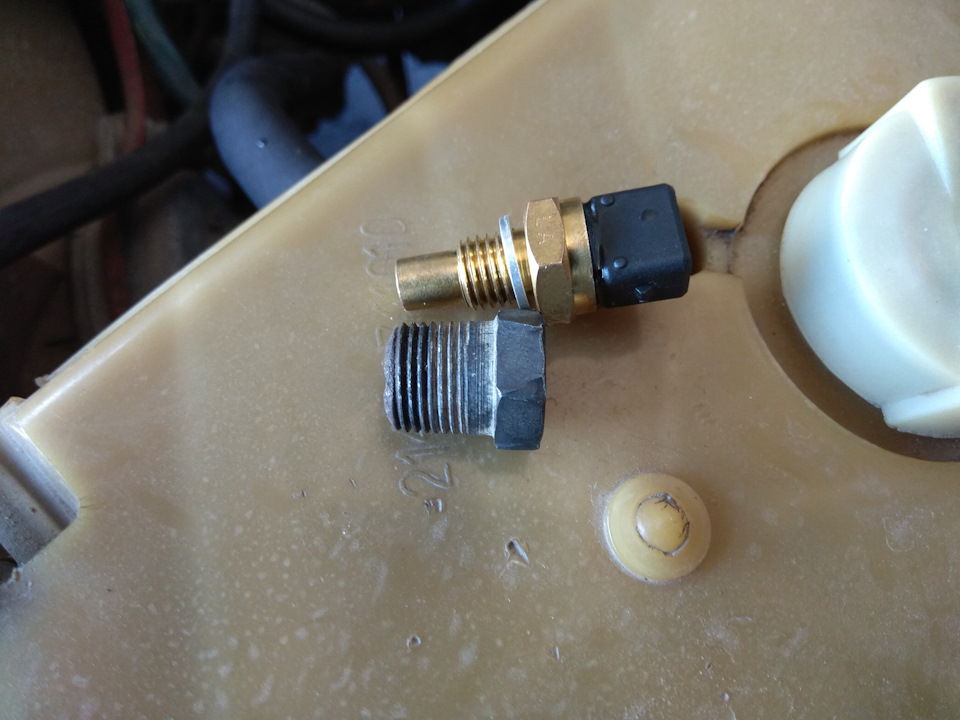

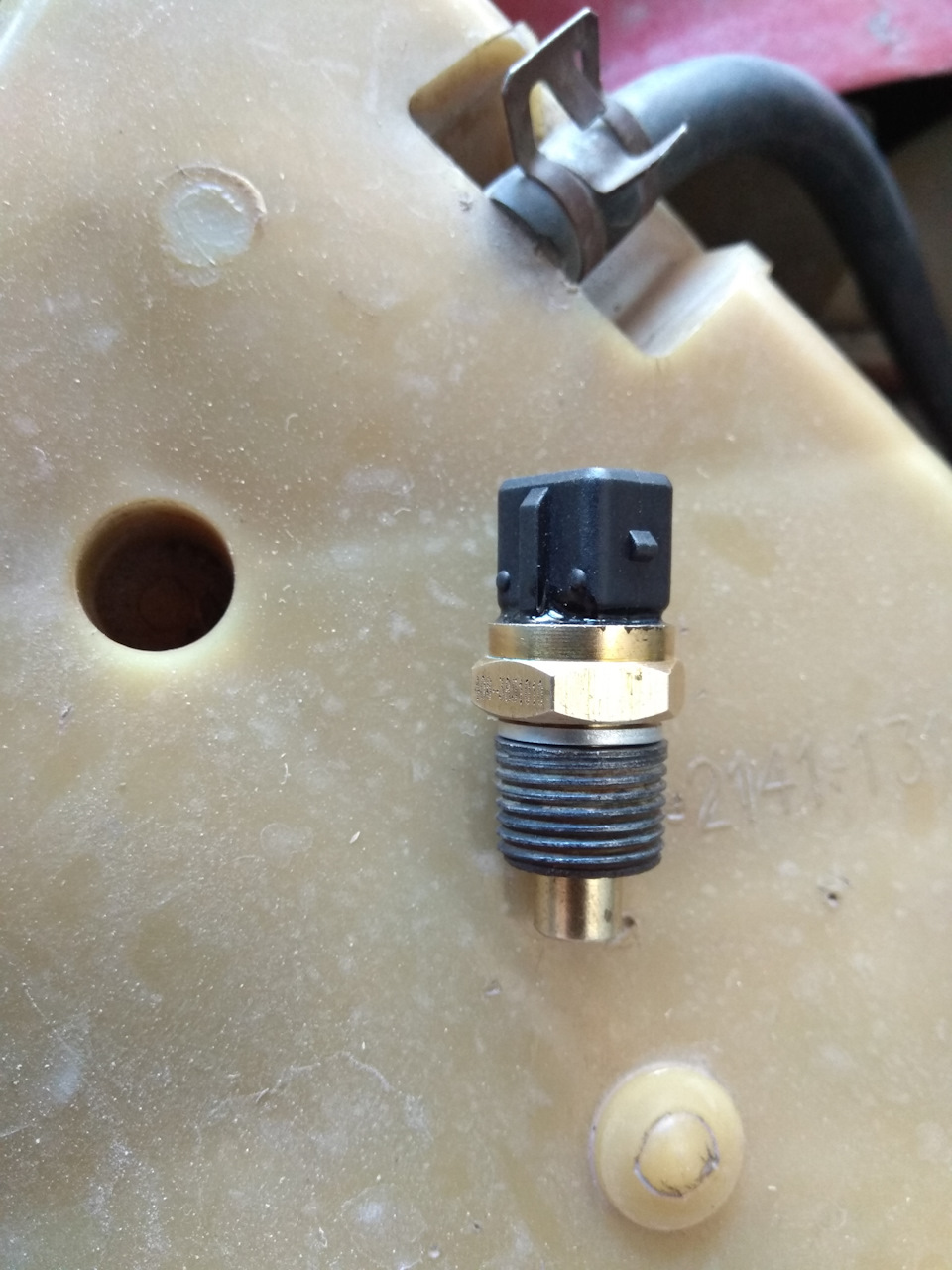

Спочатку хотів врізати його в заглушку як у стокове варіанті зМПСЗ. Але коли викрутив саму заглушку і приміряв до датчика, виявилося що весь датчик сховається в заглушці! Порівняння ДТОЖ ізаглушки На мою думку це не є добре, тому що датчик може брехати... Вирішив обрізати трохи заглушку, щоб датчик стирчав із неї. Алетак як заглушка конусна, обрізав її з боку гайки, попередньопросвердлив її в верстаті і нарізав різьблення, вийшло так:Датчиквкручений у заглушку Начебто все непогано, Датчик повиненпоказувати правильно! Закрутив все на місце через алюмінієву шайбу.Поїздив трохи, прогрів мотор до включення вентилятора, і заїхав угараж для перевірки цілісності системи. Виявилося, що датчиксопливить, вирішив трохи дотягнути ... І зірвав різьблення взаглушці :(
Так як заглушка конусна, виточити її немає можливості, та й новоїтакої я ніде не знайшов. У результаті вирішив розсвердлити отвір вколекторі до М18*15 та вкрутити туди пробку піддону від Тавріїзамість заглушки.А ДТОЖ переніс на торцеву сторону колектора, де єкруглий відлив. У ньому просвердлив отвірсті і нарізав різьбленняМ12*1, 5, також стікнув трохи відливу щоб площа була рівною і датчикдобре прилягав! > В результаті все добре, ніде не сопливит і непідтікає :) Поїздимо подивимось…
Ще планую поставити ДТВ, але це вже інша історія :)

< Всім дякую! Не забуваємо цокати "подобається", вам нескладно, а мені приємно!
