Пересвіт підсвічування салону Passat b6

Здрастуйте, Господа

Вирішив таки викласти запис про те, як я ризикнув пересвітити свійсалон.

Таке бажання в мене було дуже давно, але якось навіть і не хотівпро це думати, як уявив собі скільки ж там роботи, тому думки прореалізацію навіть не виникало, відносно недавно, побачивши черговийзапис., знову загорівся, попитав деяких людей в окрузі чи можутьмені таке зробити, хтось знизував плечима, хтось перехрестився, ахтось заламав ціну неадекватну (хоча вона може і справедлива).
Ну думаю, спробую сам Скажу відразу, я паяльник ентузіаст, багато вчому навіть деяких азів не знаю і ніколи раніше я не паяв SMDсвітлодіоди, хоча мене налякали розмірами і складністю. Алевирішено.

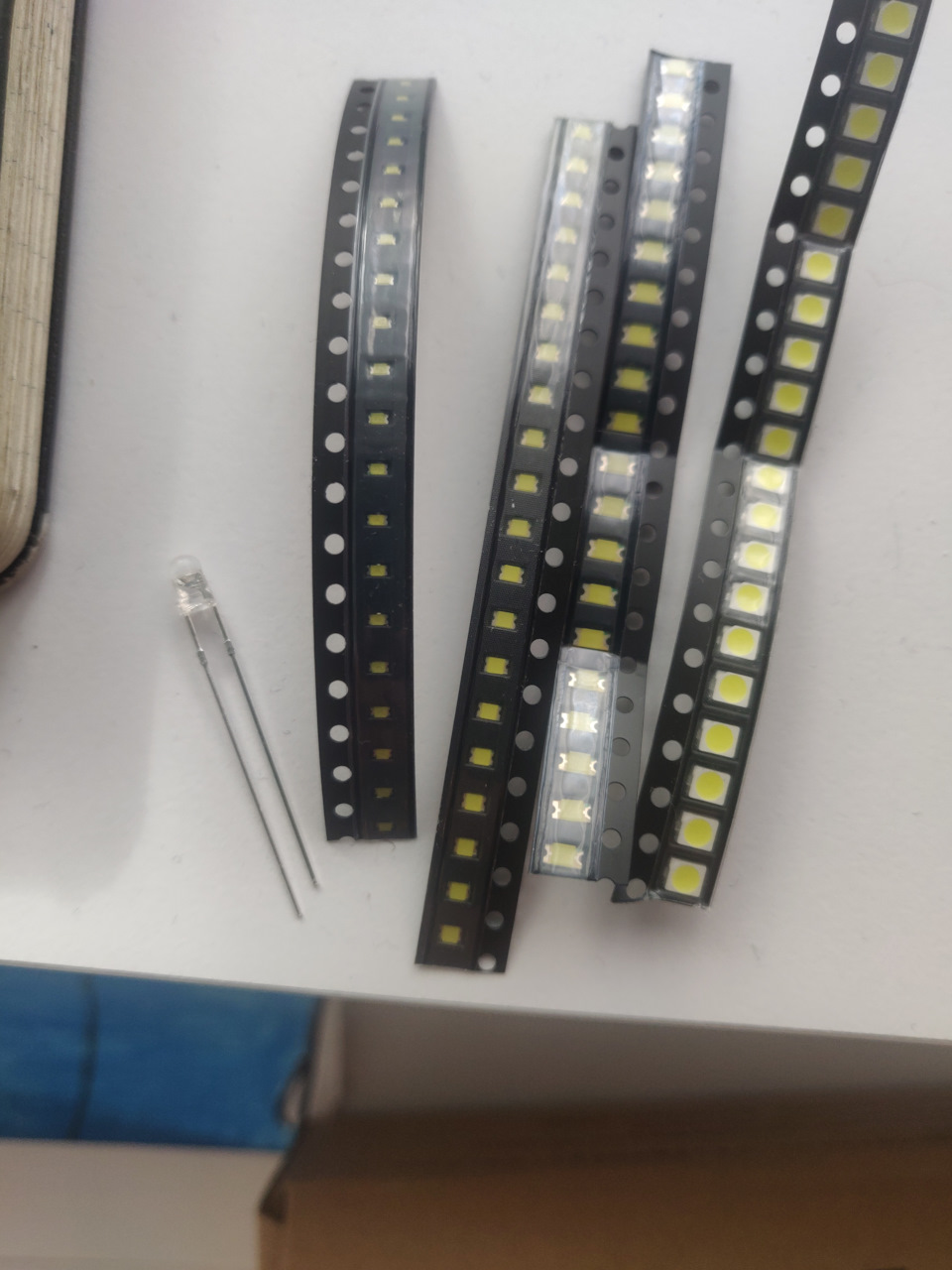

Їду на авторинок і купую тестові світлодіоди різних розмірів асаме:0603, 0805, 1206, 3528 (1210), білий світлодіод 3мм, паяльник, тонке жало, пінцет, флюс гель, очищувач жала паяльника, і на всяквипадок обплетення для видалення припою (але він мені незнадобився). Як перший пацієнт узяв регулятор світла, розкрив ізрадів, що там найбільші діоди, перепаяв, перевірив, все відміннопрацює, суппер.Плата регулятор світла під датчик світла. Тут я щене почистив залишки флюсу. Далі не описуватиму кожну плату, опишулише деякі складнощі з чим я столнукля і як вирішив. І так:І так:1)Як виявилося, купуючи китайські діоди різних розмірів нейтральнобілого світла, ви отримаєте різну температуру світіння, вони всесвітять по-різному. Це жесть. Перебрав я напевно з десяток діодівтак і не зміг потрапити хоча б приблизний тон. Тестував все це я накнопках дверей водія, тому що там найменші діоди 0603. Усі діодиякі я знайшов у Києві світили набагато холодніше ніж 3528 (а їхколір мені зайшов найбільше). Коротше я плюнув на цю справу, незнаючи що мене чекає далі вирішив скрізь впаяти 3528 (1210) які бтам діоди до цього не стояли. 2) На регуляторі яскравості я зустрівдва не стандартні діоди. Один я знайшов на алі, а другий тількисхожий.

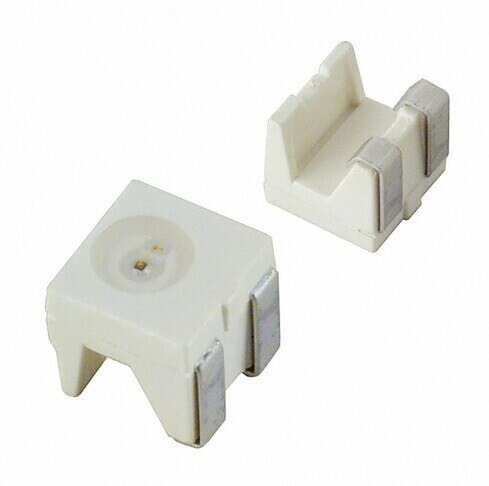

Перший — такий самий як 3528, але з майданчиком для боковогосвічення, фото:

Маркування не підкажу

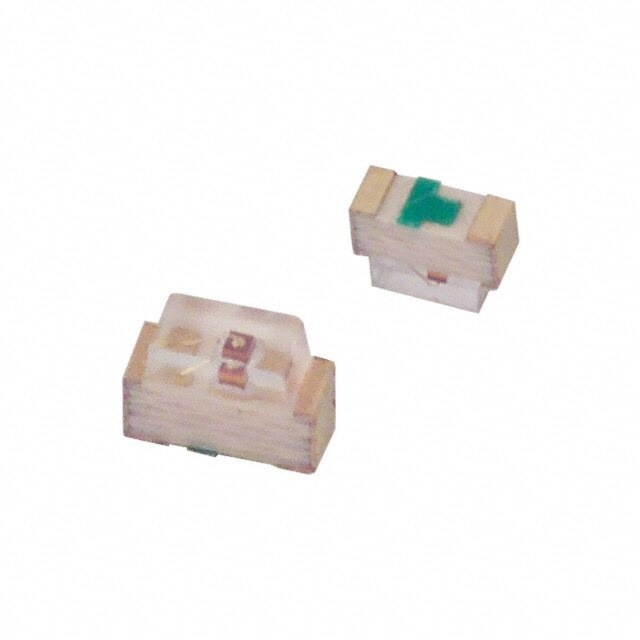

Другий - маленький з бічним світінням, для себе я вирішив, що це0603 (0602) side, але думаю хто знає поправить мене в коментах.

0603 (0602) Side Але так як у мене не було їх, я так само тудивпаяв 3528 (1210) через бічні ніжки.

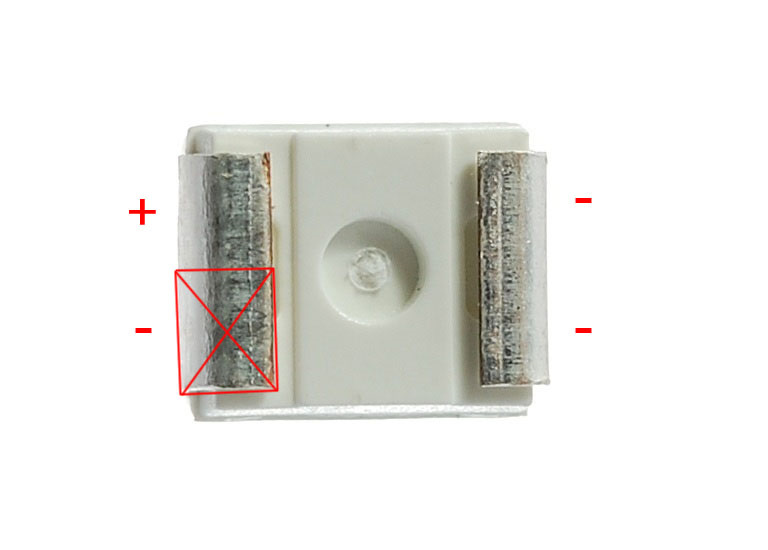

3) Довго я воював з джойстиком дзеркал. У чому полягала проблема, який би діод я не впаював, коли збираєш корпус світло-жовтий. Тутабо пластик такий, або пізніше прийшла думка, що таке світло можедавати мастило (типу літолу), так як це мастило за роки розлетілосяскрізь, і на платі і на корпусі. Цю проблему я поки не вирішив, впало було вже всоте знімати, але пізніше спробую витерти на сухо іоновити мастило на платі. 4) Плафон, світлодіоди, які відповідаютьза атмосферне підсвічування на тунель в районі ручки КПП, перепаявши їх на білі 12В вони стали прожекторами, впаяв додатковоопір в 10 Ом проблему не вирішило, але їхаючи в далеку дорогу вономене дратувало і я заклеїв ці два діоди тканинним ізолентою)))). Цетимчасове рішення, але воно допомогло зрозуміти, що ці діодивпринцепе можна гасити або дуже сильно приглушати. Мінус і 1 плюс, тут я впаяв той же двох контактний діод попередньо спилявшиполовину контакту на діоді (піддивився тут на драйві). Тампристосування, це вимушений захід, так як у багатьох місцях великуроль грала висота діода, так як на частки міліметрів вище іскладання того чи іншого приладу крива або зовсім не можлива. Цеумовна схема.

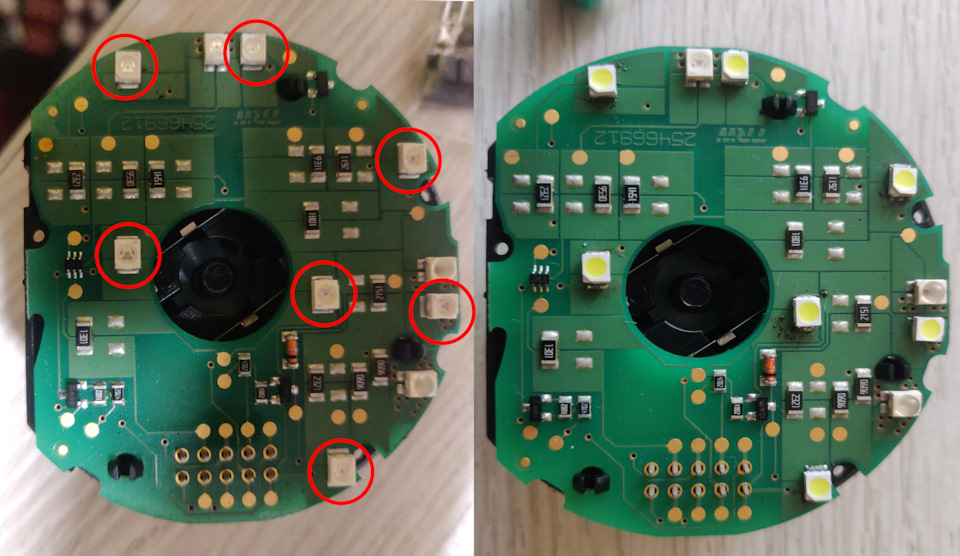

Далі просто фото плат із зазначенням які діоди потрібноперепаювати, Можливо комусь допоможе зрозуміти які і скільки всьогодіодів потрібно, єдине забув сфоткати плату джойстика дзеркал (тамдва діоди бічного світіння) і замку запалювання (там діод 3мм.
Індикація передач КПП
Блок клімату 3-го покоління на 3 крутилки
Тут вкрай важлива висота діодів
плафон правою стороною кнопок
Плафон ліва сторона кнопок
Діод підсвічування вентиляційних решіток, таких 4 шт
Я на істину не претендую, можливо десь допустив неточності в назвахі будь-який професійний радіо електронник може зараз уже сидитьзелений від нудоти))), так що не сильно там мене штовхайте, віншому якщо у кого будуть питання задавайте, якщо зможупідкажу.
А так, враження, найголовніше! вигляд мене просто пре, містом їжджуна повній яскравості, абсолютно нічого не заважає, по трасіприглушаю до половини десь (на регуляторі), теж дуже комфортно. Вже4 рази їздив по 1000 км, так що регулятор у цьому випадку вирішує, араніше я і забув про його існування. Соррі за довгу посаду, дякуюза увагу. Усім миру та здоров'я!
