Всім привіт!

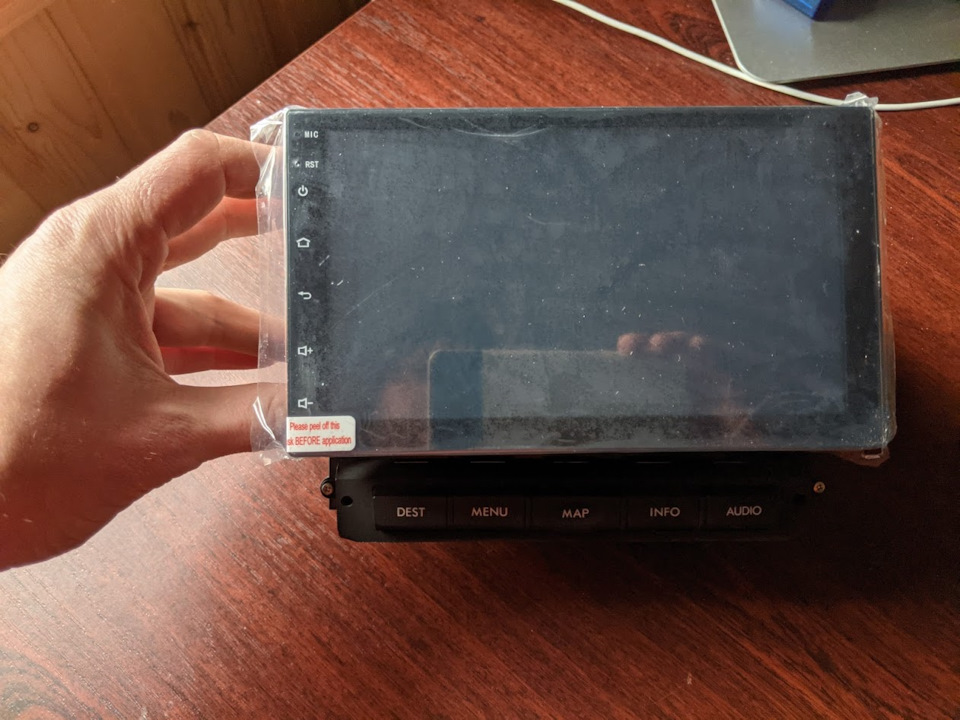

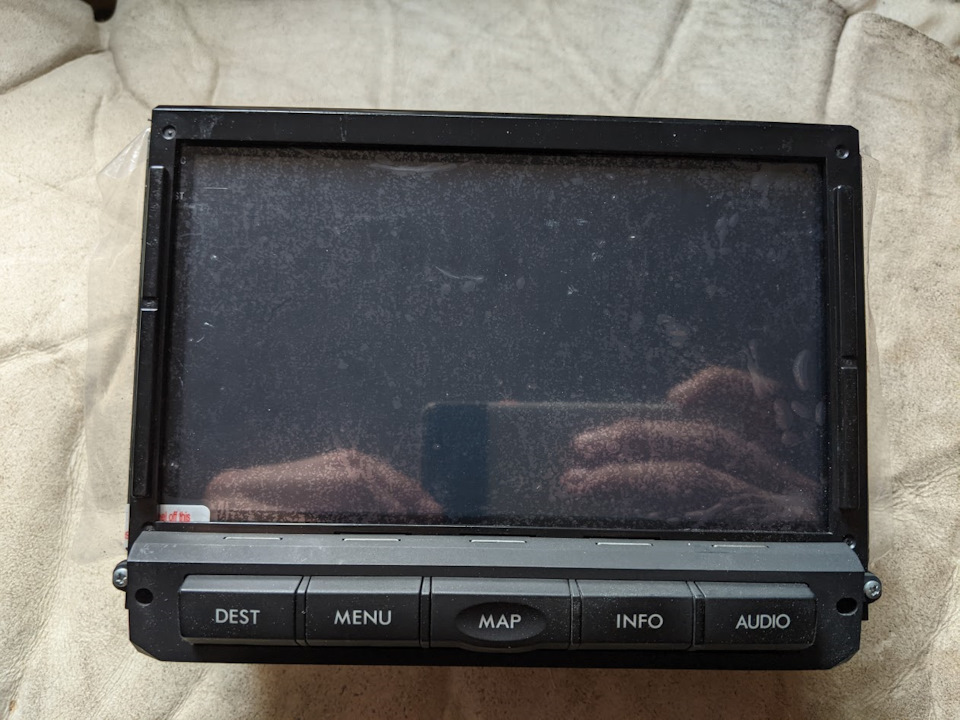

Є давня хотівка — вбудувати Android ГУ в корпус рідного моніторатак, щоб візуально нічим не відрізнявся від штатного у вимкненомустані.

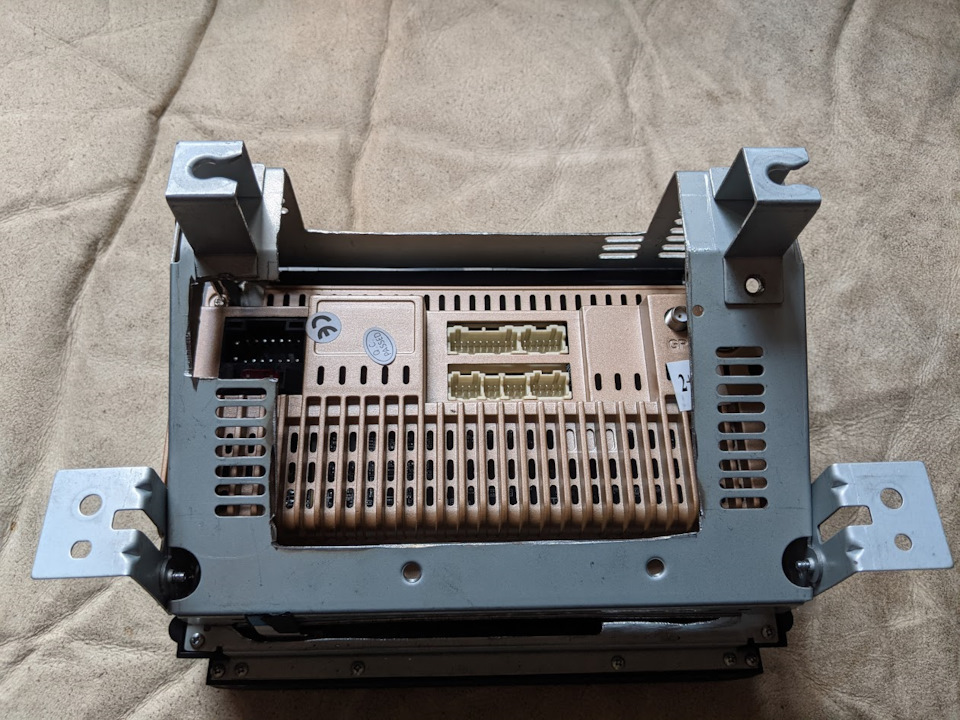

Етап з болгаркою та напилком пройдено.Залишається робота зпроведення.Зростити основний шлейф з магнітолою нижче проблем нескладе.

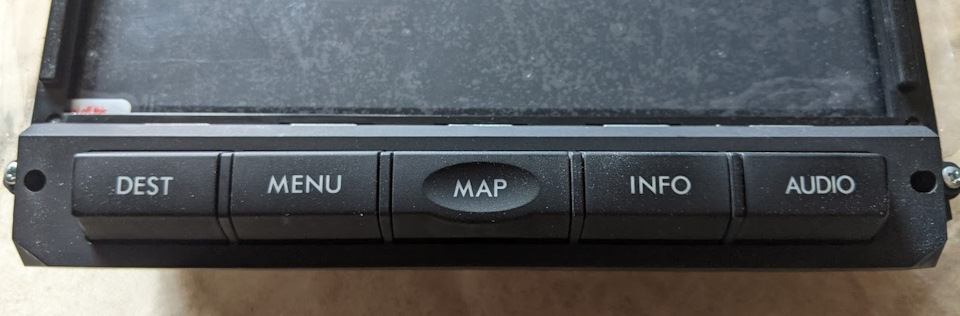

Але ось завдання з підключення рідних кнопок монітора до Android'увикликало у мене труднощі.

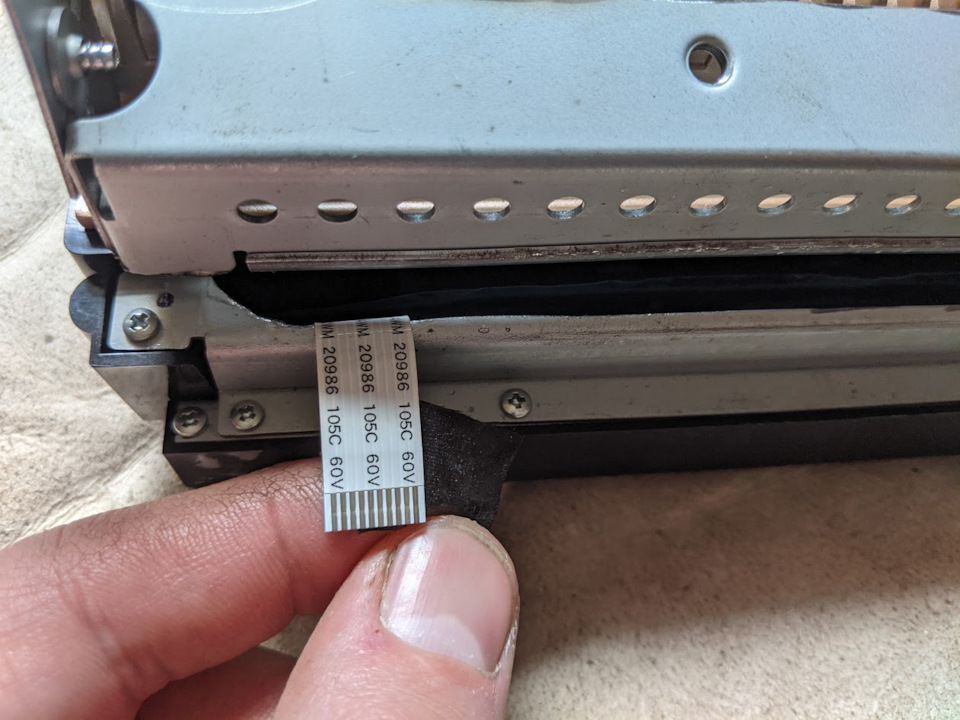

Від кнопок виходить шлейф на 10 контактів. >
Поділіться досвідом, знаннями!
Доповнення
Отже, добрі люди поділилися сервісною документацією по монітору, зякої я для себе виділив 2 схеми. Зовсім мало, але абияк вирішиввсе-таки спробувати розібратися.Ось що вдалося з'ясувати
Тепер не зрозуміло яку напругу потрібно подавати на кнопки тапідсвічування. Ну що ж, у машині встановлений ще один монітор, якщоніхто не підкаже, то розбиратиму його і замірятиму.
Доповнення






Коментарі13
Привіт. Кнопки за підсумком підключив?
Так. Все чудово працює, правда вже в іншого господаря. Кнопки підключив і в магнітолі задав їм що вони включають
Перепаював друг, а я сам уже підключив у стандартні дроти
Привіт. Кнопки абияк підключити вдалося, але функції на них вішаються тільки через стандартну утиліту в системі, нібито 'додому', + гучність, - гучність і т.д ... Але я хотів зробити запуск додатків по кнопках, як цього добитися я, так і не зрозумів....
так, купив рамку лруль, 7 магнітолу і донор стік магнітолу з розбирання (заради кнопок) Єдине що андроїд хотів відразу до рамки кріпити, без корпусу від рідної. кнопки і трохи не зрозумів спочатку чому напруга падає в 0, а потім зрозумів чому там 10 ...
Ось так за підсумком виглядає підключення в моєму ламерському виконанні.
логіка правильна, потрібно через резистори різного номіналу зводити все в 1 провід, тільки за схемою потрібно зрозуміти куди їх паяти. По запуску — це залежить від оболонки магнітоли. то китай нонейм, там на кнопки тільки базові функції можна повісит...
Я до контактів підпаявся проводами і в розріз проводів впаяв різні резистори, там навіть 4 резистори буде достатньо. А на плюс, якщо не помиляюся я подав ILL, так що функція приглушення підсвічування кнопок при включенні габаритів теж працює
Все працює вже майже рік. Кнопки резистивні ... теж поки не підключив
Буду вже ставити свій монітор як з кнопками розберуся, а то потім ліньки буде кнопками займатися і зависне на довгий час))
Візьми на алі на додачу ще й відеореєстратор, який працює з андроїд магнітолами. Буде ще й система ADAS (контороль смуги, дистанції)1 359,64 руб. 38%OFF | Full HD 1080P Автомобільний відеореєстратор U3 ADASa.aliexpress.com /_AgUcb4
Виглядає непогано, матиму на увазі
тут інша історія, не як на кермі, на кермі у тебе 2 дроти GND і + і на кожній кнопці свій резистор, не такий як на інших, і за падінням напруги магнітола розуміє яка кнопка натиснута. Тут же з магніти на кнопки йде 5В (4.75) та при натисканні кнопки ...
