Опель Вектра З CD30MP3 допрацьовуємо блютуз модулем
Перед новорічною поїздкою треба було додати колезі Вектороводуякийсь модуль який він міг сам поставити на Вектру С на штатнийCD30MP3 щоб "щось грало окрім радіо"
Цей варіант на базі використання виходу Tel Mute описаний неодноразово…
У своєму варіанті у нього звичайно мінус, то що він МОНО і те, щовін не відключається при відключенні магнітоли. Шнурок три піна вроз'єм магнітоли (додав 4 йому на перспективу), піни не проблема щовеликий, що малі

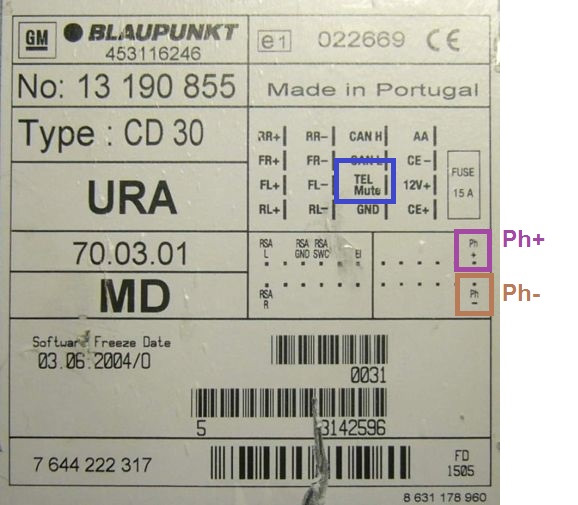

На даний момент піни на підключення …
<
Tel Mute… пін узяв зі старого роз'єму магнітоли

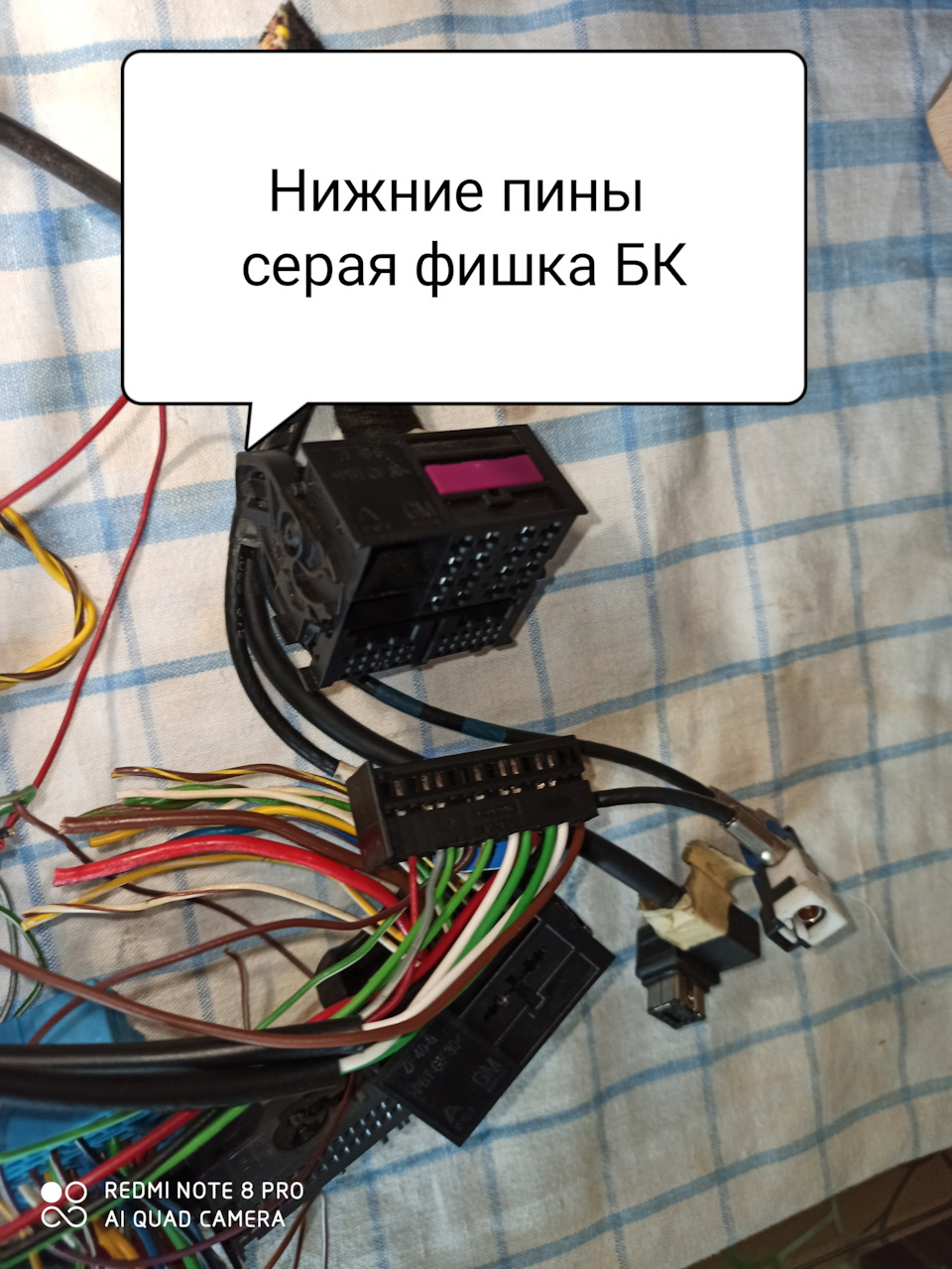

Ph+… пін узятий із сірого роз'єму бортовика
бортовика
Щоб прибрати мінус з відключенням та з відключення, запитав всечерез реле та харчування (плюс/мінус) він візьме з прикурювача
Там і мінус і плюс із замку

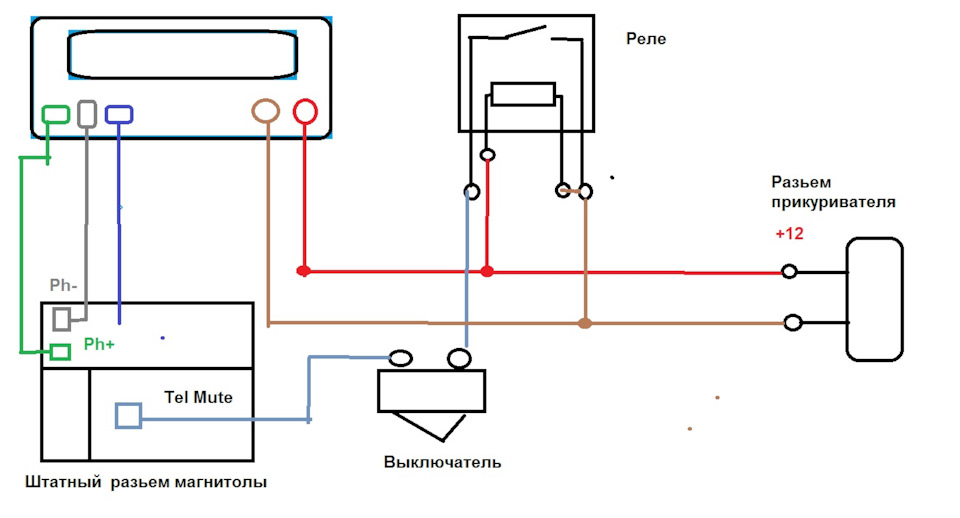

Намалював просту схему підключення
Tel Mute живиться через вимикач і через реле на масу
Реле управляється з +12 замку запалювання
В даному випадку кнопка застосовна тільки для того щоб можна булокористуватися не тільки блютуз модулем а й штатне радіопослухати)))))

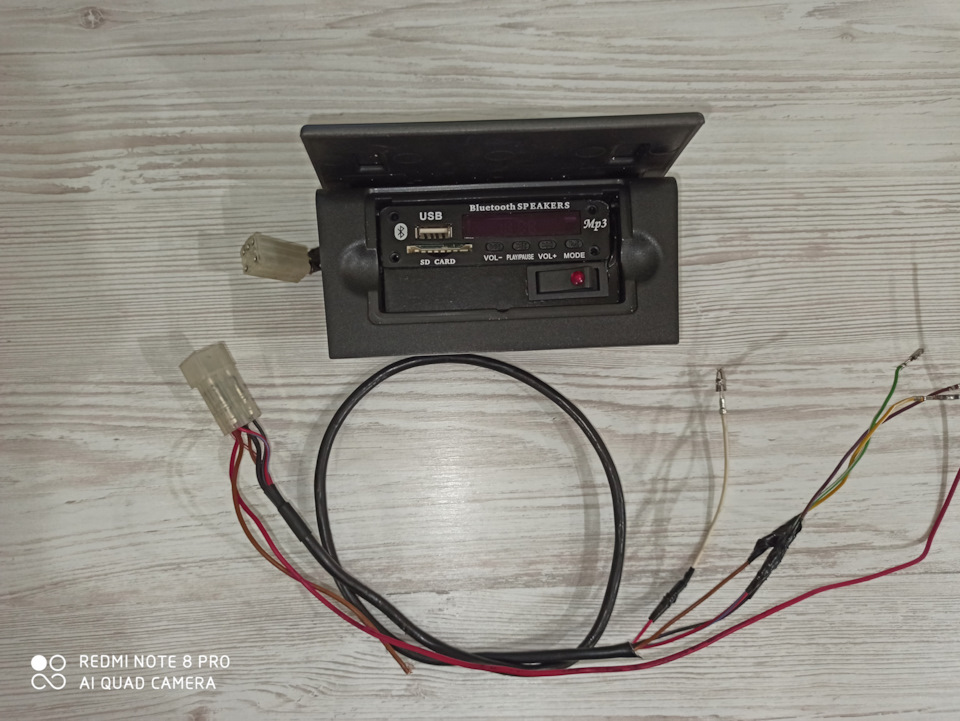

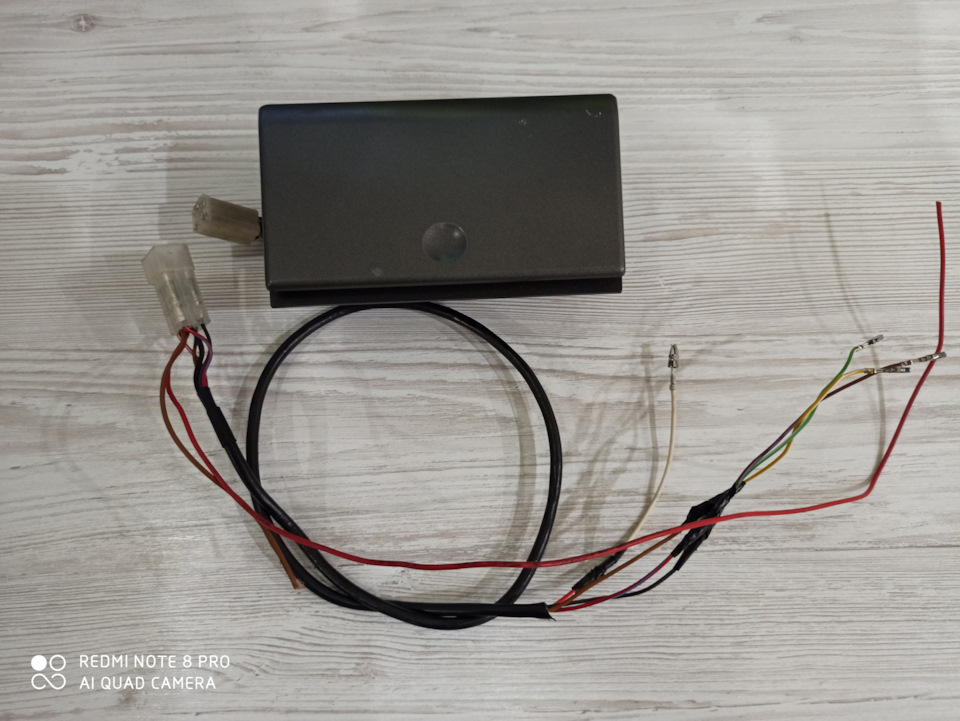

Все це скомпонував йому в панель попільнички, яку до цього залишив.br>
Піни підключаємо, попільничку на місце, підключаємо блютуз абофлешку і можна їхати в гори зустрічати Новий рік)))))
