Виправлення помилок у підключенні живлення штатної магнітоли Ford 2004 Sound 2000 та зміна кольору підстітки

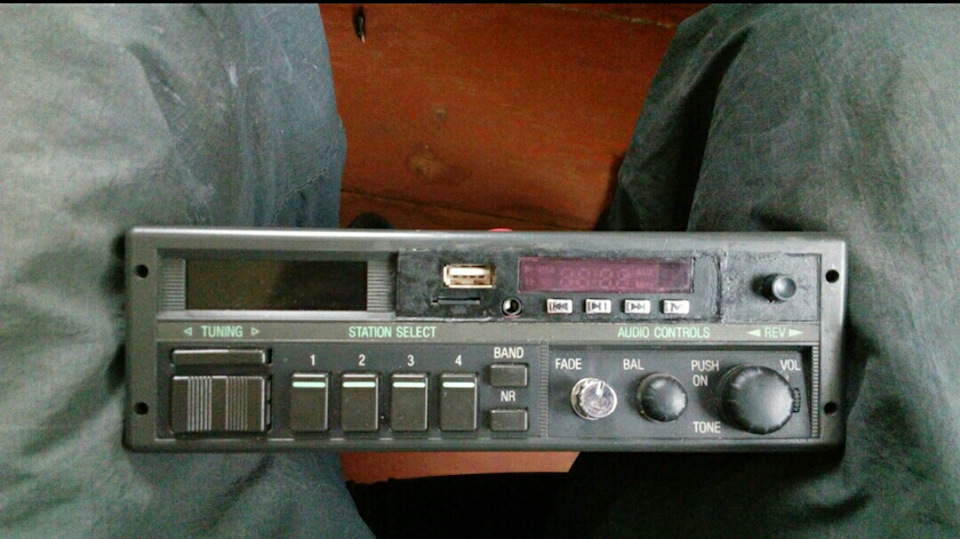

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини. У минулому записі я показав і розповів все промагнітофон, а так само що при відключенні живлення ключем і післяподачі живлення доводиться щоразу вводити код магнітоли. +12 v" ззамку запалення і з акумулятора. І справді, виявилося, що вони умене були переплутані місцями.

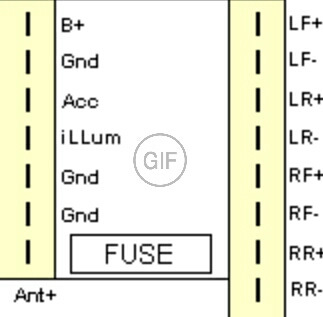

Так як на Ford Sound 2000 є дві схеми підключення до "+12v" відакумулятора та замку запалювання, то я надам їх вам, я використавпершу, а виявилося що в моєму випадку потрібно було використовуватидругий варіант.А так у кожного може бути один з цих двох варіантів.червоний) йде на замок запалювання, його я якраз і використав івиявилося що не правильно

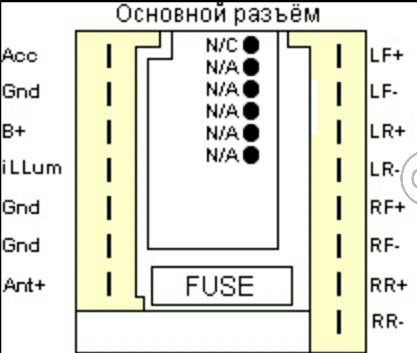

Варіант 2 перший провід (червоний) йде на акумулятор, якразправильний варіант у моєму випадку

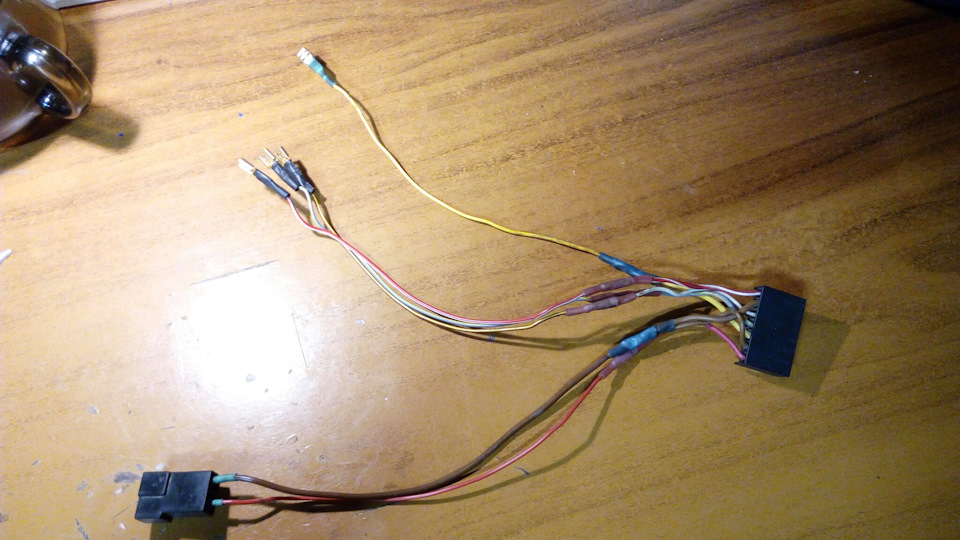

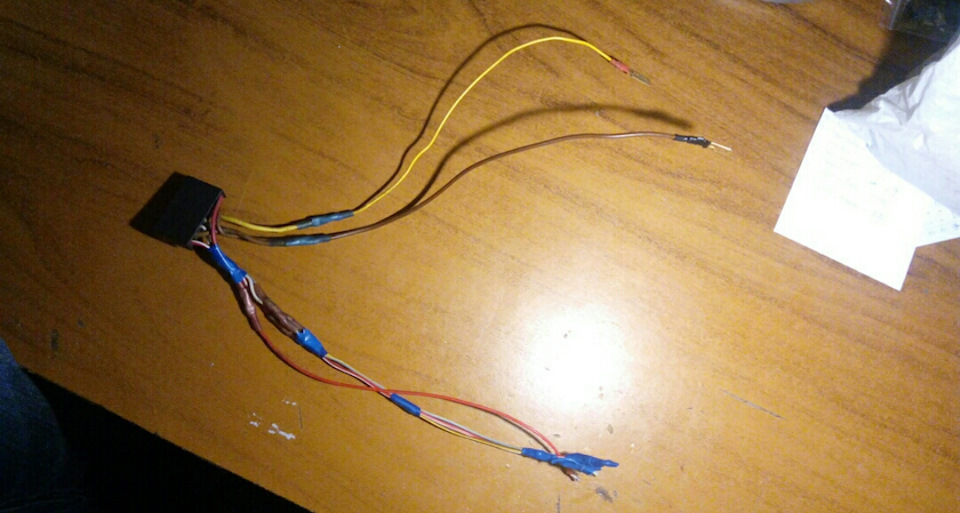

Оскільки магнітола ще була в будинку, було вирішено відразупереробити харчування. Розмотав всю ізоленту, зробив жовтий ікоричневий дроти по довжині решти. Потім перезбирав клеми, тому щов першому виконанні на жовтому дроті була клема "тато", а начервоному "мама". Поміняв їх місцями, клеми все поставив назад уроз'єми і все назад замотав в ізоленту. А я зробив навпаки
Ось зроблено вже все правильно. Потім йдемо знімаємо контактнугрупу для того щоб у будинку, в теплі нормально припаяти провід дляподачі живлення від замку запалення на магнітофон. Припаюємо наконтакт, де при вимкненні, харчування пропадає. І це виявивсяжовтий провід.
Припаюємо провід для подачі живлення на магнітофон
Все припаяне і готове

Так само оскільки магнітофон все ж таки ще в будинку, буловирішено відразу переробити освітлення кнопок лицьової панелі. Бозамість лампочок розжарювання впаяв білі світлодіоди. Вони теперсвітили білим і не вписувалися в синій колір висвітлення приладівсалону. Було два варіанти, як зробити світло синім. Перший варіантце купувати сині світлодіоди, перепаювати їх замість білих, алепотім ще й харчування на підсвічування кнопок брати з місця, деосвітлення притухає. І другий варіант - це купити синій лак ізафарбувати світлодіоди, і не таа яскраво буде і буде потрібнийколір. За підсумком був куплений синій лак і лампочки були покритів 3 шари для того, щоб домогтися потрібного кольору. Звичайнийсиній лак
Світлодіоди вкриті синім лаком ось що в мене вийшло.

Вже вдень видно, що світить синім
І за підсумком що ми маємо наприкінці.
Це просто білі світлодіоди
> А це вже пофарбовані світлодіоди синім лаком Як по мені вийшлодуже навіть добре, і не сильно яскраво, і красиво. Перевірялося нане заведену машину, тож на заведену буде трохи яскравіше, але меневже влаштовує. Всім дякую за увагу. Далі буде ще більше цікавого танового. Залишайтеся з нами, ставте лайки та підписуюсь хто це ще незробив.
