Модернізація штатної магнітоли на замовлення під клієнта

Доброго часу доби, дорогі передплатники та читачі бортового журналумоєї машини." Надійшло мені прохання від mod-xr4 про те, щобзробити йому точно таку ж штатну магнітолу з mp3 модулем на бортудля його Ford Sierra XR4i 2.8 V6 MFi, який побачив ще взимку 2019року (а бути точніше на початку січня) записи про модернізаціюштатної магнітоли у мене в бортовому журналі і природно людина тежзахотіла додати в штатну магнітолу Bluetooth, aux, USB і 3.5 ммЄдиною моєю умовою було те, щоб mod-xr4 знайшов таку ж штатнумагнітолу як у мене на 4 динаміки з двома підсилювачами, так яквони були на 2 динаміки з одним і підсилювачем, і на 4 з двомапідсилювачами, ось тут це розказано. Ним зустрічаюся на ранокнаступного дня і він мені віддає робочу магнітолу, навантажу такуж, тільки з нею щось не те, а так само ще одну Ford Sound 2005, розповідає що і як він хоче щоб воно було і додає що дві інші цедля мене.

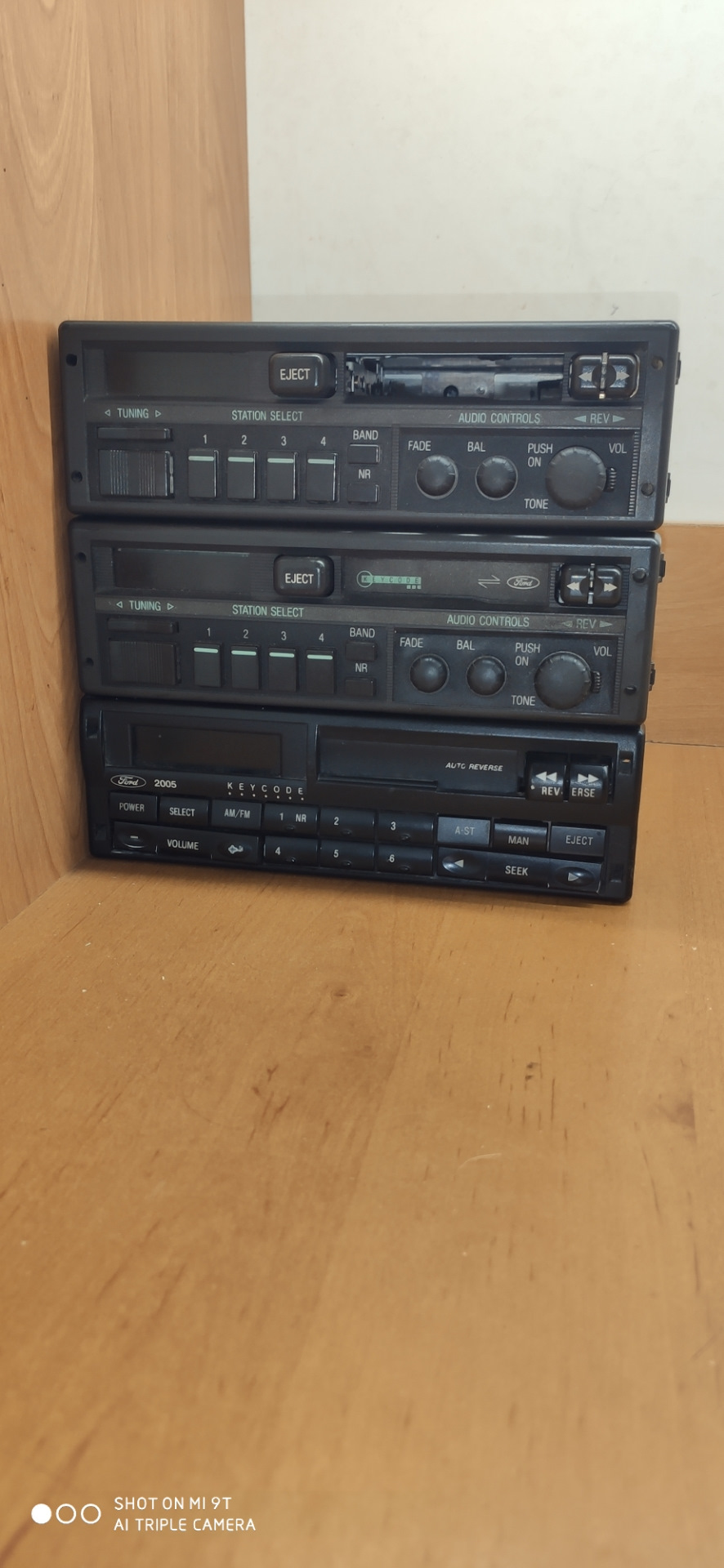

Верхня це для mod-xr4, дві нижні то для мене

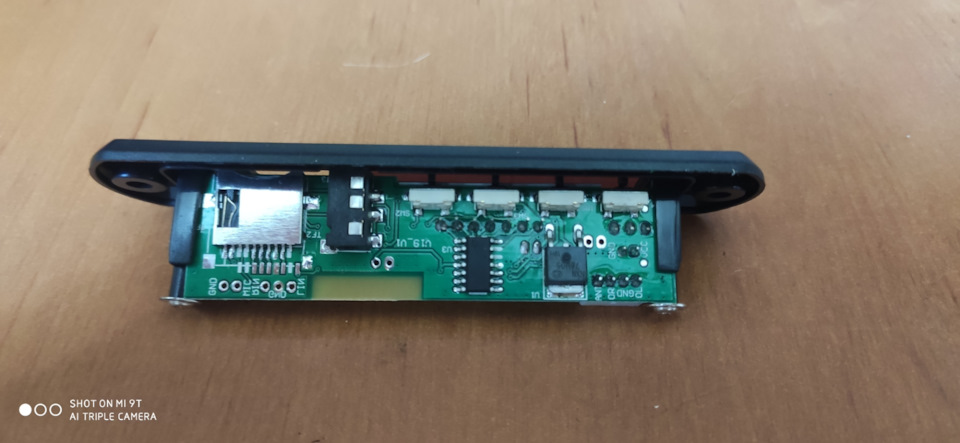

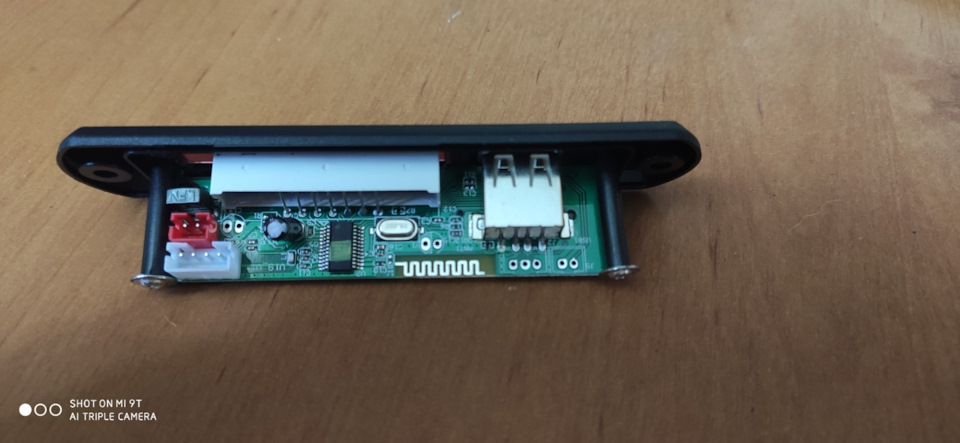

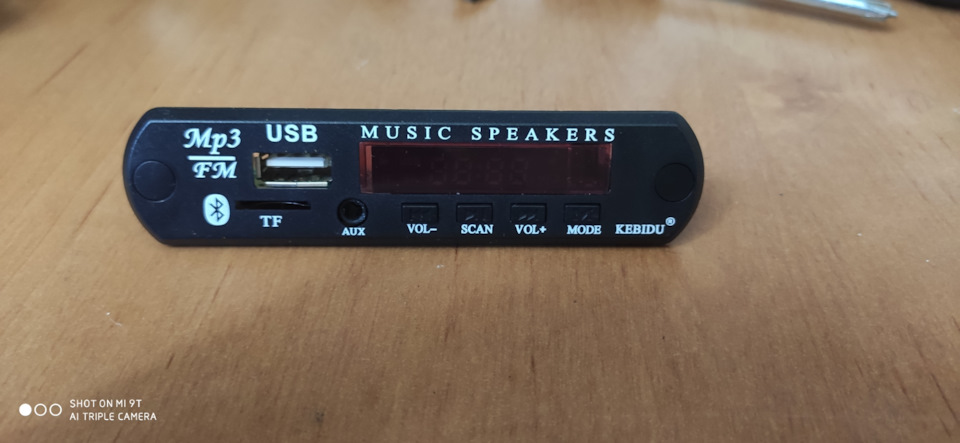

Того ж дня почав розбір і огляд магнітоли, зняв шторку для касети, а так само замовив mp3 модуль з Bluetooth, оскільки пам'ятаю, щовони бувають і без Bluetooth. І наступного дня модуль вже був умене. А ось і mp3 модуль з Bluetooth під'їхав до нього дротиживлення, звуку та антени. Так само пульт
Повний комплект
Далі знімаємо передню панельмагнітоли, знімаємо з неї плату ікнопки, а також панель від mp3 модуля і з неї теж знімаємо плату іприміряємо як буде виглядати те що замовив замовник і дивимосяскільки і де потрібно відрізати від панелі модуля.

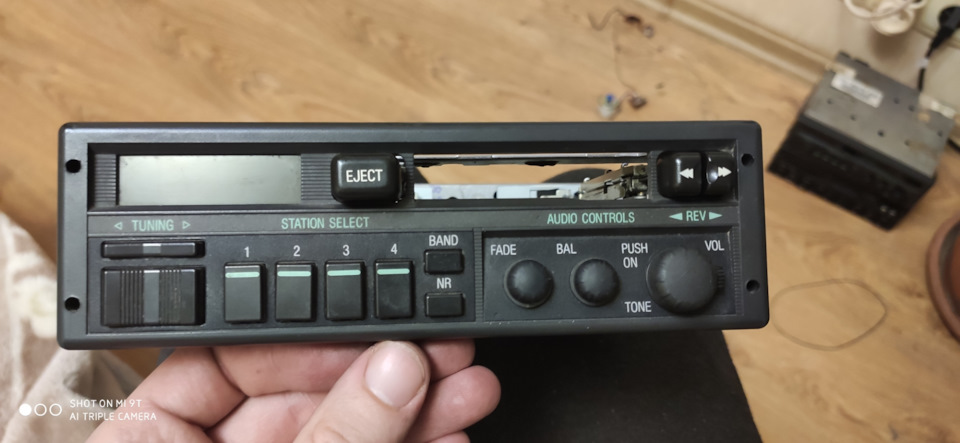

Оскільки замовник побажав зробити все так, щоб кнопки перемотуваннякасети і кнопка "Eject" залишилися і щоб вони натискалися, а саммодуль помістити в отвір для касети замість шторки для касети.Побажання клієнта закон і почав примірку того як це буде. А буде цеприблизно ось так ось воно ближче

Чисто теоретично це зробити можна, але тоді не буде доступу доSD card, aux та кнопок управління. Ну якщо з кнопками проблемавирішується тим, що є пульт, то з іншим тут питання. Вирішаюскинути Миші (далі я mod-xr4 буду називати саме так по імені) то яквоно буде виглядати і отримую відповідь що все влаштовує, давай такі робитимемо, так як aux не користуюся і SD card так само, а осьBluetooth і USB саме те. Після цього вирішено що так і будеморобити.
Для того щоб зберегти кнопки " і " і щоб вони натискалися, необхідна касетна дека, але оскільки вона нам не потрібна, плюсдодає ваги і займає місце, ми беремо і максимально можливорозбираємо касетну деку залишаючи лише кнопки перемотування.

Максимально полегшена від усього не потрібного і зайвого касетнадека, вид Далі для того щоб поставити касетну деку, нам потрібнозакріпити її в так званому кейсі-кріпилі для касетний. Деки, задопомогою якого вона кріпиться і тримається в магнітолі.
Тепер касетну деку однозначно можна ставити на місце Після того яквпаяв панель від mp3 модуля в панель від магнітоли, спробувавпоставити плату модуля на місце, і стало зрозуміло що роз'єм auxзаважається, і по скільки замовнику він не потрібен, просто взяв івипаяв його. Роз'єм aux випаяний, оскільки він не потрібен, видспереду
Вигляд з іншого боку

Відпаявши роз'єм aux від плати модуля, ставимо плати модуля талицьової панелі магнітоли на місце і виглядатиме це ось так.

> Ось так це буде виглядати
А ось у порівнянні з стокове такою ж магнітолою

Дивимося як будемо стояти і виглядатимемо кнопка "Eject".

Ось так це все буде виглядати з кнопкою Далі ставимо на місце вмагнітолу все що у нас залишилося від касетної деки і дивимося як ікуди будемо ставити кнопку для включення і вимикання живлення наmp3 модуль.
< /p>
Ось так виглядають залишки касетної деки

Кнопку було вирішено ставити ліворуч на касетній деки, так щоб буловключення та вимикання живлення mp3 модуля за допомогою кнопки"Eject". За підсумками була встановлена ​​кнопка зліва від касетноїдеки, припаяли всі потрібні дроти для подачі звуку з модуля намагнітолу, живлення для модуля, дроти на кнопку відключенняживлення для модуля, та живлення антени для mp3 модуля відмагнітоли.

Ось так воно все виглядає в зборі зі встановленою кнопкою тапроводами
Воно ж, але наближається
Для того щоб зробити щоб можна було з'єднати кнопку живлення модуляз кнопкою "Eject", то нам необхідно взяти ковпачок від голкишприца, обрізати до потрібної нам довжини, одягнути на кнопку івставити в кнопку "Eject" і його там закріпити.
Ось так воно виглядає
близький

Ну і сам кінцевий результат.

Сам кінцевий результат
Заводське підсвічування все працює

Після всього цього віддав Мишкові його магнітолу з mp3 модулемта пультом, він розрахувався і ми попрощалися. Того ж вечора Мишкоставить магнітолу в Ford Sierra XR4i 2.8 V6 MFi, підключає івідправляє ось такі два відео зі словами що штатна магнітола неловить радіохвилі, і під час того як підключений телефон і не граємузика, в колонказ неприємний писк з фоном, що їсть.

< Через час, з'являється у мене вільний час, дзвоню Мишкові ікажу що давай зустрінемося, виправлю моменти в магнітолі.Зустрілися, забрав і приїхав додому дивитися що з нею.
Спочатку почав дивитися все що стосується радіо, поворушив усіможливі контакти, і вирішив перевірити чи буде воно знаходитирадіохвилі, і про диво воно почало їх знаходити. Мінус однапроблема. Залишається проблема номер два, писк і фон, що живить припідключеному Bluetooth. Посидівши в інтернеті, пошукавши потрібнуінформацію, знаходжу що потрібно просто на цьому модулі, саме втакому виконанні прибрати резистор малого опору, який знаходитьсяпоряд з ногою контакту GRD для звуку. За підсумком видаляємо цейрезистор і все, фон, що фонить, пропадає. Все працює відмінно івідправив Мишкові, він сказав чудово.
