Усім привіт. Загалом маємо проблему:передні пасажирські (праві)двері одного разу стали погано зачинятися. Потрібно кілька разіввідкрити-закрити (не важливо ніж:з брелка, ключем, запірним штоком)Що в цей час відбувається якщо спостерігати за штоком внутрішньоїзапору:кілька разів шток опускається не повністю, потім опускаєтьсядо кінця. Так само працює і без підключення до тяги.Значитьпроблема в електричній частині системи ЦЗ.
Насамперед грішив на сам привід.

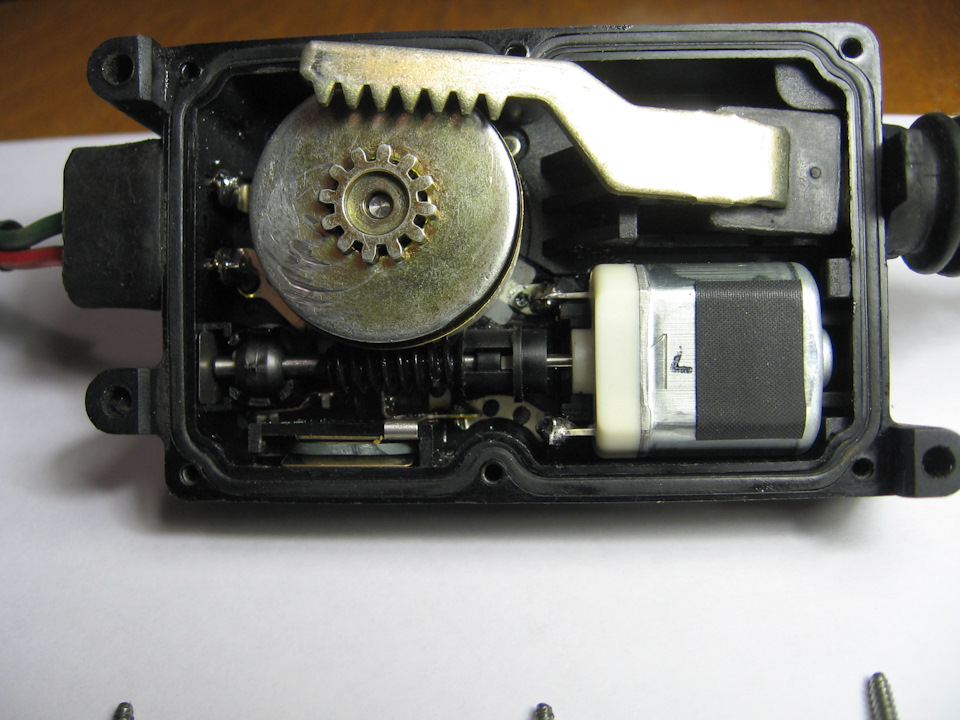

Принцип роботи такий:при замиканні/відчиненні замку водійськихдверей перемикається мікроперемикач у тих же дверях.На привідприходить плюс-мінус або ж мінус-плюс.Спрацьовує електромотор.Моторкрутить черв'яка. Фрикціону містить електромагніт, який притягуєкришку фрикціону, яка, у свою чергу, передає зусилля на тягу.
Якщо судити за симптомами, то кришка фрикціону прослизає. Такебуває при попаданні мастила.

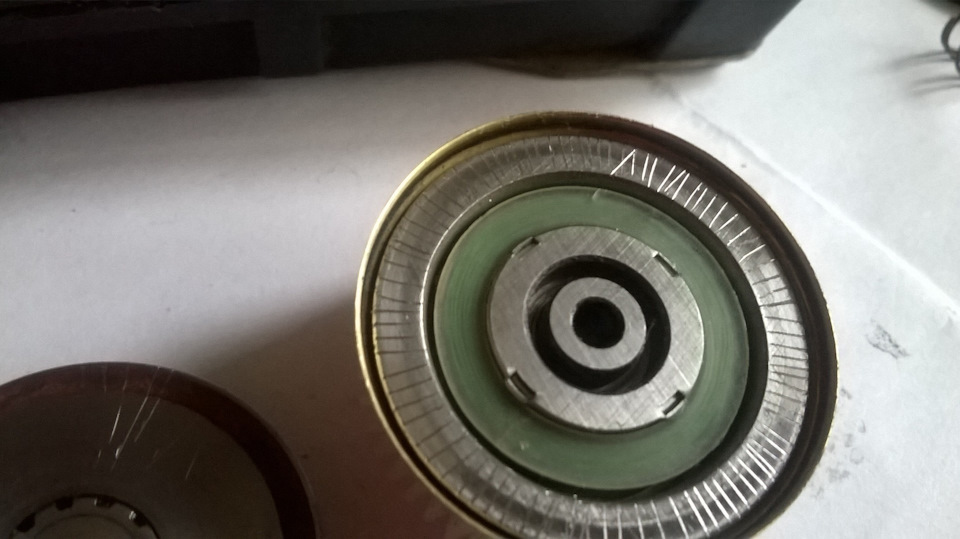

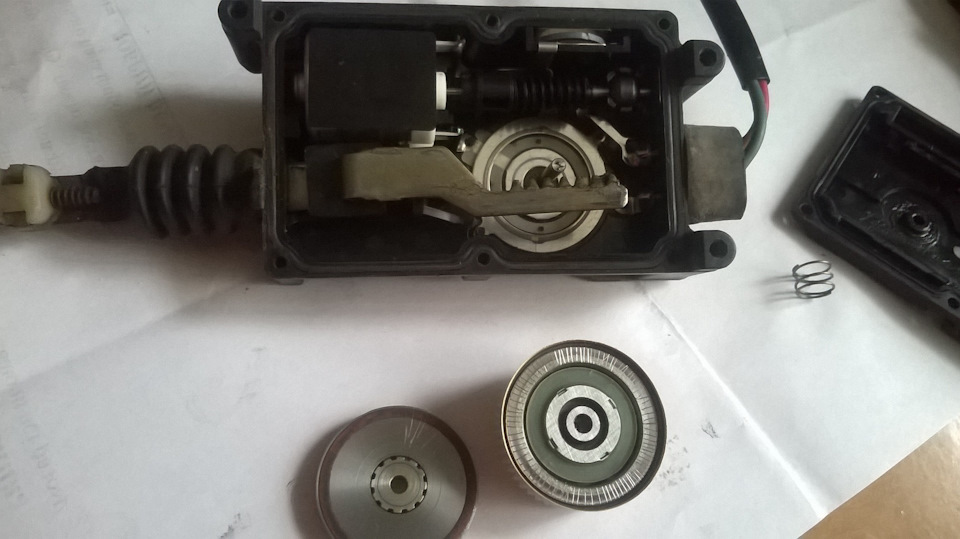

Розібрав. Все протер. Для кращого тертя зробив насічки на площинахфрикціону і кришки, що стикаються.

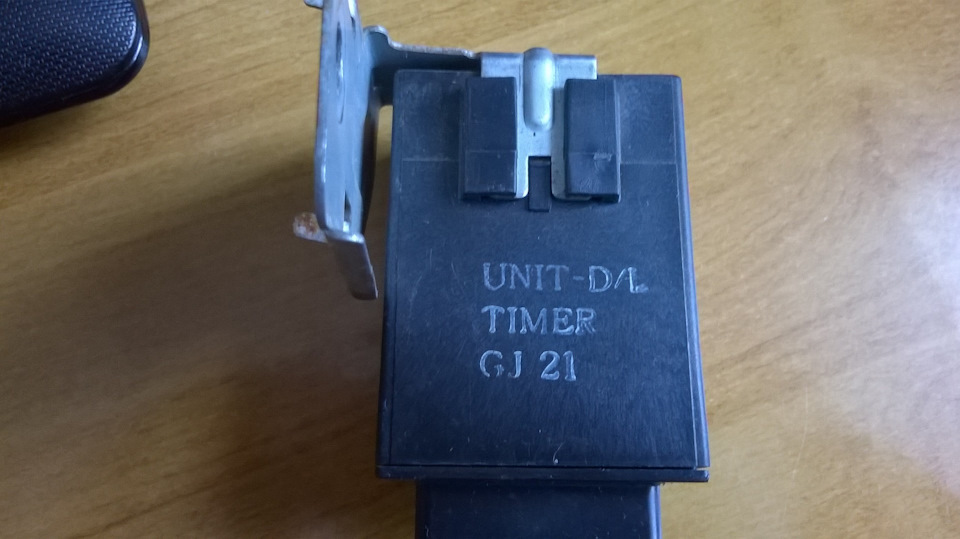

Зібрав. Перевірив із блоком живлення. Все працює як годинник.Ставимо на машину - фіг вам! Та сама картина. Робимо висновок:напривід надходить слабка напруга. Якщо клацнути замком, механізмнамагнічується сильніше і закривається. Потім усе повторюється.Потрібно:1) перевірити напругу на фішці приводу; 2) спробуватипоміняти місцями приводи з різних дверей (але це коли будетепліше). Вирішив для купи вивчити блок управління ЦЗ. Хто не знаєрозташований він унизу біля лівої ноги під пластмасовою накладкою івиглядає так:Усередині він дуже простий.

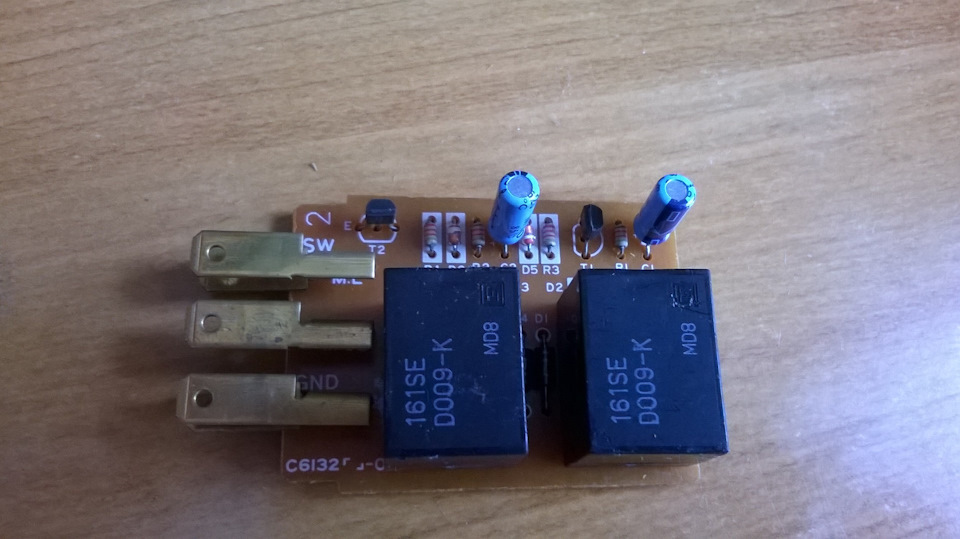

Майже все можна змінити. Кілька резисторів, діодів, париконденсаторів і дві коробочки в яких опинилися дві прості релюшки.Принцип роботи теж простий як лопата. Надходить керуючий плюс абомінус релюхи перемикають на плюс або мінус робітник, який подаютьна приводи замків. Запчастини на фото:4850001
Все. Блок ЦЗ точно ні до чого оскільки подає загальний струм на всідвері, а інші двері працюють нормально. Для профілактики я звичайнопоміняю конденсатори яким вже майже 30 років. Звіт писав швидше віднудьги. Ну і звичайно може кому буде цікавий внутрішній світмеханізму ЦЗ. Ну а проблему шукатимемо далі. Усім добра.






Коментарі20
Доброго дня, вирішив проблему?
Привіт. Можна сказати і так. Я просто змінив усі приводи на універсальні.
Якщо спробувати перепаяти кондери на велику ємність, допоможе?
Може і допоможе. Не знаю. Але 33-річний стаж роботи ніхто не скасовував. Я вирішив поміняти і не париться.
Підскажи будь ласка куди копати? Зачиняються всі 4 двері, а відчиняються тільки водійські двері. Куди дивитися?
Складно сказати. Відкривається і закривається ключем або з брелока? Якщо з брелока може привід не дотягує. В обох випадках потрібно перевірити (почистити) мікрик може закис або засмічився. Може змастити механізм потрібно або тяга підігнулася (відкрут...
Не відкриваються ніяк. Ні ключ, ні брелок, ні шпінгалет, а закриваються всім. Імпульс ... Імпульс йде тому що вони закриваються. Сам датчик (або кнопка, як правильно сказати?) У водійських дверях робітник. Розбирав двері, замок, він продзвонюється. К...
Мікрик чистив? Далі йде реле (під пластиком біля лівої ноги) як на фото. А від реле вже проводка до дверей. Мікрик, проводка, реле, проводка. Ось тут десь проблема. Повторюю, малоймовірно, що всі три приводу вийшли з ладу.
Ось цей?
Так. Але ще раз повторюю перевір мікрик у двері.
Цей продзвонюється
Якщо робочий мікрик то далі за списком. Перевіряй виходить сигнал з блочка.
Спасибі. Пробуватиму
Ця хрень взагалі ролі не грає. Якщо його відключити двері все одно зачиняються всі 4. Може ще що то є? На що звернути увагу
У тебе навіть блок електронний. Напевно рестайл. Якщо він не грає ролі, то напевно схема перероблена і працює інакше повз нього. Як варіант замки працюють або безпосередньо від сигналки (або блоку дистанційки), або від головного соленоїда з п'ятьма п...
Замки закриваються цим мікриком.тяги можна не чіпати так само і сигналу, а натиснути на мікрику і двері зачиняються. За схемою дроту з нього йдуть на блок таймера, але за фактом вони трохи відрізняються за кольором. Може між таймером і мікриком стоят...
Ні. Швидше за все проводка вже переколхожена.
Добре дякую за консультацію. Буду колупати далі
А немає випадково схеми з трьома конденсаторами?
Які схеми?
