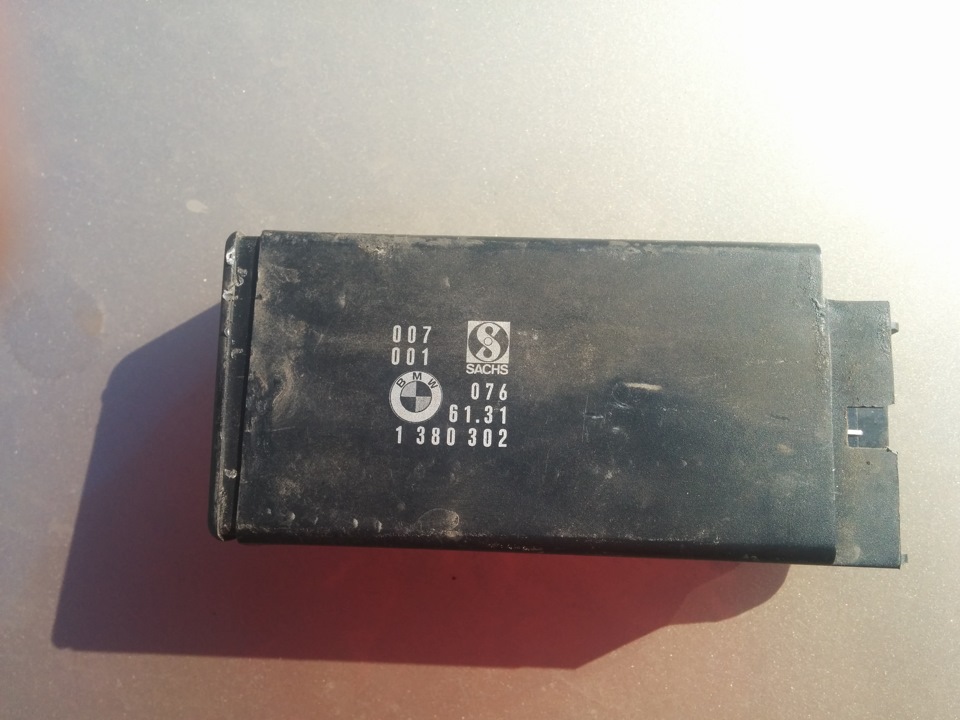

Ось так виглядає сам блок.
Блок управління ЦЗ

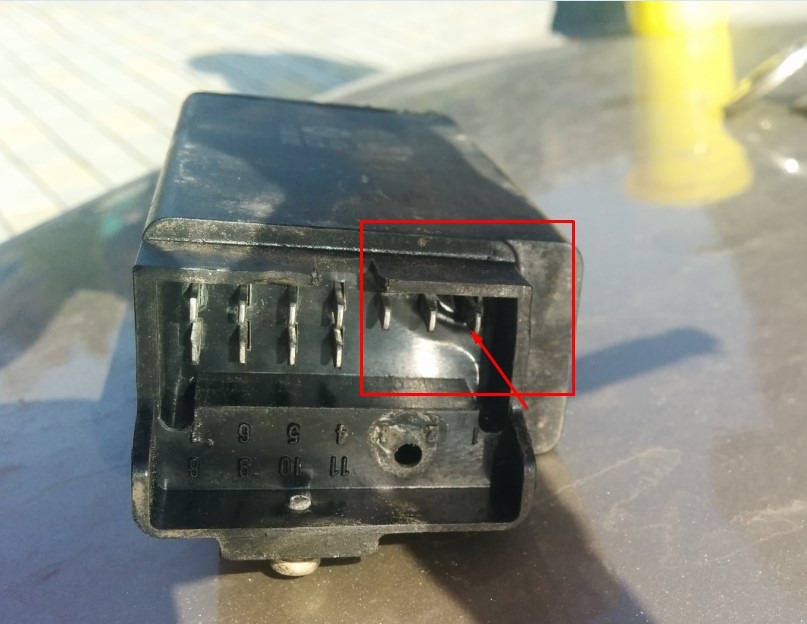

На самому блоці управління помітні сліди підплавленихконтактів.
< /p>
Підгорілі контакти.

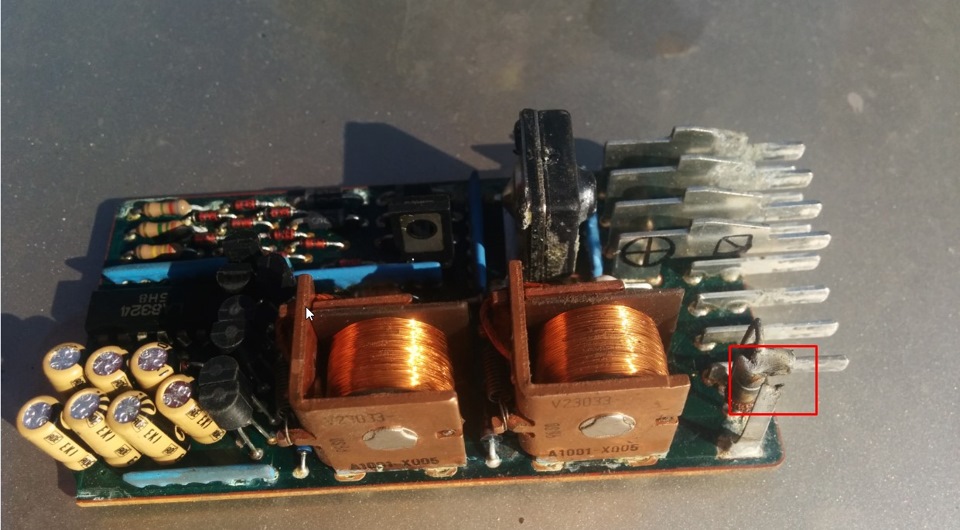

При знятті/установці блоку, в ньому спрацьовує якесь реле, воноклацає.Розібравши його, виявив відгорілий провід від якогосьтранзистора.
< /p>
Відгорілий провід

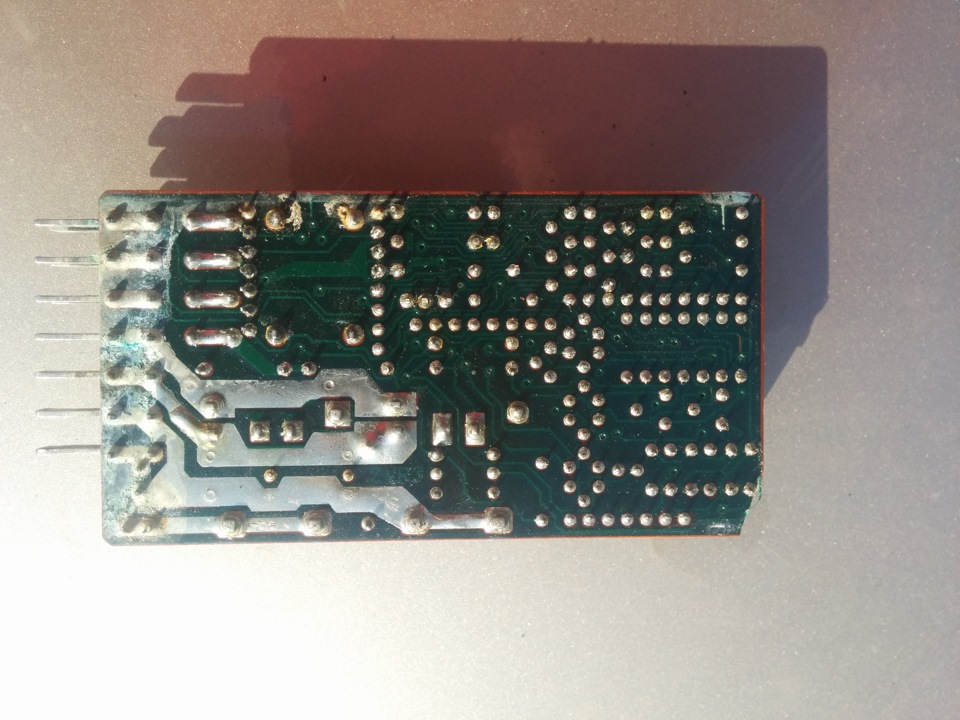

На самій платі видно сліди окислення.
Плата блоку ЦЗ
Підключивши блок до роз'єму Якщо контакт замкнути відгорілийконтакт на резистори, починає закриватися ЦЗ, при чому постійно, тобто замки спрацьовують на закриття, і продовжують тягнути, прицьому не важливо, в якому положенні знаходиться кінцевик на дверяхводія. Хоч відкритий, хоч закритий, він постійно намагаєтьсязакрити.
Питання до знавців, може, хто стикався. В чому може бути причина? Померлий сам блок, або десь проблема в проводці.
У планах, почитавши пост, хочу по черзі від'єднувати контакти, щойдуть від кінцевиків дверей. Таким чином, можливо вдастьсязрозуміти в який бік йти далі.
Знову ж таки, якщо хтось стикався з схожою проблемою, або можепорадити куди дивитися, радий почути пораду.
Всім хорошого ремонту .






Коментарі11
перевір напруження на кінцях і сам все зрозумієш. можливо замкнутий провід або реле.
Обломлений кут плати, що стягнув із собою доріжку взагалі не бентежить, як я розумію?
Ні. Цей момент я трохи пропустив. Доріжка там на місці хоч і висить у повітрі. Вся ця справа продублювала дротом. Але поки що безуспішно. Все ж таки думаю в проводці справу
Я від тазу поставив блок, все працює чудово
Хочеться мінімум колгоспу.
я б схрестив цей блок з блоком сигналки, щоб проводку не чіпати, і все культурно і дистанційне закриття дверей
я так і зробив
Так я так і хочу зробити, питання в тому, що зараз ЦЗ взагалі не працює. Для початку роблю ЦЗ, а потім підключаю сигналізацію.
Почалося )
копаємо глибше))
Потрібна справа )
