Довгий стоп та підсвічування радіатора

Привіт Вам!
Ось видався єдиний минулого тижня вихідний, і вирвався все ж таки вгараж. Хоч і справ цього вихідного було вище дахи.Але з усімвпорався, все встиг, усім допоміг і собі, вірніше машині, час тежвиділив)
Загалом уже дуже давно у мене лежали триконтактні патрони дляламп.Купував колись для "американських габаритів" ", але купив неті що потрібні. Буває...
Бачив уже давно таку річ у поважного Bemchik-а, сподобалося) Все думав про таку річ))) Потім з дружищеVeta146 Цю тему обговорювали, і дистанційно робилиі йому))) Навіть схемки йому накидав.
< /

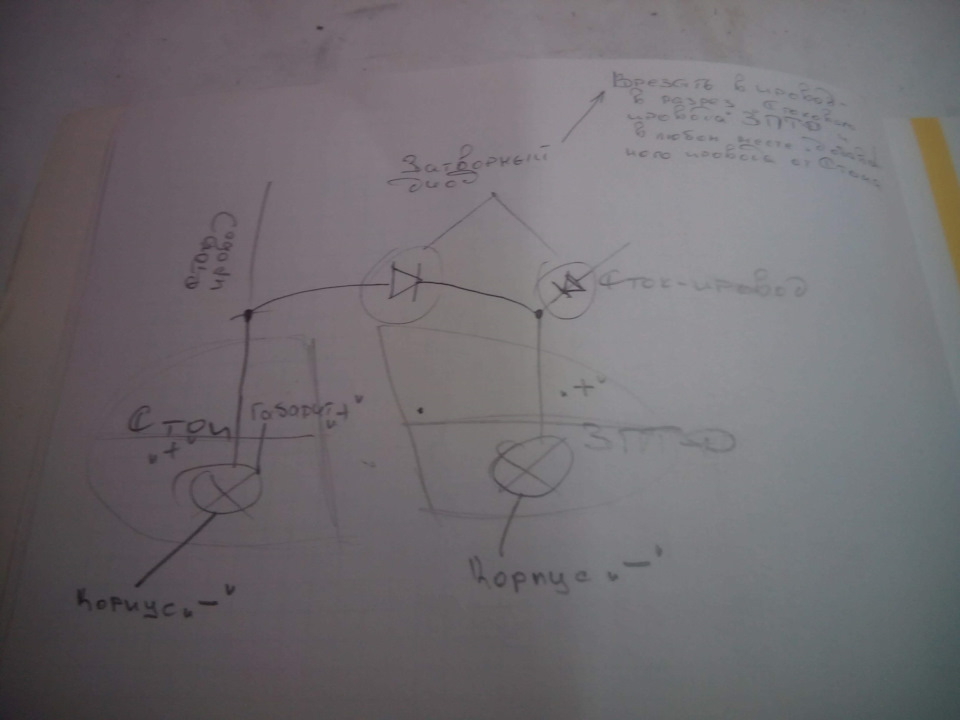

Довгий стоп + довгий габарит із збереженням функції ЗПТФ

А тут по дорозі на Драг у Angellino Побачив, і згадав, про стару ідею)))) Ну ось і наважився))
Що нам треба?
Патрон 3-х контактний — 2 шт.,
Лампи 3-х контактні — 2 шт. (я купував жовті для поворотів, але в гаражі знайшов білі — використав їх),
Піни " тато" маленькі - 6 шт. (це якщо не використовуватирідні, якщо з рідними - то необхідно 2 шт.),
Піни "мама" маленькі - 2 шт. (історія та ж, що з "татами"),
Провід — близько 4 м (у мене вийшло менше, тому що у меневже виведена вся проводка задніх сигналів у кришку багажника, дляпідключення Спойлера)
Паяльник і причендали до нього, ніж та Ізольда (для любителів —термоусадка), дрібна відповідь для вилучення пінів з роз'ємів, умене вже для цих цілей є Pin-extraktor-и і бажанняпоколупатися)))
Знімаємо кріплення задніх фар, що на кришці багажника, роз'єднуємороз'єми і приймаємося експериментувати.

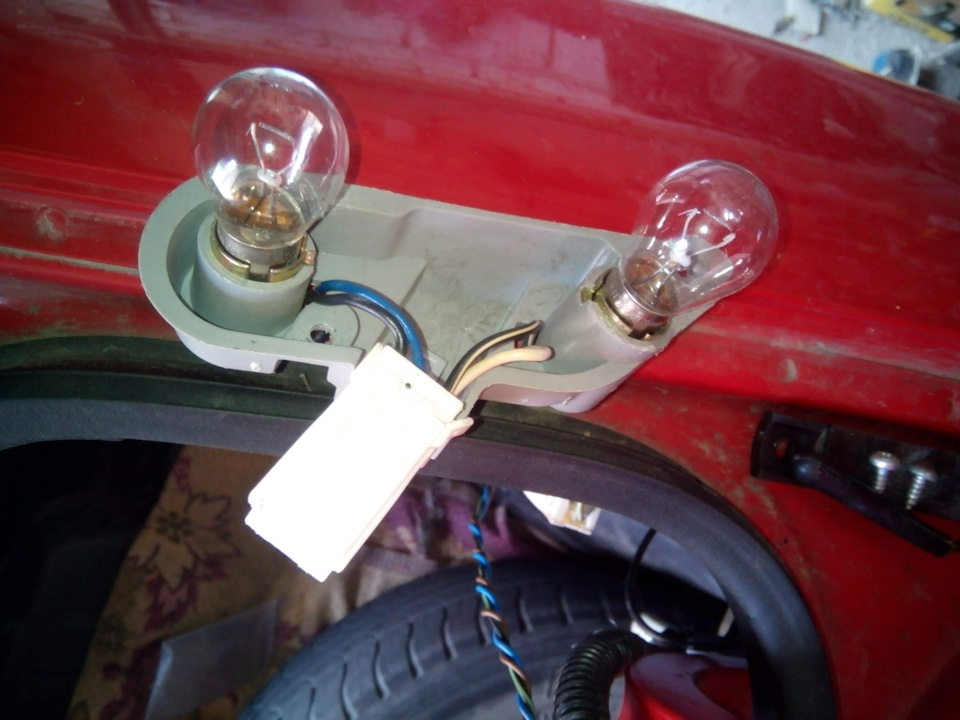

> Кріплення задніх ліхтарів на кришці багажника Сток

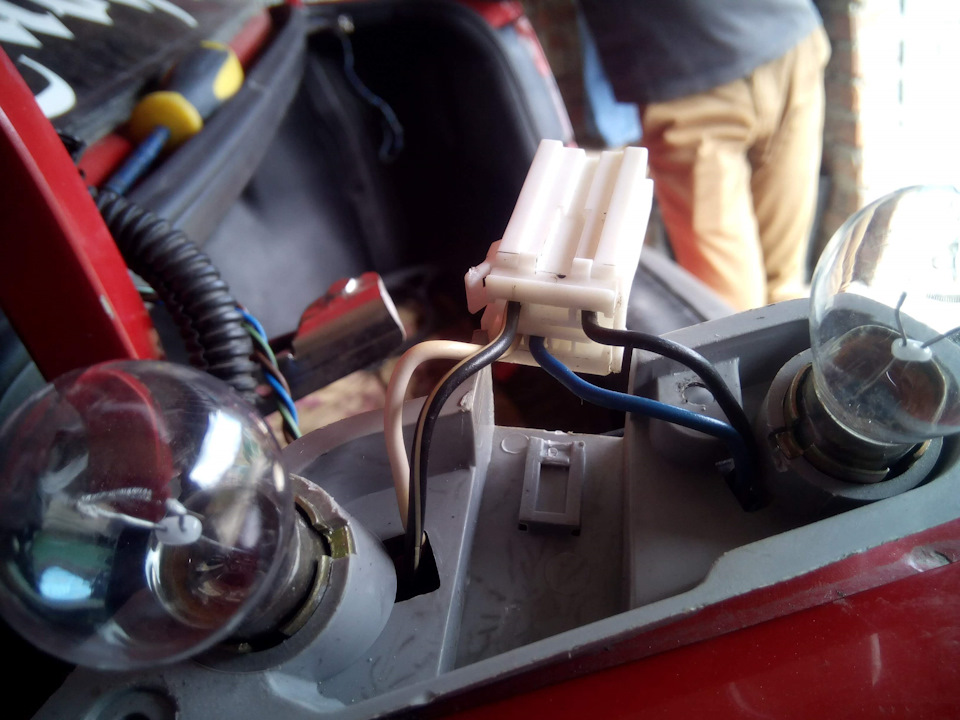

Здзвонивши, або вивіривши в натурі, розуміємо, що живлення на задніпротитуманні фари йде по синьому дроту — плюс, по чорному —мінус. Запам'ятовуємо місце розміщення їх пінів. Робимо фотона пам'ять і для запису в БЖ)))
Виймаємо патрон і піни з роз'єму. Відкушуємо їх від рідногопатрончика і припаюємо їх до нового 3-х контактного патрона. Такождо 3-х контактного припаюємо і третій пін "тато".
Вставляємо патрон на місце, піни мінуса і плюсу ЗПТФ (зодних ПротивоТуманних Фар) відконтакту 5 Вт спіралі лампи (малого світіння), вставляємо вроз'єм згідно з нашим фото, зробленим трохи раніше. Так мизберігаємо функцію ЗПТФ, але на малій яскравості.
Третій контакт нового патрона, від 21 Вт спіралі, садимо набудь-яке вільне місце. Шляхом експериментів, був обранийоптимальний варіант, у моєму випадку.

Розміщення вказано стрілочкою

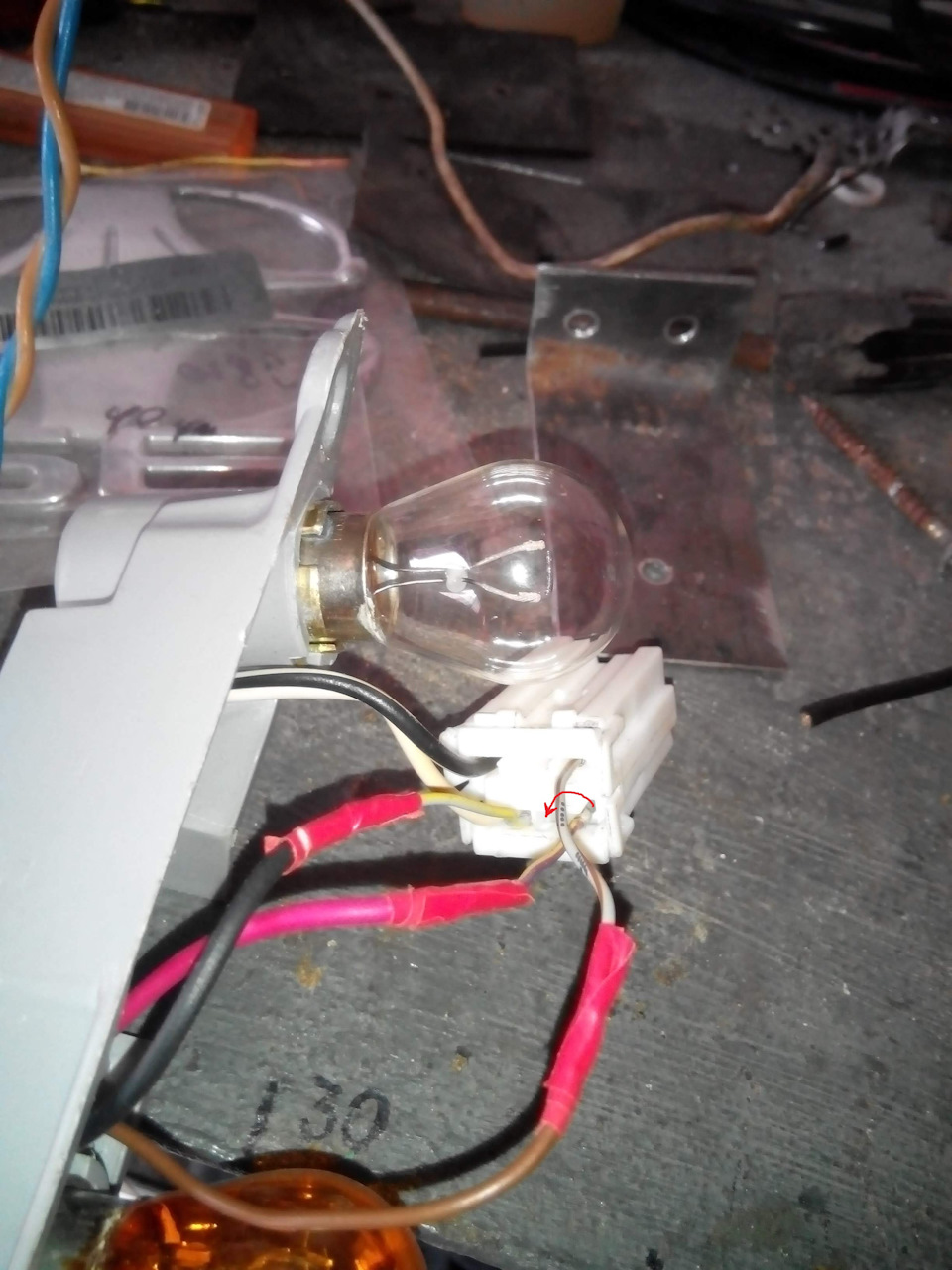

У роз'єм, який залишився на кришці багажника, у відповідне місцевставляємо пін "мама з припаяним проводом дротом довжиною близько2х метрів.

Розміщення контактів

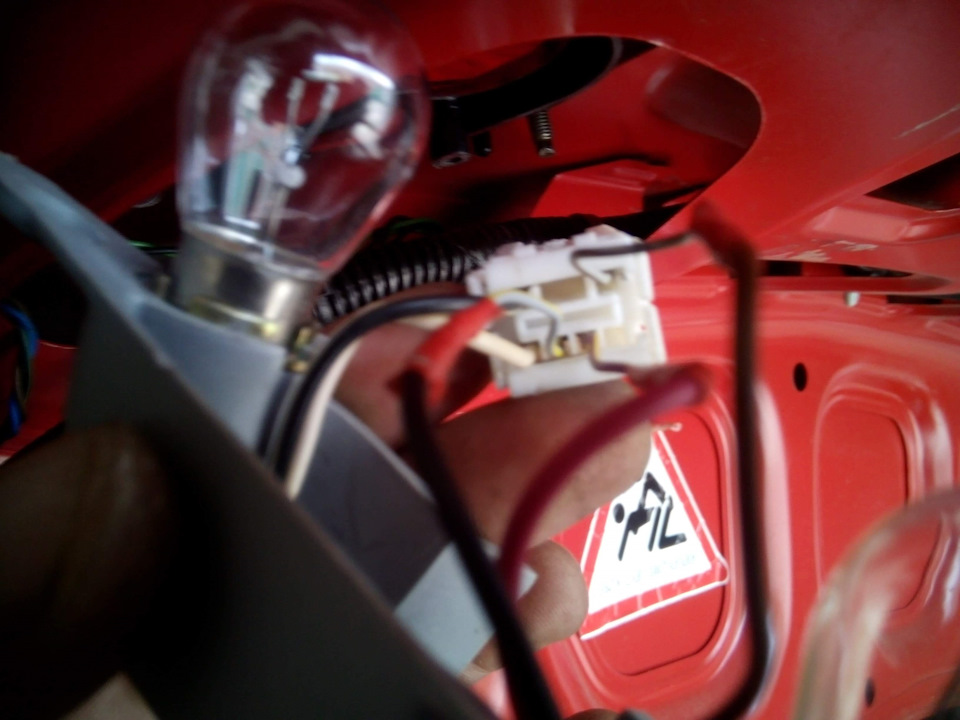

Провід ховаємо в гофру і простягаємо до фари в крилі. У їїрозніманні знаходимо коричнево-чорний провід, і до нього припаюємонаш провід. У мене було місце підключення ближче - на кришцібагажника, так як у мене вся проводка вже там є) Збираємо роз'ємина місце, перевіряємо. Якщо все вірно, то радіємо отриманомурезультату.
Результат повинен бути наступним:

При включенні ЗПТФ — світить слабо, як габарит.

ЗПТФ у режимі габариту

При натисканні на гальмо — світить яскраво, спільно зі стоковимстопом.

Довгий стоп Якщо необхідний результат досягнутий з першого разу, топовторюємо аналогічну процедуру і з іншого боку. У мене з першогоразу не вдалося, так що трохи затягнувся процес.
Ось і маємо довгий габарит, який включається при включенні ЗПТФ, ідовгий стоп при натисканні на педаль гальма.
Далі, ще час був, і буквально цього ж дня прочитав статтюjaguuuar Про його розміщення стрічки підпідсвічуванням радіатора, і мені сподобався його результат.Ось і свою стрічку підсвічування радіатора переніс на внутрішнючастину бампера, щоб світило у бік радіатора. Перепробував купуваріантів розміщення стрічки, оптимальним виявився варіантустановки на підсилювач бампера під кріпленням пластикової шкіркибампера. Але результату як у jaguuuar-а менідосягти не вдалося. Різниця в типі світлодіодів на стрічці — унього набагато потужніше світлодіоди та й біле світло яскравішебуде, ніж мій червоний))) Але і так, результат краще ніж доцього)))
