Підсвічування замку запалювання та ревізія контактної групи

Вітаю Вас, Драйвівчани)
Давно не писав, але це не означає, що ніяких робіт з авто непроводиться)
Поки йде робота мозку по завершенню підсвічування ніг (є ще пару невирішених схематичних питань), але все одно руки щось сверблять іне хочеться сидіти на місці, а знову і знову проводити черговідоробки нашого дорогого автомобіля Daewoo Lanos.
softerius, дізнавшись його проблему та спосіб її вирішенняпроблеми із запаленням, вирішив і собі її перевірити ще раз, бо була подібна біда і в мене, але трохи пом'якше.

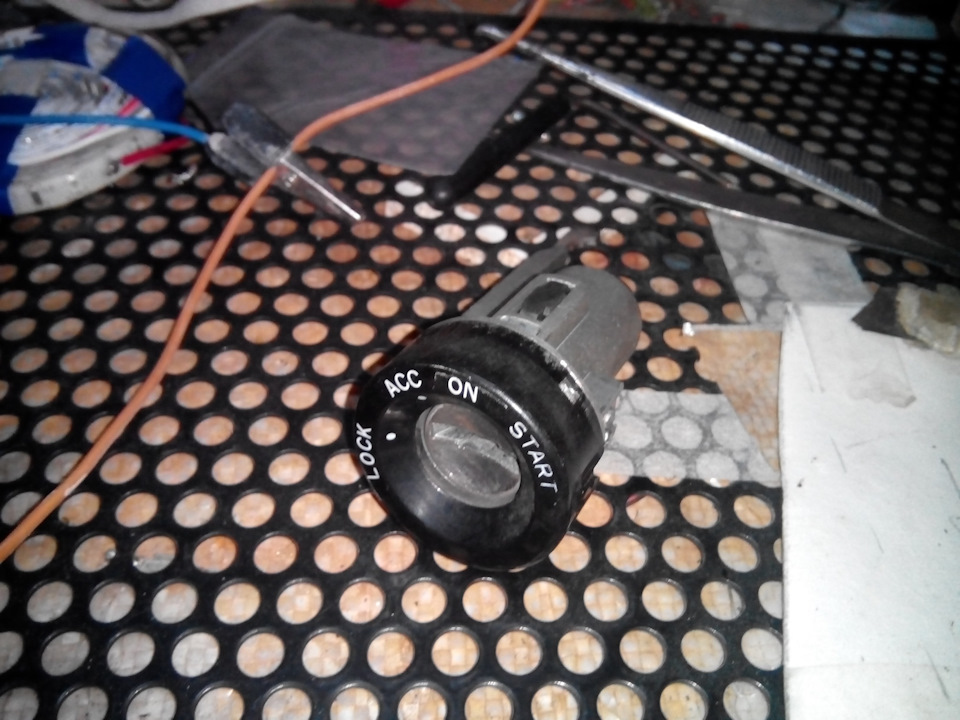

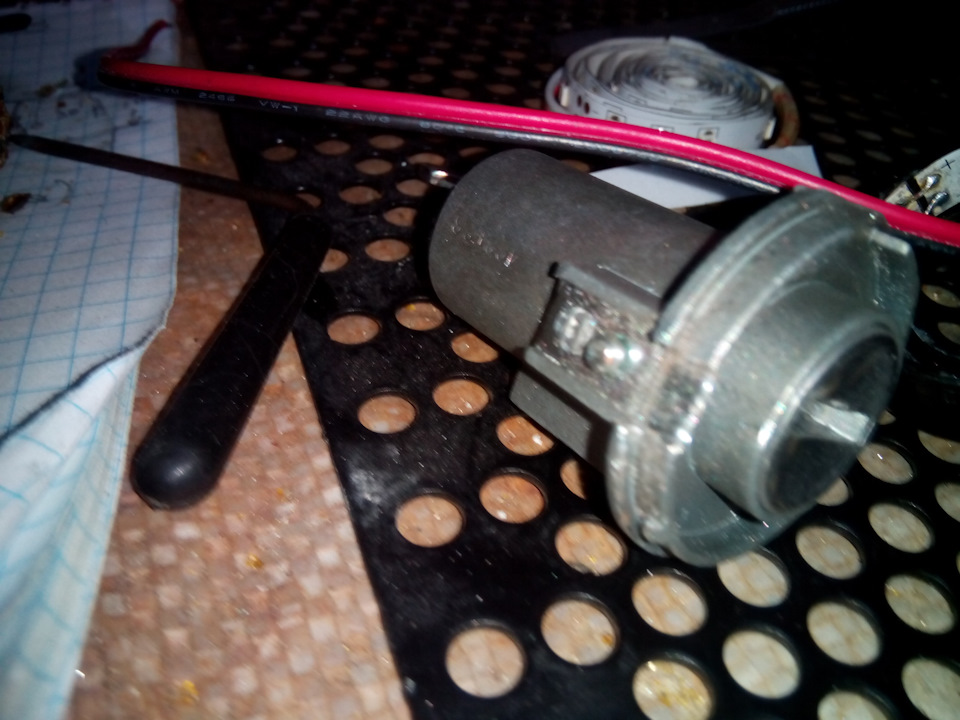

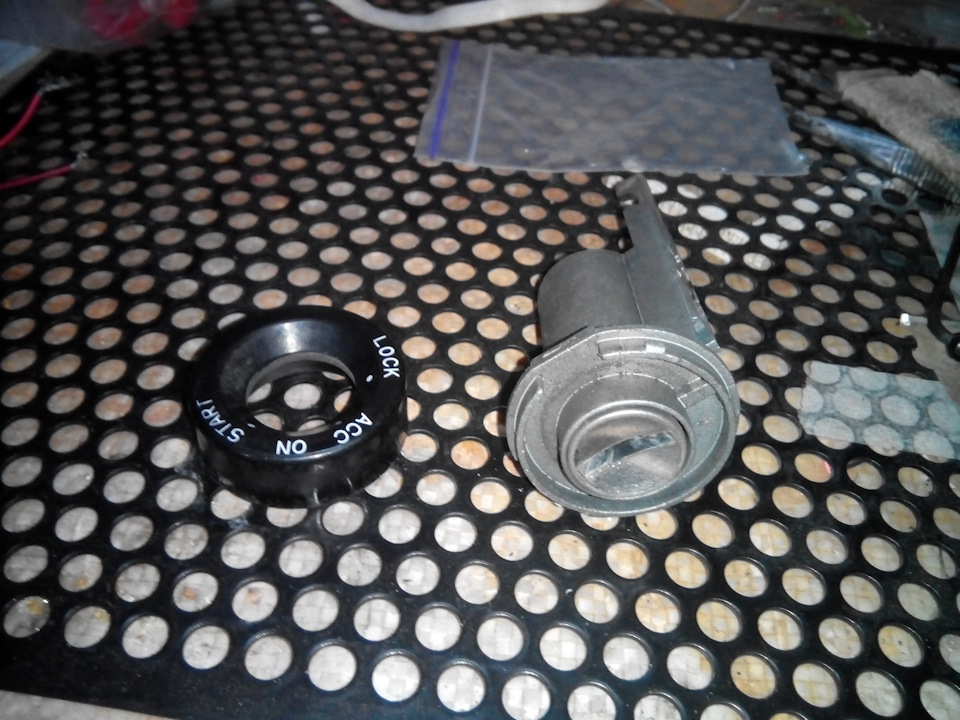

Підсвічування замку запалювання
Підсвічування замку запалювання
Підсвічування замку запалення
Підсвічування замку запалювання
Підсвічування замку запалювання

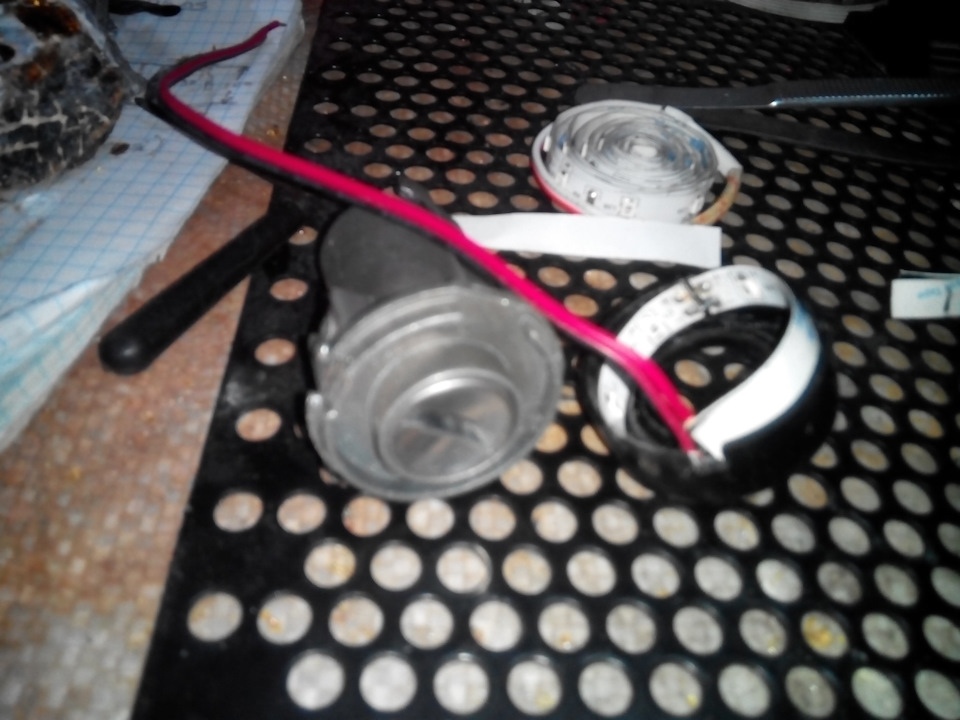

Для плавного згасання паралельно стрічці впаяв конденсатор на 16 В.Конденсатор на 4700 мкФ, і термоусадка по феньшу))) Ємність знову жтаки підбираємо до смаку, чим більше мкФ, тим більше будезгасання. Я поставив на 4700 мкф, що дало час згасання близько 6-7сік.Але для розрядки конденсатора тільки на діодну стрічкупідсвічування, а не на весь ланцюг освітлення, необхідно в мінусвпаяти звичайний діод, що замикає. Я поставив діод типу 1N4007.

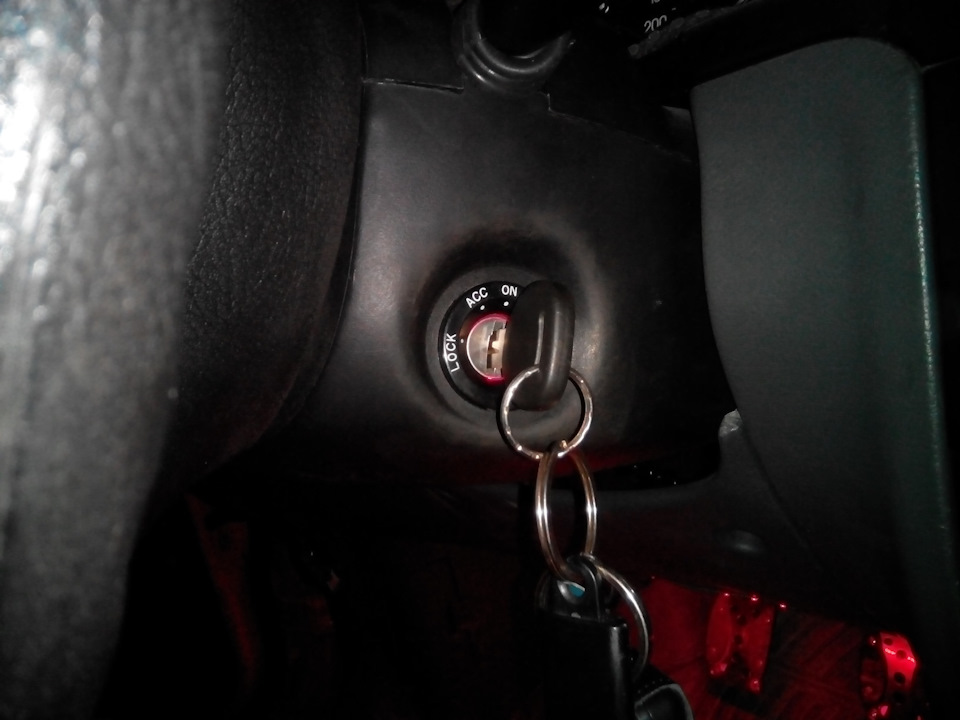

Підключення теж не вимагає особливих висновків. Я захотів змуситивмикатися підсвічування замку запалювання при відчиненні дверей, щов принципі і правильно, і зручно) Знову привітsofterius, приклад взяти від судуhttps://megadriver.org/cars 6668000/. Для найпростішого розуміння, розповім на пальцях, поки пам'ятаю) Плюс підсвічування замкузапалювання садимо на постійний плюс у роз'єм контактної групи, жирний біло-червоний провід. Там плюс завжди є і не пропадає навітьу момент запалення, перевірено досвідченим шляхом, методомнаукового тику))) А для того, щоб реалізувати її (підсвічування)включення, управління задаємо мінусом, тобто, наш мінус від стрічкитягнемо аж до лівої ноги водія, у роз'єм С207 до тамтешнього білогодроту. Це провід від кінцевиків дверей, на ньому мінус з'являєтьсяпри відкритті будь-яких дверей і працює на підсвічування плафонасалону. І вуаля — все працює))) Загоряється при відкритті дверей ітухне поступово і повільно) Відчиняєте двері, сідайте в авто, кудивставляти ключ видно, зачиняєте двері, і все одно видно кудицілиться) Часу цілком достатньо, щоб потрапити))) А потімпідсвічування саме поступово згасає і не ріже око сидячому праворучвід Вас
> Пасажиру.
Далі знімаємо контактну групу.
Для цього необхідно відкрутити один гвинт з лівого боку кермовоїколонки, від'єднати роз'єм, і ось контактна група у нас у руках.Розбирається так само просто, просто клацають пластикові кожухи назасувках.

Будьте обережні, щоб не втратити пластини та кульки, якізнаходяться всередині контактної групи.

В принципі, стан моїх контактів був не такий вже й плачевний, алепро всяк випадок, все одно трохи підчистив, підтер натфілем іпромазав електричним Ціатимом. Зібрав все вкучу і ставимо намісце)))) і радіємо новим смакотам у нашому авто))))
10 см (6 діодів) (була в наявності)
Провід 0, 5 мм2:червоний (плюс) - близько 0, 5 м, чорний (мінус) -близько 2 м (теж було, бралося заздалегідь)
Конденсатор 16 В, 4700 мкФ -1 шт - 8, 5 грн,
Діод 1N4007 - 1 шт - 1, 5 грн
Клей універсальний, < br/>
Ніж канцелярський,
Паяльник, кислота, каніфоль, припій
І бажання))) діл на пів години, а радість і практичність тоговарта)))< br/>
З. Ы.:Сміття за якість фото, знімалося на телефон, і видосикпізніше запилю і заллю в статтю)))
"необхідно в мінус впаяти звичайний замикаючий діод. Я поставивдіод типу 1N4007.
