Але давайте по порядку.
Одразу після встановлення та підключення сидінь Saab, побачив, що їхні кнопки не світяться. Ж не можу так, щоб щось, щоможе світитися, і не світилося)))
Розібравшись із заводською схемою підключення сидінь від заводуSaab, було з'ясовано необхідні контакти за включенняпідсвічування кнопок.
На столі подав харчування, поправив патрончики з лампочками, побачив, що в кожній кнопці є по 2 лампочки розжарення:одна дляпідсвічування піктограми, друга - для підсвічування "повзунка-покажчика положення"/i> ". І в кожній з кнопок тількипід однією робочою лампочкою. Вставив 2 робочі лампочки в однукнопку (чисто для фото) і побачив, як має світитися по заводу.
Підсвічування кнопки підігріву сидіння (заводська) Але такийпохмурий, та й ще й на лампах розпалу мене, природно, несподобався. Будемо допрацьовувати.

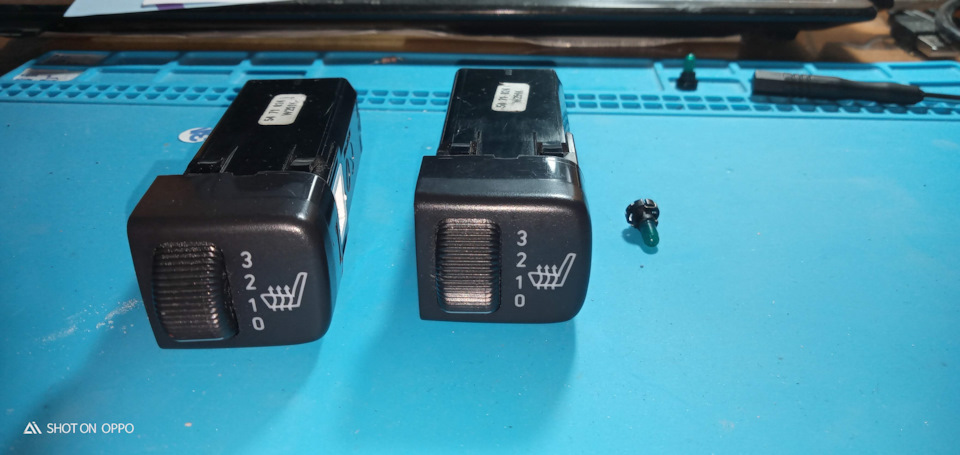

Вигляд кнопок і лампочок до них Далі розбір з детальноюфотофіксацією, щоб знати як має бути і нічого не замкнути. Бо вжевстиг дізнатися, що ці кнопки вкрай складно роздобути.

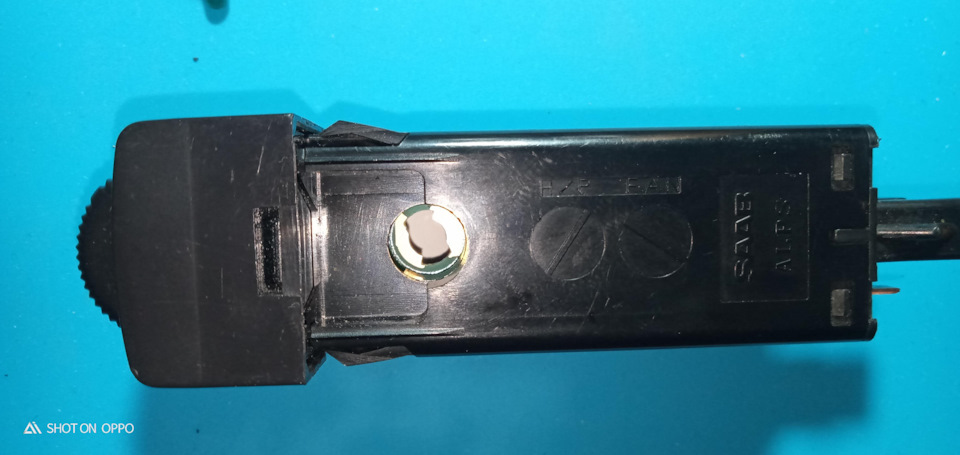

Вигляд збоку. Видно отвір для лампочки підсвічування

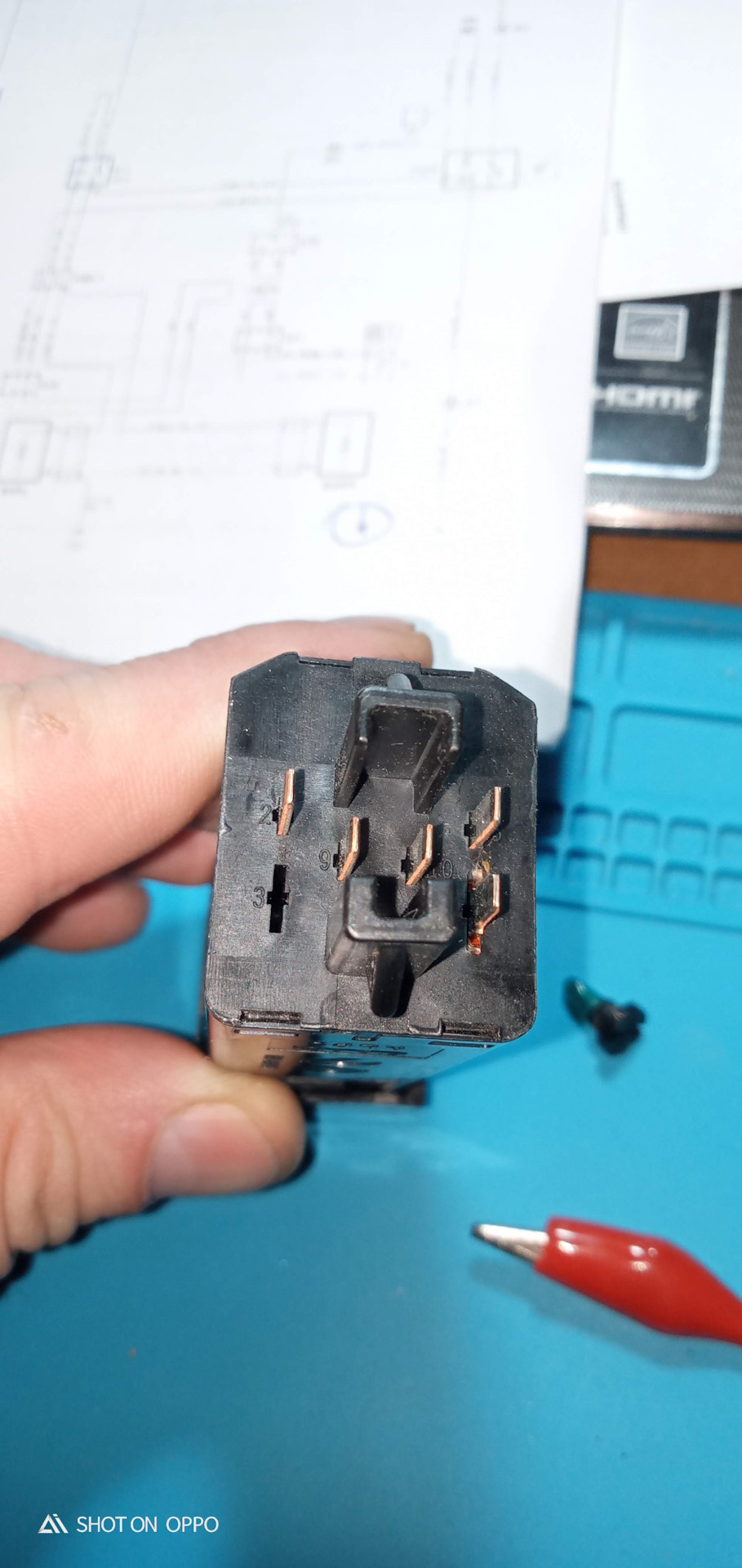

Контактна частина

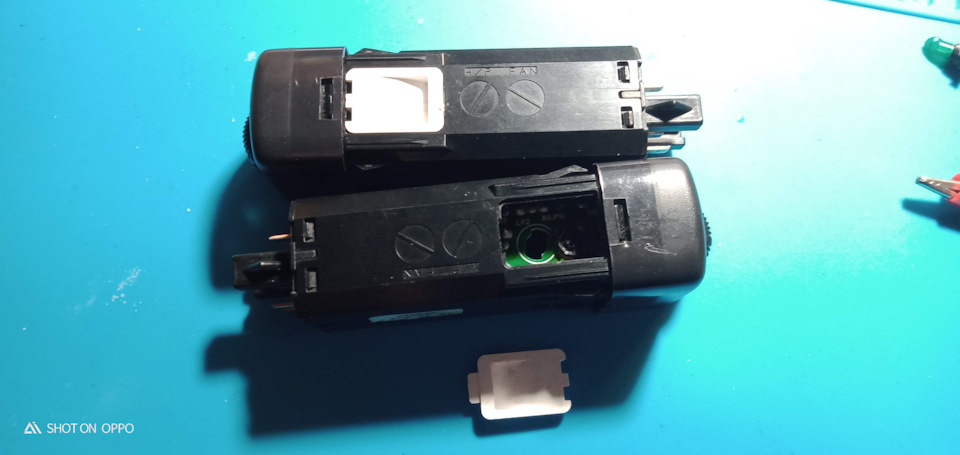

Починають відкриватися начинки (видна і друга лампочка)
Вигляд спереду без облицювання
І сама плата всередині кнопки.
Рідні лампочки. Далі вирішив підготувати світлодіоди. Були внаявності "грибки" лише 5 мм, і вони не влазили в отвір длялампочок, тому довелося довго і нудно завантажувати їх до розмірівотворів. Так само в одну з ніг впаяв резистор на 560 Ом. Алепроцедура обточування була на стільки довгою, одноманітною, щоприготувавши 2 таких світлодіодика замахався на стільки, що вирішиврозробити невелику хустку під СМД-діод та резистор. Це виявилосянабагато швидше і продуктивніше. Виготовив 2 грибки та 2 хустки.Але потім помахавшись з "грибками", вирішив і зовсім від нихвідмовитися. Зробив ще 2 міні-хустки.
Поводки хустка підпаяла до контактів лампочок, дотримуючисьполярності.
Вирішено було підсвітити саму кнопку, тобто піктограми червонима покажчик положення - синім. Саме цей задум і простежувався далі впересвітах, і в одному з останніх, пересвітлі коректора фар. Осьтакий результат вийшов. Далі повторюємо з другою кнопкою. Акуратноукладаємо все усередині. Ось так виглядає.
І ось готовий результат.
Пересвітлені кнопки підігріву сидінь Saab
