А ось чому Карл!
У цьому автомобілі 80-х років стоїть електронне управлінняяскравістю підсвічування! На радянських авто застосовувавсяпросто звичайний реостат з ніхромовою ниткою І так як воно працюєДалеко не так як ми могли припустити, що змінюється вольтаж Вольтажтут залишається незмінний, а змінюється довжина хвилі (трохи нижченавіщо так) І можна це побачити тільки на осцилографі Стандартнезаводське обмеження йде від 3.5 До максимуму, що видаєелектромережу автомобіля, а нам потрібно хоча б до 1В, а краще до0В.
Тепер по порядку як це зробити.

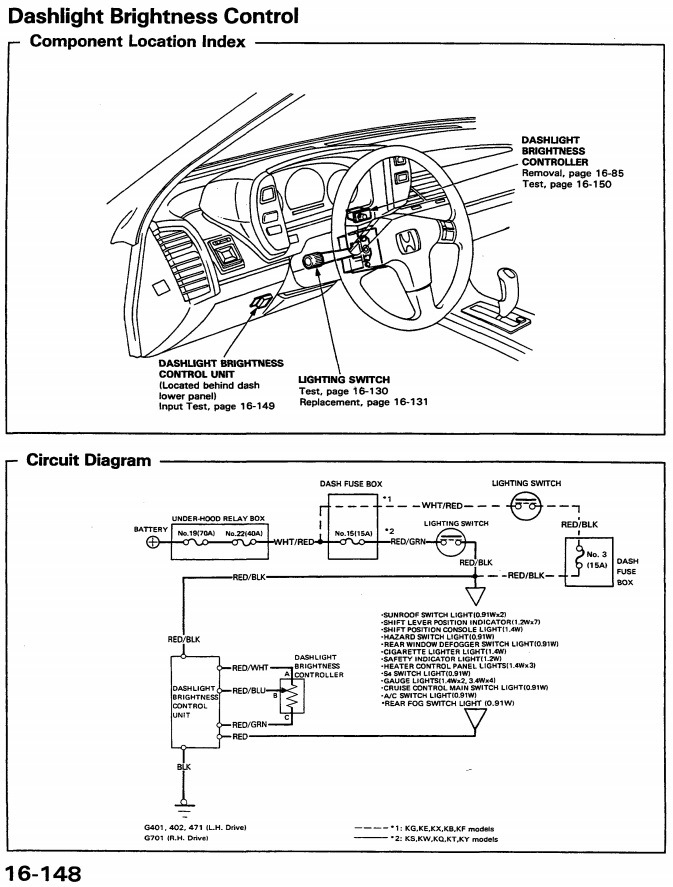

Заміна резисторів або ємностей на заводській платі ні до якогорезультату не призвела. Природно дивимося мануал. І відразу бачимо, що управління йде мінусом, і це стопор. Чому? Далі.

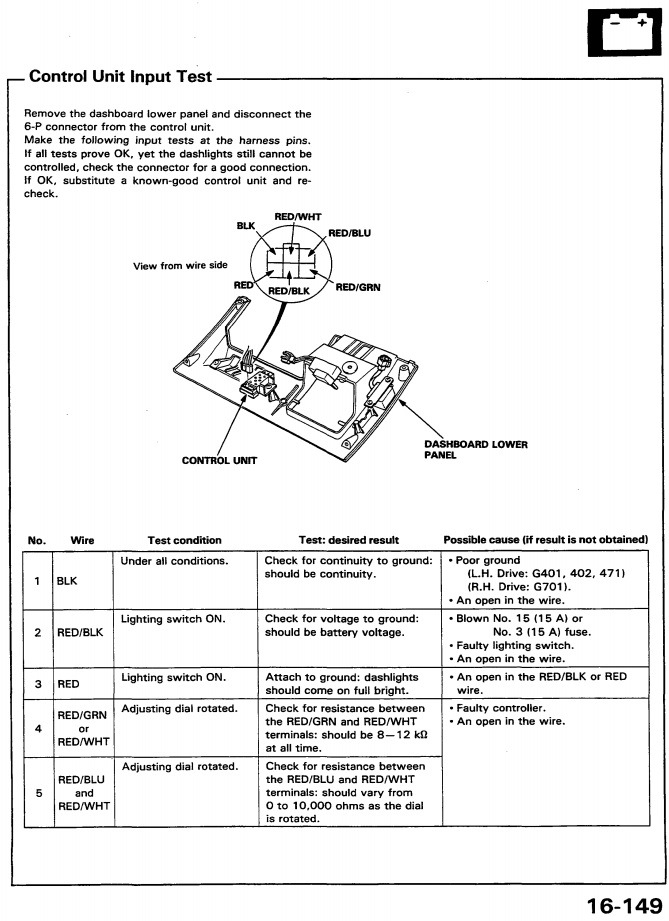

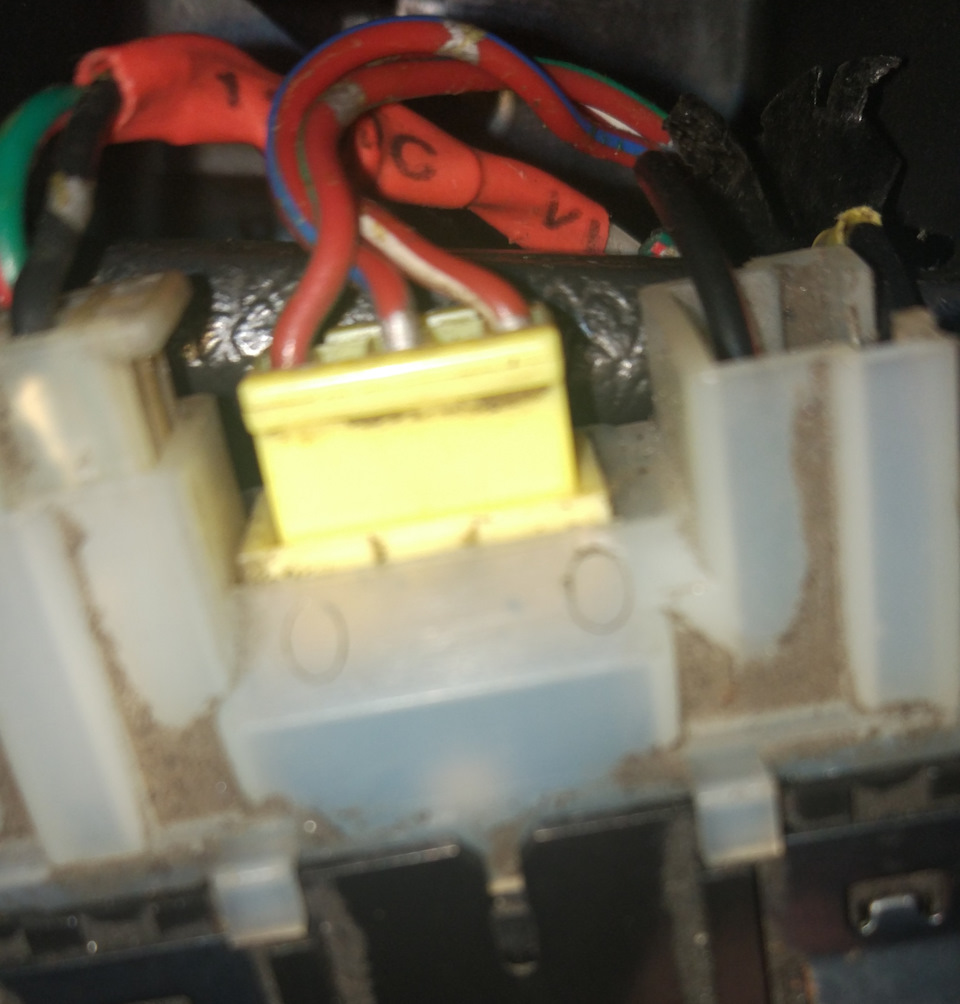

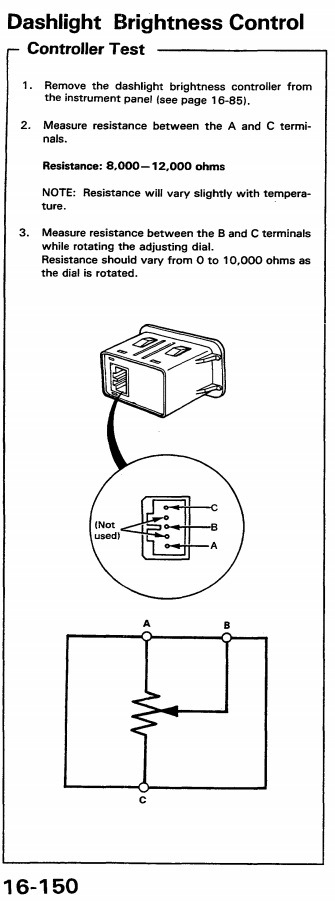

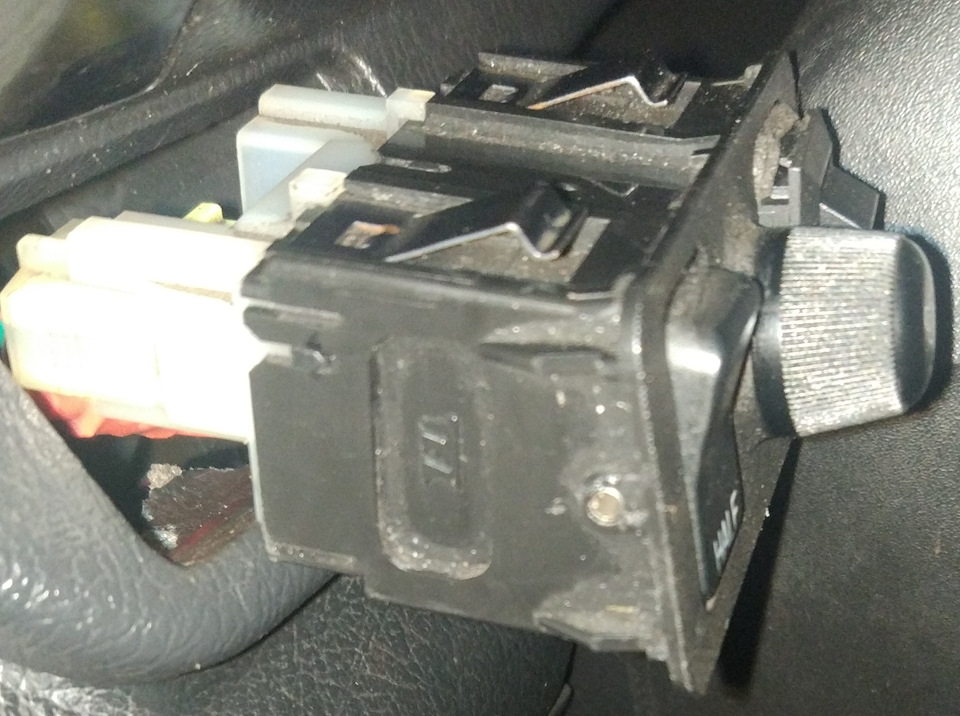

Розпинування та де його знайти. Це на облицюванні під кермом.Безпосередньо на авто, все збігається! Як перевірити працездатністьсамого регулятора (резистора). Власне сам резистор — регулятор.Правильна робота від 0 до 10кОм! Це такий же опір як на сучаснихплатах регулювання вольтажу!
Яка була і придбана.
І знову безвихідь, тут управління йде по плюсу!
У Загалом небагато, десь кілька днів подумавши, був випаянийтранзистор управління і вставлений у плату регулювання.
Заводська плата. До речі працює вона тільки під навантаженням!
Не курочили, купив конектора тата для подальшого статую-)
З нової плати природно був випаяний змінник і підключений доконекторів.<
Коробочка залишилася звичайно заводською.
Про довжину хвилі:Якщо змінити вольтаж, то пищалка яка стоїть впанелі приладів, не буде пищати як належить, в принципі це істалося! Ось навіщо так заморочилися японці з цим регулятором!
І ось маємо результат:
Мінімум, все одно горять пищалка при відчинених дверях працює.> Це фактично 0В, діоди все одно не вдалося згасити повністю!
Так як мені комфортно. Моторошна пищалка не пищить! Але якщо дужесильно прислухатися в тиші, тобто якийсь маленький хрюк. Максимум, пищалка при відчинених дверях працює. . Починаючи з мінімуму йдеплавно, до середини (вимикається пищалка), потім знову плавно, домаксимуму.
Ну взагалі якось так. Перероблену схему не фотол, так як вжевстановлена на машину і все закручено.
Природно всі експерименти проводилися з донором-) Оригінал лежитьцілий у коробочці!
Ось оригінал транзистор D1062 ROM4.
Опис знайшов тутwww.radiolibrary.ru/refer…ansistor-imp/2sd1062.html і тутwww.datasheetspdf.com/dat…et/search.php? sWord=d1062<
Загальний вигляд.
Ще три ключики, на одному видно 1015. Інші не видно, може такіж.
Зворотний бік регулятора.
Коментарі16
Звичайно всі експерименти проводилися з донором-) Оригінал лежить ціленький в коробочці! - Це прям очей порадувало ... Такий підхід би всім власникам старих рідкісних машин.
Для відкату назад навіть лампочки все залишив-) Намагаюся ніколи не робити так, щоб не можна було назад повернути-) Можливо ці експерименти мені можуть набриднути і захочеться повернути назад смарагдове свічення-)
Ось це правильно! Тож тільки так роблю.
Text Розповідаю. Варто там в оригіналі звичайний ШІМ, мінусом управляє - тому що n-канальний мосфет в контролері. Або просто так зручніше було. Аналог зробити з іншими діапазонами регулювання - так легко, на тому ж 555м таймері. Для любителів - на як...
Я написав свої домисли, чому японці так зробили. Вони ніколи не роблять як зручніше-) Я професійно в цьому не знаюся, ось додав фото оригіналу. Що тут головне не знаю, але думаю, що великий транзистор, а може тут все зав'язано. Я так розумію, це гене...
Саме генератор імпульсів, ШІМ, широтно - імпульсна модуляція. До речі дарма ви про те, що це незручно - воно незручно тільки на перший погляд. Насправді - найбільш економічна схема, не веде електрику в тепло (ну, майже ) ) )
Є думки як зробити до нуля чи хоча б до 1вольта?
Звичайно, відповідь у повідомленні вище - ШІМ, інформації в інеті повно, конкретну реалізацію - вибачте - якщо собі спантеличу - викладу у відкритий доступ, якщо на замовлення - то обговорюємо, але не безкоштовно, вибачте
Во, LM317 стабілізатор напруги теж. струму менше чуйний, на хустки у автора крутка вже є)
Та якби не потрібен був регульований мінус, взагалі проблем би не було-) Прикрутив хустку і все!
Все це добре, але нам потрібен регульований мінус, а не плюс хлопці!
Погортав, подивився, не зрозумів нічого ... Що таке хвиля? Яскравість лампи розжарювання змінюють вольтажем, а світлодіода - струмом. Рівнем струму, а не хвилями. У постійному струмі немає хвиль.
Виявляється є) коли підключається тестер на вхід виходить 12в, на регульованому виході теж. Якщо чесно це мені пояснила людина, яка цим займалася. Я і сам до ладу не зрозумів. ширина.
споживання струму поміряй і все стане зрозуміло. Якщо прямий взагалі на пальцях, то для лампи зі спіраллю змінюють діаметр труби з водою, а для світлодіода змінюють кількість води в трубі не змінюючи діаметр труби.
Може там схемка, яка шпаруватість імпульсів змінює) яка сама їх і генерує. Я все ж таки думаю, що в точки А або С потрібно було додати опір в розрив і все б вийшло.
Так Сірий саме так, генератор імпульсів! Скину фотку транзистора або цієї мікросхеми японської-) Ви в цьому більше розумієте. Пробували резистори, нихрена, ми ж не вольтаж зменшуємо.
