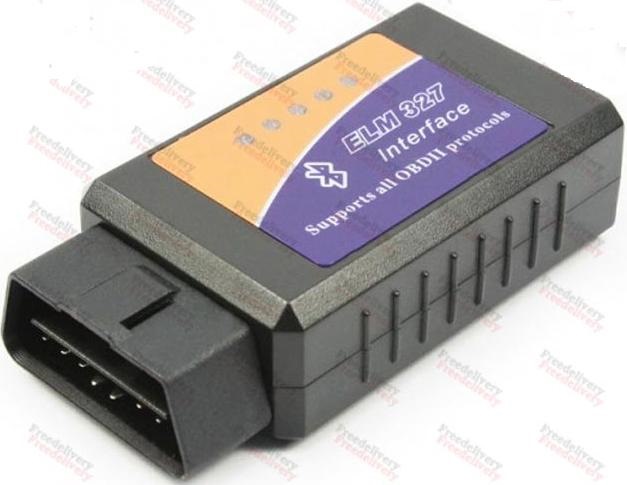

Адаптер ELM327 Bluetooth є сучасним та зручним інструментом для проведення діагностики автомобіля за допомогою персонального комп'ютера. Підтримуються всі протоколи OBD -II і величезна кількість спеціалізованих діагностичних програм На відміну від USB версії, дозволяє проводити діагностику на відстані, крім того можливе використання не тільки з персональним комп'ютером, але і з КПК і мобільним телефоном (необхідне відповідне програмне забезпечення). Практично всі легкові автомобілі з інжекторним двигуном, випущені після 1996 року, а також усі американські машини, випущені з 1996 року та європейські - починаючи з 2001 року, дизель - з 2004 р. Бувають і винятки.
ELM327 підтримує всі протоколи OBD-II:
ISO 9141-2 (5 baud init, 10.4 Kb)
ISO 14230-4 KWP (5 baud init, 10.4 Kb/fast init, 10.4 Kb )
ISO 15765-4 CAN (11/29 bit id, 500/250 Kbaud )
SAE J1850 PWM (41.6 Kbaud)
SAE J1850 VPW (10.4 Kbaud)
Цим він і заманює - один адаптер і багато машин. Та ще й програму можна використати одну. Трапляються винятки, звичайно, коли адаптер не може прочитати машину. Найчастіше це відбувається через те, що машина не підтримує OBD-II. Але це все-таки виняток.
Можливості ELM327:
Читання помилок та їх розшифровка (DTC пам'ять)
Стирання помилок (погасити лампочку MIL - Check Engine)
Читання параметрів у режимі реального часу:
Обіг двигуна
Навантаження двигуна
Температура охолоджуючої рідини
Стан паливної системи
Швидкість руху автомобіля
Короткострокова витрата палива
Довгострокова витрата палива
Абсолютний тиск повітря
Випередження запалення
Температура повітря, що всмоктується
Масова витрата повітря
Положення дросельної заслінки
Лямбда-зонд
Тиск палива
І інше - залежить від конкретного авто…
Побудова графіків
Читання VIN номера кузова
Час розгону до 100 км/год br/>
І інше - залежить від конкретної програми
Ось такий невеликий опис даного пристрою.
На мій великий жаль, мій авто не підтримує протокол даного пристрою…
Для використання необхідний даний протокол VAG 1552…
Ось сама інструкція, можливо, людям, які шукають, допоможе…
VAG 1552 - Посібник з експлуатації Сторінка - 1 -
Сторінка
1. Склад обладнання. 3
2. Для чого потрібна нова діагностична система? 4
3. Що означає поняття «самодіагностика»? 5
4. Що являє собою система бортової електроніки
сучасного автомобіля?
6
5. Принцип дії самодіагностики, як її слід проводити. 7
6. Опис сканера. 10
7. Як поводитися зі сканером. 11
7.1. Зміна програмної картки. 11
7.2. Підключення сканера:12
7.2.1. З діагностичним шнуром VAG 1551/1, включаючи перевірку самого шнура. 12
7.2.2. З діагностичним шнуром VAG 1551/3 включаючи перевірку самого шнура. 14
7.3. Режими роботи, які доступні користувачеві. 15
7.3.1. РЕЖИМ 1 - перевірка різних систем бортової електроніки. 17
7.3.1.1. Опис функцій РЕЖИМУ 1:20
7.3.1.1.1 01 - Запит версії контролера, що діагностується. 20
7.3.1.1.2 02 - Перегляд несправностей, що містяться в пам'яті контролера, що діагностується. 20
7.3.1.1.3 03 - Перевірка працездатності виконавчих пристроїв бортової автоматики. 21
7.3.1.1.4 04 - Переведення контролера, що діагностується, в режим сервісного обслуговування. 22
7.3.1.1.5 05 - Скидання повідомлень про несправності, що містяться в пам'яті діагностованого
контролера.
23
7.3. 1.1.6 06 - Завершення обміну даними між сканером та діагностованим контролером. 24
7.3.1.1.7 07 - Введення/зміна кодування в контролері, що діагностується. 24
7.3.1.1.8 08 - Послідовний перегляд дійсних значень параметрів. 24
7.3.1.1.9 09 - Вибірковий перегляд дійсного значення одного з параметрів. 26
7.3.1.1.10 10 - Підстроювання значень параметрів. 27
7.3.1.1.11 11 - Введення пароля для доступу до систем бортової електроніки. 28
7.3.2. РЕЖИМ 3 - Запуск програми перевірки працездатності сканера. 30
7.3.3. РЕЖИМ 4 - Введення коду, що означає належність сканера до майстерні. 31
8. Особливості використання сканера на автомобілях ŠKODA, SEAT. 32
9. Технічні характеристики. 33 Мал. 1:Сканер та діагностичні шнури.
VAG 1552 - Посібник з експлуатації Сторінка - 2 -
Volkswagen Technical Site - volkswagen.msk.ruV.AG 1552 - Посібник з експлуатації Сторінка - 3 - br/>
1. Склад обладнання
1. Дисплей:служить для зчитування інформації, яку видає через сканер діагностований
контролер бортової електроніки автомобіля.
2. Роз'єм для підключення діагностичних шнурів до автомобіля.
3. Кришка відсіку програмної картки та комп'ютерного роз'єму інтерфейсу RS-422.
4. Діагностичні шнури:
4a. VAG 1551/3 для автомобілів з 16-штирьковим діагностичним роз'ємом,
4b. VAG 1551/1 для автомобілів з 2-штирьковим діагностичним роз'ємом.
5. Клавіатура
0 ÷ 9 Клавіші для введення цифрових даних,
C Клавіша скидання, цією клавішею можна скасувати введення, вийти назад на попередній рівень
програми або перервати виконання запущеної підпрограми.
Q Клавіша квитування, що служить для підтвердження операцій введення.
→ За допомогою цієї клавіші, можна запустити програму або перегорнути на дисплеї далі.
↑ та ↓ За допомогою цих клавіш можлива зміна параметрів у функції 10 «Підстроювання значень
параметрів» (глава 7.3.1.1.10.) або покроковий перегляд даних у функції 04 «Переклад
діагностованого контролера в режим сервісного обслуговування» (глава 7.3.1.1.4.) та у функції
08 «Послідовний перегляд дійсних значень параметрів» (глава 7.3.1.1.8.).
HELP За допомогою цієї клавіші можна викликати на дисплей підказки про роботу та призначення
режимів та функцій сканера. VAG 1552 - Посібник з експлуатації Сторінка - 4 -
2. Для чого необхідна нова діагностична система?
Автомобільний концерн ФОЛЬКСВАГЕН АГ намагається виправдати постійно зростаючі очікування своїх клієнтів, крім того, продукція концерну відповідає чинному законодавству з безпеки та захисту навколишнього середовища. Все це спричиняє постійну досконалість
випущених автомобілів і додавання до системи управління нових функцій. Відповідно, виходячи з цього, необхідний поточний контроль за роботою всіх бортових систем. Це можливо тільки з використанням діагностичних систем. До таких систем відносяться як індикатори на панелі приладів автомобіля, які інформують водія про несправності, так і спеціальні діагностичні прилади, як, наприклад сканер VAG 1552. Він може бути використаний в процесі пошуку та усунення несправностей.
На відміну від пропонованих концерном ФОЛЬКСВАГЕН АГ стаціонарних приладів або інших приладів, таких, як VAG 1551 або VAS 5051 (див. Таблицю 1), сканер VAG 1552 має перевагу
в тому, що є найбільш компактним, носимим приладом в удароміцному корпусі, може бути без
проблем поміщений в салон автомобіля. Завдяки цьому сканер дозволяє проводити діагностику на різних режимах роботи автомобіля безпосередньо при русі автомобіля. Звичайно, для проведення діагностики в русі необхідна допомога другої людини. Крім того, це єдиний прилад з усіх діагностичних приладів, на якому концерном ФОЛЬКСВАГЕН АГ була проведена спеціально для країн СНД русифікація діагностичних програм. Таблиця 1:Короткі відомості про основні сканери для автомобілів ФОЛЬКСВАГЕН і АУДІ.
Назва сканера Які особливості він має
Ціна порівняно з
VAG 1552
VAG 1552
Має русифіковану діагностичну
програму користувача.
-
VAG 1551
Має аналогічний з VAG 1552 розмір дисплея,
крім того, має стрічковий друкувальний пристрій,
програма користувача не русифікована
(випускаються тільки з програмою англійською або
німецькою мовами).
У 2 ÷ 2, 5 рази дорожче.
VAS 5051
Має влаштування апаратної частини, як IBM-
/>
сумісний комп'ютер, зручний
інтерфейс, що відображається на РКІ-екрані. Програма
користувача не русифікована. Містить на жорсткому диску також програму MOTOR
TESTER, що дозволяє при придбанні
додаткових вимірювальних блоків робити
електричні вимірювання на двигуні ( використовувати
осцилограф, перевіряти свічки запалювання, перевіряти
генератор і т.Д.).
У 14 ÷ 15 разів дорожче.
Перед вивченням робочих функцій сканера (глави 4 - 6), необхідно ознайомитися зі складовими частинами самого сканера. VAG 1552 - Посібник з експлуатації Сторінка - 5 -
3. Що означає поняття «самодіагностика»?
Звичайні методи пошуку несправностей у бортовому електрообладнанні автомобіля мають великі витрати за часом. Наприклад, при використанні звичайного методу, необхідно роз'єднати
чисельні роз'єми, щоб послідовно перевірити ланцюги та електронні модулі. Хоча при цій перевірці усуваються несправності, викликані ослабленням або корозією контактів, але виключити появу подібних несправностей знову надалі повністю не можна. Крім того, наслідком частого роз'єднання роз'ємів може стати випадковий вигин контактів або перелом кабелів, що в свою чергу викличе додаткові несправності в електрообладнанні автомобіля. У протилежність сказаному вище, автомобільні мікропроцесорні системи з самодіагностикою мають цілий ряд переваг:вони безперервно спостерігають і контролюють сигнали вимірювальних датчиків; справність
електронних компонентів, підключених до контролера системи; працездатність
виконавчих пристроїв бортової автоматики,
- вони виконують захисні функції, які, наприклад, запобігають пошкодженню двигуна,
- вони автоматично перемикають керування двигуном в аварійний режим щоб автомобіль своїм
ходом зміг доїхати до сервісної майстерні (наприклад, якщо який-небудь датчик вийшов з ладу).
Т.К. Інформація про несправності зберігається в пам'яті контролера системи, то стає необхідним застосування цієї інформації в ремонтній майстерні для пошуку самої несправності.
Власне для цього створено протокол обміну даними між контролерами бортової електроніки br/>
автомобіля та сканером VAG 1552. Обмін даними відбувається в обох напрямках, тобто. Сканер
VAG 1552 не тільки приймає інформацію, але й посилає інформацію та команди на різні
контролери бортової електроніки автомобіля.
Т.О. Сканер VAG 1552 надасть Вам істотну підтримку при проведенні регламентних робіт або ремонту, при пошуку несправності та її усуненні. Здійснивши за допомогою сканера VAG 1552 вхід до
програму самодіагностики бортової електроніки, яку містить кожен контролер автомобіля,
Ви зможете швидко розпізнати несправність, підвищити надійність ремонту та знизити витрати на його
проведення. 4. Що являє собою система бортової електроніки сучасного автомобіля?
Залежно від комплектації автомобіля, на ньому можуть бути встановлені різні електронні системи. До основних або стандартних відносяться в даний час такі:- система упорскування палива, - антиблокувальна система гальм ABS, (часто спільно з протибуксовальною системою
EDS або з протизаносною системою ESP),
- електронна дошка приладів,
- іммобілайзер,
- центральний замок.
Установка додаткових систем або визначається клієнтом, який робить замовлення на виготовлення конкретного автомобіля, або обмежується існуючою виробничою програмою заводу-
виробника для даної моделі . Тобто, чим вищий клас автомобіля, тим більша кількість електронних систем для нього пропонує завод-виробник.
Рис. 2:Приклад розміщення контролерів бортових систем та розведення інформаційних кабелів у
сучасному автомобілі представницького класу.
Електронні блоки встановлені в різних місцях кузова автомобіля (див. Рис. 2) і з'єднування між br/>
собою сигнальними та інформаційними кабелями. Як правило, залежно від важливості призначення електронні системи об'єднуються за допомогою обміну даними по цифрових шинах. Так цифрова шина даних CAN-B об'єднує контролери, що відповідають за роботу силового агрегату, трансмісії, гальмівної системи і має пріоритет з обробки інформації перед іншими шинами даних. Шина
даних CAN-C поєднує другорядні системи бортової електроніки:клімат-контроль, пристрої
комфортного використання в салоні автомобіля (підігрів та вентиляція сидінь, електричні
склопідйомники, освітлення тощо). Нарешті, мультимедійна шина даних D2B, що працює по
оптоволоконному каналу зв'язку об'єднує всі інформаційні, відео- та звуковідтворювальні пристрої, якими обладнано автомобіль.
VAG 1552 - Посібник з експлуатації Сторінка - 6 - 5. Принцип дії самодіагностики, як її слід проводити
Всі електронні системи бортової електроніки мають однакову будову:
Підключені до входів контролера системи вимірювальні датчики надсилають йому інформацію про
поточному режимі роботи автомобіля. Контролер обробляє цю інформацію і видає після цього сигнали управління на виконавчі пристрої. За яким принципом контролюється справність датчиків і виконавчих пристроїв? Покажемо це на прикладі роботи датчика температури охолоджуючої рідини G 62 в мікропроцесорній системі.
Які функції здійснює датчик температури охолоджуючої рідини G 62? Абсолютно ясно, що двигун повинен працювати рівно, без перебоїв на всіх режимах:на холостому ходу, після холодного запуску і і т.Д. Відповідно для цього необхідне оптимальне згоряння паливної суміші в циліндрах. Щоб усі вищевказані процеси відбувалися бездоганно, контролер системи управління повинен мати інформацію про поточну температуру двигуна. Ця інформація надходить від датчика температури охолоджуючої рідини G 62.
Рис. 3:Зліва та посередині:датчики та органи управління, що визначають вхідні сигнали контролера; справа - виконавчі електричні пристрої. Датчик температури охолоджувальної рідини G 62 знаходиться безпосередньо в сорочці охолодження блоку циліндрів двигуна. Він вимірює температуру, яка відповідає температурі двигуна і передає значення цієї температури на контролер двигуна. Виходячи з отриманого від датчика
значення температури двигуна, контролер двигуна керує випередженням кута запалювання,
часом упорскування палива в циліндри, стабілізацією оборотів холостого ходу та виконавчими
пристроями бортової електроніки.
Крім того, наступні бортові системи, що залежать від стану датчика температури охолоджуючої
рідини G 62, підлаштовуються під поточний режим роботи двигуна:
VAG 1552 - Посібник з експлуатації Сторінка - 7 - - система стеження за виникненням детонації у двигуні,
- система підстроювання витрати кількості палива на холостому ходу,
- система контролю за газами, що відпрацювали,
/>
- система вентиляції паливного бака.
Як працює датчик G 62? Вимірювальним елементом датчика є так званий NTC-резистор.
Тобто. Терморезистор із негативним температурним коефіцієнтом опору. Під час роботи
при збільшенні температури охолоджуючої рідини даний резистор зменшує свій внутрішній опір. Це означає, що падіння напруги на резисторі стає меншим. Т.О. Контролер
двигуна автомобіля зіставляє кожному значенню опору датчика G 62 значення
температури двигуна.
Яким чином виявляються і зберігаються в пам'яті повідомлення про виниклі в бортовій
Про електроніку несправності?
Мал. 4:Принцип контролю та виявлення несправностей.
Діапазон вимірювань датчика розбитий у програмі контролера двигуна автомобіля на діапазон
температур від - 35°C до + 120°C. Якщо значення температури, що надходить від датчика, лежить вище або нижче зазначеного діапазону, то контролер двигуна визначає його, як помилковий або хаотичний сигнал. Відповідно код несправності зберігається в пам'яті контролера двигуна.
Коди несправностей структуровані в пам'яті контролерів бортових систем згідно
місцеположення, а також відповідно до причини виникнення несправності у певній системі
бортової електроніки автомобіля. Дані про місцезнаходження вказують на несправний елемент.
Дані про причину виникнення (наскільки програмне забезпечення контролера системи дозволяє
про це судити) характеризують, через що могла виникнути дана несправність.
Як тільки контролер двигуна виявить, що сигнал температури двигуна відсутній, то для подальшої роботи двигуна він автоматично використовує аварійний сигнал зі значенням, наприклад
+ 80°C. Все це особливо помітно по нерівній роботі двигуна, як при холодному запуску, так і на гарячому двигуні, що досяг верхньої межі допустимої робочої температури. Якщо несправність з'являється короткочасно і відразу зникає, то вона визначається контролерами
систем, як випадкова і позначається (/SP). Якщо тривалість присутності несправності в системі бортової електроніки перевищить граничне значення, то дана несправність класифікується контролером системи, як постійна.
VAG 1552 - Посібник з експлуатації - 8 -
У пам'яті контролера системи зберігається не ове, а цифрове кодоване позначення
несправності. Ці дані в свою чергу відсортовані контролером системи за місцем розташування в V.AG 1552 - Посібник з експлуатації Сторінка - 9 -
системі бортової електроніки та причині виникнення несправності. Сканер зчитує інформацію з пам'яті контролера системи, переводить код несправності в ове повідомлення і показує ове повідомлення на дисплеї користувачеві. Наприклад, на дисплеї сканера показано наступне
повідомлення:
Датчик температури охолоджуючої рідини - G62
Обрив/Коротке замикання на плюс
Що є причиною такого повідомлення про несправність?
Напруга на одному з входів контролера двигуна (до якого підключений датчик температури
охолоджувальної рідини G 62) становить 5 В. Що відповідає температурі охолоджуючої рідини
/>
менше - 35°C.
Ця несправність може бути обумовлена двома причинами:
1. Обрив дроту (пораніть Мал. 4, Поз. 1). В цьому випадку, на вході контролера двигуна (до якого підключений датчик температури охолоджуючої рідини G 62) через комутацію логічних
схем всередині контролера двигуна прикладена напруга 5В.
2 . Коротке замикання з плюсом бортової мережі живлення (порівняйте Рис. 4, Поз. 2). При замиканні з
плюсом (наприклад, у якому-небудь роз'ємі) на вхід центрального процесора (до якого підключений
датчик температури охолоджуючої рідини G 62) прикладено також напругу не нижче 5В.
Контролер двигуна не може визначити різницю між цими двома випадками і видає однакове повідомлення про несправність. Датчик температури охолоджуючої рідини - G62
Коротке замикання на масу Що є причиною такого повідомлення про несправність? Напруга на вході контролера двигуна (до якого підключений датчик температури охолоджуючої рідини G 62) становить 0В. Що відповідає температурі рідини, що охолоджує, більше +120°С.
Т.О. Несправність у роботі температури охолоджуючої рідини G 62 обумовлена коротким замиканням на масу (порівняйте Рис.4, поз. 3). При замиканні на масу, наприклад при пошкодженні
ізоляції кабелю, на вхід контролера двигуна (до якого підключений датчик температури
охолоджуючої рідини G 62) не надходить жодної напруги.
Врахуйте, що ідентифікувати повідомлення про несправність потрібно не тільки за повідомленням на дисплеї.
Контролер двигуна може отримати невірний сигнал також, якщо несправність обумовлена не тільки датчиком температури охолоджуючої рідини G 62, але і знаходиться в сполучних проводах і роз'ємах, які утворюють електричний ланцюг від датчика до входу на контролер. Тому для пошуку точної причини, необхідно отримані сканером дані проаналізувати за схемою електрообладнання автомобіля. VAG 1552 - Посібник з експлуатації Сторінка - 10 -
6. Опис сканера
Сканер складається з двох частин:а) відкидної верхньої половини корпусу,
б) нижньої половини корпусу.
В верхній половині а) знаходиться дворядковий дисплей з підсвічуванням, кожен рядок вміщує по 40 знаків. На дисплей виводиться інформація, яку сканер отримує від системи бортової електроніки
автомобіля.
При роботі зі сканером можлива фіксація його верхньої половини корпусу в різних зручних для користувача. Положеннях.
У нижній половині б) знаходяться клавіші, за допомогою яких користувач керує режимами
діагностики.
У цій же половині знаходиться відсік для програмної картки (за кришкою 3 згідно Мал. 1).
Програмна карта зберігає всі запрограмовані функції сканера. Програмна карта може бути замінена на іншу. Це необхідно в тому випадку, якщо згодом заводом у нові моделі автомобілів будуть додані додаткові пристрої бортової електроніки. Програмні карти постачаються різними мовами.
Харчування сканера від бортової мережі, а також обмін даними з системою бортової електроніки автомобіля
здійснюється через роз'єм (мал. 1, Поз.2). Діагностичний шнур (див. 4а, 4б) з'єднує сканер з
роз'ємом в салоні автомобіля.
За кришкою 3 знаходиться роз'єм інтерфейсу RS-422 для підключення до персонального комп'ютера.
Через цей інтерфейс можливе також підключення сканера VAG 1552 до інтерфейсного комутатора в
сервісному автомобілі VAG 1700 і таким чином застосування VAG 1552 замість громіздкого попередника VAG 1551.
Слід також відзначити, що ударостійкий корпус сканера, його клавіатура та дисплей виконані з матеріалів, які легко піддаються чищенню. Що дуже важливо для постійного використання приладу безпосередньо в умовах ремонтної майстерні. VAG 1552 - Посібник з експлуатації Сторінка - 11 -
7. Як потрібно звертатися зі сканером.
Ми проінформуємо Вас про три необхідні дії:
- про заміну програмної картки (глава 7.1),
- про підключення сканера ( Глава 7.2),
- про режими роботи, які доступні користувачеві (глава 7.3).
7.1. Заміна програмної картки.
Всі функції сканера обумовлені можливостями, що містяться в програмі. Програма знаходиться в мікросхемі пам'яті на платі програмної картки.
Програмні карти приладу V.А.G.1552 випускаються багатьма мовами, в тому числі і російською. На
програмній карті вказаний номер версії, наприклад версія «GUS/4» або «GUS/3». Всі без винятку
версії програм зчитують інформацію про основні агрегати та вузли автомобіля. Як тільки на ринку з'являються нові моделі автомобілів, забезпечені новими вузлами і агрегатами, випускається нова актуальна програмна версія. У кожній новій актуальній версії містяться всі функції
попередньої версії. На додаток, нова версія містить, як правило, ще один або кілька програмних блоків, що дозволяють стежити за новими, модернізованими вузлами та агрегатами.
Наприклад:
Версія "GUS/4" зчитує інформацію про повітряну подушку безпеки AIRBAG, встановлену попереду
перед водієм та пасажиром. Коли була написана версія 4, автомобілі з бічними AIRBAG, у середніх стійках кузова, ще не випускалися. Тому, маючи версію 4, не можна перевірити бічну AIRBAG. Нова ж версія 5А,
робить все те ж саме, що і версія 4. Але на додаток до цього, вона вже має можливість працювати з боковими повітряними подушками безпеки.
Всі користувачі, які мають більш ранні програмні версії, можуть замінити їх на актуальні, отримати так
званий Software Update. Найостаннішою на сьогоднішній день русифікованою версією програмного забезпечення є версія "GUS/6.0". Перевіряйте обов'язково номер версії при покупці сканера!
Увага! Виконуйте зміну програмної картки тільки при вимкненому живленні сканера та
від'єднаному діагностичному шнурі. Не торкайтеся контактів програмної картки -
можливий пробою електронних елементів статичною напругою!
Здійснюйте зміну програмної картки таким чином:
Посилання на оригінал vwts.ru/diag/vag_1552_ukr.pdf











Коментарі
Коментарів ще немає.
