Усім привіт!
Все-таки зважився зробити собі "дХО".
Робив за класичною схемою на двох реле:одне 5-ти контактне з однимНЗ контактом і друге звичайне силове (таке як у запалюванні абоголовному світлі).
Бо 5-ти контактне реле у мене вже стоїть на ближньому світлі якрозвантажувальний (запис на цю тему не шукайте - її немає :-) ), тозавдання зводилося тільки до встановлення ще одного реле ітумблера.
"дХО" реалізував на світлодіодах типу "орлине око" таких же як уцьому записі.

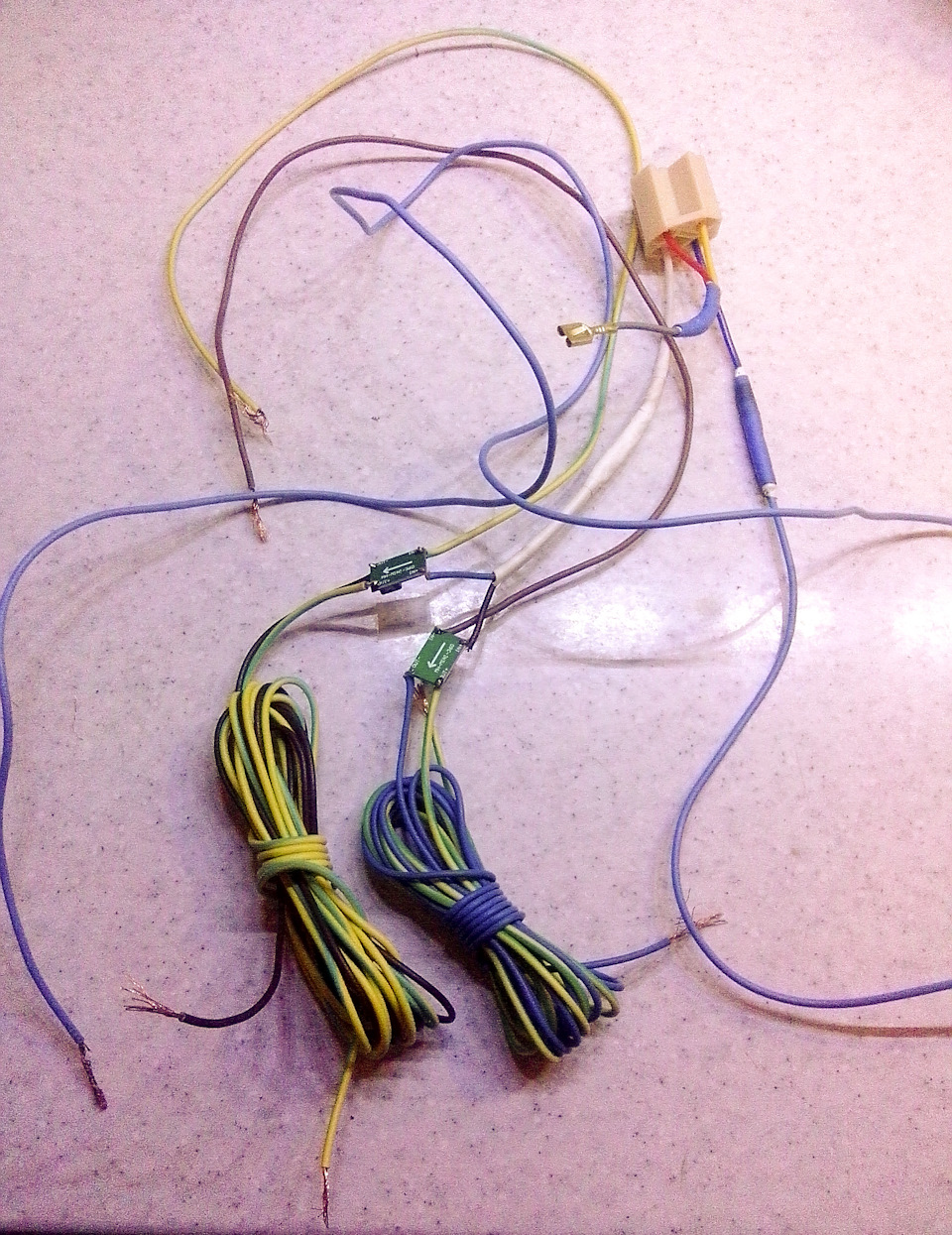

От так виглядала проводка, яку зібрав удома

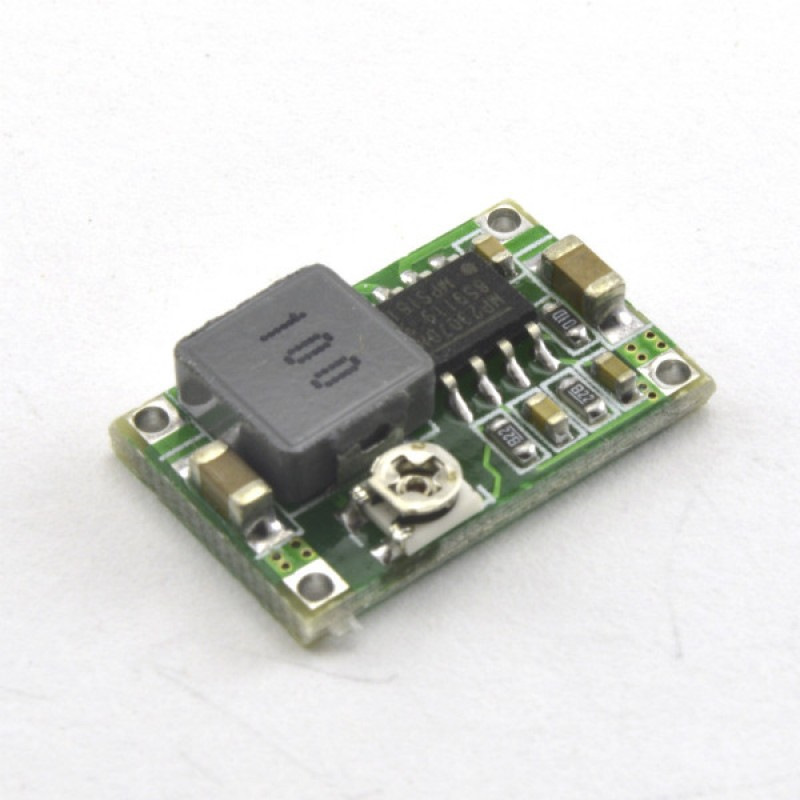

Для довговічності світлодіодів використовував імпульсні міністабілізатори напруги (DC-DC 360 )
Використовував по одному стабілізатору на сторону.

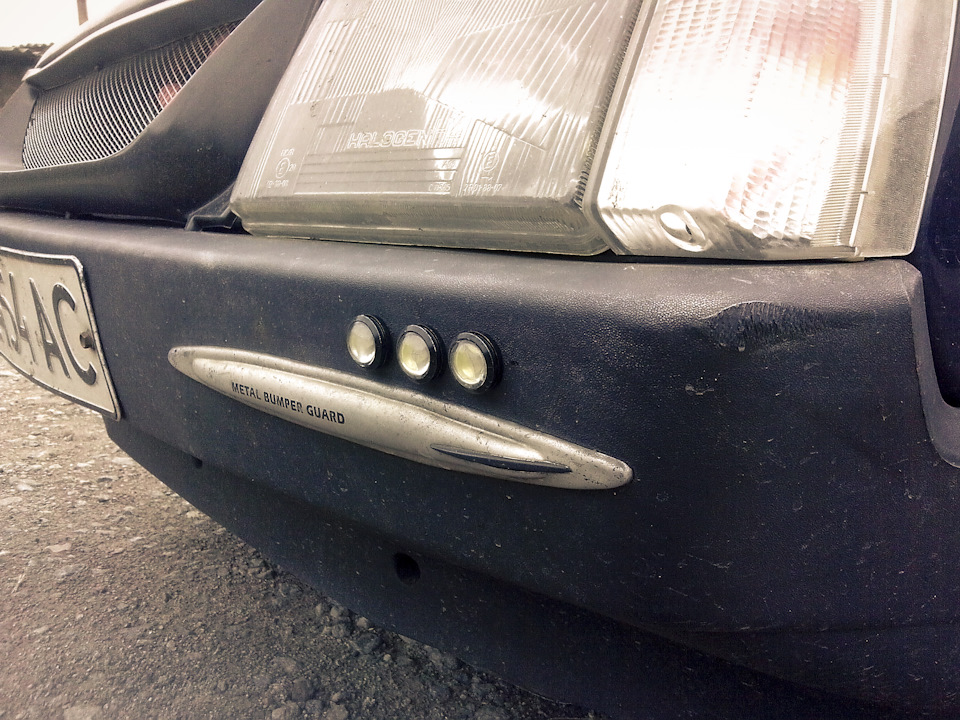

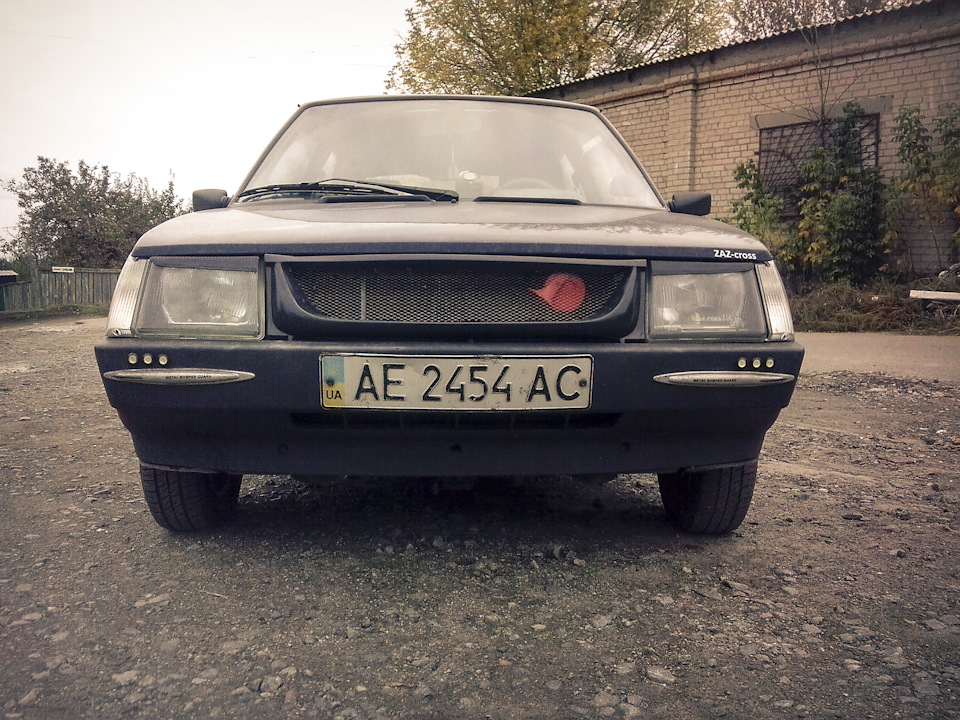

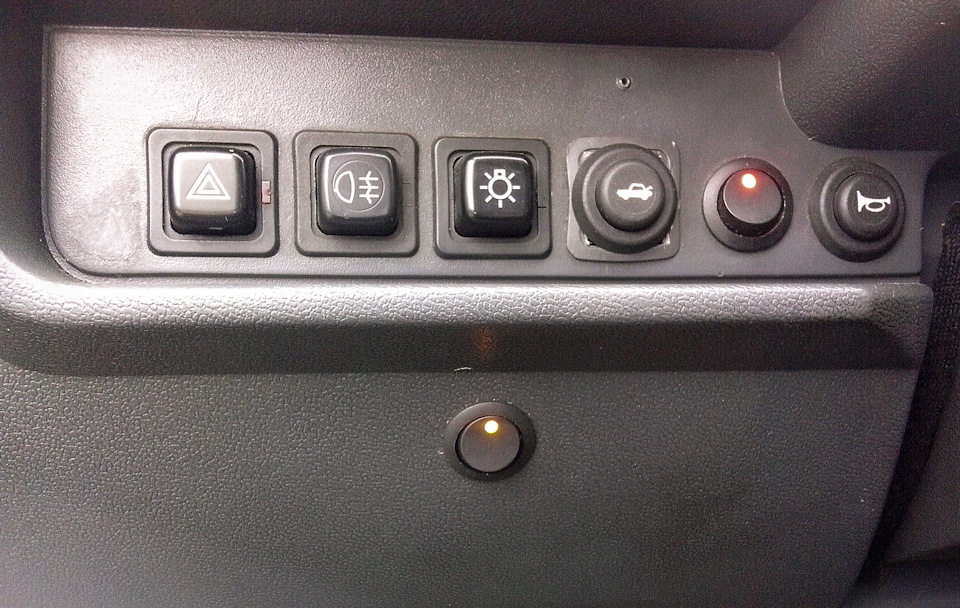

Схема працює наступним чином. Керуючий сигнал на реле " ДХО"приходить від тумблера, тумблер живить через запалення. Тобто якщотумблер увімкнений, при включенні запалення включаються "дХО". Привключенні габаритів "дХО" горять, при включенні ближнього світла - "дХО" тухнуть. При включенні далекого - "дХО" горять. Світлодіодиврізав безпосередньо в бампер. На прохання дати схему нічогонебагато. Відповідати не буду. Схем різних безліч і кожен самвибирає алгоритм роботи "дХО".
Коментарі5
Який струм на виході цих стабілізаторів?
Тож це стабілізатори напруги, то струм вони віддадуть потрібний для споживача. Вони розраховані на струм до 2-х ампер, але при такому струмі потрібно встановлювати радіатор. До 1А працюють нормально без радіатора.
Як уночі вони сильно сліплять зустрічних?
Ніяк не сліплять, адже написано, що при включенні ближнього ДХО тухнуть
Дзвенюся провтикав
