Всім привіт!
Справа була ввечері, робити не було чого.

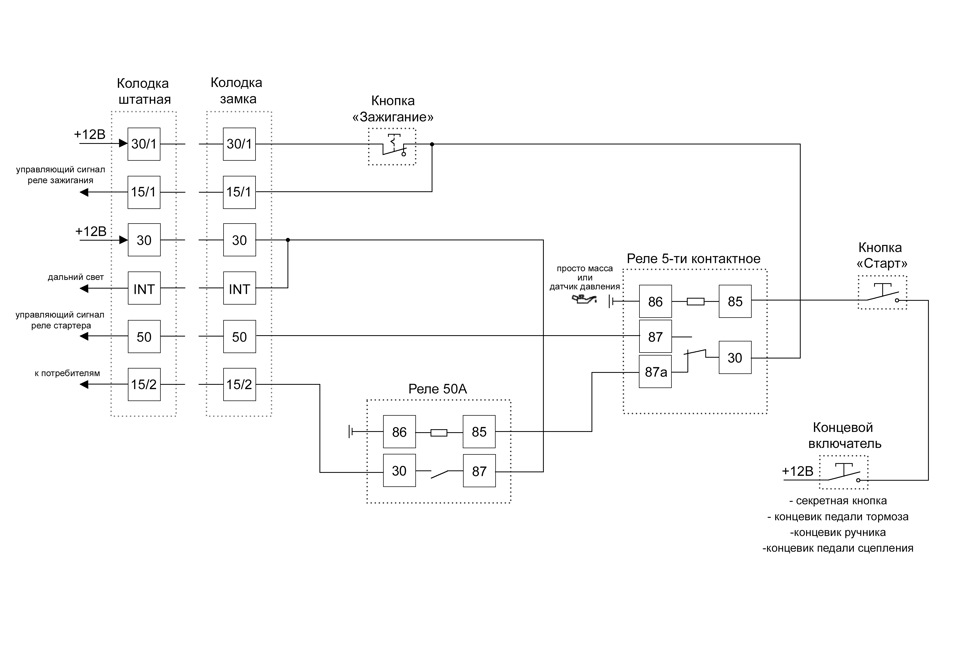

Накидав схему управління запаленням і стартером від кнопок.
Можливо я вже когось повторив і вийшов плагіат, не знаю, цю тему на форумах не курив.
У схемі реалізовано:
1) відключення споживачів при запуску двигуна як і в замку запалення;
2) блокування випадкового включення стартера при заведеному двигуні (за бажанням)
3) неможливість пуску двигуна без натискання додаткової кнопки (кінець або додаткова кнопка за бажанням) .
Може колись буде реалізовано у мене, не знаю)))
PS буду радий, якщо хтось підкаже реальні кольори проводів на колодці, яка підключається до замку запалювання.
