Власне, епікриз:
— на торці дверної карти розташована лампа в червоному плафоні;
— лампа розжарювання робоча;
- плюс у плафоні є;
- мінус у плафоні відсутня (власне проблема);
- при відкритті будь-яких дверей - лампа освітлення салонувключається і працює, підсвічування у дверних картах — ні;
— два червонозелені дроти в місці приєднання магнітоли з'єднаніразом;
— провід, що йде через отвір, продзвонюється до великої білоїфішки, яка знаходиться під кермом;
> - концевіки все почищені;
Те, що лампи підсвічування в дверних картах управляються мінусом -це я зрозумів.

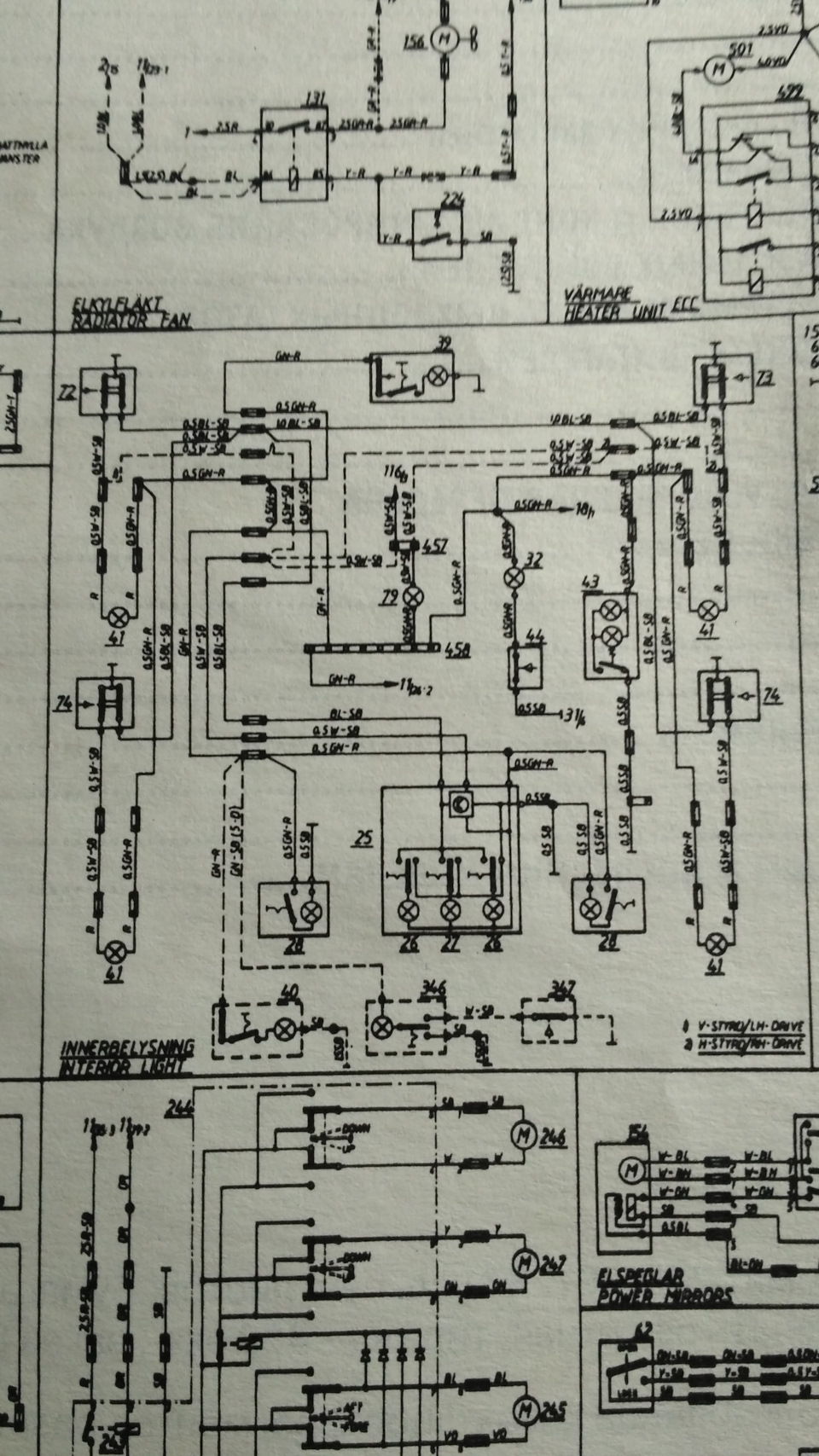

Цікавий ще момент - один раз, в дощову погоду, підсвічування вкартах запрацювало Але момент запалювання ламп відрізнявся від часузапалення лампи в салоні — на дверних картах включався іззапізненням... І все — більше підсвічування не працювало, щоб я неробив. Бо думка дати мінус від кінцевика дверей є — але це щось нете, як я думаю, можу і нашкодити? Знайдена в книзі схема, підходитьчи ні — не знаю . Розібратися в ній мені не представляєтьсяможливим

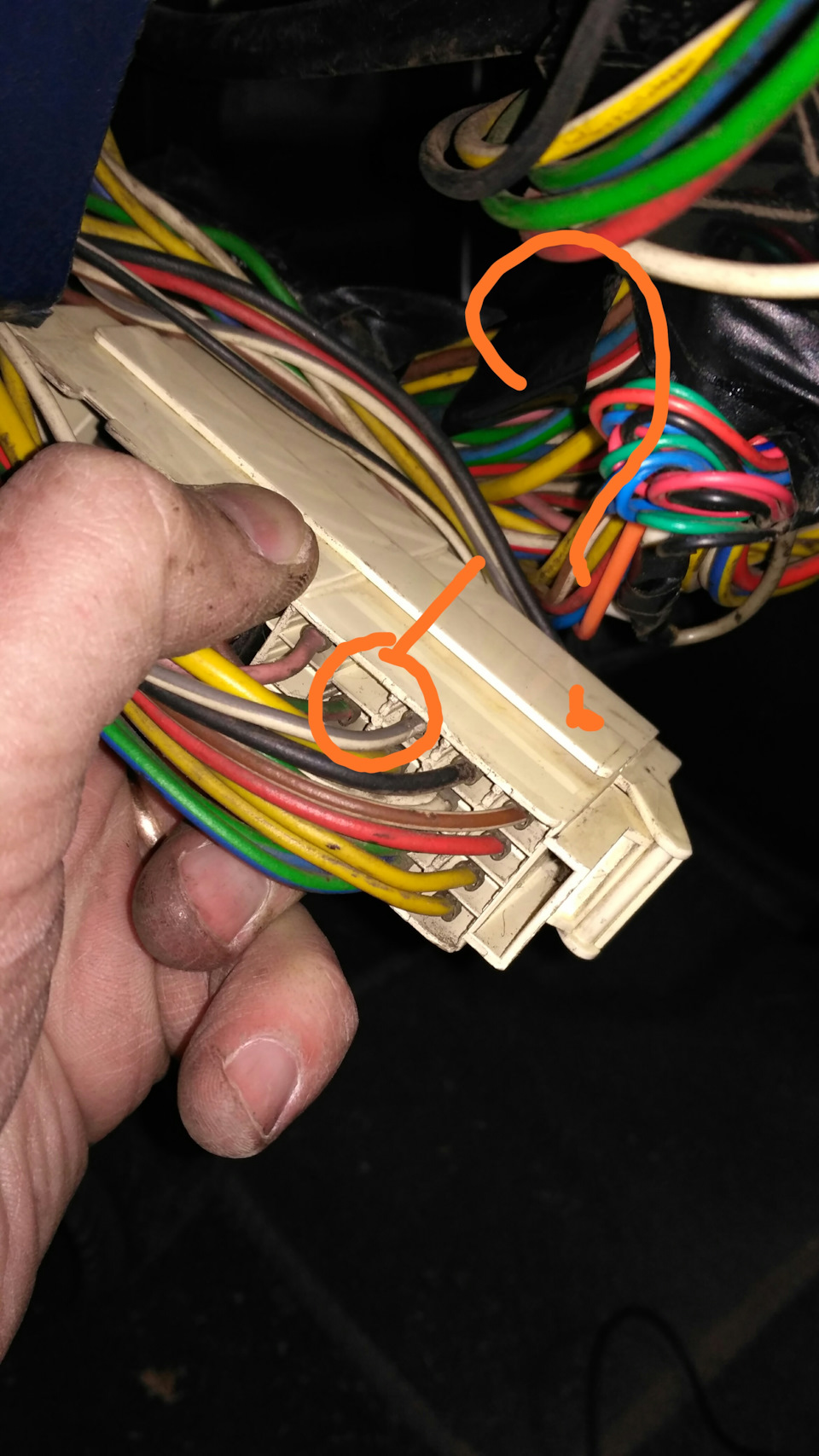

Цей дріт

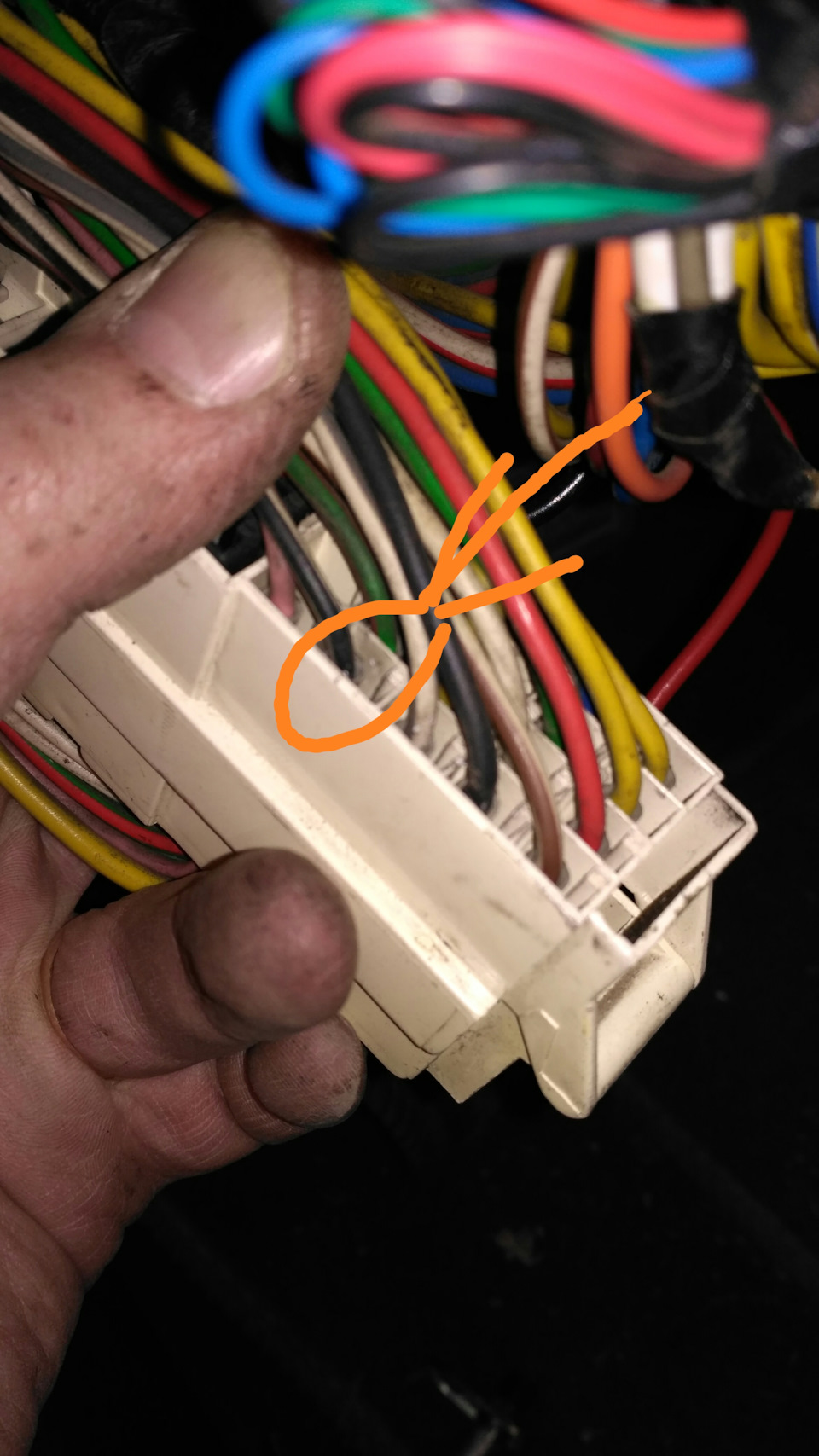

А ось з іншого боку вже немає роз'єму у відповідь, зате поруч двапродзвонюється але з опором десь 500 Ом.
Автоелектриком не є принцип роботи підсвічування в двернихкартах мені не зрозумілий ( Хто може допомогти?






Коментарі19
На 86-й рік у мене схеми немає, тому орієнтуюсь на 90-й (схема на фото). Отже На лампу (10/30 - 10/33) приходить + (зелено-червоний) і керуючий - (чорно -білий) .Якщо + на лампах є значить цей ланцюг працює. - На ваших фото це видно. А він повинен пр...
Спасибі велике за пораду! Кінцевик знімав - він одноконтактний до нього йде просто чорний провід і йде кудись вгору, плюс до нього примотаний провід сигналізації. Все-таки схиляюся до покупки кабель трекера і все добре перевірити. цікаве питання - в ...
А ось те що одноконтактний ... двері не змінювали? Просто у 1985 року (судячи за схемою на фото) взагалі підсвічування дверей немає! І там датчики одноконтактні. Може і на 1986 рік так? Ну і якщо у всіх дверях є лампи, є проводка від них, то поставит...
Дякую за приділений час! Двері змінювалися, якраз удар був колись дуже давно в район стійки з боку водія. Я ось теж думав саме відновити проводку до ламп у картах дверей, поки одним дощовим днем все міфічним чином не запрацювало! Потім день минув, ...
Цей кінцевик не орига. Вони завжди були 2-х контактними. Можливо другий провід кинули в стійку і хер забили. Треба його шукати
Ну вони всі однакові? Хто таким рукоблуддям міг займатися?
Це не оригінал! Хтось не хотів морочитися з чищенням (до речі не завжди допомагає) ось і придбав інші.
Я на цих кінцевиках вже лося з'їв! Щороку дістаю, чищу, збираю. Вони всередині просто в зеленому гівні. Спробуй знайти другий провід у стійці чи забий!
https://megadriver.org/p1014330-remont-koncevika-dveri Ось ще один
Дякую! Будемо шукати)
Добре, замовлю з Лачетті, чого вже там) дженерал мотторс рулит)))) скільки я жигулів зі своєю Вольво викинув, ех)
А ось і мій досвід розбору
Ти мав рацію! Дійшли руки встановити двоконтактний кінцевик від Лачетті і поритися в стійці дверей. Якого було моє здивування знайти там чорно-білий провід з окисленим наконечником! Все запрацювало!
Якщо плюс є рахуй перемога, скільки не чистив кінцевик все лажу. Купи новий. Все правильно ти розібрався, мінус йде через гвинт кінцевика на кузов
Спробуємо) але як так? Салонне світло працює від тих же кінцевиків і все працює. А ось підсвічування у дверних картах - ніде(
Ось тут так) містика)
У даного кінцевика два контакти. Один включає світло в салоні, а другий твоє підсвічування у двері. У всьому винен цей злосчастий кінцевик. Спробуй поміняти на кінцевику місцями проводи. Має бути тоді навпаки, у двері загориться, а в салоні немає. Як...
Має бути контакт гарний там де кінцевик прикручується до кузова.І ще, самі кінцевик всередині окислюватися люблять.
Я все почистив, лампа підсвічування салону від кінцевиків працює чітко. А ось підсвічування в дверних картах - ніяк(
