Fiat DOBLO ПТФ по-заводу Part 5 (роботи в підкапотному блоці запобіжників з установкою 3-х відсутніх PINів у роз'єм підкапотного блок запобіжників для передніх ПТФ)

І так продовжуємо встановлення передніх ПТФ так би мовити "по-заводу". Так ось початок, продовження-1, продовження-2 іпродовження-3 підводять ближче до мети.
Тепер усі роботи по впровадженню PINів у роз'єм підкапотного блокузапобіжників. (так звані "виконавчі").
Окрем ВЕЛИЧЕЗНИЙ ДЯКУЮ друзям, які спонукали Мене на ці маніпуляціїі супроводжували (в "телефонному режимі") всі дії (у випадкахзатику).Це krasavcheg І samogon318 Діма, як і Я в основному руками працюємо (і трохи головою), а ось Саня -це наш "гУРУ електроніки". Схеми читає як Ми газету. Паяє всякіблоки, приблуди. Групі немає жодної скривдженої Санькою людини.

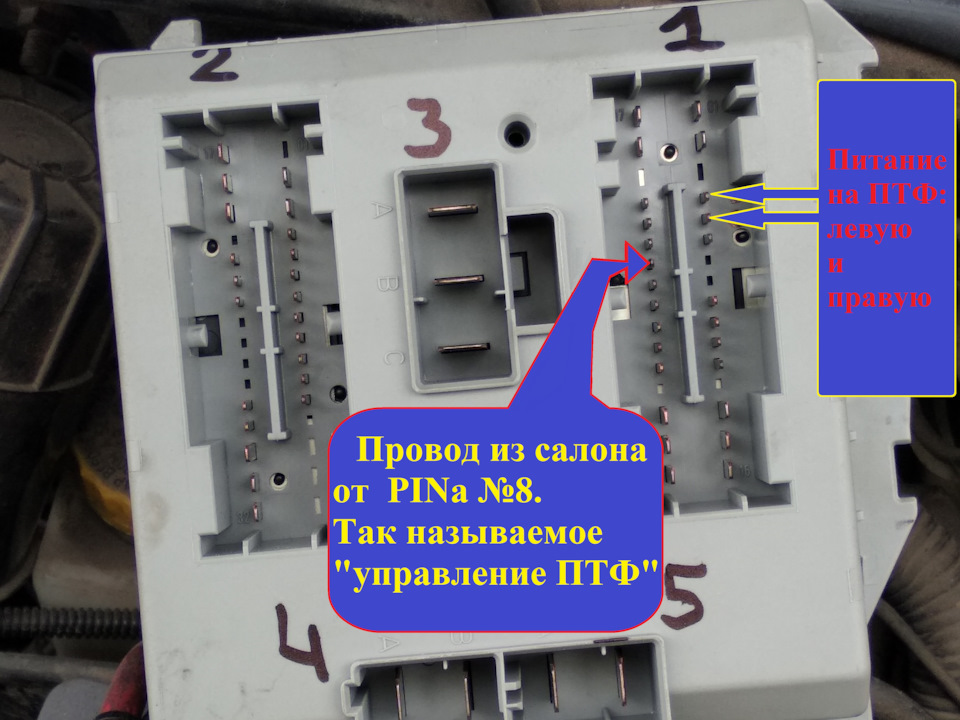

Минулий пост закінчився на розмітці місць (вірніше проводів) упідкапотному блоці запобіжників.

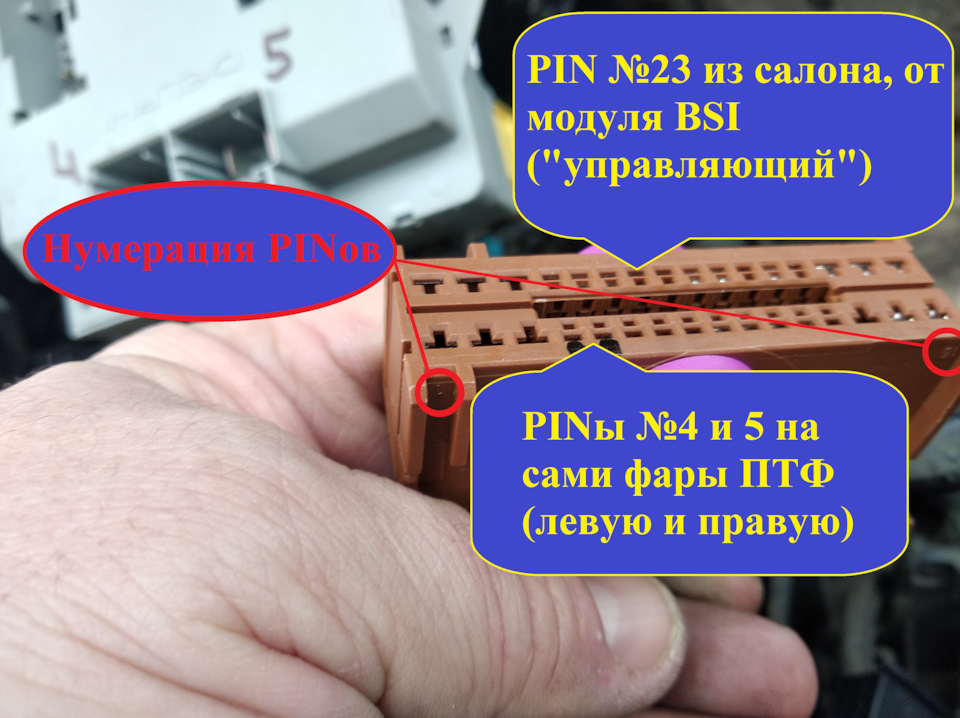

Ось до цих штирей необхідно в роз'ємі коричневого кольору<

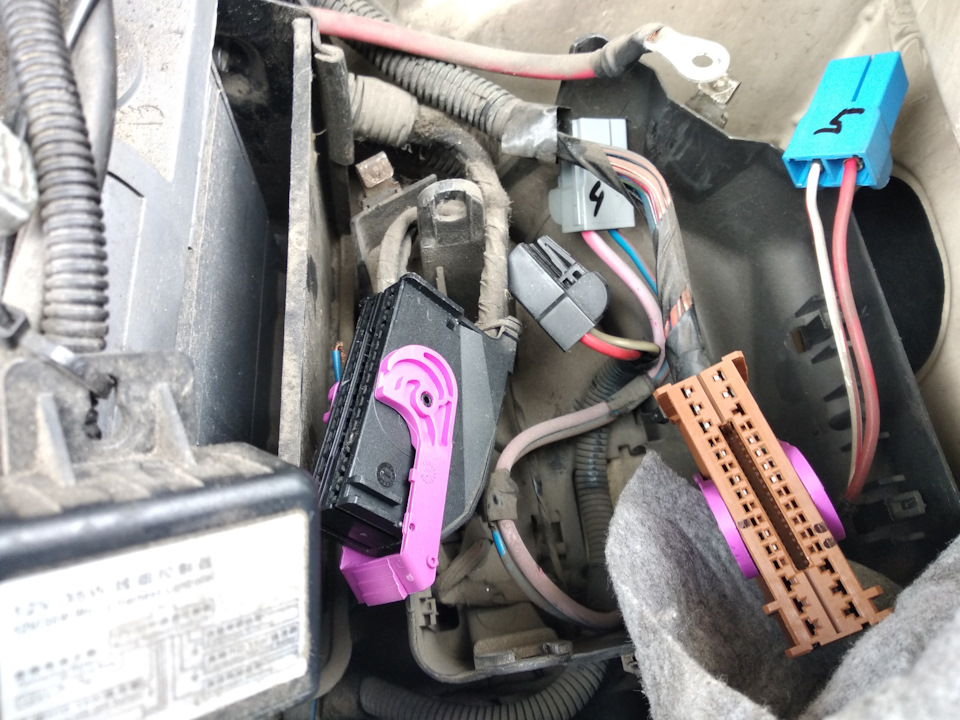

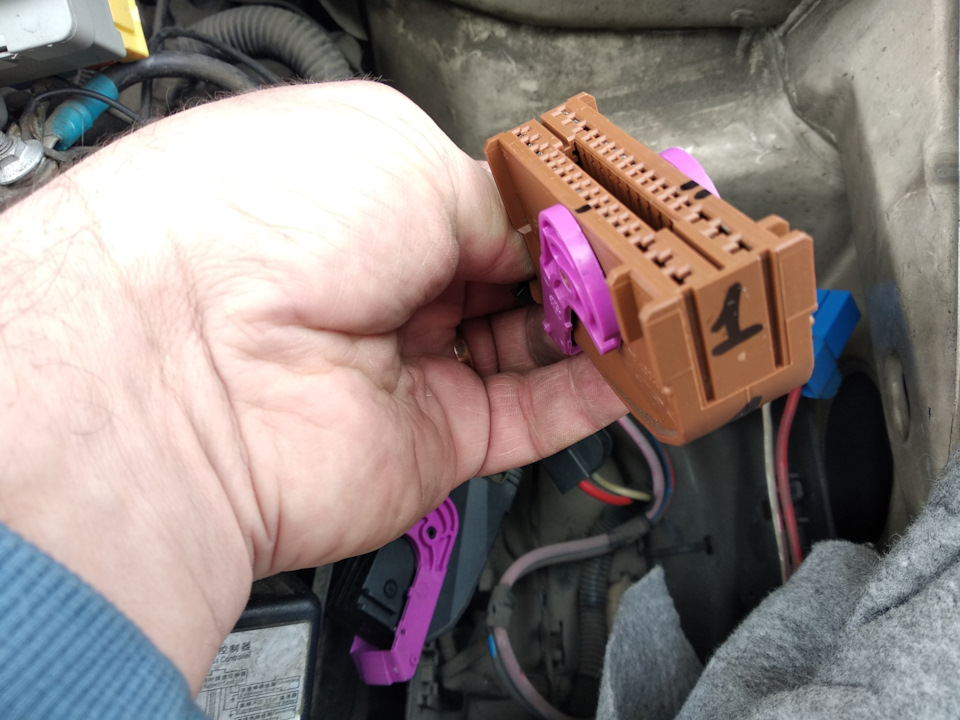

Це 32-вух PINовий роз'єм (у Мене він під номером №1 вийшов)коричневого кольору. За розташуванням він далі від мотора (ближчедо колеса). Помічені місця під PINи поки порожні. Для встановленняPINів, що бракують сам роз'єм треба "розколоти" (ну не буквально -розібрати треба). З боку дротів видно засувки. Їх дві штуки. Вшир, тим самим вивільняю засувки із зачеплення.

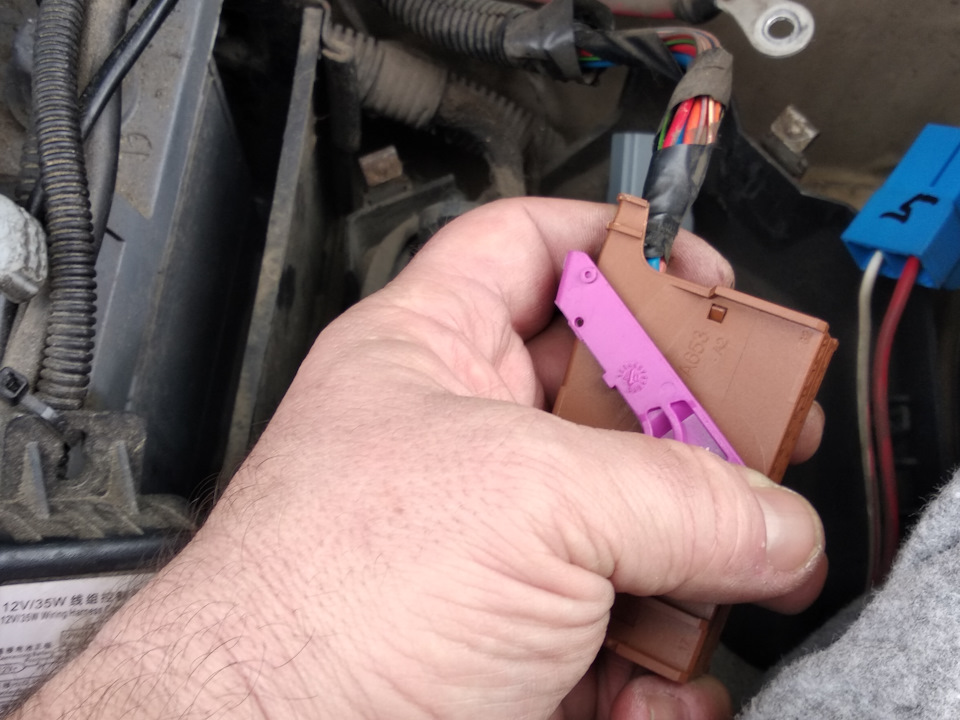

Дві плоскі викрутки виводять із зачеплення засувки

Далі блок з PINами висуваю назад щодо корпусу роз'єму.
< /p>
Дістаю колодку з PINами
Колодка з PINами відокремилася від корпусу і готова взяти в себетри дроти, що бракують, з PINами.

Ось вільна колодка. Знову видно помічені місця. Вони поки щопорожні.
Проводи з відповідними PINами взяті з "донорських" роз'ємів. Ізнову окреме СПАСИБІ розбирання у м. Суми (і особисто Сергію) заподаровані роз'єми для навчання, усвідомлення (як, що й навіщо) таможливості дооснащення автомобіля "плюшками".
Ось проводи з PINами з донорського роз'єму PIN вставляєтьсявідповідною стороною в "колодязь". Інакше замок тримати PIN небуде. Ну і вкладаємо додані дроти в "косу" роз'єму. Фіксуємоізолентою.
Додані дроти фіксуємо в косі
І збираємо роз'єм, насуваючи корпус роз'єму на колодку з PINами доклацання.
Ну ось, PINи додані . Можна зафіксувати всі роз'єми на підкапотномублоці запобіжників і сам блок ставити на штатне місце.
Pіни додані

Пара рухів і блок вже на місці.
< /
Не порушуючи традицій показання одометра PS:На сьогодні з роботамизакруглився. Зателефонував друг із м. Вінниця Леонід(leonid211f). Він із дружиною брав участь у виставці уПалаці Спорту. Ми вирішили зустрітися, потріскати і кави попити.Так Я і з'їздив до Льоні на зустріч.
