Даний запис буде корисним для тих, хто не має замка дверей зпроводкою штатної сигналки, або хто захоче перенести функціюдоведення на брелок сторонньої сигналки.
Для того щоб це реалізувати, нам знадобиться купити модуль-релечасу з тригером (зовнішнім сигналом) та 5-ти контактне реле.

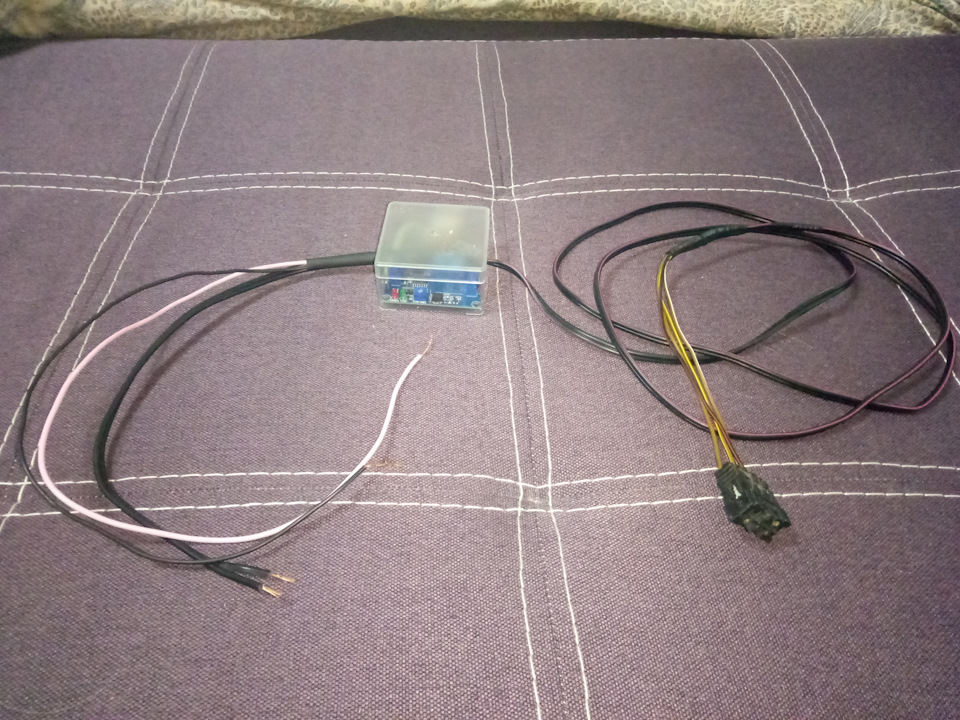

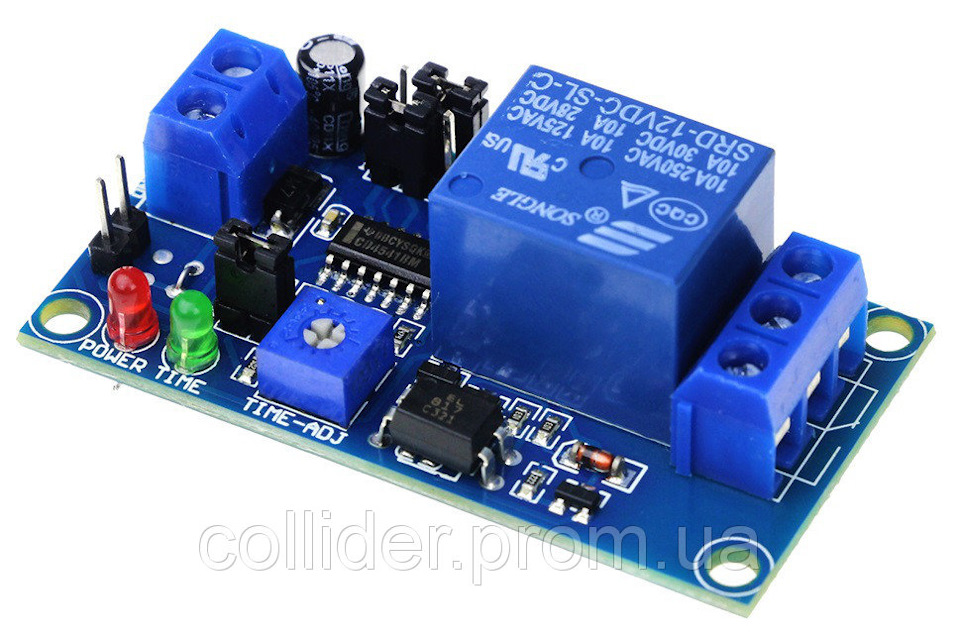

Модуль- реле часу з тригером

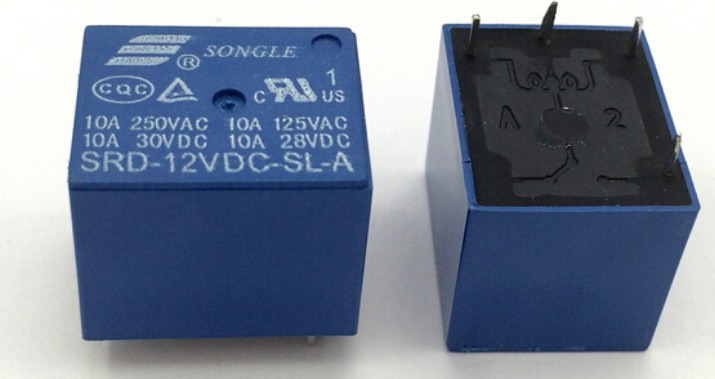

5-ти контактне реле

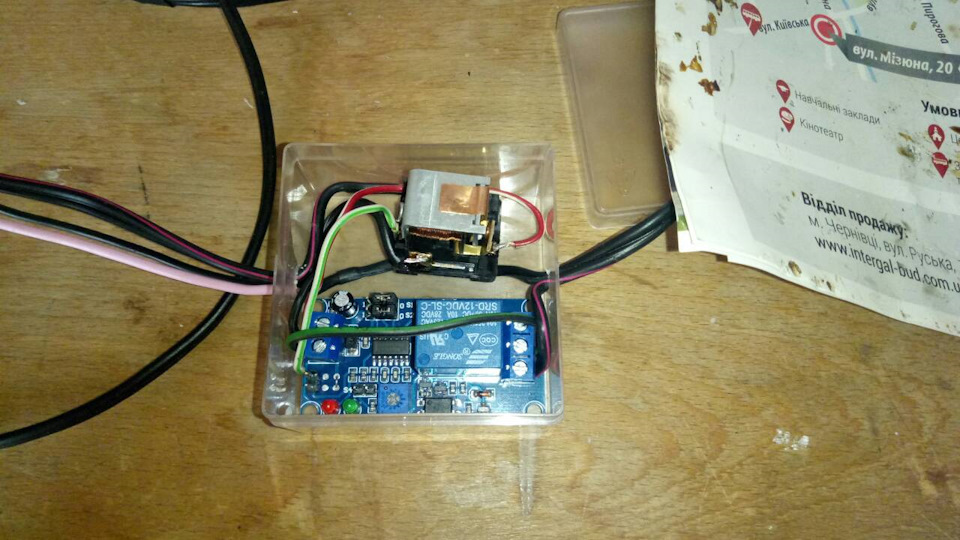

тригера реле часу треба короткочасний сигнал "+12В", а ЦЗ (сигналка) закриває у нас замки при короткочасному "-". У менележало без діла звичайне автомобільне 5-ти контактне реле, томуінше купувати не став, а доопрацював його.Перевірку все релеприклеїв до коробки щоб не танцювали всередині.
Перемичку S1 ставимо в положення "1", перемичку S2 - в положення"0", перемичка S4 - присутня. У процесі її величність Схема.Зазнавала кількох доопрацювань у процесі підключення. Вікназдіймалися, але двері не зачинялися. Тепер все ок =)
Відео роботи
Коментарі20
Крутяг))Молоток)
Спасибі)
На схемі показані лише передні двері, а задні як підключав?
а задні ні на що не впливають
Це як?..= \Вони ж теж піднімаються?)

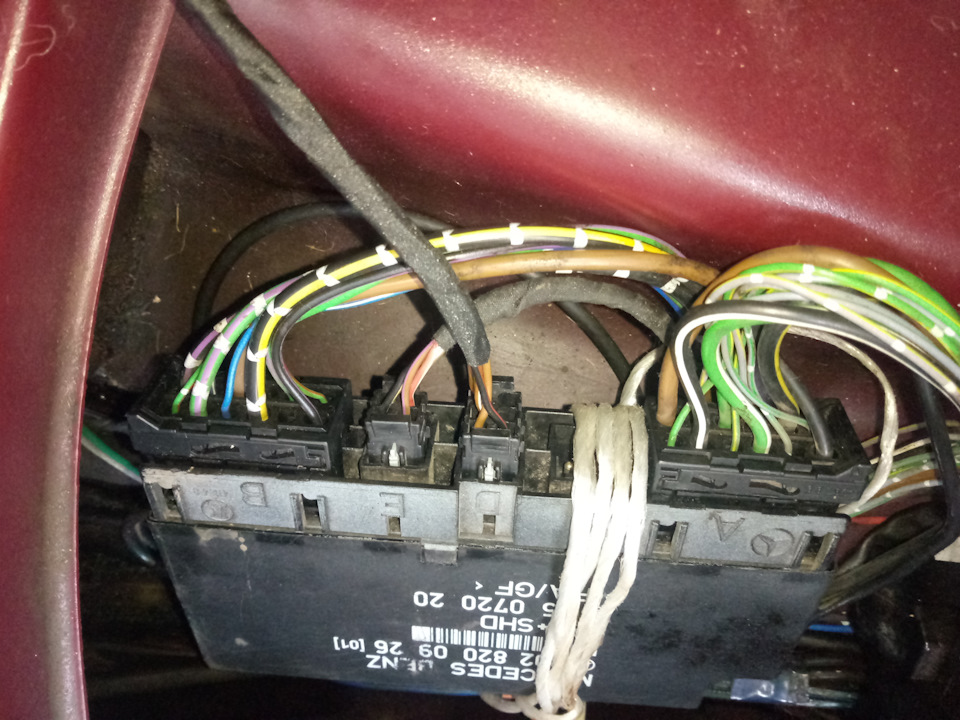

Блок комфорту піднімає всі 4 вікна. У задніх дверях немає ніякої проводки, яку треба колгоспити. Для доведення ми підключаємося не до дверей, а до БК.
Ок, все зрозумів))
Млинець, у мене доводчики не роблять, хз куди копати ...
тут проблема або в замку або у проводці. Якщо звичайно така функція передбачена твоєю комплектацією.
Подавав мінус на фішку Бк, релюха клацає, але вікна стоять, куди копати не знаю.
На контакти 1, 3, 5 повинні приходити мінуси від дверей і багажника, коли актуатори вже закрилися.
Це я розумію. А для спрацьовування начебто мінус повинен з'явитися на 4 контакті, ось я на нього подавав, але крім клацання нічого не відбувалося(
на 4 контакт приходить провід від багажника, сумніваюся, що від нього БК доводить вікна та люк.
Наскільки я зрозумів, то 1,3,5 це контакти замків передніх дверей і багажника, 2,6 це контакти ІЧ, у кого немає, там порожньо, залишається 4. Або куди тоді подати харчування, щоб перевірити працездатність?
ні, за доведення відповідають контакти 2 і 6. 2 за відкриття, 6 за закриття вікон і люка. І це не при ІЧ. При ІЧ сигнали думаю подає на БК сама сигналка штатна.
Ок, дякую, завтра спробую на них мінус подати і подивитися, що буде. Ну у мене вони порожні, як і на всіх машинах без ІЧ, думаю, це з нього)
А якщо ІЧ немає, а стоїть просто штатна сигналка як тоді?)))
З ключа, як і скрізь))
правильно, але не скрізь. У цьому випадку сигнал йде на бік від самого замку.
Так, на Бк надходить сигнал від когось замку, і поки ти тримаєш ключ, на нього йде мінус, у мене просто питання що цей мінус повинен змінити, щоб спрацювала доведення. Мені потрібно з'ясувати їхню працездатність, щоб потім підключити до сигналу)
