Встановлення протитуманок

З моменту покупки хотілося рідні протитуманки, але коли людизакушують ціну у 700 грн за штуку, бажання пропадає. Десь рік томузнаходив на аукро пару фар, ціна однієї 350 — другої 400. На тій, що 350 взагалі кріплень немає, на тій, що 400, половини кріпленьнемає, продавець за 300 віддавати обидві не погодився, але тутнещодавно колупав сландо і знайшов пару за 350 грн. Фари так, виявилися трохи втомленими, але робітниками, з кріпленнями і заприємну ціну. Взявся за справу. Те, що проводка стирчить знизу, язнав, але розібратися в ній напевно неможливо Схем підключеннязнайти не змогли, де реле ставити — незрозуміло, проводку в районікнопок я не знайшов і вирішив провести свою. Купив реле іззапобіжником, роз'єм для реле — щоб було зручніше, роз'єми дляпідключення фар двоконтактні (раптом доведеться знімати), дротиперетином 2, 5 у мене залишилися після ремонту в квартирі, і взявсяза роботу. Плюс на фари до реле я взяв прям з коробки під капотом вякій стоять релешки і запобіжники, мінус взяв поряд з коробкою (вінтам на кузов йде), цей же мінус для котушки реле, а плюс длякотушки реле став питанням. Спасибі шановному krava626— без його допомоги та ідей мені довелося б на порядок важче.Загалом хотілося зробити як належить (щоб увімкнути протитуманкиможна було тільки при включеному ближньому світлі фар), і це вжереалізовано у мене в машині на кнопці включення задньоїпротитуманки. Ставити додаткову кнопку, або колгоспити щось щевзагалі не було бажання. Дістався до кнопки, довелося зняти пластик— де кріпиться трос відкриття капота, зняти кожух керма, відкрутитище два гвинти, і потім із засувок висмикнути чорну панель зкнопками та повітряним від пічки. Кнопка має затискачі зізворотного боку, зняв відносно легко. Як виявилося (я і не знав) -у мене в кнопці була лампочка, що згоріла, і вона не світилася, коли включаєш габарити, таку маленьку кнопочку знайти нереально унас, був припаяний малесенький світлодіод, засвітилася добре :)Далі на роз'ємі було 4 контакти. Один – для освітлення лампи, другий – для розмикання ланцюга. І я спочатку затупив, т.К. Думав —що розмикається мінус, а перевірити одразу з увімкненим ближнім недодумався, адже плюс там з'являється лише тоді. Загалом у менерозмикається контакт кнопкою між чорним та коричневим дротом, +приходить з коричневого на чорний, до чорного і припаяний для реле, для котушки. Провід у салон простяг дуже легко і вдало, на фотовидно. На реле був запобіжник 30А, поставив замість нього 25А знеробочого доводчика, який нещодавно замінив. Задню протитуманкудумаю замінити на світлодіодну лампу, раптом доведеться багатосвітити, боюся — щоб фару не поплавило. Роз'єм для реле = 8 грн
Рознімання для фар = 10 грн

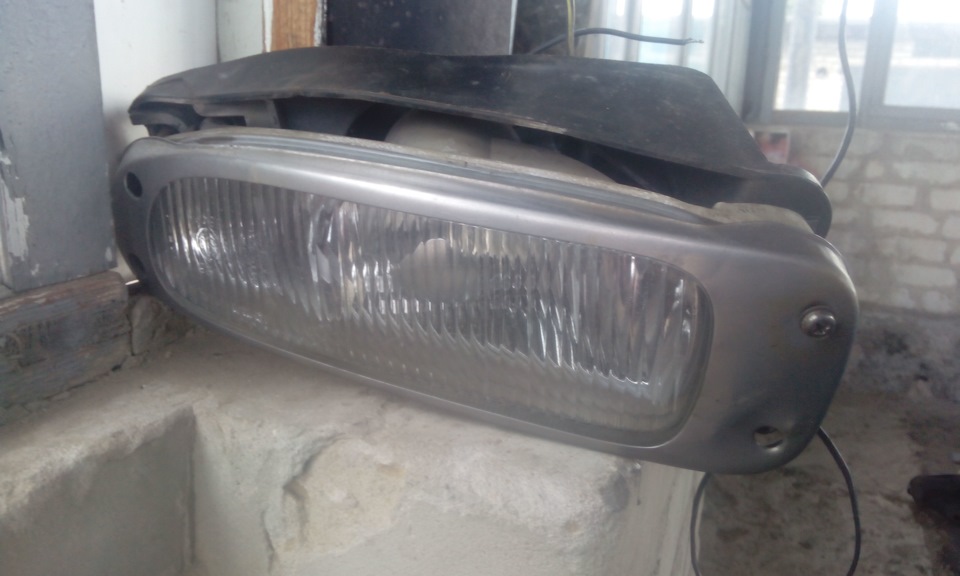

Ось такі фари дісталися

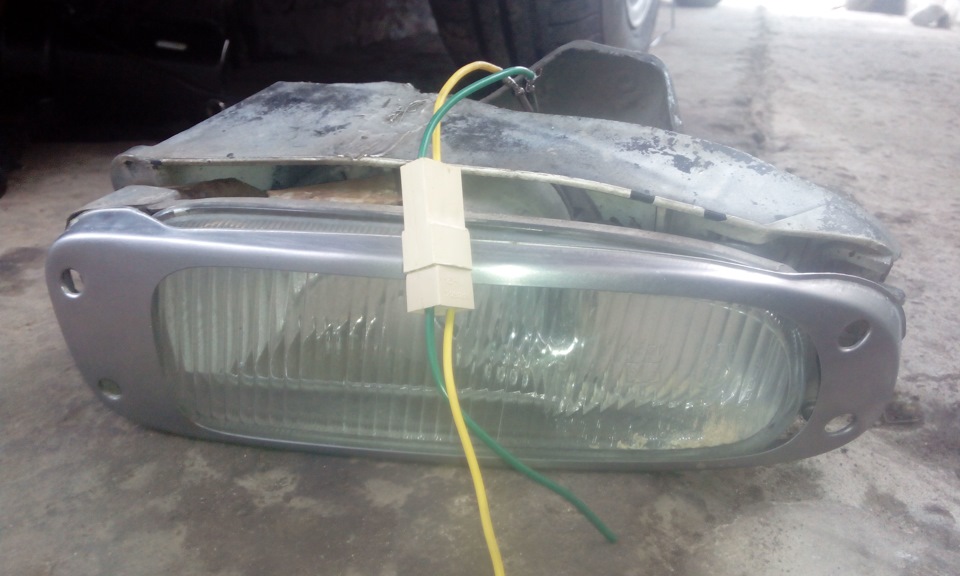

Припаюємо роз'єм

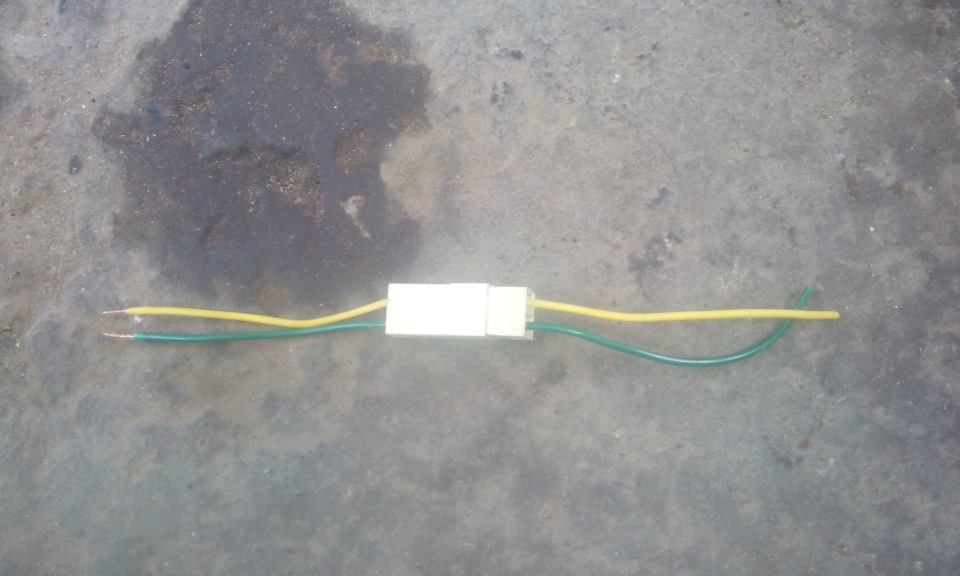

Ось такий роз'єм знайшов

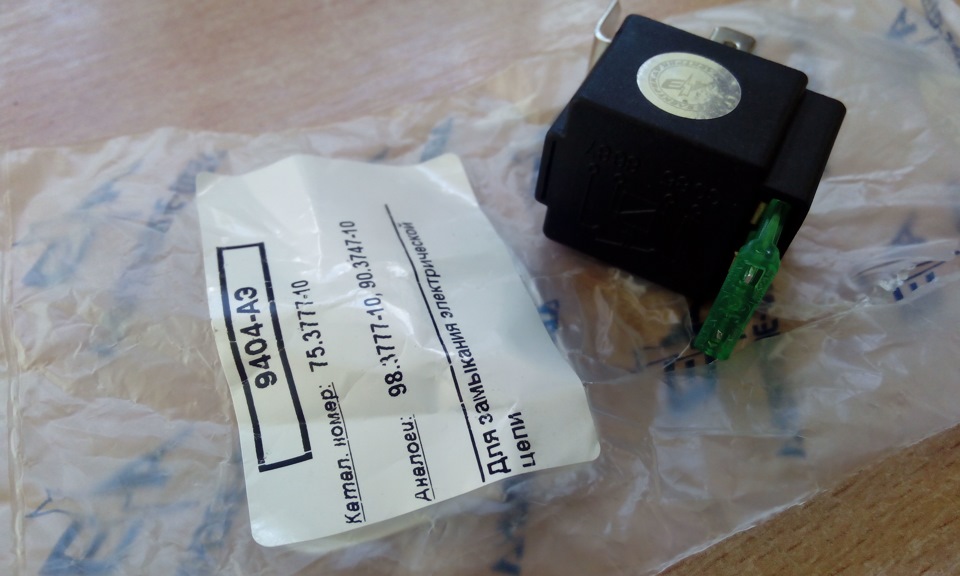

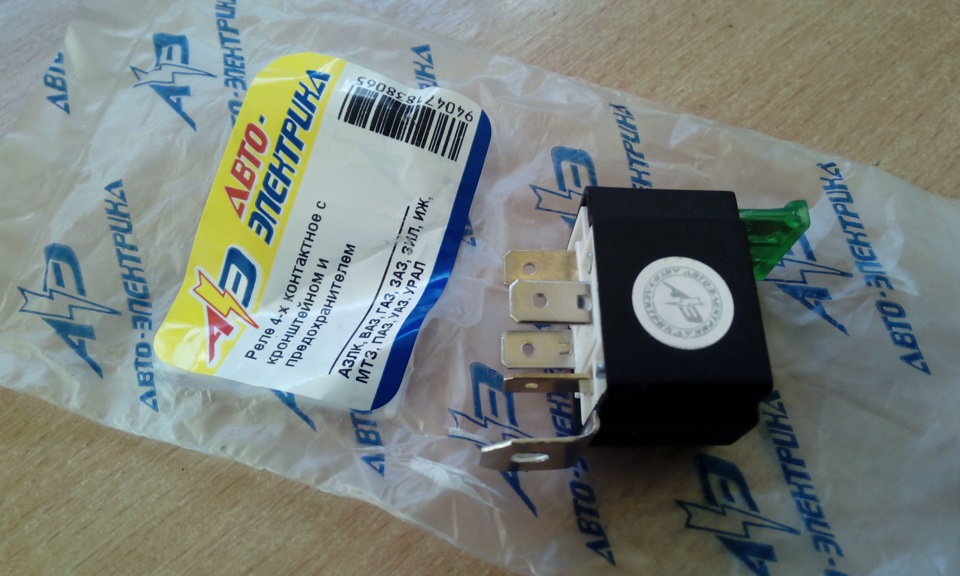

4- х контактне реле
З іншого боку
З третього боку :)
Раз'єм для реле з зайвим білим проводком
Розрізом для реле з зайвим білим проводком
Роз'єм кнопки, припаявся в нього до чорного проводу<
Свтодіод готується до паяння в кнопку
Ось так припаявся світлодіод
Сюди вирішив розташувати-покласти реле
Здається місце придатне
Ось так у закритому вигляді
Тут я провів провід до кнопки в салон<
А ось ця гадина була згоріла
Так тепер світиться кнопка
Без світла
Ближнє світло
Ближнє + ПТФ
