Усім привіт.
Вже два місяці як не можу, то доробити, то написати тут запис просвої ПТФ.
Приблизно в грудні 14 роки купив ПТФ, поставити не було то часу, томожливості, то сил.. Зайнявся установкою наприкінці січня — напочатку лютого 15 року, близько двох місяців катався з ПТФ убагажнику.
Підсумок такий:
А тепер по порядку.
Я хотів встановити ПТФ з включенням від такої кнопки, як на ПТФзаднього стопа йде, навіть кнопку купив. Можливо ми з корешем неправильно розібралися, але поки ми з'ясували, що кнопка працює не взвичайному режимі включення, після натискання є таке припущення, щосигнал подається не на реле, як я хотів, а на блок керування. Покиз кнопкою питання залишилося відкритим і я підключив ПТФ в ланцюггабариток, в результаті вони працюють одночасно, а потімрозбиратимуся з кнопкою і зі схемою її підключення.

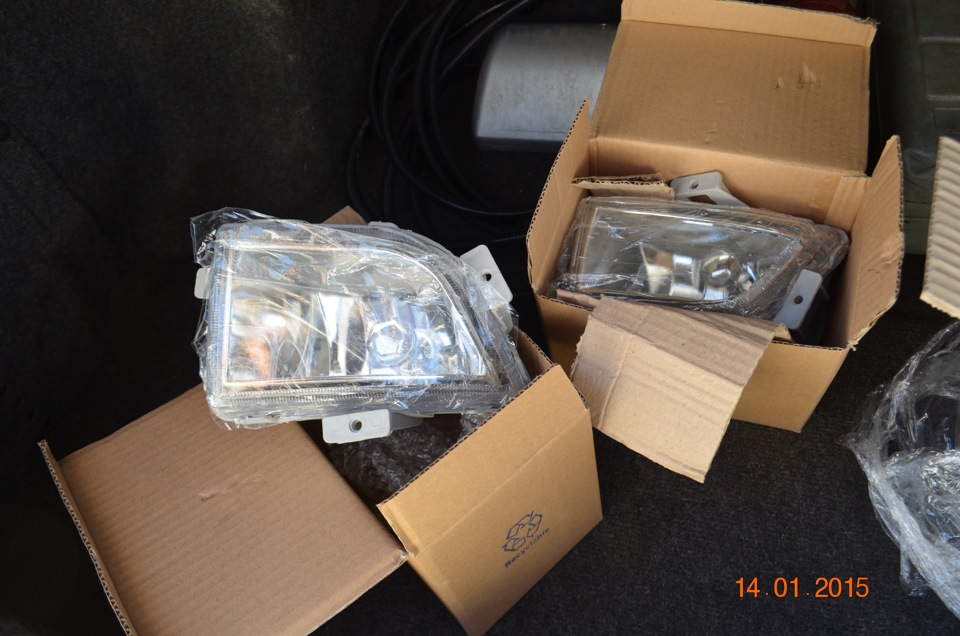

Купил стандартні ПТФ для Авео Т200:
< /p>

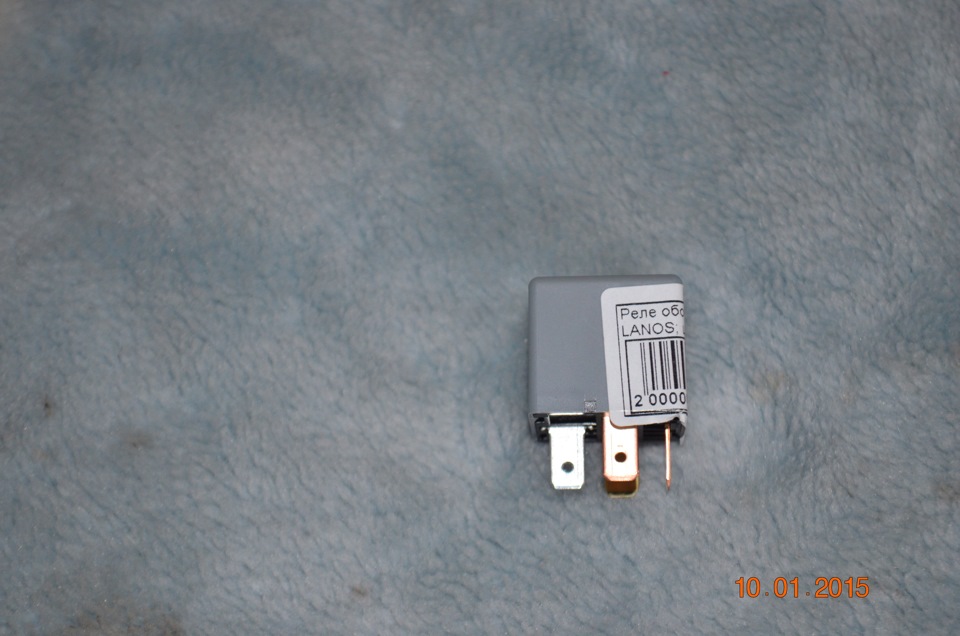

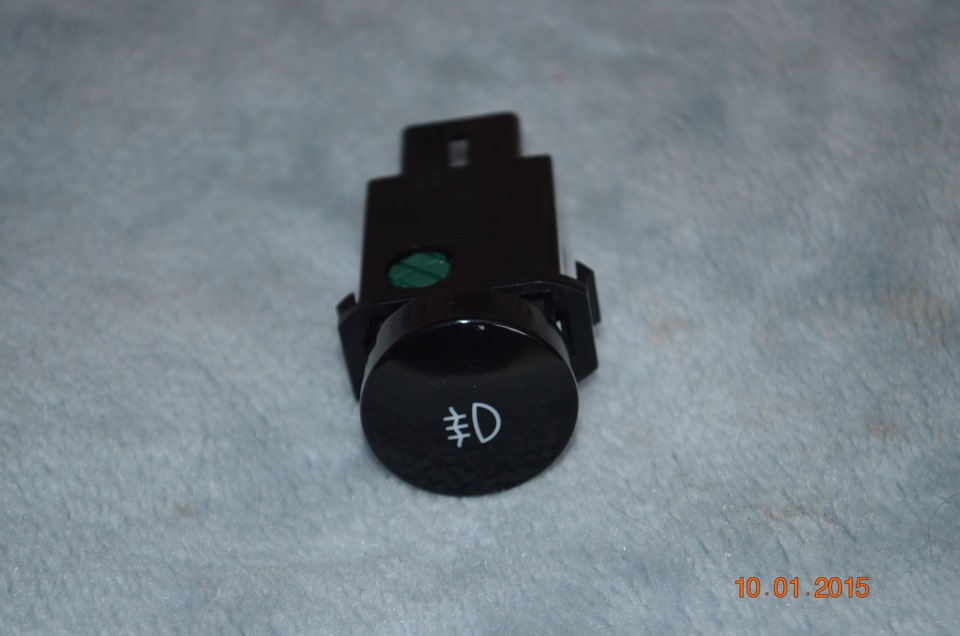

Для інформації, сама кнопка ПТФ, яку хочу таки підключити. Потрібнорозібратися, як це зробити. Якщо є порада, то із задоволеннямвислухаю. Реле стандартне, взяв таке, як на обігрів заднього склаАвео:

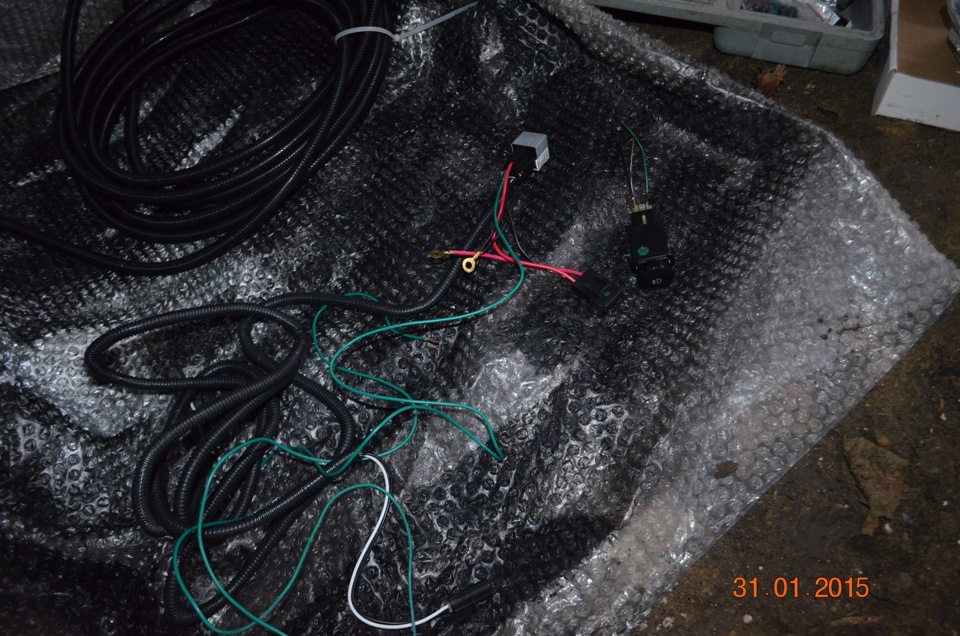

Проводку купив для ПТФ від Ланоса, хоча чесно, даремно переплатив, потрібно було самому її зібрати:Ось що було від господарівминулих:
>
А ось уже ПТФ стоїть на машинці:Дуже добре, що в бампері йдутьстандартні кріплення, призначені для встановлення ПТФ. Тільки одинмінус, можна зняти захист крила, це найбільша незручність. Якщо збоку бочка омивача скла ще зручно дістатися, то з боку повітряногофільтра піпець, дуже мало місця і незручно, доводилосяпристосовуватися за обставинами.
З боку омивача скла:
>
Проведення зручно проводити через технічний отвір, з боку лівогокрила (сторона омивача лобового скла)
Ну і результат того, що було:

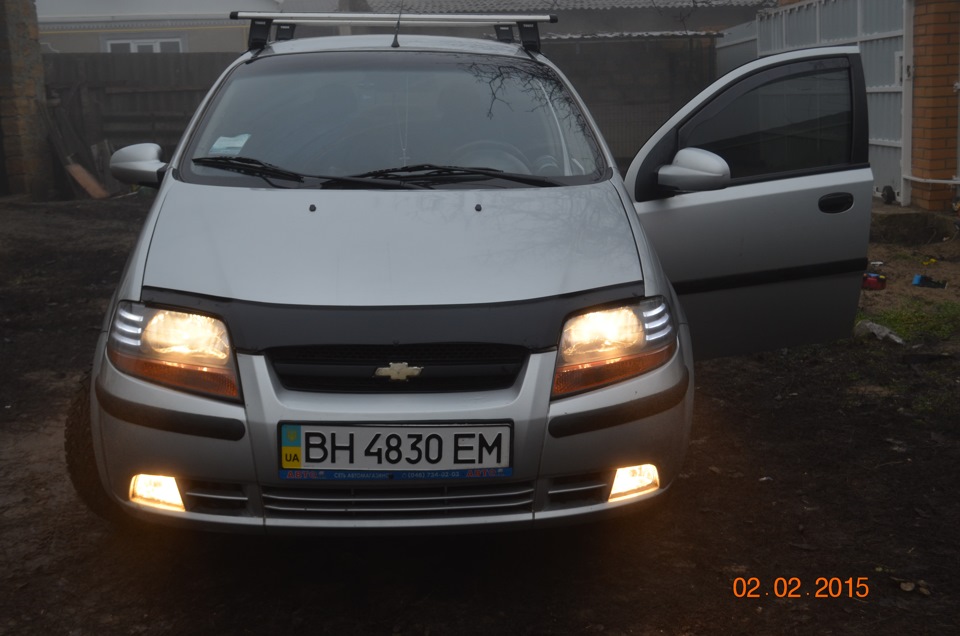

< І тепер, те що вийшло:Ось і все, тепер потрібно розібратися зкнопкою і закінчити це питання. Перемикач світла з ПТФ підкермовим, не наважився ставити, тепер розумію, що дарма. Але вжекуплена кнопка і доводитиму питання до кінця з нею. Лампочки купивOsram Allseason Super H3 +30%, колір теплий.
Усім хто прочитав і кому було хоч трохи цікаво, УПС. Удачі.
Коментарі19
Добрий день! так підкажіть рампінування самої кнопки
Привіт є католожні гомери цих фар? А то замовляємо все не такі приходять((
Привет! Собираюсь тоже ставить птф на авео Т200 и подключать через кнопку) кнопку купил, а гнездо под неё найти не могу, подскажи где ты его нашёл)
Подключил птф через кнопку заднего птф? если да то как это сделал, я тоже так хочу подключится.
Подскажите пожалуйста каталожный номер птф
Доброе время суток, подскажи пожалуйста номер кнопки!
Де кнопку купив?
я розібрався з кнопкою, можу схемку кинути, потрібно інше реле. У мене теж питання як джгут проводів в салон завести, захист важко знімати?
Доброго дня! Скинь будь ласка і мені схему підключення кнопки, я чот заплутався ... потрібна розпинування контактів самої кнопки, з іншим начебто розібрався.
у мене все докладно розписано. на реле є нумерація пінів. пін №1 підключаєш до клем + АКБПін №2 буде порожній, Пін №3 мінус на АКБ, Пін №4 до + на ПТФ, Пін №5 на кнопку включення ПТФ а другий провід із кнопки на масу., Пін №6 я запитав від + габариті...
друг, я зрозумів, але це ж розпинування реле, а я не можу розібратися з самою кнопкою ... не зрозумію на який контакт приходить плюс, на який мінус ... і взагалі кнопка що розмикає плюс або мінус, допоможи будь ласка з розпинування саме кнопки ПТФ, я...
а, все, вже розібрався
яка розпинування кнопки? теж хочу підключити птф від цієї кнопки. напиши як підключити птф замість задніх від габаритів
скинь мені схему, будь ласка, як підключити птф від кнопки
ок кинь схему буду радий.
реле від ВАЗ 2114(10), № реле 27.3777. Кожен контакт пронумерований.1 - товстий червоний провід (постійний + наявний навіть при вимкненому запаленні);2 - не задіяний;3 - чорний провід (мінус постійний) ;4 - + до ПТФ;5 - на кнопку ПТФ, другий провід з...
Я ЗПТФ підключив до ліхтаря заднього ходу, а ПТФ до кнопки ЗПТФ.
У мене куплена така додаткова кнопка, я не можу зрозуміти вона безпосередньо йде або через якийсь прилад. Якби на пряму, то підключити не складно, але мені кажуть що вона може працювати на розриві через (електрики знають) фігнюшку якусь .
Добрый день. Расскажы как подключил, не могу сам разобратся.
