Установка KENWOOD DDX4053BT

І так - настав час ставити магнітофон =)
Вибір мій упав на KENWOOD DDX4053BT, основні характеристикипрочитаєте самі а ось мої вимоги:
— 2 din
- можна відключати дисплей а звук з диска, флешки, диска і тюнеравідтворюватися
- крутка - регулювання гучності і при натисканні йде пригасаннязвуку на мініму (дуже важливо для мене)
— підключення відеокамери назад;
— якість звуку і також його налаштування, особливо баланс звуку всалоні
— також як би можливість підключення ще одне монітора який хочупоставити назад
— ну і на другому плані стояв блютус, для спілкування по телефону, а саме приємно синхронізується і працює з iPhon 4
— зовнішній вигляд
функція — при включенні габаритів автоматично притушовуєтьсяпідсвічування (правда ще не підключив)
— Флешка в бардачок — не люблю колись перед носом стирчить іморгає.

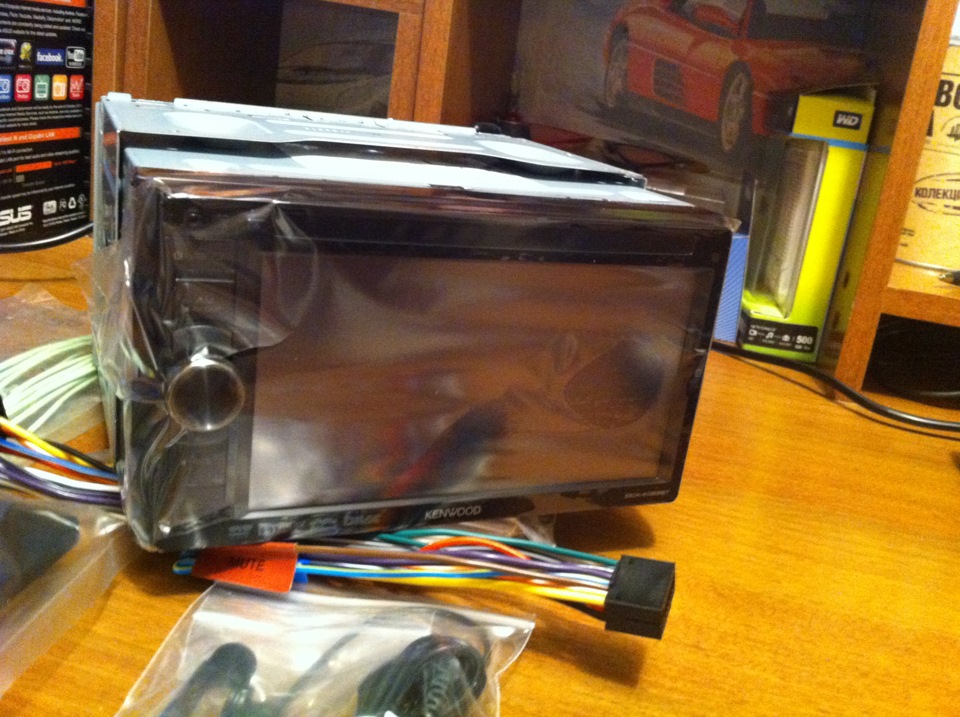

Роздруковуємо сам магнітофон:

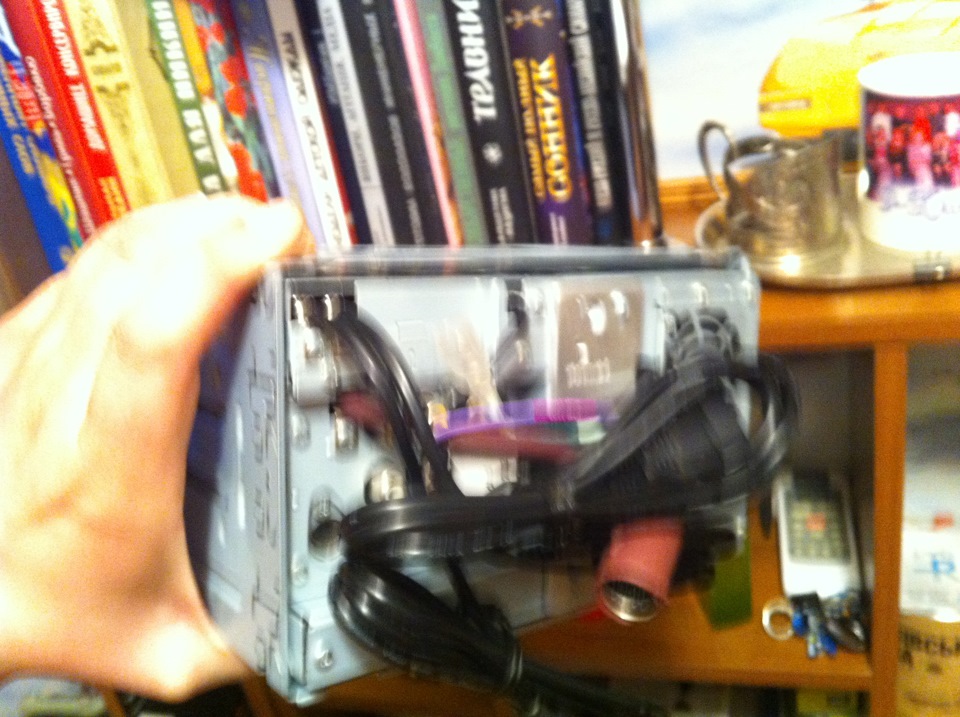

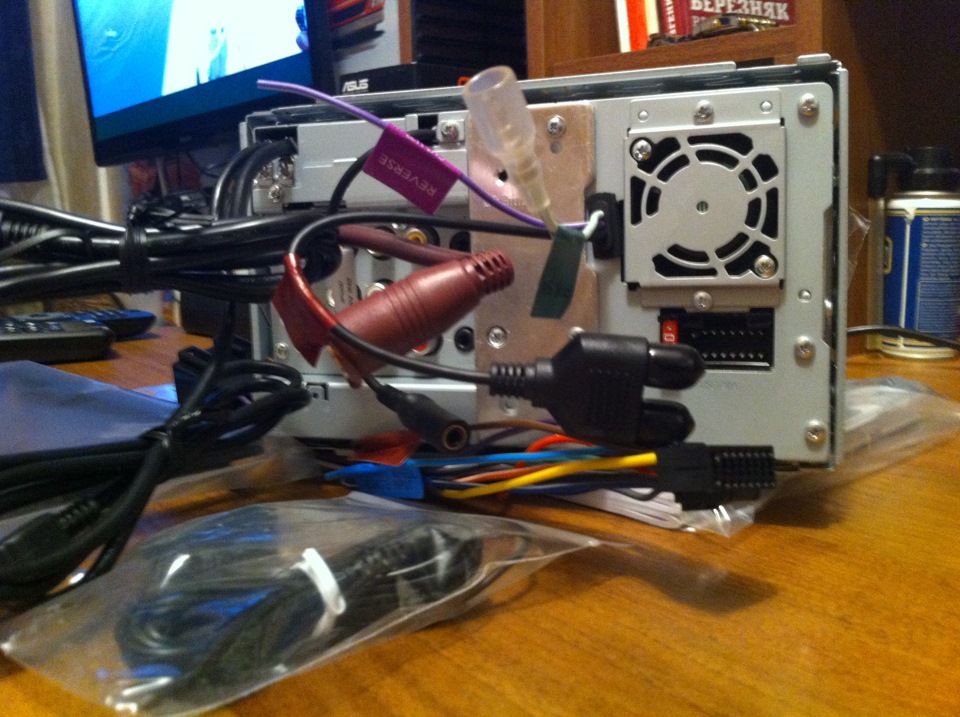

Розпаковка - комплектуючі
Розпаковка - комплектуючі
Розпаковка - комплектуючі
Тепер приступаємо до встановлення:
< Для початку над магнітофоном знімаємо козирок і за козирком щемаленька пластикова ванна - знімаємо впевнено там все на клямках, демонтуємо стару магнітолу, знімаємо чорний кант де у вас магнітолаі знизу поличка для безглуздих речей. Потім порівнюємо проводку, точніше її перехідники і з'єднуємо згідно з інструкцією, якадодається до магнітоли, у мене це робив мій однокласник, якийпрацює на СТО — електриком, хоч і я розбираю, але вирішив цюпроцедуру довірити йому.

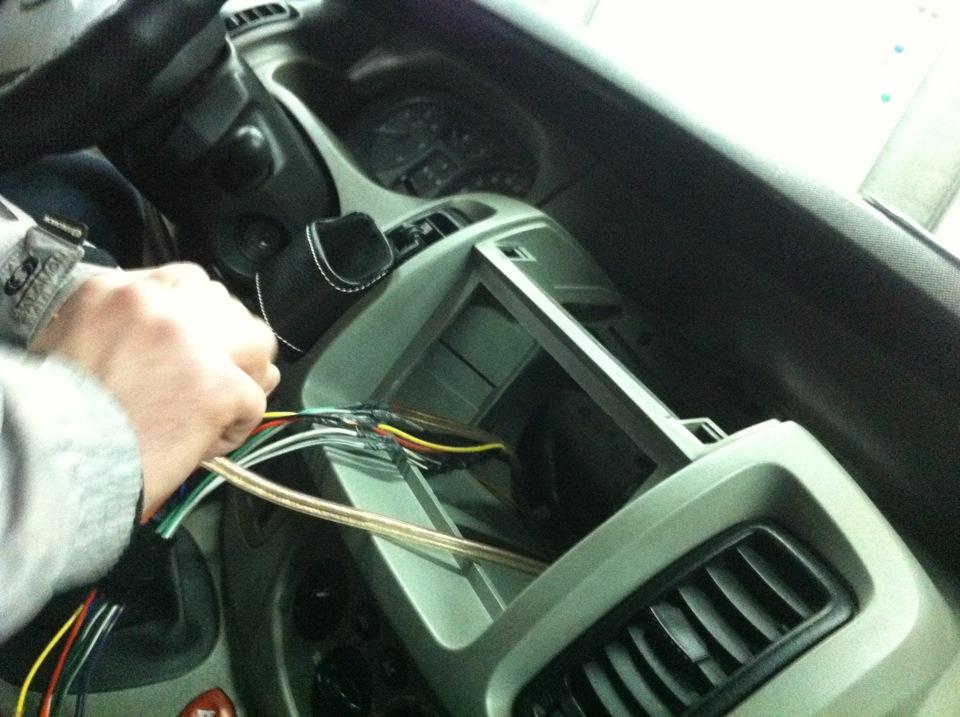

> Підключення проводки\перехідників

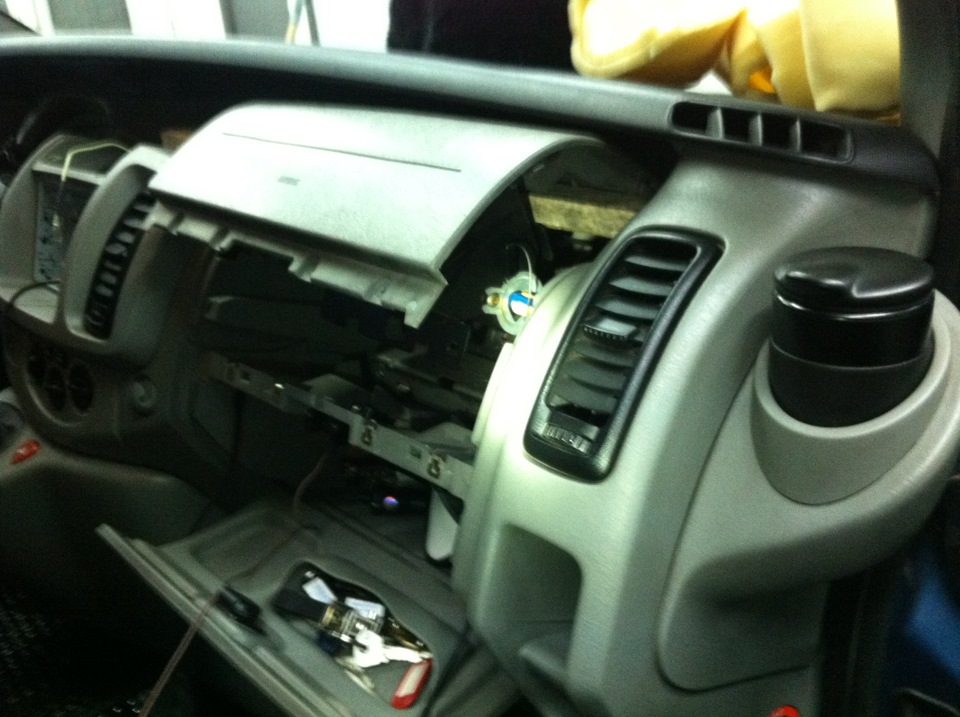

Поки він займався проводкою основний вирішив прокласти шлях для USB- це було так:Відкриваємо бардачок і у верхній частині є 4 болтавідкручуємо їх, дивимося в бардачок і у верху бачимо з боків углибині є ще 2 болти і їх відкручуємо їх і з легкістю піднімемоподушку, але не в жодному разі не від'єднувати її так як можевистрілити, ну або якщо дуже потрібно то відключіть акумулятор.Просто її піднімаємо і фіксуємо ось так:Якщо ви все-таки знялиподушку, зверніть увагу на її установку назад, точніше приєднанняклем, там вона дуже хитра, є такий жовтенький бігунок, який привставанні повинен підняти контакти, які відпускатися на основніконтакти подушки, тим самим горітиме помилка подушок, вони їх жезамикають, а бігунок піднімає і розмикає.Це зроблено для того, щобвивести помилку вона там на діагностиці пише, що перевищенняхарчування на якусь кількість ЗМ — означає неправильне підключенняподушки — поганий контакт ось як воно виглядає:

Знята подушка і клема
Знята подушка і клема
Далі монтаж шахти — яка не влазила десь на 5 мм. Для цього єлінійка, олівець, гострий чобітний ніж і напилок і чудо шахтаставати чітко і жорстко, не забуваємо кріпити шахту внутрішнімивусиками. І краще 7 разів відміряй і один раз відріж — це я до тогощо коли приміряється не забувайте про розміри рамки теж що б непотрапити в халепу, відміряйте і вгору і вниз по підлогах десь по2.5 мм.
Виміри
Груба робота - ножем
Груба робота - ножем і чітка обробка напилком.! БЕРЕЖІТЕ ПАЛЬЦІ, івсі інші частини тіла теж! Шахта стала як рідна
Дам пораду приготувати відразу USB - подовжувач 0.8 м. І протягнітьйого один раз і назавжди, хоча в інструкції пишуть що не можна їхвикористовувати, але мені розумні люди сказали що можна і нічого небуде, просто легше в подальшому демонтажі і перепідключення щопостійно не смикати подушку безпеки, собі подовжувач поставлю колипідключатиму камеру, при монтажі не було подовжувача в наявності умене. Для протяжки я приготував і затягнув відразу шматокзвичайного дроту для того, щоб просто витягнути з шахти USB підпанеллю як простягав і його шлях відведіть на фото, провідкоричневого кольору:Підключаємо і починаємо простягати USB! КОРИЧНЕВИЙ ПРОВІД! Затягуємо там де подушка безпеки, внизу зліва.Затягуємо в бардачок Так само на задній частині магнітофона є отвірз різьбленням М4 і туди вкручуємо болтик М4 довжиною 4 см знакрученими двома гайками, однією торкаємо болт до магнітофону, аінший докручуємо до капелюшка і накручуємо зі стрічки стільки, щобзафіксувалося чітка в отворі в пластиці в задній частині кудивставляємо магнітофон. Увага! болт усередину магнітофона вкручуємотрохи 3-4мм щоб не пошкодити плату.
Фіксація болтом ось як то так
Магнітофон вставили до упору і фіксації

Тепер збираємо верхній пластик, прикручуємо подушку безпеки, надягаємо рамку на магнітолу і запускаємо. То так все вийшло умене, тепер насолоджуюся і дивлюся "кіна". Може комусь знадобитьсямоя інформація для встановлення собі таких апаратів.
