Клімат-контроль Частина 1: Купівля компонентів + ​​перетяжка панелі плівкою

Замовив собі набір юного кліматоустановника на розбиранні. Осьприйшли всі детальки! Руки сверблять встановити все. У наборі є всещо потрібно, навіть трохи більше:

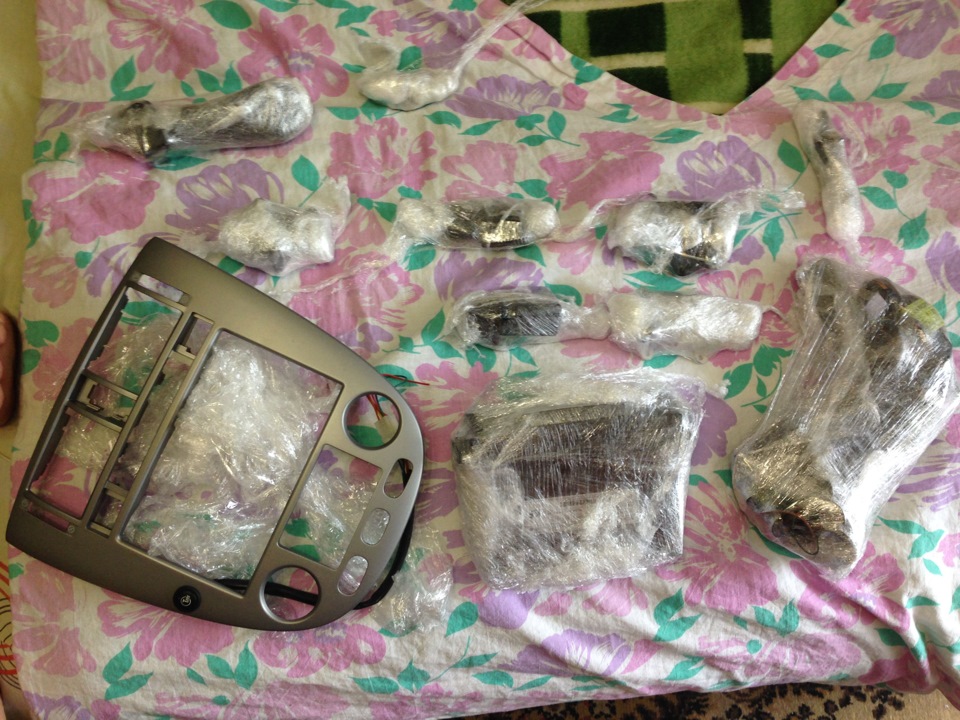

Всі прийшло добре упаковане в плівку

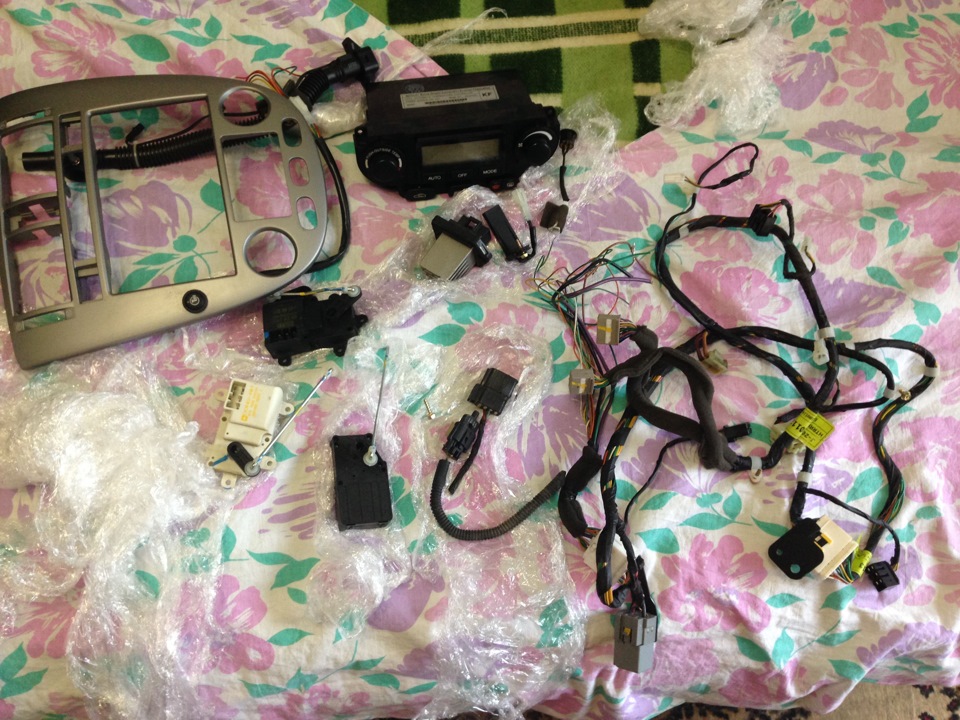

Розпакування
1. Блок управління кліматом
2. Електропривод механізму вибору напрямку обдування з тягою тадвома кліпсами на ній ( кат.Номер 96433313 )
3. Електропривод механізму регулювання температури обдування зтягою та двома кліпсами на ній ( кат.Номер 96554434 )
4. Важіль приводу заслінки температури
5. Силовий транзистор ( кат. 96327381)
6. Датчик зовнішньої температури ( кат.Номер 96433317)
7. Роз'єм до датчика зовнішньої температури ( підходить фішкаоктанового числа кат.Номер 96456319)
8. Роз'єм-донор клем для підключення датчика температури до рідногороз'єму.
9. Шланг аспіратора з датчиком внутрішньої температури (кат.Номер96554438)
10.Кріпильний елемент до шлангу аспіратора (кат.Номер 96554568)
11. Реле включення максимальної швидкості вентилятора обов'язково зкронштейном (кат.Номер 96190189)
12. Датчик температури охолоджуючої рідини (кат.Номер 96554435)
13. Датчик сонячної активності (кат.Номер 96271342)
14. Джгут проводки 1, що навколо двигуна печі (з роз'ємами підвентилятор обігрівача, приводи заслінок температури і рециркуляціїі колодкою під реле
максимальній швидкості вентилятора і С208-тато і С209-мама) Нароз'ємі С209 є кронштейн для
кріплення на корпус печі.
15. Джгут проводки 2 від блоку управління кліматом до попередньогоджгута (з роз'ємами до блоку управління, датчика внутрішньоїтемператури, датчика
сонячної активності, приводу режимів обдування та С209-папа) (кат.Номер 96554430 )
16. Роз'єм С208-мама з проводами для підключення
17. Облицювання центральної консолі в салон під клімат (кат.Номер96555042 - седан)
18. Самонарізи кріплення приводів - 30 шт, може і більше.
19. Стяжки кріплення проводки - 10 шт.
20. Електропривод керування циркуляцією повітря. Зайве, у нас вжестоїть такий. Процес установки опишу в декількох статтях, т.К.багато інформації і буду описувати в хронологічній послідовності! Апочав я з того, що вирішив обклеїти облицювання центральної консолів плівку під шліфований темний алюміній. Ну, не подобається меніпросто сірий колір. Якщо не сподобається як вийде — перефарбую вчорний матовий, як і була моя панель раніше. Фото процесу не робив, т.К.По них все одно нічого не зрозумієш. Досвіду обклеювання у мененемає, тому без косяків не обійшлося. У найважчих місцях плівка нете що почала відклеюватися відразу, після обклеювання. Увагапитання, чи можливо обклеїти ці місця без косяків? Як? Поки вирішивпоставити так, подивитися, чи подобається колір і зовнішній вигляду принципі, а потім уже вирішити, що робити далі... І ще питання, що за кнопка на панелі? Хтось стикався з нею? Від неї йде 6проводів, роз'єм все дали в комплекті. На розбиранні сказали, що наєвропейських машинах вони стоять, а ти пристосуєш для чогось. Осьтепер треба вигадати для чого? Схоже, там є світлодіод, можливо і зкількома квітами. Схему б…

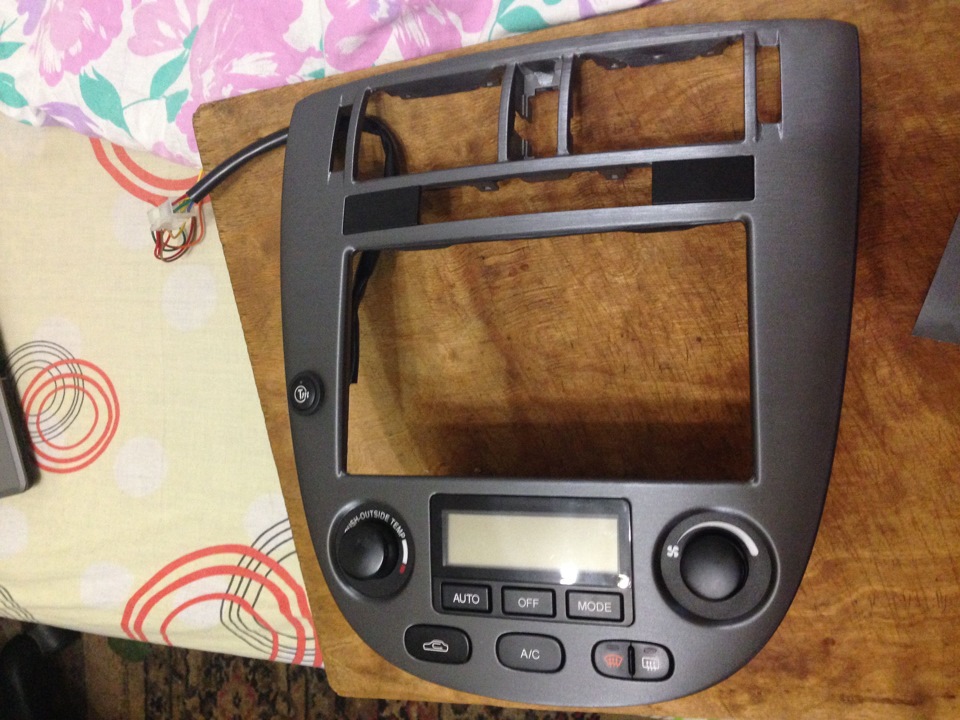

Ось так виглядає обклеєна панель

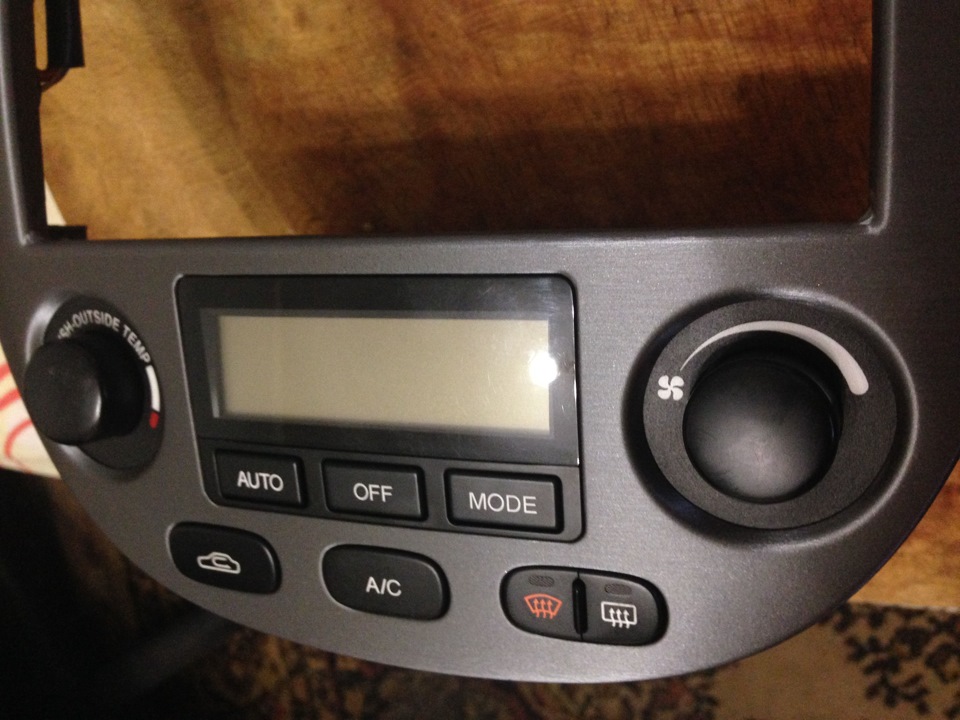

Знизу вигляди просто чудово!

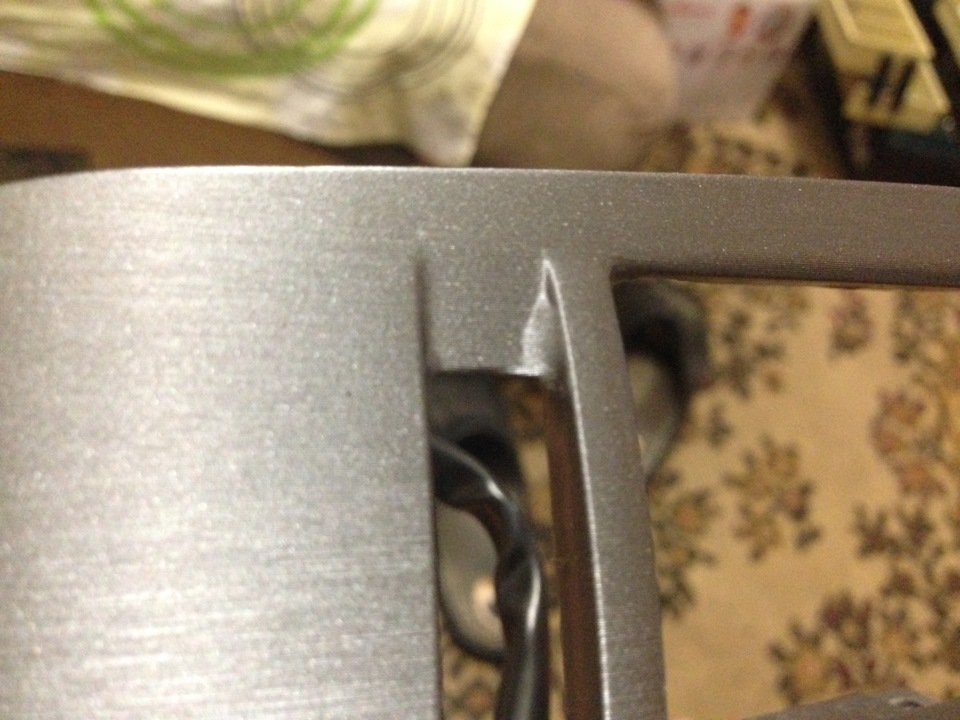

А тут є косяки, як їх позбудеться? Косяки

br> Ще відразу подовжив провід датчика сонячної активностісантиметрів на 30. Читав, що інакше не дістане, т.К. Проводку запіччю не простягнеш.

Подовжив провід. Після цього замотав все антискрипом

Ціна всього набору склала 125 USD.
