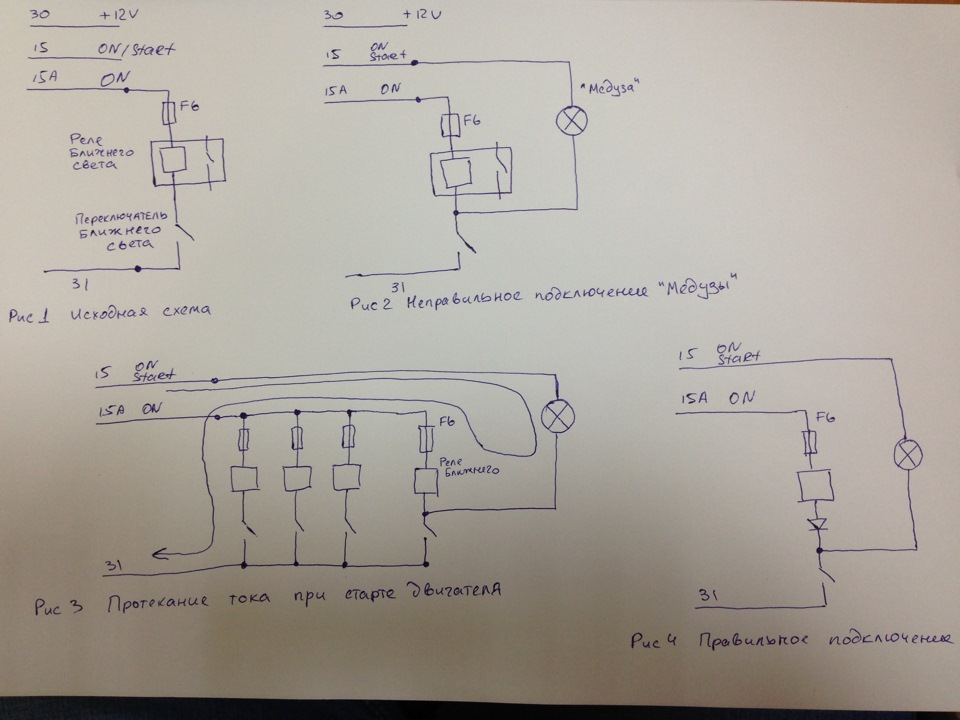

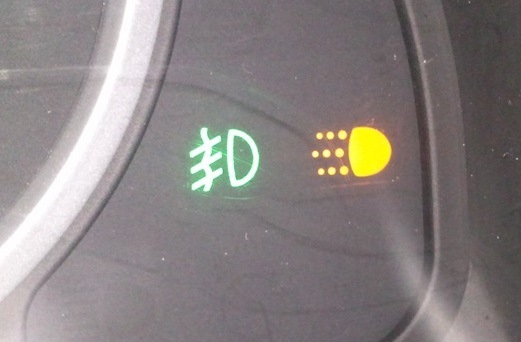

Таким чином досконало покопавшись у схемах я з'ясувавнаступне:Загоряється вона або при дуже добре зарядженомуакумуляторі або при включеному обдуванні або ще якихось приладах.Чому так відбувається на схемах. Я зробив їхню витримку тут:Напершій схемі намальовано те, як все було. При положенні ключа стартлінія 15А висить у повітрі, реле не активно, все добре. На другійсхемі те, як стало. Начебто нічого не змінюється, тільки є одне "але". При положенні старт лінія 15А вже не висить у повітрі, аз'єднується лампочкою приладки з лінією 15, на якій від акумуляторапри старті є. Тобто. Замість маси при включеному перемикачі світлатуди йде +12 через опір лампочки. Ну не сильна біда, адже 15А як іраніше висить у повітрі, тому реле не повинно спрацювати! Але тутто й помилка! 15А не висить у повітрі, а на цій лінії ще купанавантажень, і якщо хоч щось включено, наприклад, вентилятор, то налінії 15А з'являється маса через опір навантаження. У результаті нареле у нас замість маси з'являється через лампочку а замість +з'являється маса через інші реле і кнопки і тече струм, тому щопоказано на малюнку 3.
Щоб цього уникнути достатньо поставити один діод у ланцюг реле, у будь-якому місці. Я це зробив у підрульового перемикача, куди іврізав провід лампочки. Зараз від роз'єму йде провід на лампочку тана діод, а після діода вже далі в нетрі проводки на реле. Працюєчудово! У тих, у кого приладка зі світлодіодами замість лампочокпроблема проявляється на порядок менше. Я навіть не знаю, чипроявиться вона, т.К. Світлодіод пропустить через себе дуженевеликий струм. Моя приладка ще на лампочках, тому переробкапотрібна! Без неї навантаження на акумулятор при старті зростаєдуже сильно!

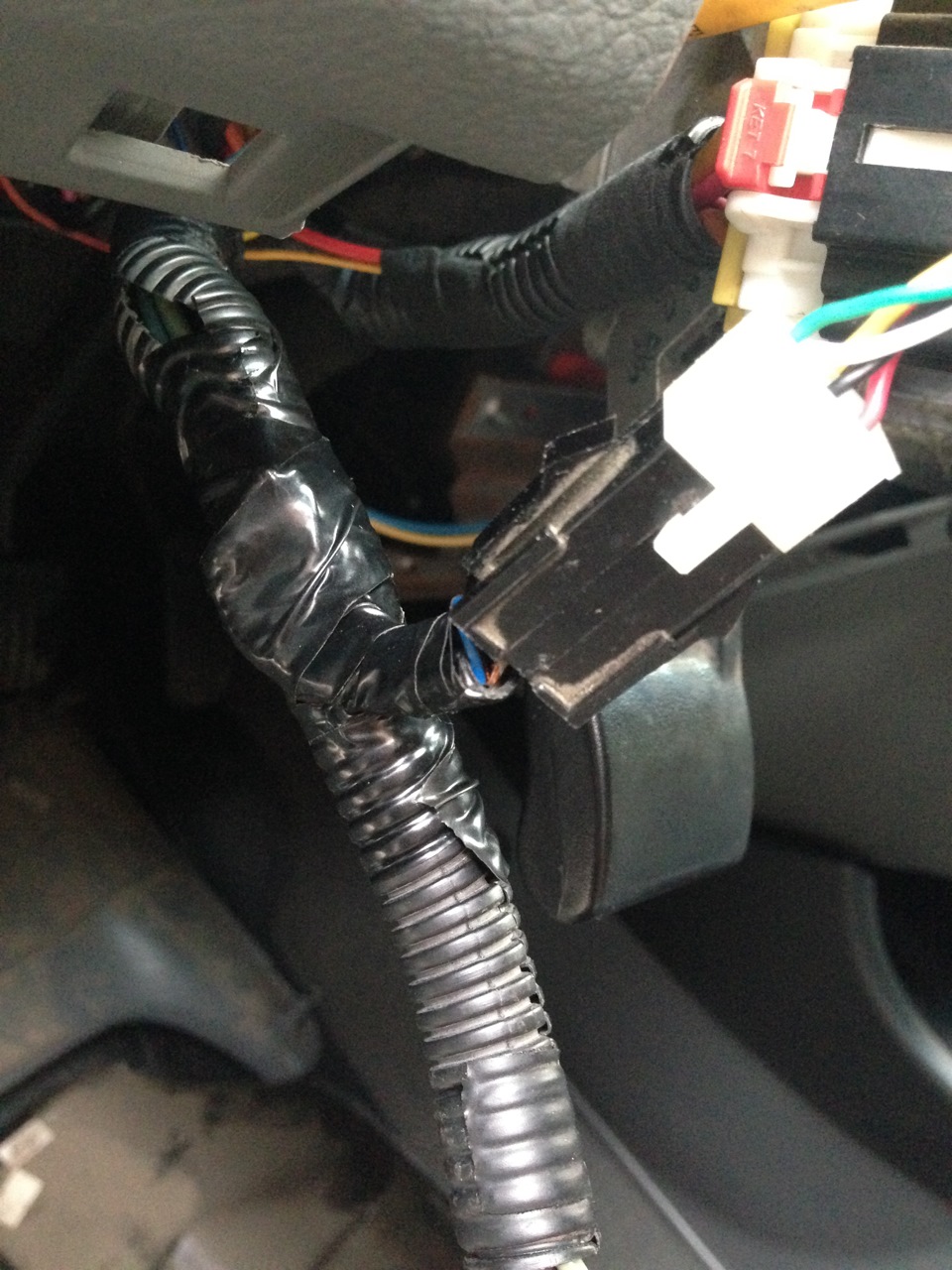

Діод урізаний

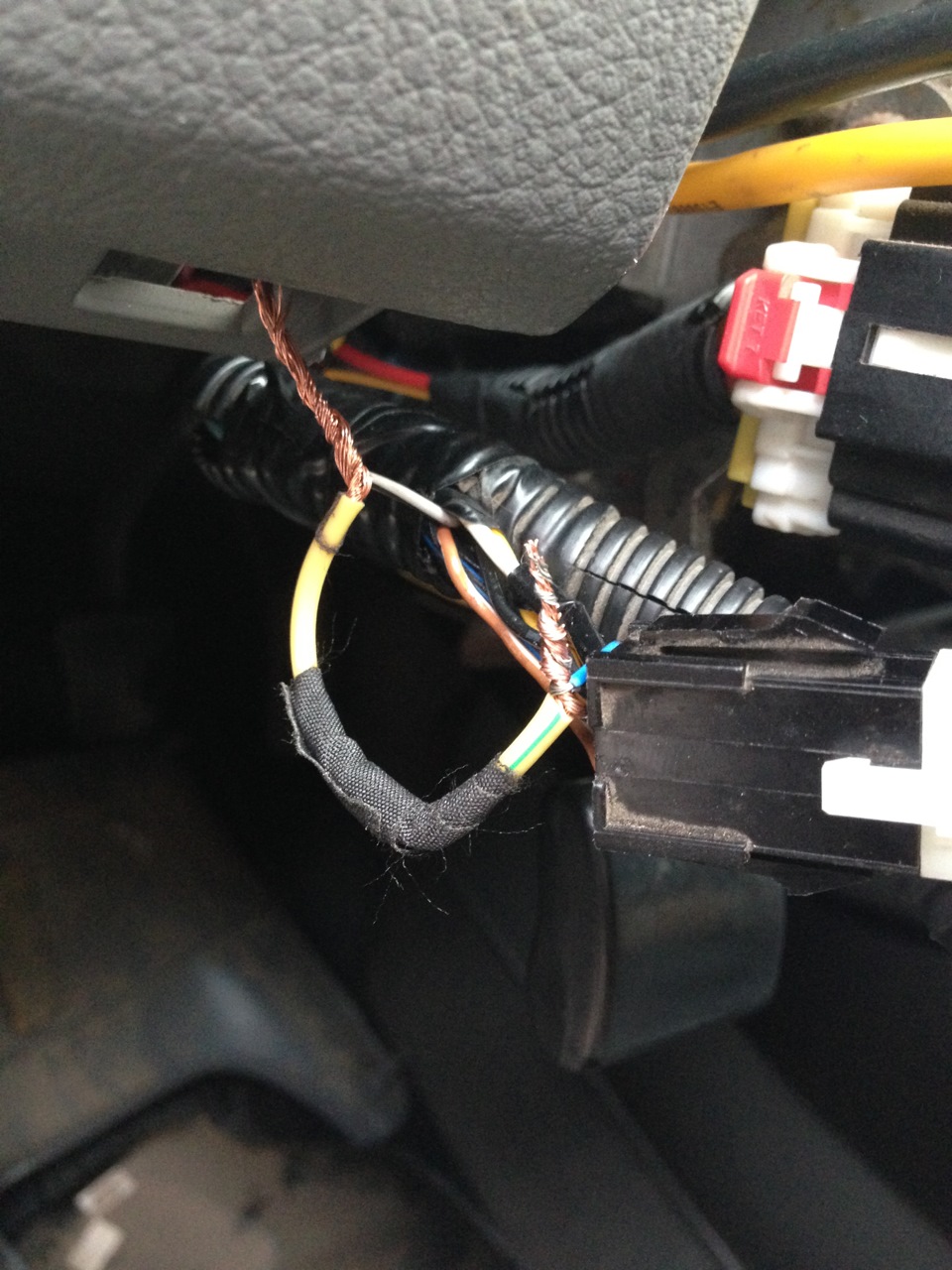

Все добре ізольовано!
Кому хочеться поділитися моїм досвідом — репост ніхто не забороняв; ) Може комусь знадобиться. Я в мережі не знайшов як боротися зцією проблемою.
Кому сподобалося, той знає що робити!
\//
Коментарі19
привіт підкажи, у мене джентра 14 рік. теж хочу медузу підключити і не зрозумію потрібен діод чи ні. за ідеєю у мене приладка нового зразка? читав що все без діода працює. знову ж таки читав що комусь діод не допоміг. ситуацію?
Якщо чесно, то у мене вже кілька разів машина змінилася, тому не можу сказати точно. Але він не завадить, коштує копійки (реально копійки) тому можна спробувати і подивитися що буде. Якщо не допоможе - то потрібно порівнювати схеми.
ДякуюВже все підключив
А просто індикація включених габаритів повинна відображатися на приборці? А то взагалі не чого не горить як напружує
не пам'ятаю, машину продав уже півтора року як
Поясніть мовою чайника, будь ласка, куди мені підключити діод?
Не знаю як у Вас, у мене тільки сигнальна лампа спалахує, а самі фари ні-ні))
підкажіть, якого кольору цей проводок, у який треба впаювати діод?
треба теж діод врізати, щоб не спалахував індикатор при старті двигуна.
а як дізнатися, яка приладка? нова або стара?
стара наче на лампочках вся. Нова на світлодіодах. Принаймні індикатори світлодіодні.
так я зрозумів… як дізнатися?
Відмінний огляд, дякую! Сьогодні теж почав морочитися на цю тему. Підкажіть, за результатами вашої ситуації при запуску двигуна медуза теж не спалахує, або тільки вдалося перемогти ближнє світло?
Ні, нічого не спалахує. Працює як треба ;)
Це здорово) А можете трохи докладніше пояснити, куди потрібно врізати діод, до якого дроту чіплятися? Буду вдячний)
дивися, ти під'єднав провід від медузи до проводу штатної проводки. У результаті в тебе йде штатний провід так він йде від ручки перемикача потім (можливо через роз'єм) до місця з'єднання з медузою, потім продовжується в надра машини. Так ось тобі по...
Спасибі велике, знайду діод, робитиму
Давай. 50коп в будь-якому магазині радіодеталей або радіоринку ... Тобі потрібен найпростіший, звичайнісінький на 1А з головою!
Поки все упирається в те, що я хрін знаю, де у нас радіодеталі, якось ніколи не було потреби в них) Завтра поїду на ринок, там все є)
