Всім привіт!
Була у мене затія переробити приймач під грубо кажучи повноцінниймагнітофон з блютус, аукс, радіо та флешками.<
Довго виношував ідею і ось вирішив зробити.Поїхали!

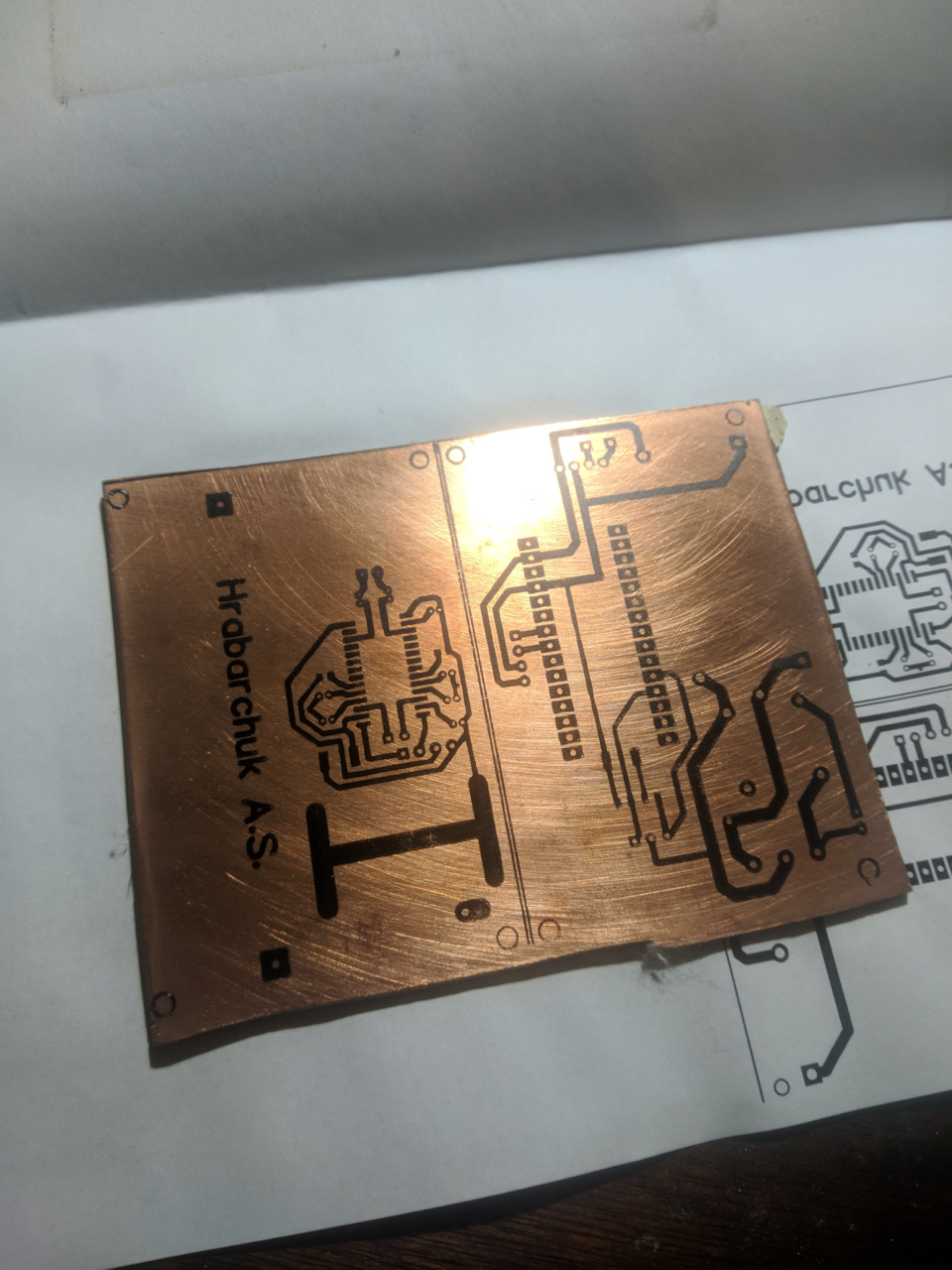

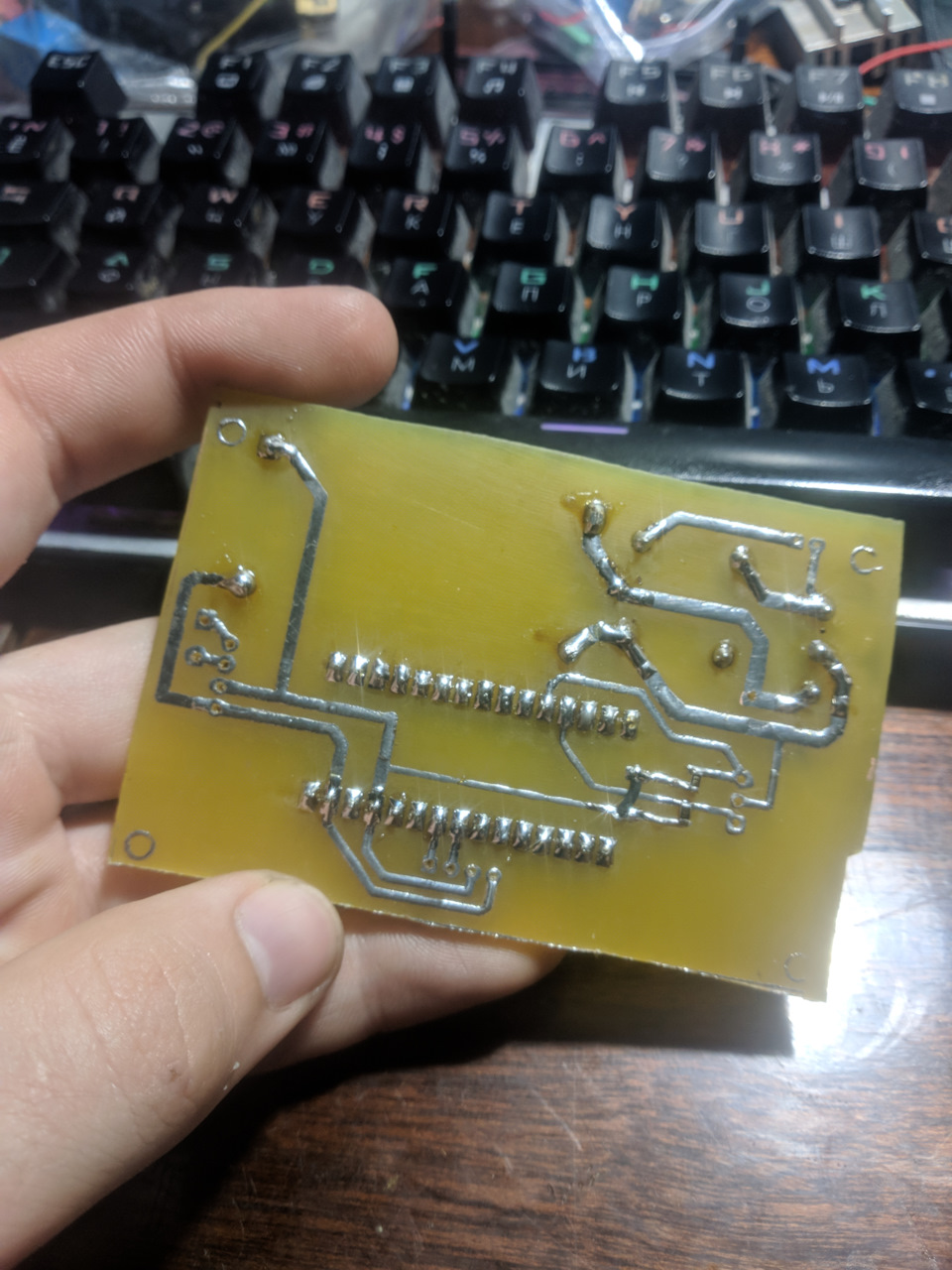

Спочатку був приймач який йде в москвичі, там панелька рівна.Я цевже зрозумів трохи пізно, але на аукціоні купив за 30 гривеньвбитий приймач чисто через вуха кріплення на корпусі і самоїлицьової панелі. А мені треба було 4. Перемикання режимів, перемикання треків і пауза А ось що б енкодером регулювати звукдовелося зробити невелику схему для аудіо-процесора та ардуїни, яканим би й керувала Схему стирав з інтернету, як і код, але платурозводив сам.
Початок покладено.

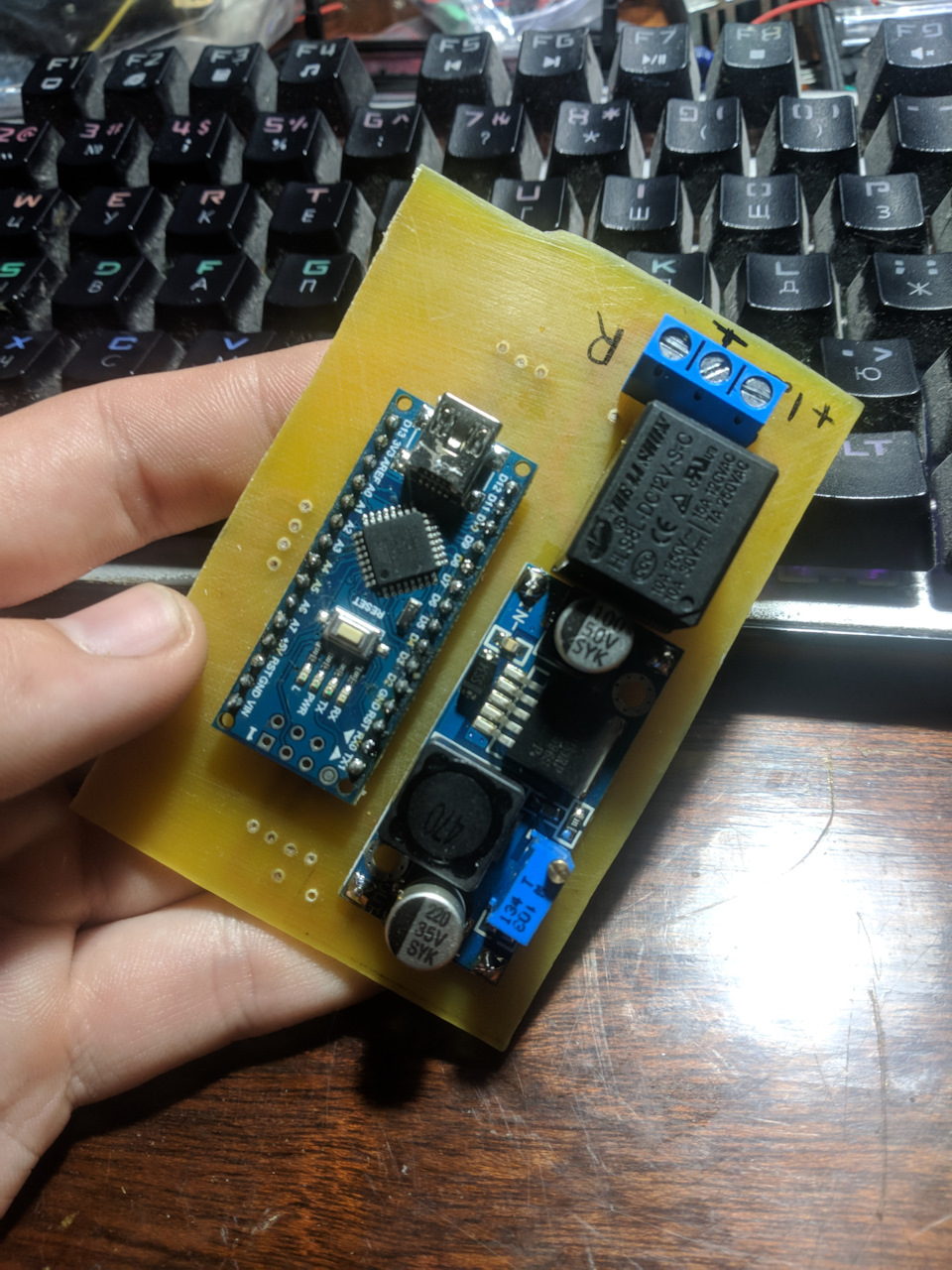

Бо у мене зовнішній підсилювач, зробив через реле "Remote" сигналдля його включення в багажнику.

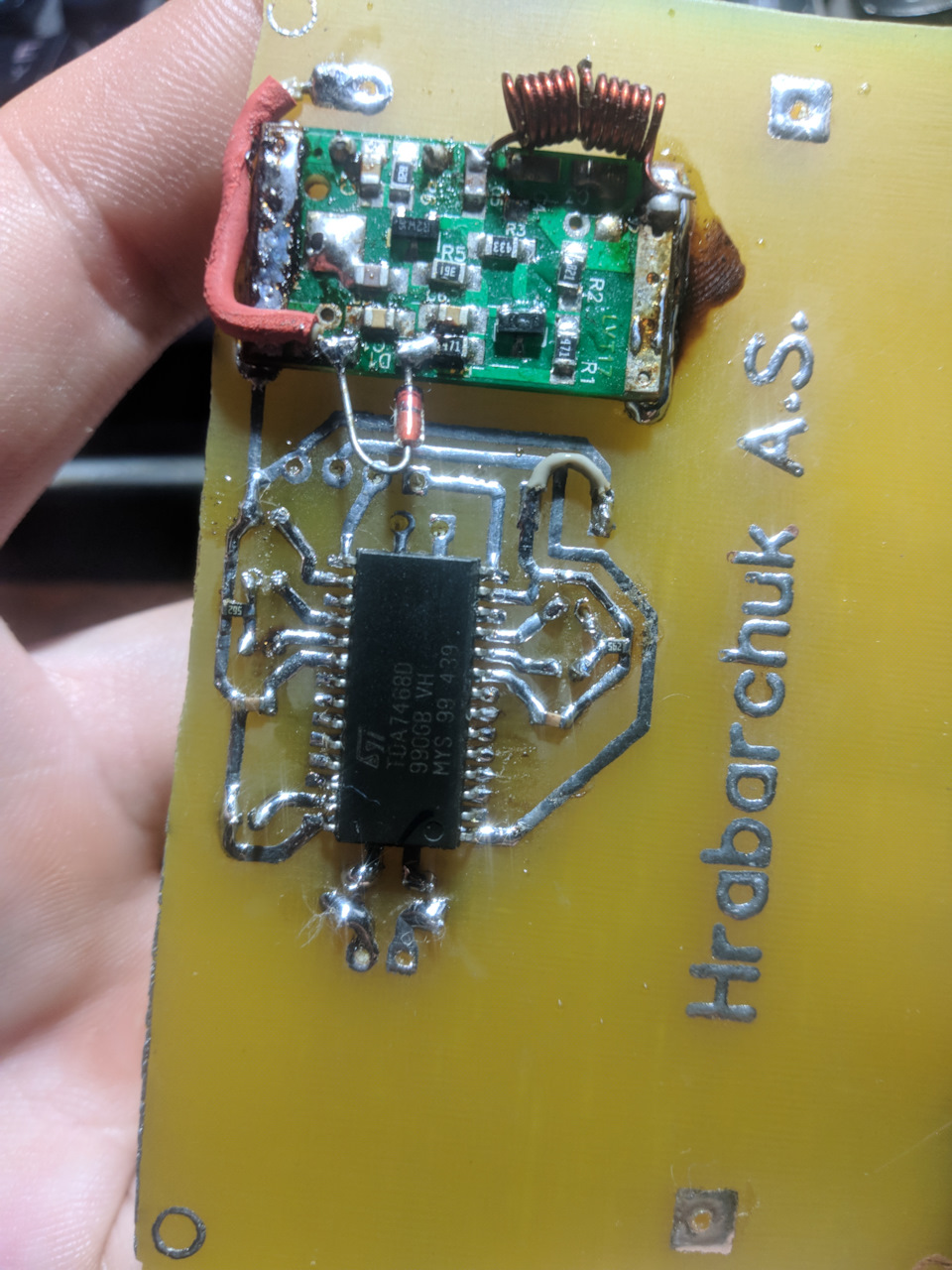

> Так само додав у схему антенний підсилювач, який валявся в менеу засіках як неробочий. Поміняв детальки і начебто навітьпрацює.

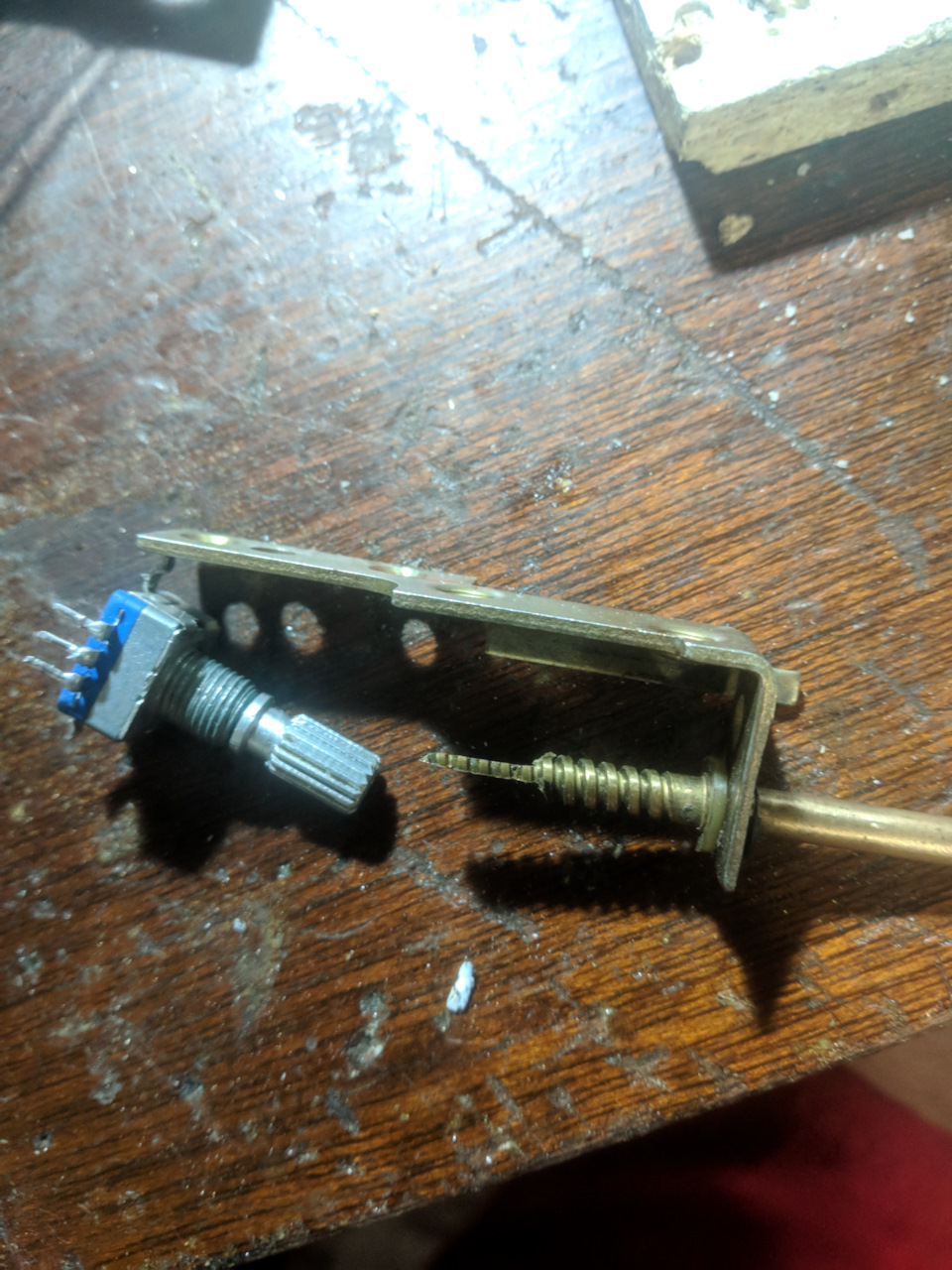

Далі було завдання якось закріпити енкодер і залишити штатну ручкуприймача. Спочатку почав творити хрню, що незабаром і зрозумів.Відкинув витівку. Далі просто підточив кріплення передньої панеліпід енкодер і рясно залив термо-клеєм, так само енкодерпідпирається стінкою корпусу. Самого приймача, тож нікуди неподінеться.
Ручка. Все просто. Взяв нову, відрізав усе зайве. Взяв стару, відрізав усе зайве. Склеїв. Ось і вся ручка) На задню панель вивіввхід AUX і флешку. Знаючи проблему земляної петлі на мп3 модулі нааліку придбав свого роду трансформатор з гальванічною розв'язкоюземлі. Перешкоди пішли.
Далі будуть лише фото з компонуванням та частинки процесустворення. Синій дисплей на фото - налагодження аудіо-процесора, тому що там є регулятор тембру, баланс, басу та входів. Залишилосязробити кріплення приймача в торпеді та пофарбувати верхнюкришку.
Дякую всім за увагу!
