Вітаю!
Вирішив поділитися історією як я ДХО робив (поки що плату).
На просторах драйву знайшов прошивку і схему для атіні13 в якій реалізовано включення далекого після 10 секунд як було подано харчування на плату, відключення ДХО по габариту/ближньому та ручнику/датчику тиску масла.

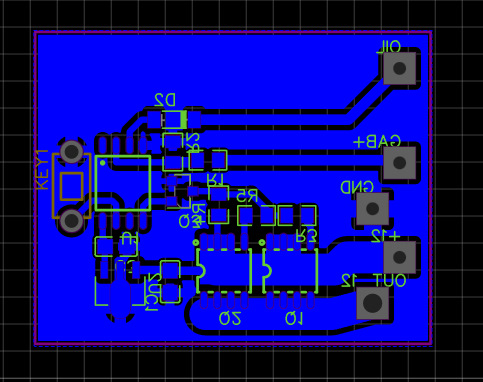

Прошивку та плату знайшов тут:/

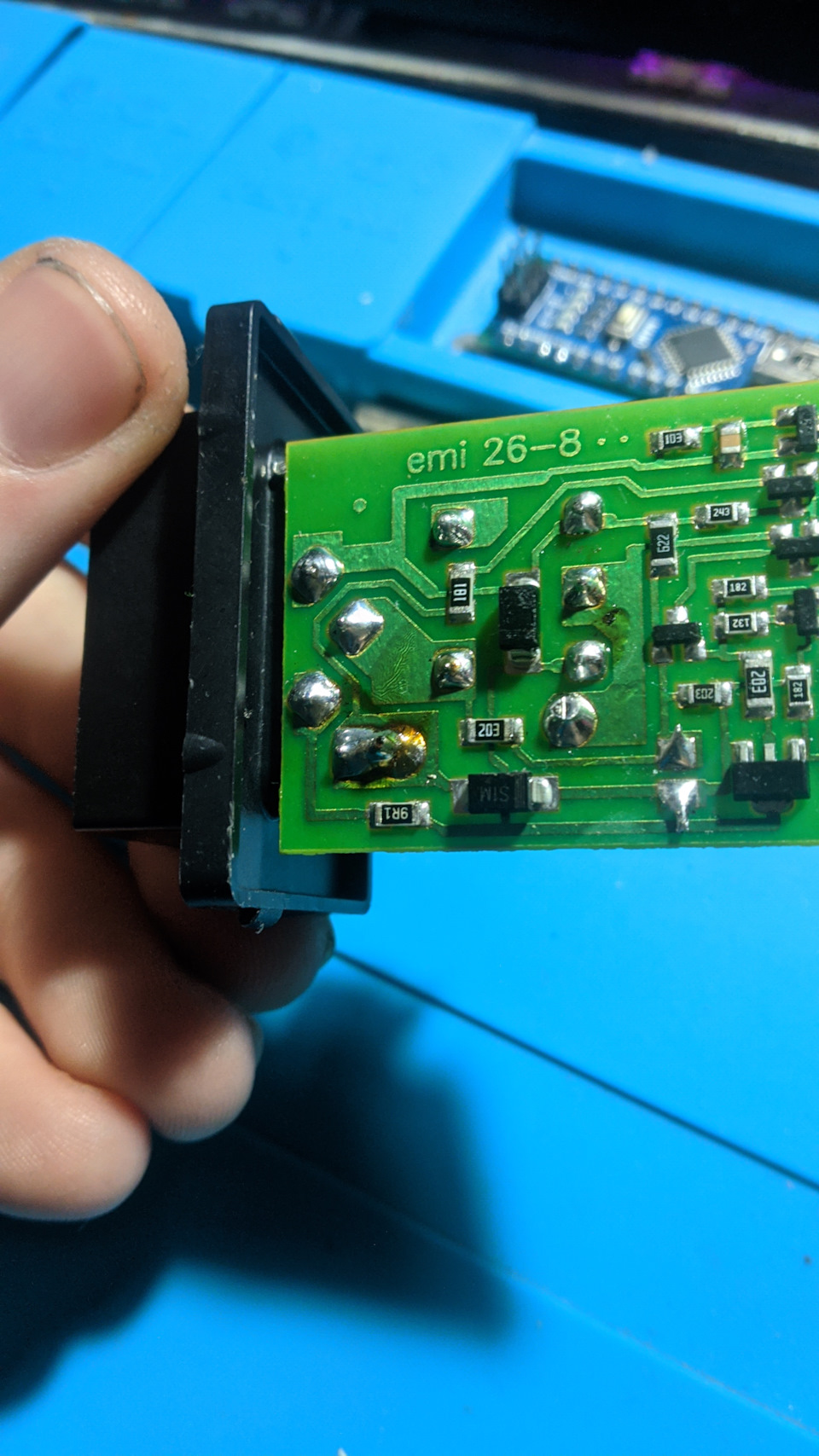

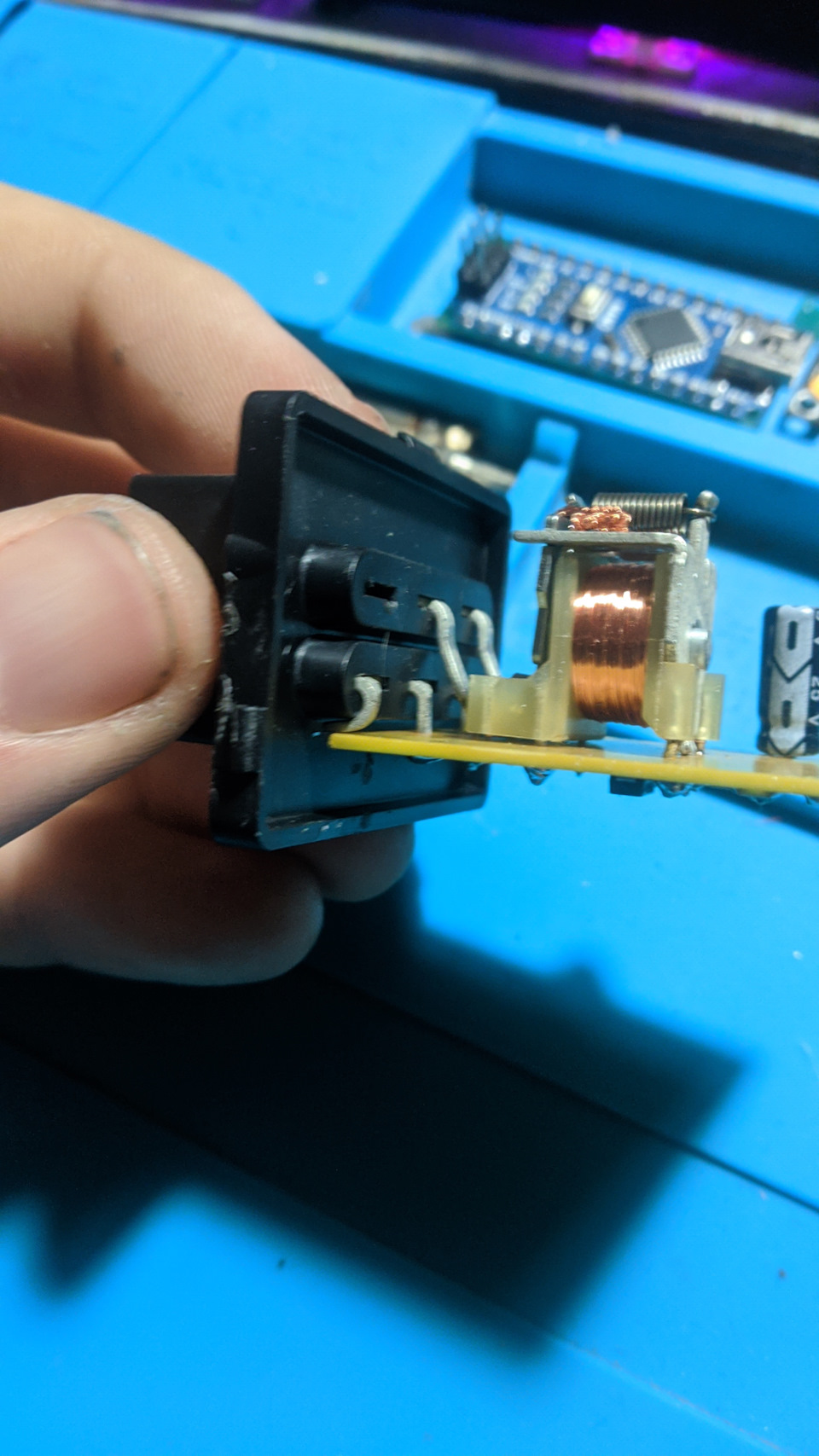

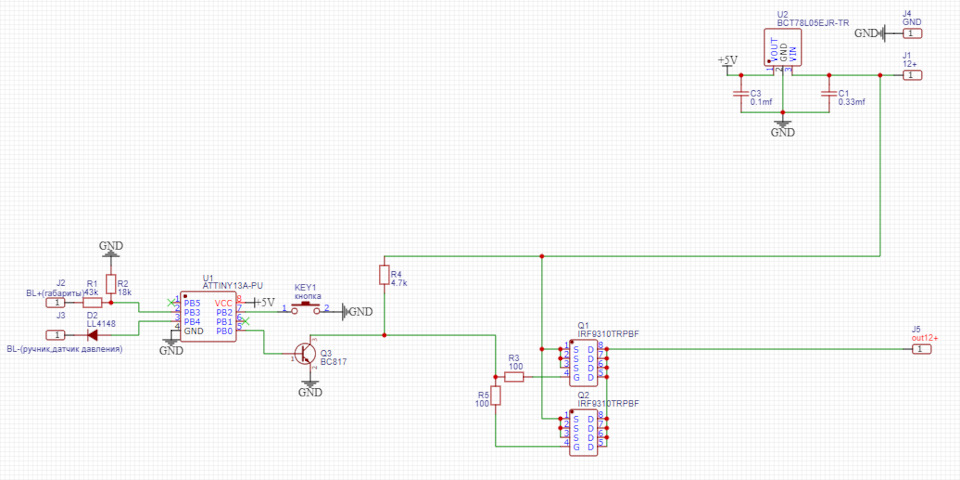

На схемі я трохи переробив частину живлення аттіні, замість стабілітрона вирішив використовувати лінійник 78L05:Як корпус вирішив використовувати реле поворотів 642.3777-03 у великому корпусі на 5 контактів Що найцікавіше, різниці в 4 і 5 контактному релі немає :) Випаюємо плату реле поворотів і кидаємо в довгу шухляду в надії, що коли зламається основне реле поворотів я знайду цю плату.

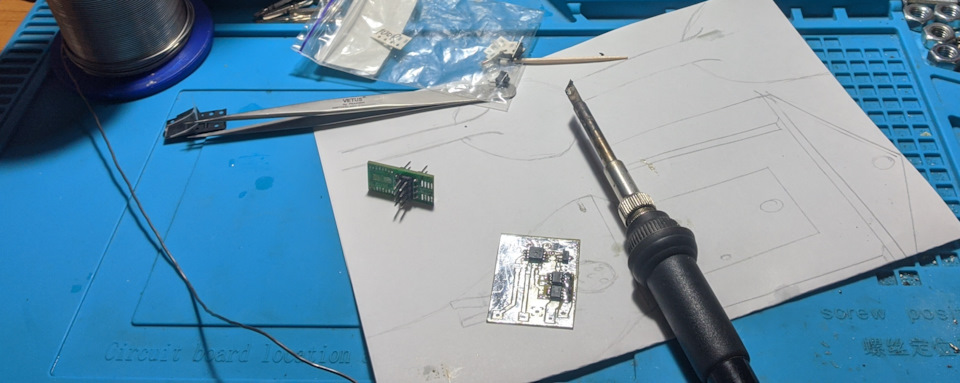

Далі пішла налагодження.У прошивці від автора реалізовано зміну яскравості від нуля до 50 відсотків. Я вирішив зупинитися на 30 відсотках. Підключення просте:Вихід із плати на запобіжники далекого, +12 із замку запалення (бажано перед цим розвантажити контактну групу), земля - земля (хех), Відключення дхо по плюсу (габарити/ближній) - на плюсовий провід габаритів/дальнього, відключення за мінусом (ручник/тиск масла) - аналогічно як і з плюсом, чіпляємося на провід ручника/датчика тиску масла.
