Довго вирішувався на якій зупинитися схемі, дуже багато варіантів іу драйвоводів, і в інеті. У результаті прийняв наступне:
Нам знадобиться:
<

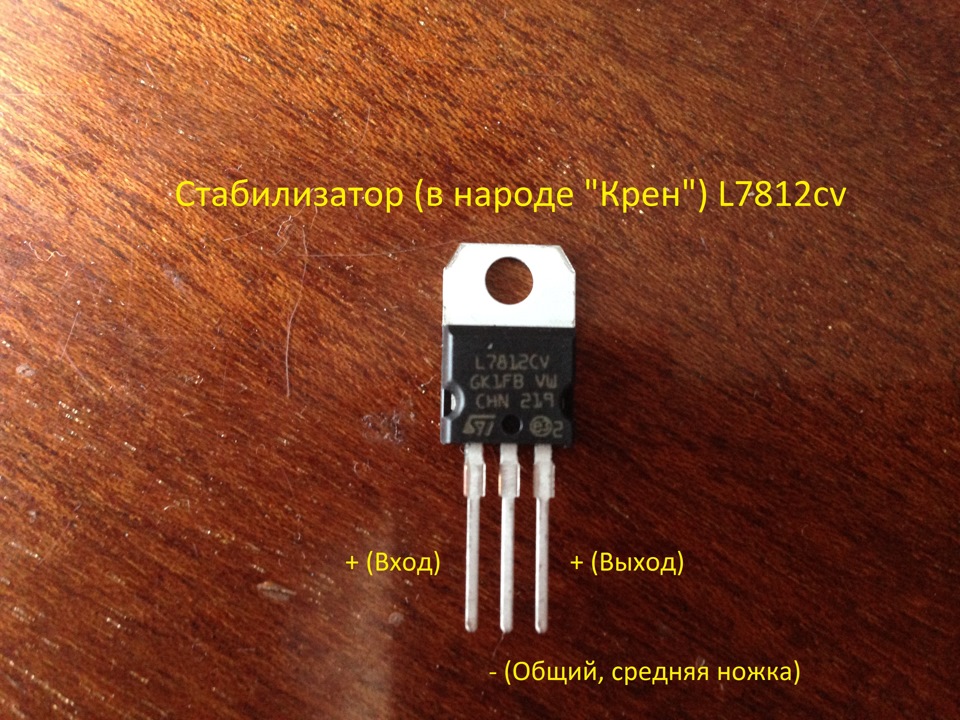

Стабілізатор, в народі "крен" L7812сv

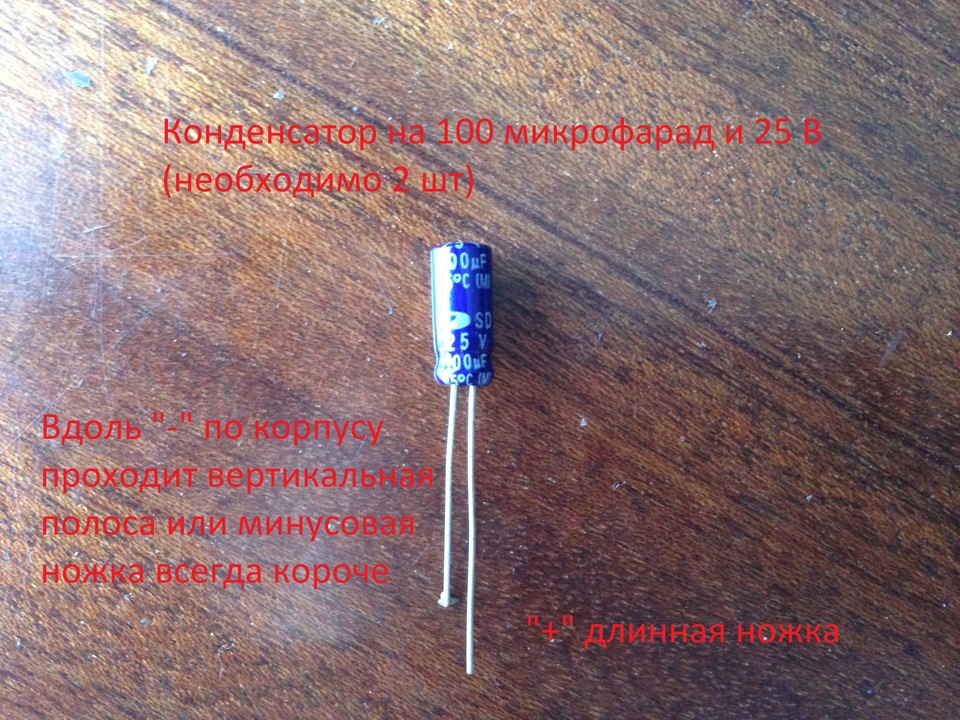

Конденсатор 100 мікрофарад 25 В (на вхід)
Конденсатор 100 мікрофарад 25 В (на вихід)
Необхідно 2 шт

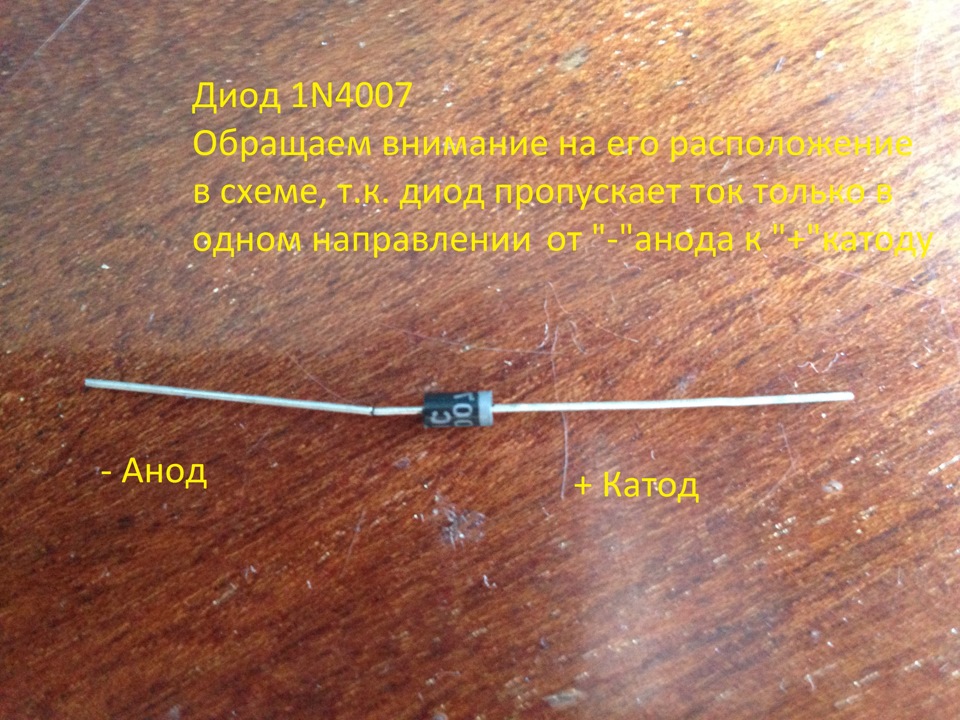

Діод 1N4007
Обов'язково дотримуватись полярності
> Тепер збираємо схему:

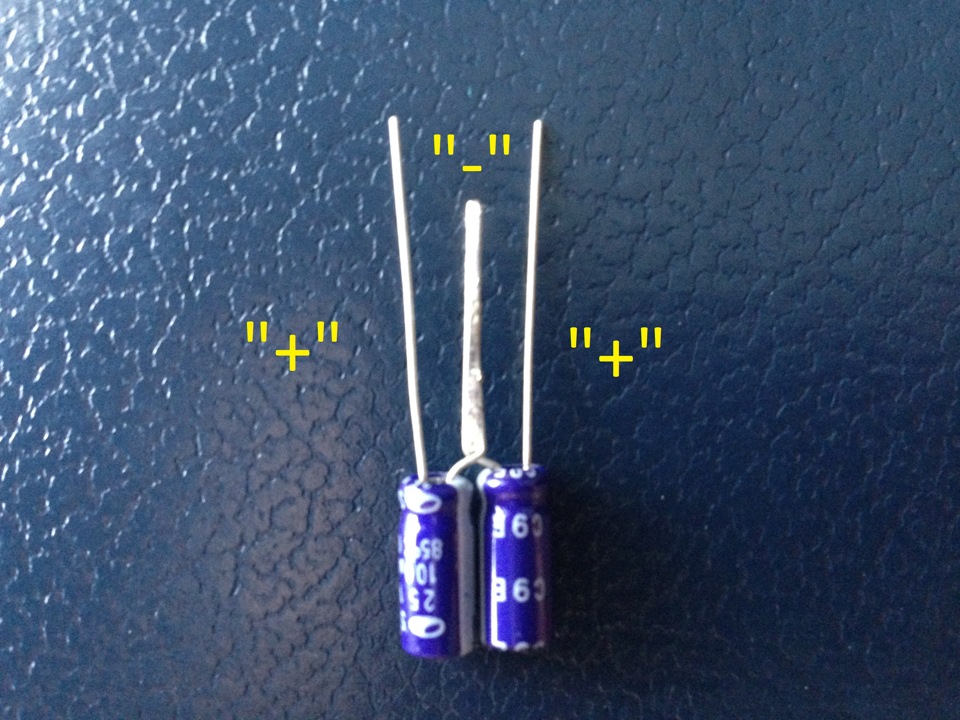

Необхідно спаяти дві мінусові ніжки конденсаторів між собою
Спаяні конденсатори

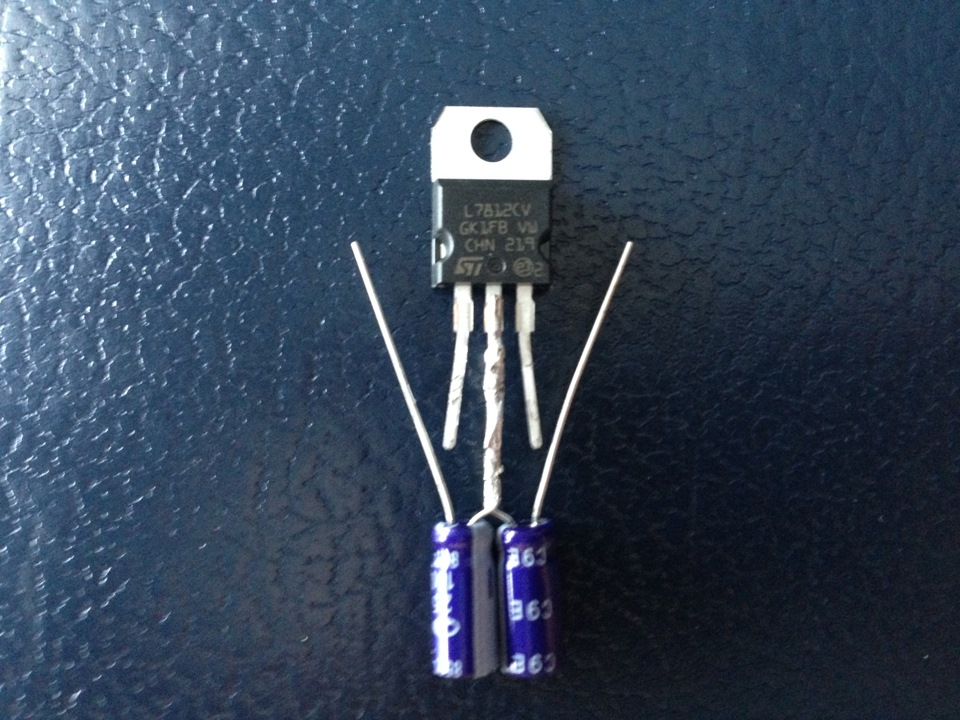

Припаяти мінуси конденсаторів до мінуса стабілізатора
Припаяти плюси конденсаторів до плюсів стабілізатора
Припаяти катод діода до плюсу стабілізатора (на вхід)
< /p>
У діоді обов'язково дотримуватися полярності
дроти до мінуса стабілізатора (середня ніжка крену)
Для зручності припаяв зі зворотного боку
Припаяти плюсовий провід на плюс виходу стабілізатора
>
Припаяти другий плюсовий провід на анод діода. Одягти на діодкембрик
Так, саме плюсовий провід на мінусову ніжку діода
Ізолюємо ніжки стабілізатора (крену)
Одягнути розрізаний кембрик
Вдягти термозбіжну трубку на всю схему
Всі стабілізатор готовий, йдемо перевіряти до машини.
При заглушеному двигуні напруга в мережі 12, 75 В
Заводимося, напруга в мережі 14, 83
Напруга в мережі через стабілізатор 12, 11 В
Давав навантаження включаючи і вимикаючи різні споживачі, напругазалишається стабільною без стрибків (яких і бояться діоднілампи).
< br> У верхній отвір стабілізатора можна прикрутитиалюмінієву пластину, яка буде додатковим радіатором для відведеннятепла.
Такий стабілізатор напруги потрібен на кожну діодну лампочку.
xn----7sbbil6bsrpx.xn--p1…B8%D0%BE%D0%B4%D0%BD.html
https://megadriver.org/logbooks
https://megadriver.org/logbooks
Ціна питання:
— стабілізатор (крен) 4 грн;
— конденсатор 100 мкф 0, 35 грн х 2 шт=0, 70 грн;
— діод 0, 20 грн;
— проводи 1 м на "+" та 1 м на "-". По 1, 50 грн/м=3 грн.
Разом:7, 90 грн.
Усім удачі.
