Всім привіт!
Захотів і я підсвітити вії. Була придбана світлодіодна стрічка smd5050 (60 діодів на метр). За консультації про підключення окремаподяка AndReyIIspb.
Нам знадобиться:

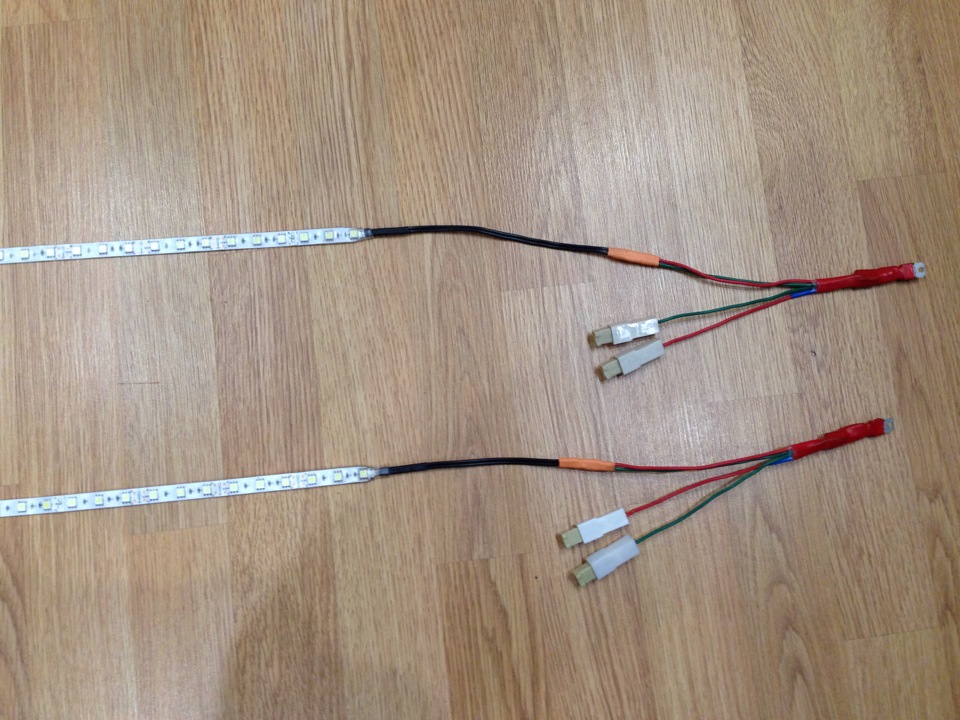

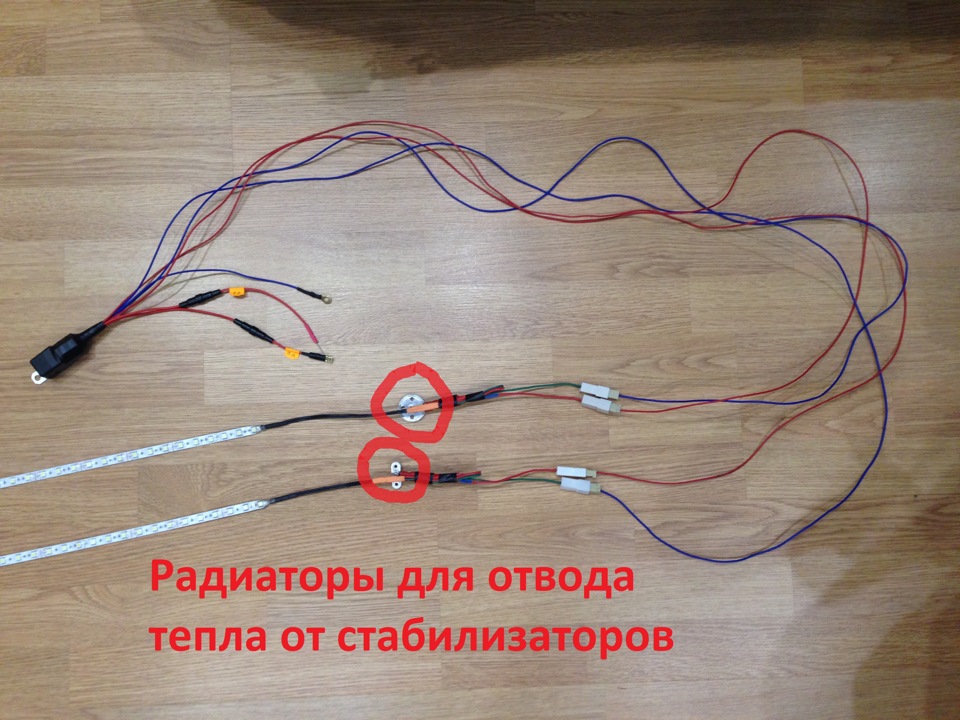

— світлодіодна стрічка в термоусадці (65 см на кожну фару)
— дроти
> — клеми
— стабілізатори напруги на 12 В
— запобіжники на 1 А та 3 А
— реле (чотириконтактне) 75.3777-10.
У фарах є спеціальні поглиблення, в них і була укладена стрічкадіодами вниз.
Далі все за схемою.

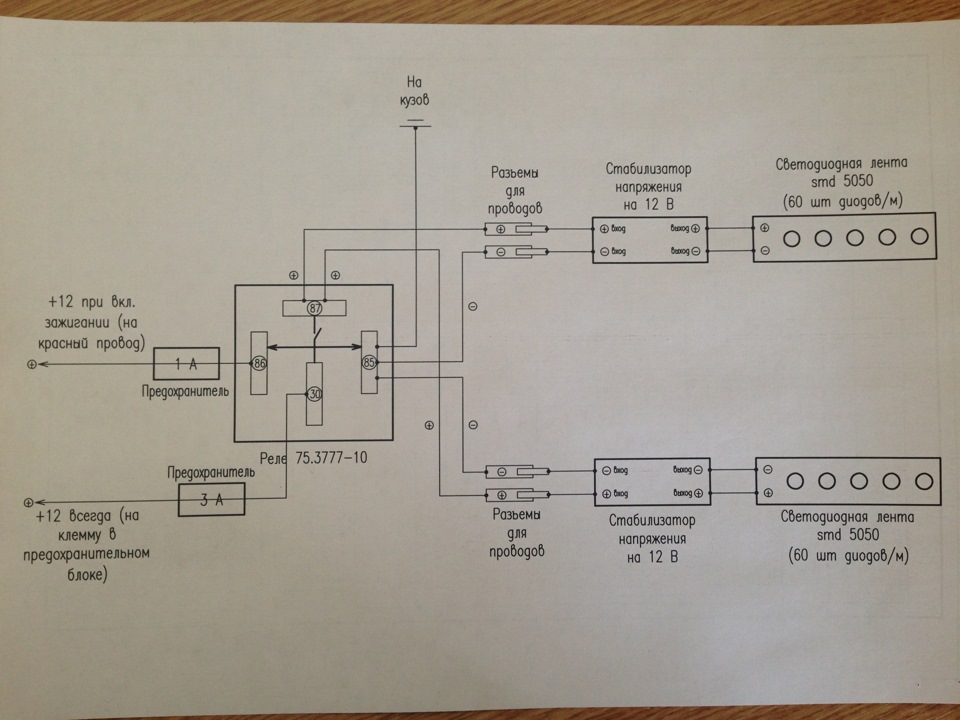

Схема підключення

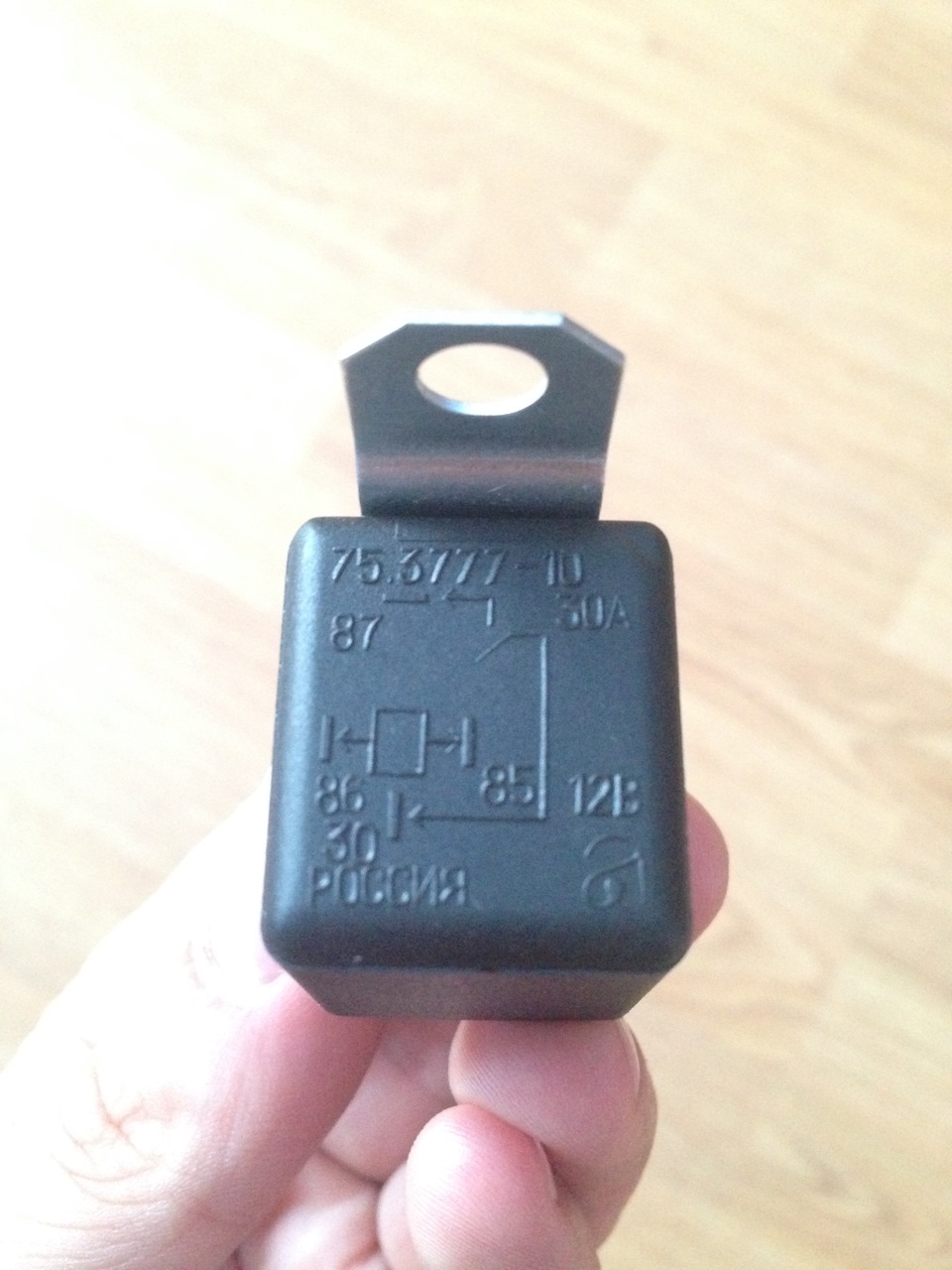

Реле 75.3777-10

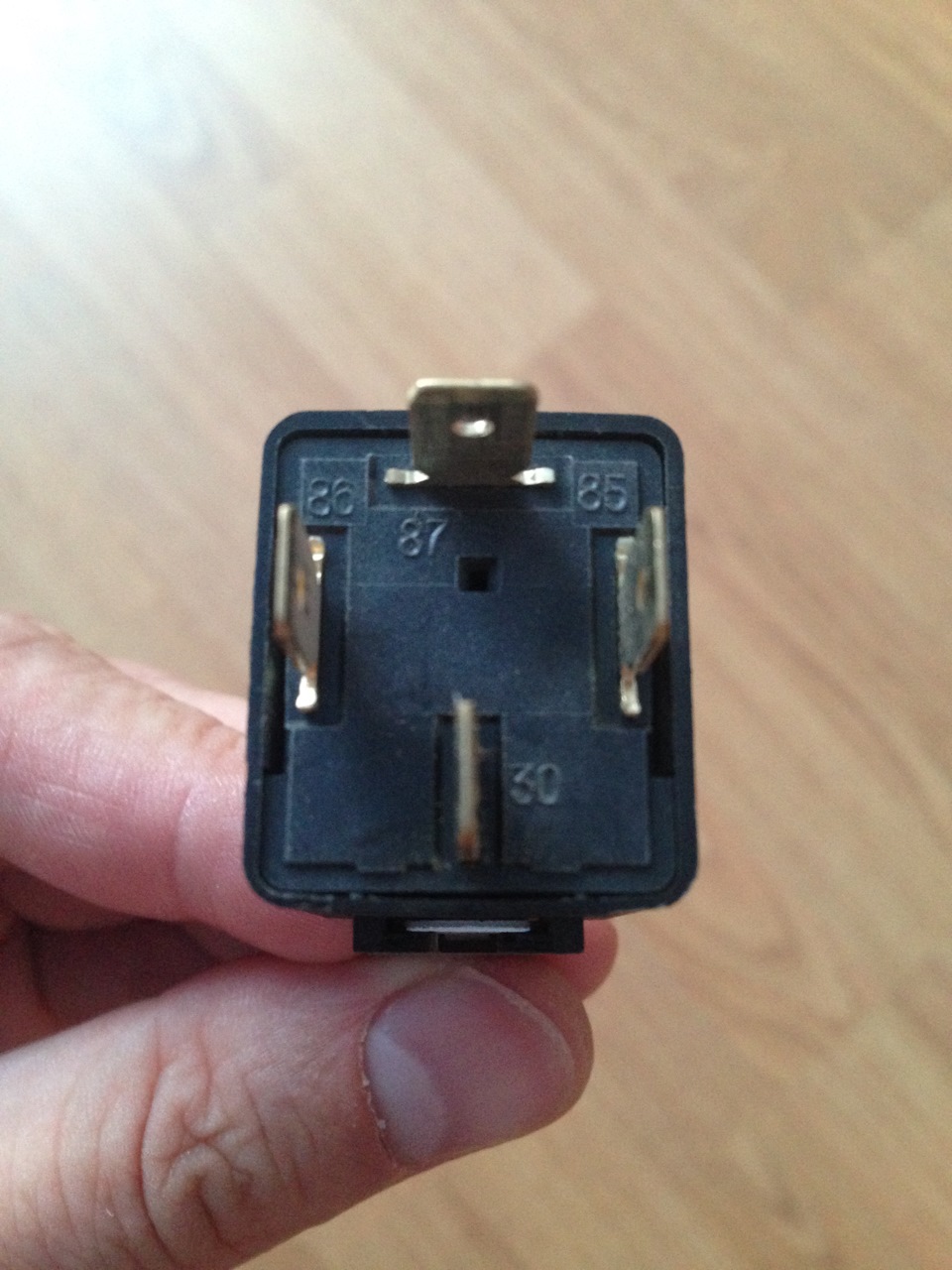

Реле 75.3777-10
Колба для запобіжників
У блоці запобіжників і реле (який знаходиться під капотом) намзнадобиться два контакти. 1 А. Потім цю голку просто встромив черезпровід наскрізь і в пін роз'єму.
+12 У включенні запалення (сюди підключити провід із запобіжником 1А)
Другий контакт це клема. На неї просто одягається частина увідповідь «мама», з проводом із запобіжником на 3 А.
+12 В постійно (сюди підключити провід із запобіжником 3 А)
У готовому результаті отримуємо Підсвічування вій працює привключенні запалення (і горить постійно). Можна зробити і відгабаритів (тоді провід з голкою потрібно підключити до плюсугабаритів).
Мінусовий провід від реле пустив через мінус акумулятора.
Ну і фото як світять (насправді світло не розсіяний.Кожний діодвидно, але це не псує загальну картину).
Вночі
Включено тільки запалення
Завівся. ДХО та вії
З габаритами
З ближнім
З ближнім та туманками
Ціна питання:
— стрічка smd 5050 (65 см х 2) – 156 грн
— дроти – 40 грн
— клема «мама» 9 шт – 9 грн< br/>
— клема «тато» 4 шт – 4 грн
— реле – 45 грн
— частина реле у відповідь – 5 грн
— запобіжники 2 шт – 4 грн
— колба запобіжників 2 шт – 20 грн
Може комусь і знадобиться. Всім удачі!
