з заводу в задніх дверях не було кінцевиків. Довго думав, як би такщоб не свердлити нічого))))

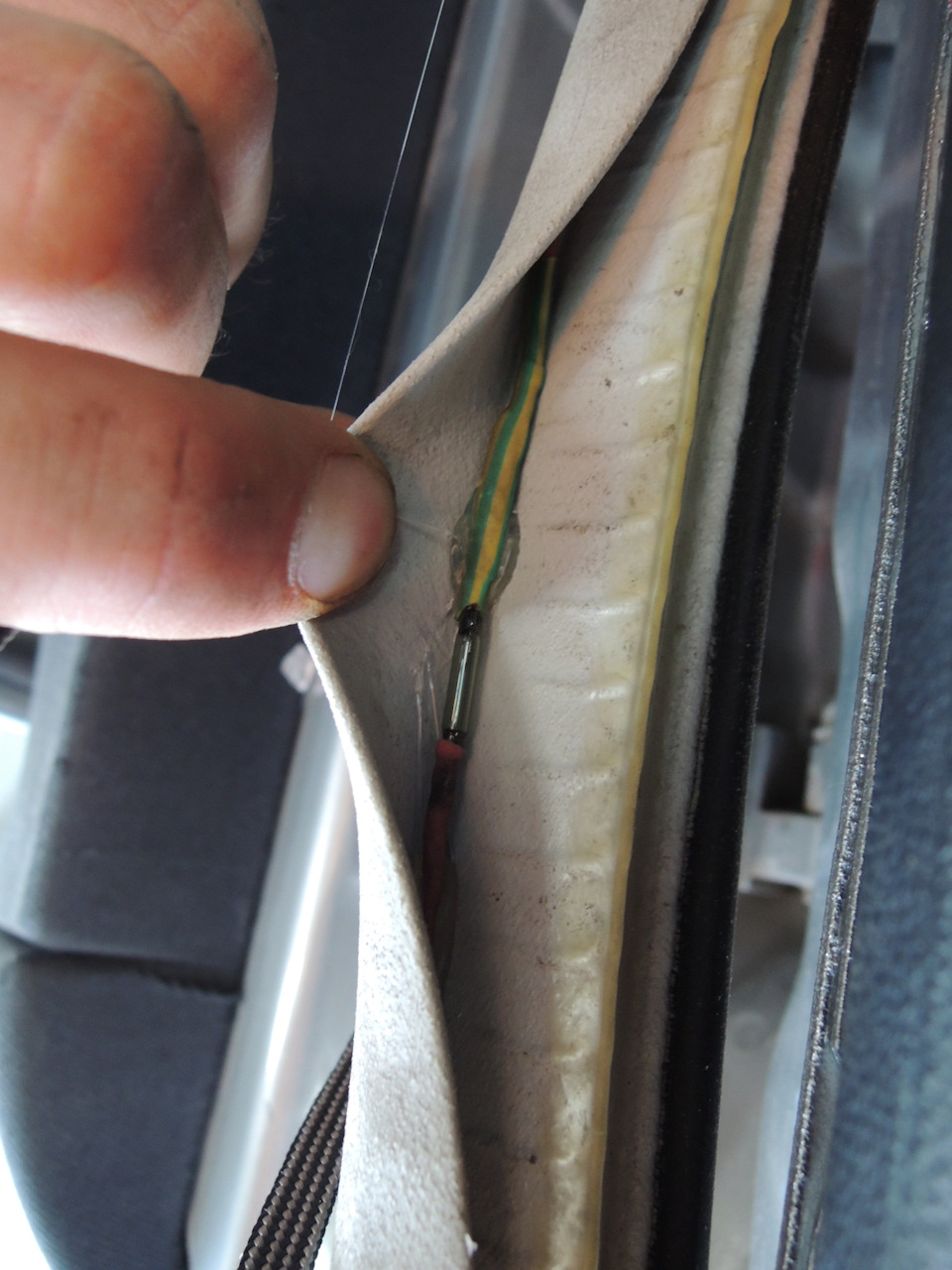

в результаті схема працює на герконах у ущільнювачах і магнітах вкартах.Магніти неодимові із залишків жорсткого диска.Геркониперемикають у вигляді колб.Ну і пасажирський плафон тепер працює яктреба)
Інше на фото

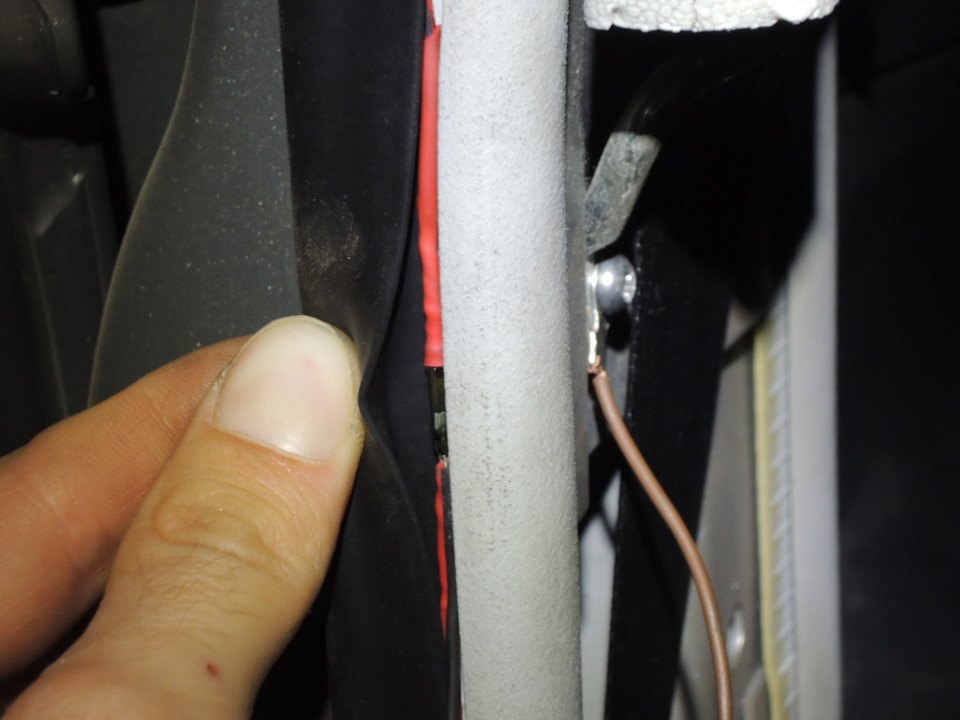

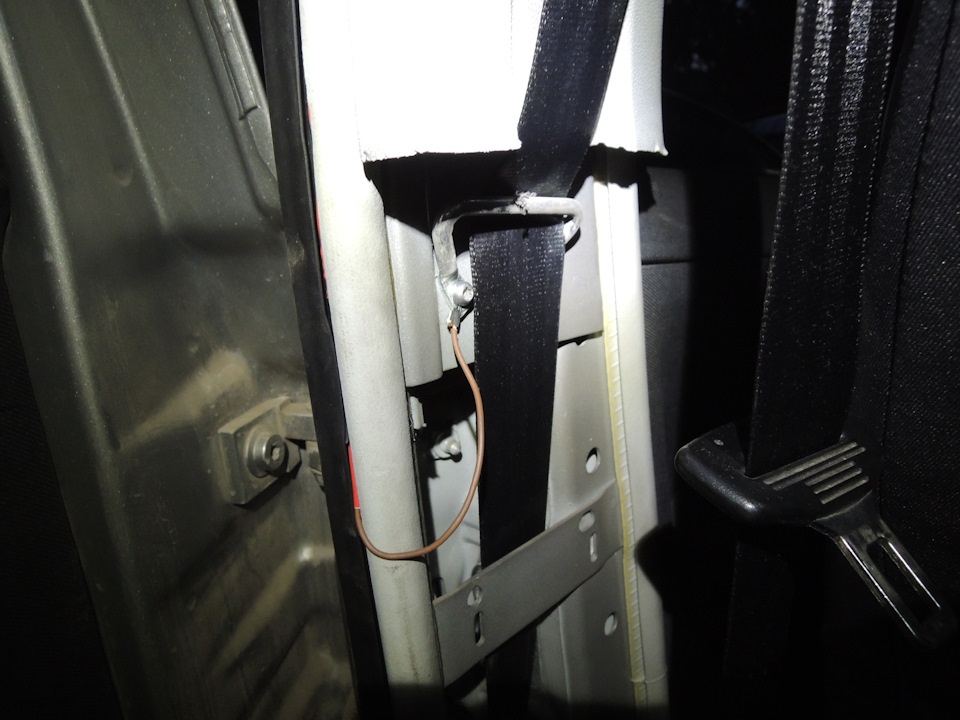

Управляючий мінус брав гвинта кріплення петельки ременя

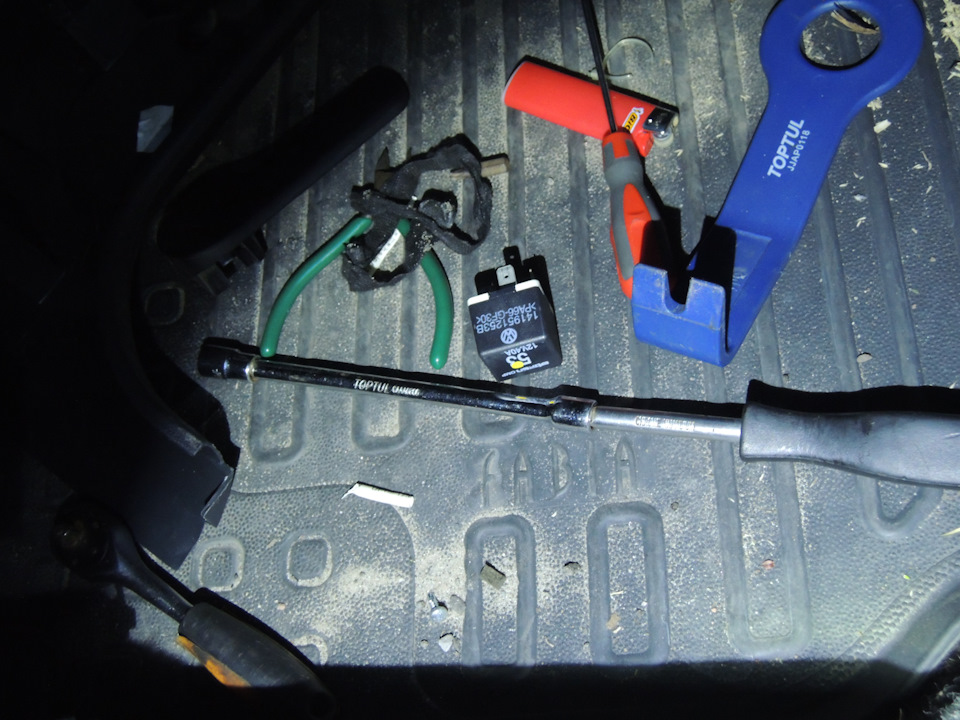

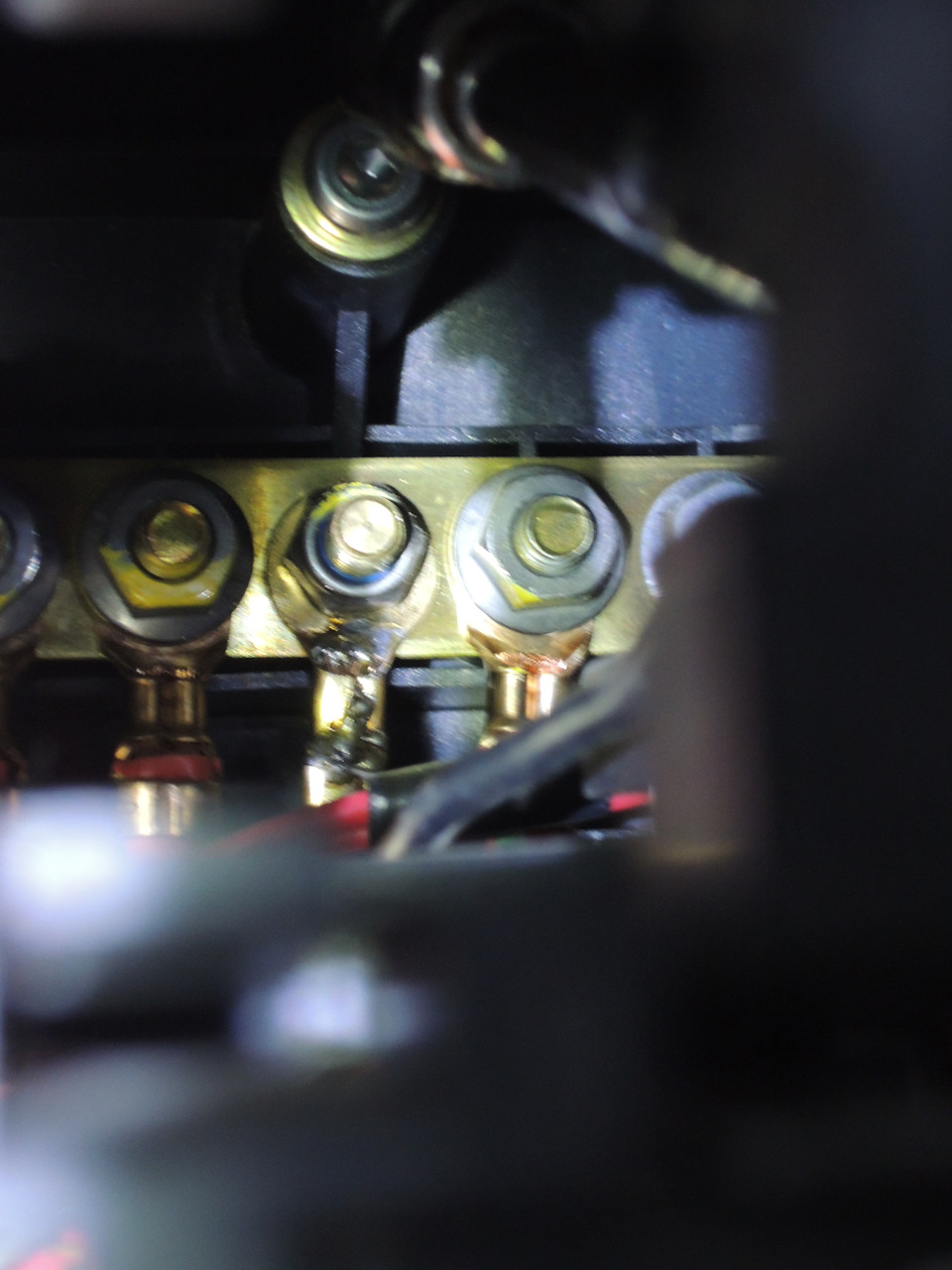

На щастя, на цій рейці була вільна гайка, куди я кинув провід 2, 5ммз круглою клемою. Для кріплення користувався такий подовжувач.>






Коментарі17
Красава, я мав невеликий досвід з герконами хотів також реалізувати в задні двері, тому що ви і зроблю, але ще потрібно буде ззаду плафон присобочити, коли влітку перетягуватиму стелю.
ідея звичайно не нова, але хороша! і успішно впроваджено б інструкцію точніше, де магніт? на якій відстані спрацьовує і як? як підключено?
магніт приклеїв до карти з внутрішньої сторони термоклеєм, відстань спрацьовування до 2 см. На задній плафон плюс з переднього, мінус через геркони
Добрий день. Щось не зрозумів трохи реалізацію підключення. Мінусовий провід беремо від гвинта кріплення петлі ременя і садимо на один контакт геркона а на другий контакт гереону що підводимо і звідки? На рахунок реалізації плюсу теж не зовсім зрозум...
Здрастуйте, плафон управляється мінусом, плюс там постійний висить, двері відчиняються, геркон замикається і плафон починає горіти. двері закриваються, геркон розмикається, мінус пропадає. головне не переплутати тип геркона, є АЛЕ і НЗ
Ну а як же тоді машина бачитиме що відкриті двері якщо геркон впроваджуємо в ланцюг плафона а не в ланцюг замку де мікрик сидить?
у мене в задніх замках немає мікриків (бомжкомплектація без індикації дверей). сигнаха спрацює від відкриття будь-якої з 2х задніх дверей
У мене мікртки з індикацією є. Виходить, що мені ваша схема не підійде?
а навіщо вам тоді геркони якщо є кінцевики? на жаль, схему заводом не читав, не зможу підказати
Ну кінцевики то всередині замку. А все починає з часом зношуватися і ламатися. У результаті один кінцевик на задніх дверях працює не стабільно. Ось і хочу його продублювати герконом щоб забути про ці кінцевики на довго.
а. ну тоді вам потрібно визначити 2 дроти зі джгута в двері, які йдуть на кінцевик. і що через них проходить, ну і замість кінцевика геркон підключити, тоді моя схема підключення вам не підійде швидше за все
Це точно що не підійде. На передні двері люди вже допомогли накопати інфу про забарвлення потрібних проводів. А ось на задні немає ні в кого. -)
у програмі ельза мають бути схеми
Я на цей випадок завжди купую триконтактний геркон, можна потім один вусик відрізати і використовувати як хочеш, і як перемикач і як НЗ, і як АЛЕ
Ось ідея з герконами це звичайно шикарно, не зустрічав ще) Дякуємо за інструкцію, теж повторю)
Такий варіант давненько реалізували інші кулібіни, наприклад, у нексія-клубі.
Кулібін)
