Всім привіт!
Починаю нову рубрику в бортовику в рамках розвитку теми про пошукякісних деталей для москвичів.
Сьогодні розповім про куплене монтажне комплекті гальмівних колодокдля передніх дискових гальм Це той який замість рідних шплінтівХодять чутки що підходить від Volvo 240. Конкретно - TRW PFK 141.Незабаром збираюся розбирати супорта на люксі тому поліз на екзисті замовив цей комплект. .Запчасти на фото:PFK141
Комплект містить 4 пальці, 4 пружини та 4 дротяні стопори.Загаломкомплект на 2 супорти.

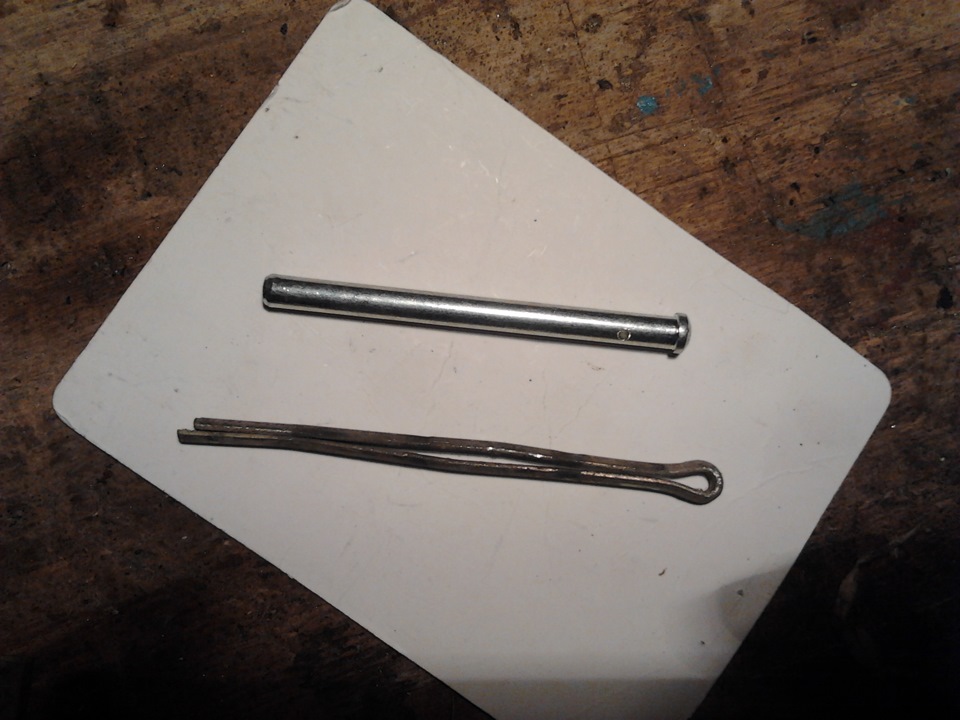

Не втримався і прямо з офісу екзиста поїхав у гараж приміряти, дістав рідні шплінти і колодки, взяв штангенциркуль і вперед.

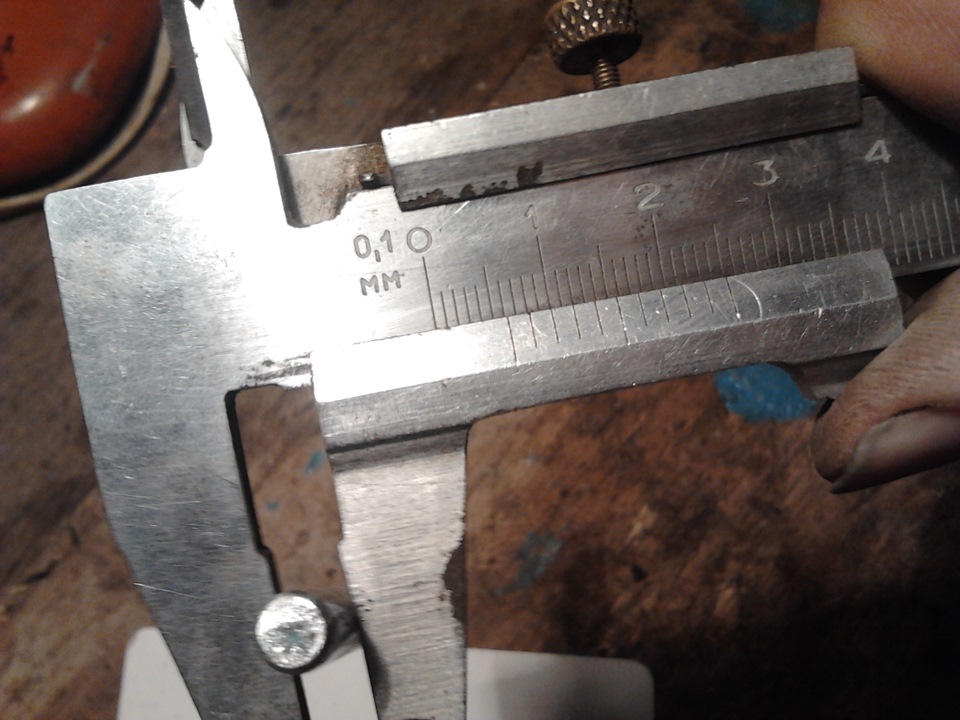

От це поворот думаю — різниця в 2мм як би відчутна достатньо.

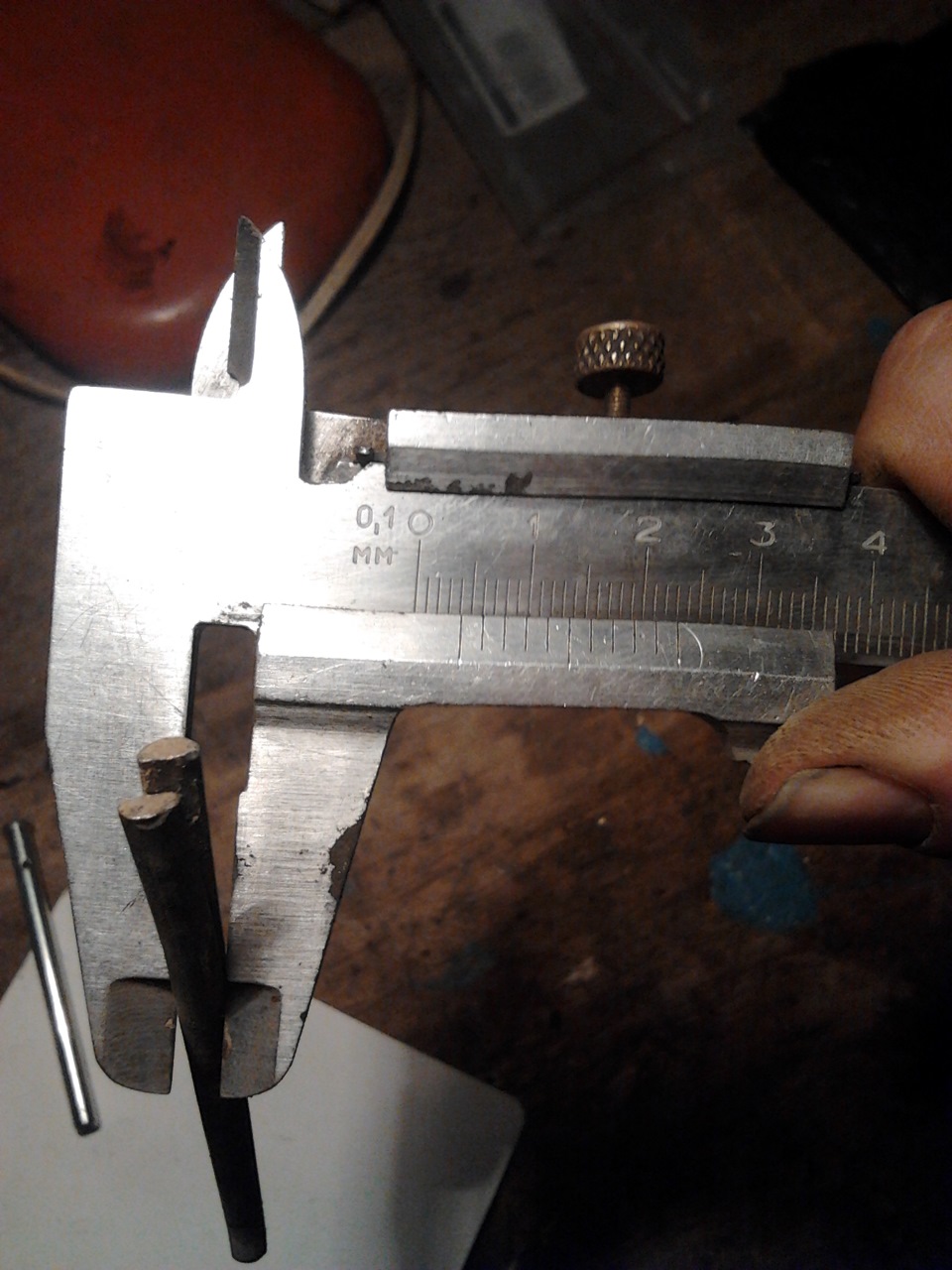

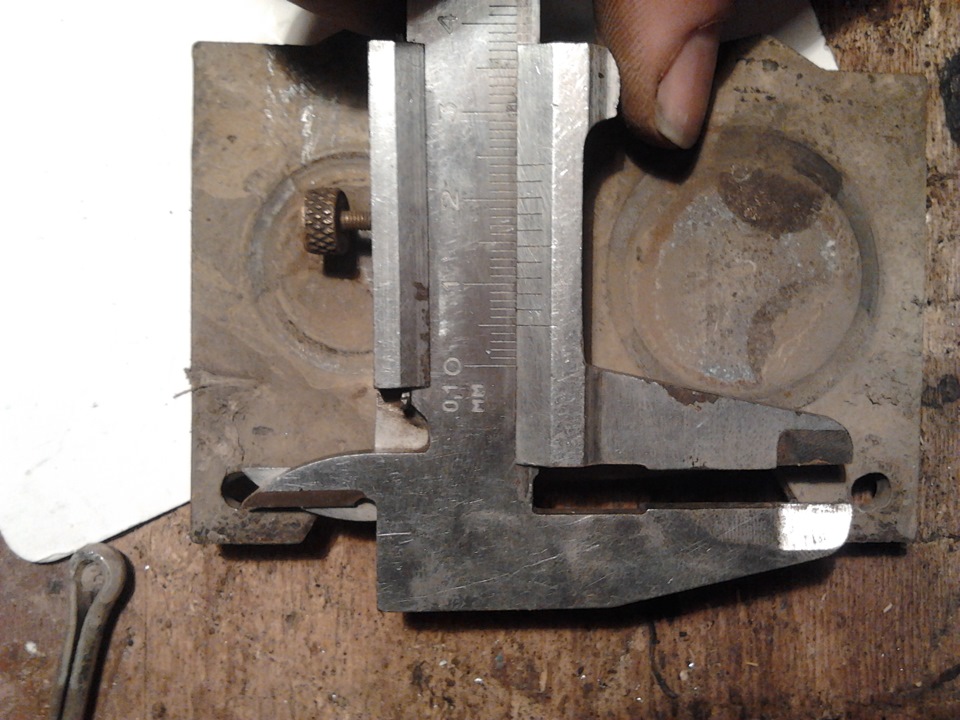

У колодці діаметр мені сподобався більше – різниця з пальцем в 1мм.отже можна просто розсвердлити свердлом на 6 чи 6, 3 ще краще. Подовжині не міряв, а просто приклав палець до супорту. По довжині тещо лікар прописав. Потім поміряв товщину стінки супорта тому щодротяний стопор встановлюється з внутрішньої сторони супорта
товщина стінки в самому товстому місці біля отвору близько 10ммприміряв результат виміру товщини супорта до пальця
на міліметр глибше.
Ну і ще момент — пружини, що утримують колодки.
за шириною саме те
Загалом мій висновок — раз без зварювання та болгарки щосьпідходить! Інструмент для встановлення – дриль, свердло на 6, 3 ммта шарошка. Чим мені сподобався цей комплект - пальці як на меневибити легко навіть якщо закиснуть. Відповідна вибивання, молоток0, 5 кг, один точний удар і справа в капелюсі. Зі шплінтом так непрокотить — розгинається на дві частини, весь гнеться — знаємо, плавали. Правда на вигляд не розбирали той супорт років 100 навигляд. Докладніше відпишу після встановлення.






Коментарі10
Гідно. А то заводську схему зі шплінтами, навіть заводською ти мову не повертається. Начебто дійсно, в якомусь колгоспі, втратили пальці при заміні колодок і впхнули шплінти від трактора.
Як в експлуатації себе показали?
пробіг тисячі дві. ніяких проблем від супортів не виходило. періодично при проведенні ТО оглядатиму все що переробляв і звітувати по пробігу. так що стежте за БЖ. тільки не знаю коли воно буде. я зараз зліг з пневмонією і застряг на місяць десь потім...
Швидшого одужання! Собі також зроблю, шплінти задовбали.
Text Спасибі. Тільки свердлі супорта в зборі з колодками. Дістанеш один шплінт, свердлиш довгим свердлом наскрізь, вставляєш штифт з цього комплекту а потім другий шплінт дістаєш. Тоді все вийде співвісно. І свердло спочатку 5,5 спробуй. забагато. св...
зрозумів, дякую
а сенс такої ситуації? просто трохи не зрозумів. В установці пружин і якісніших колодок?
шплінти мене напружували завжди. ймовірно знайомство пройшло не дуже гладко - з молотком, матом, поїздкою в найближчий магазин в якому нових не виявилося як і в інших у нашому місті, а тому пошук цвяхів ... а тут я думаю що навіть якщо закисне то виб...
завжди вставляв цвяхи.
у мене теж цвяхи були, ледве витяг... замовив собі такий дружин комплект
