Просто захотілося щось ще затюнити.

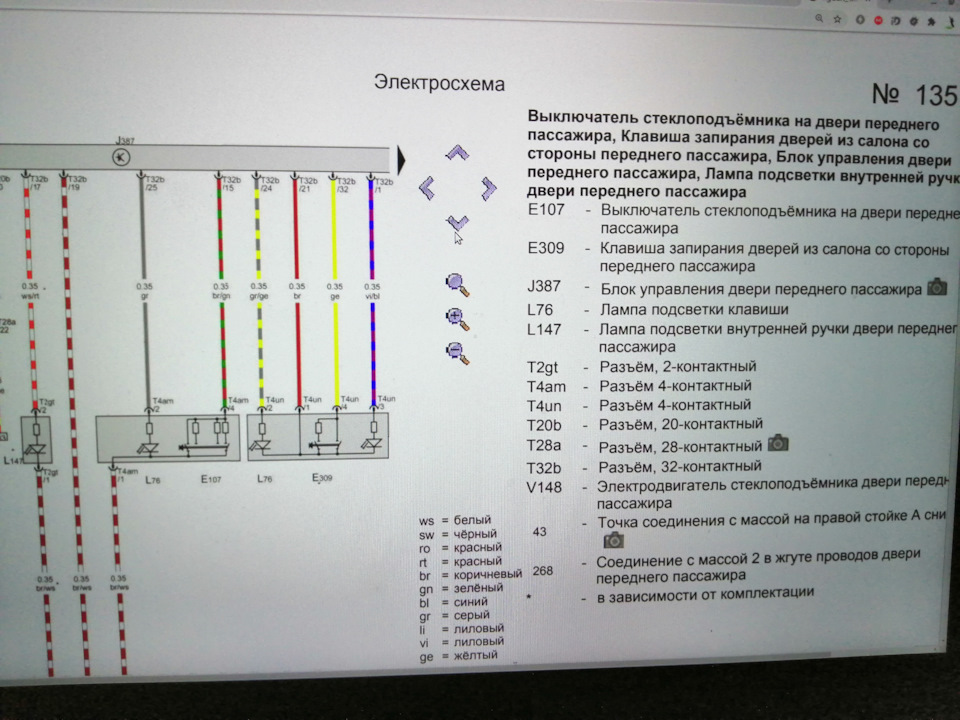

Для початку вивчає схему в ELSA

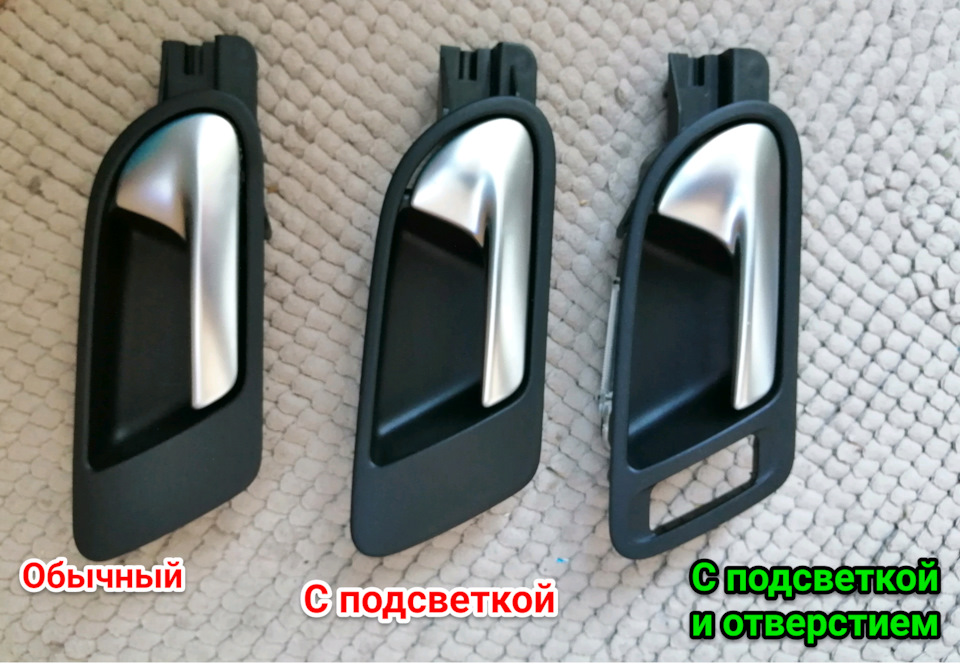

< 1. Ручка дверей з отвором під кнопку або ж з отвором іпідсвічуванням - у такого як.> Ручки дверей2. Власне, кнопка правих дверей.
Можна купити на розбиранні від англійця (пасат, Тигуан)

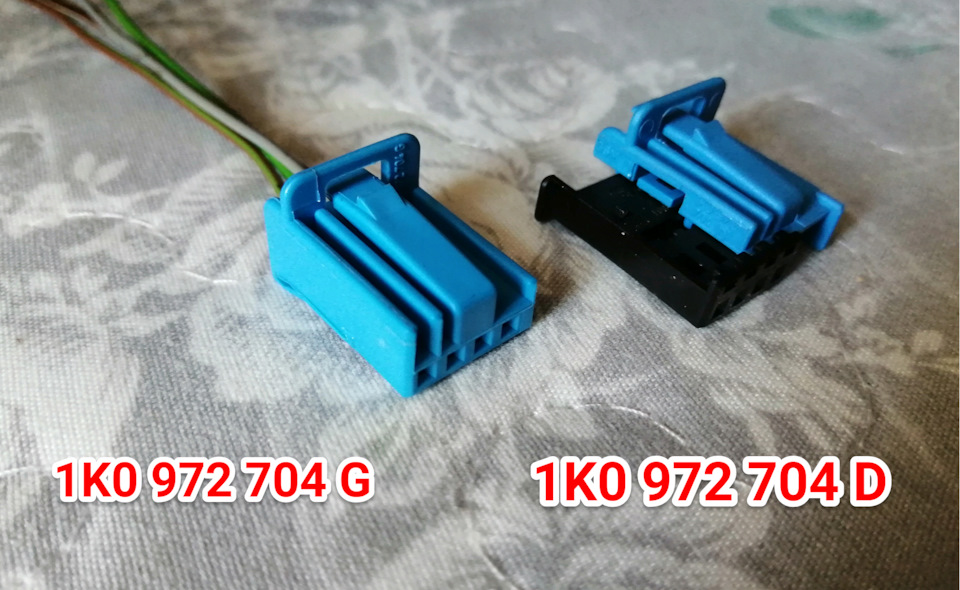

3. Роз'єм.
Мені більше сподобався з літерою D, там зсувний майданчик, новіші, з літерою G — одноразовіші.
4. Провід, 70 см довжини.
Я, звичайно, підібрав потрібного кольору та перерізу, згідно зELSA
Повний фен-шуй
Всі запчастини разом:
5N2837114GUAQ — ручка дверей з підсвічуванням та кнопкамицентрального замку (1 шт);
1K0962126B — безпосередньо кнопка;

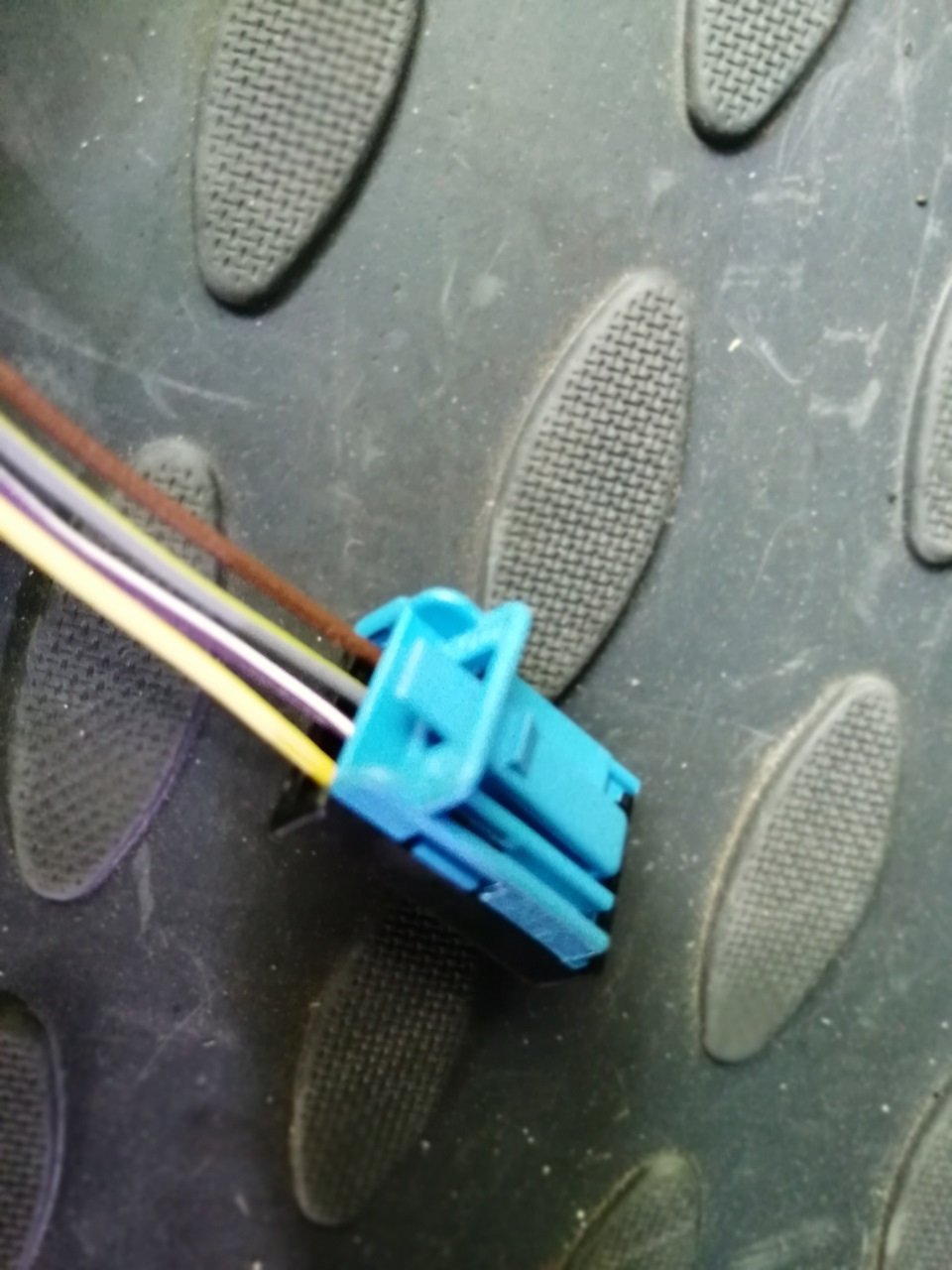

1K0972704B/G-роз'єм для кнопок центрального замку (1 шт); Згідносхеми вище, підключення:1 пін на синьому штекері ручки з'єднуємо з21 піном на сірому роз'ємі блоку управління дверима.
2 пін - 24й
3 пін - 1й
4 пін - 32й
>

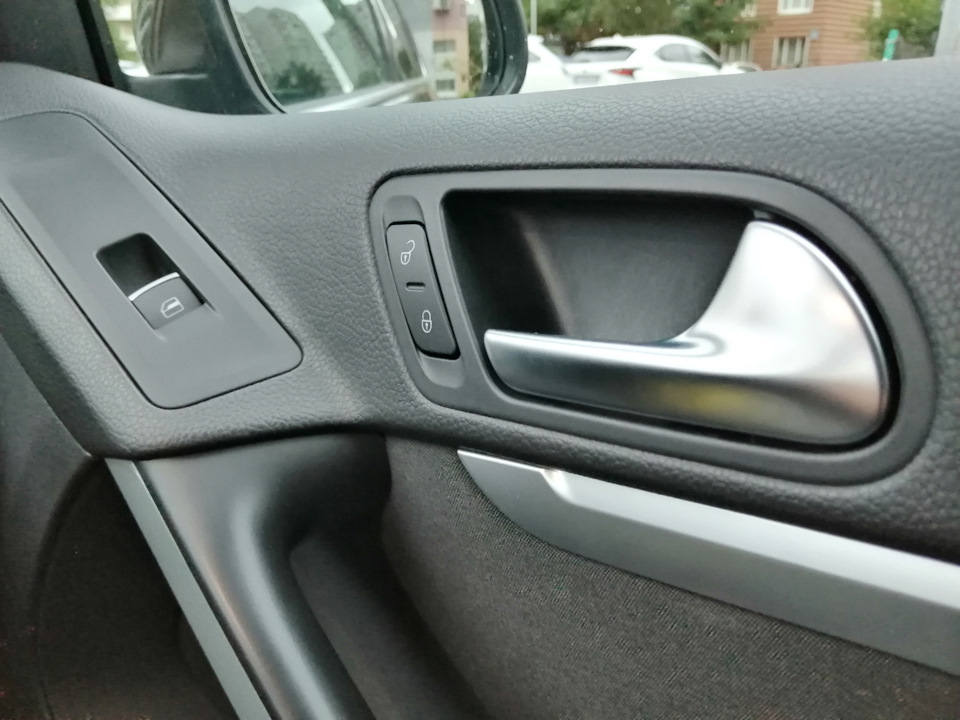

Результат — кнопка повністю дублює кнопку водійських дверей іпрацює паралельно з нею.
У стані спокою
У русі
Вночі






Коментарі17
Хлопці підкажіть таке питання, підсвічування кнопок на дверях (склопідйомники, дзеркала і ЦЗ) від чого вмикається? не регулюється.Намагаюсь розібратися це 2 різні проблеми чи одна?І ще, чи підсвічування кнопки ЦЗ горить при розблокованих дверях?
Навіщо? Що дає вона?
Можливість написати ще одну посаду на Д2
Підсвічування біле від пасату? =)
Не знаю, такі купив для Тиги.
У тиги червоні рідні ☺️
Ну ок. Буду відщепенцем ;)
Та я собі теж на ялинки міняти думаю, разом з підсвічуванням )))
Діод перепай у підсвічуванні. Саме в нашій я не дивився, але зазвичай використовують світлодіоди 2832
Різні там вони, є щось типу 0805 з корпусом, є 2835 на 20мА, в підсвічуванні ручок пластик корпусу заклеєний, я не став його колупати поки що і там звичайний діод 3мм. Частина вже перепаяв, крім діодів змінював резистори
Ааа, пам'ятаю цю історію ... З резисторами біль. Взагалі не факт, що в тебе вийде підібрати номінал і всіх резисторів, тому що ти впираєшся в заводські прийняті номінали. Навіть напевно можна з упевненістю сказати, що не вийде.
Ну ... не сказав би ... головне розуміти що робиш 😁✌️ і мати запас резисторів смд
Ну прямо щоб точно тобі не потрапиш. Уяви ситуацію-у тебе є три послідовні резистори. Причому один з них реалізований як два паралельні. Тобто всього їх чотири. Це із заводу для червоних. як ти оцінюєш шанс що теж опір вдасться підібрати для білих зі...
Рідний діод 20 мА і там резистори в районі 1.5-2 КОм, на білих діодах які на 120 мА потрібні резистори від 5 до 12 КОм тобто для білих порядок точності опорів збільшується, зараз у мене яскравість білого і червоного свічення вирівняно на фото проміжн...
Хочу хочу хочу)) Кнопку де брати?) Номер є?)
Додав у
немовля! Люто заздрю.
