Встановлення круїзу. Частина 1. Літо 1

Привіт усім!

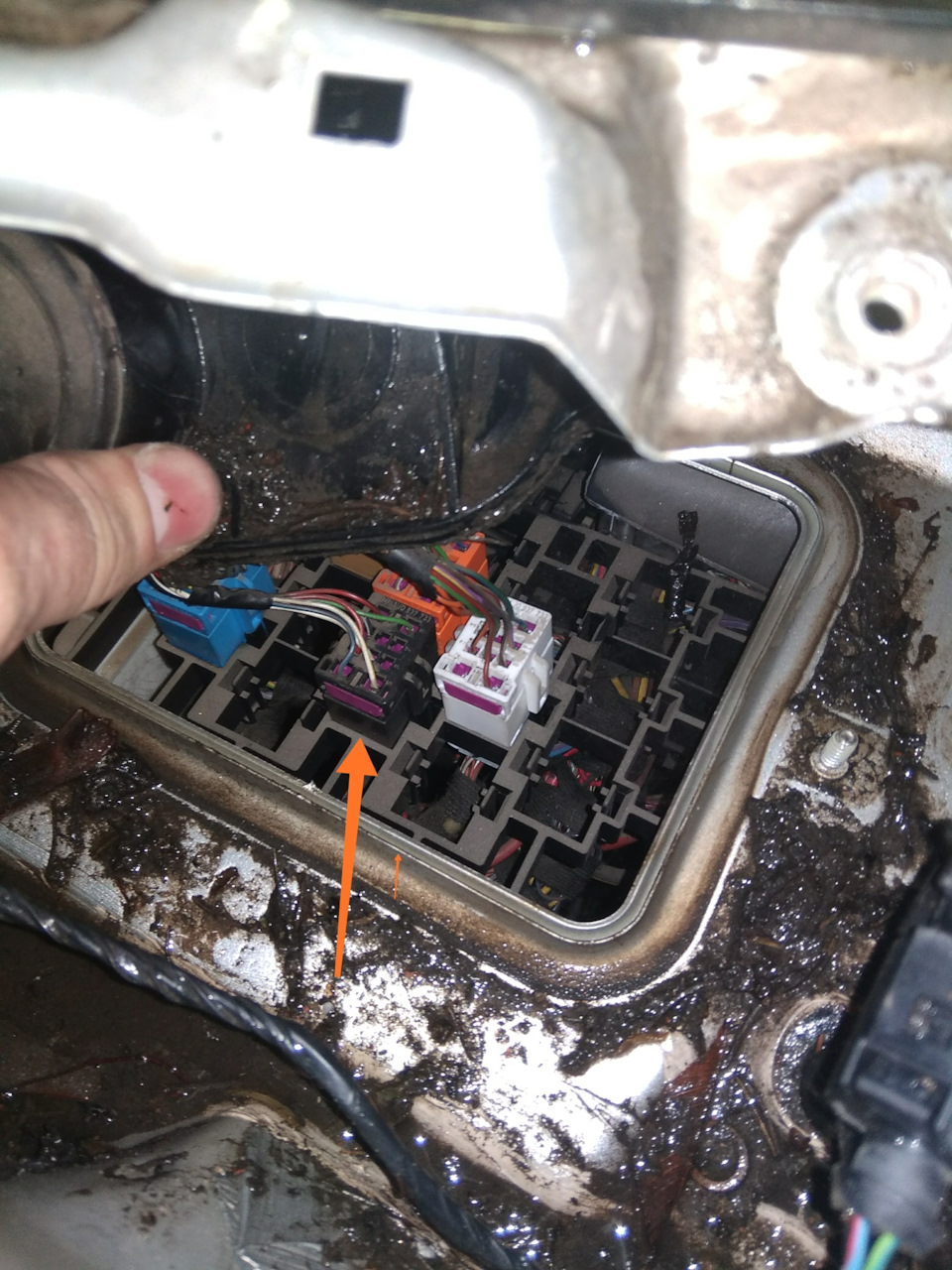

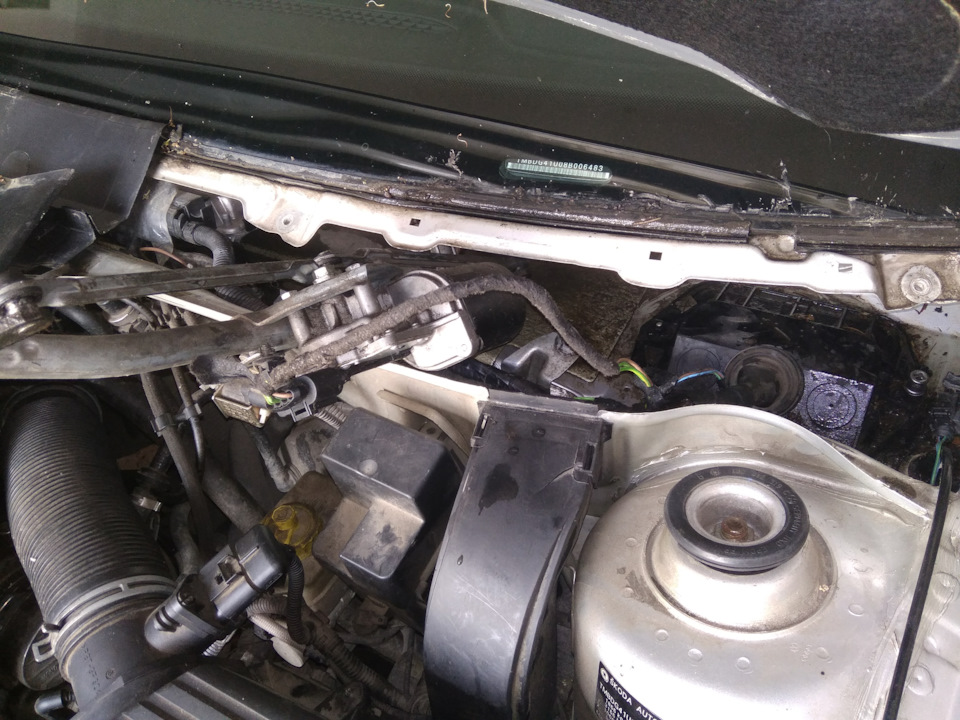

Вирішив поставити собі круїз, замовив на алі бабку з проводами! Такяк установку круїзу можна розділити на дві частини:1. Встановленнябабки. Установка штекера і проводів, то й вирішив пост розбити на 2частини, щоб не було дуже багато! Всі чомусь починають зі бабки, явирішив спочатку провести проводку., Щоб спочатку протестувати, іякщо все ок, тоді вже ставити на кермо! і бачимоскриньки)-з'єднувальні роз'єми, нас цікавить чорний, стрілкою

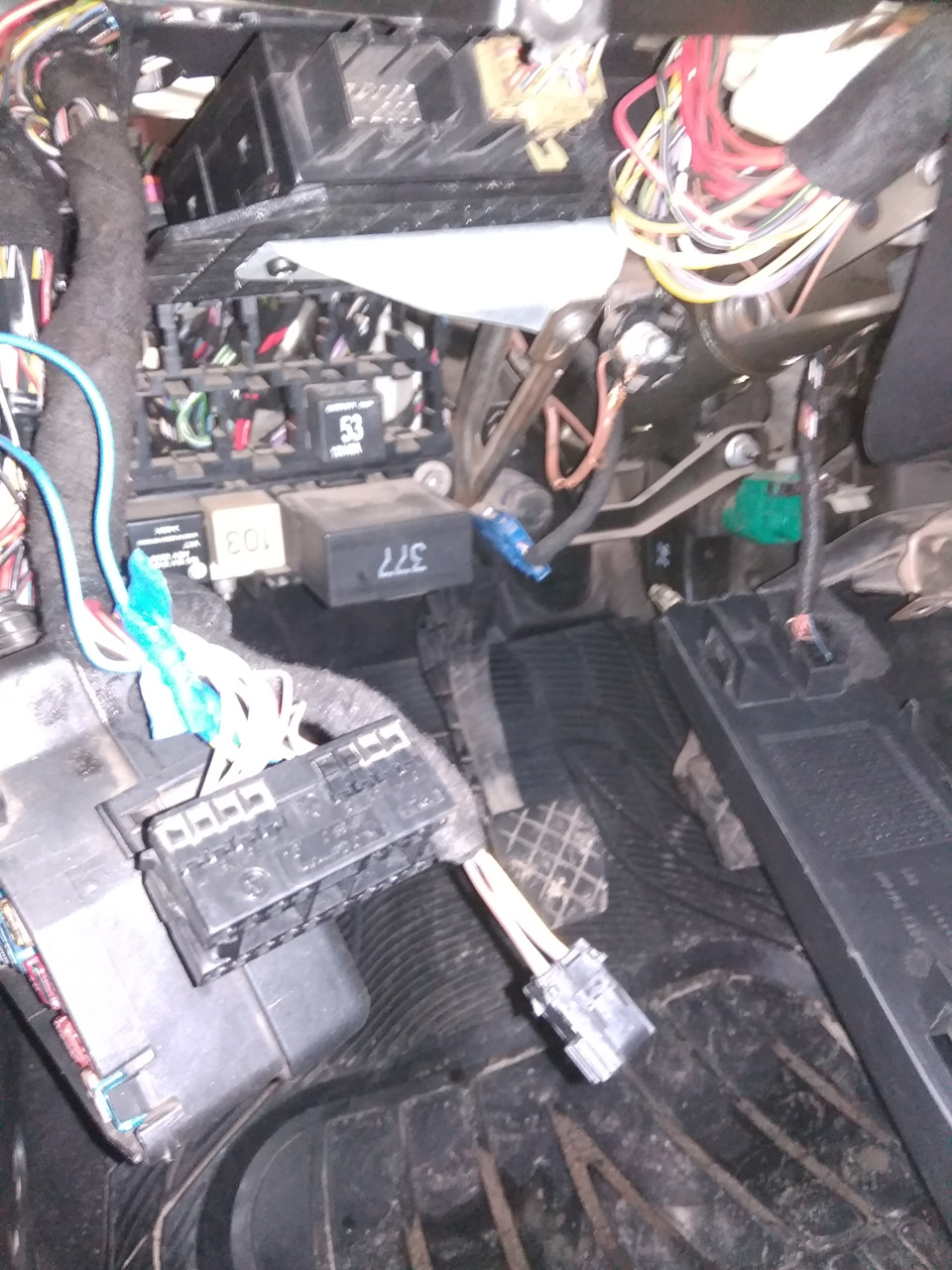

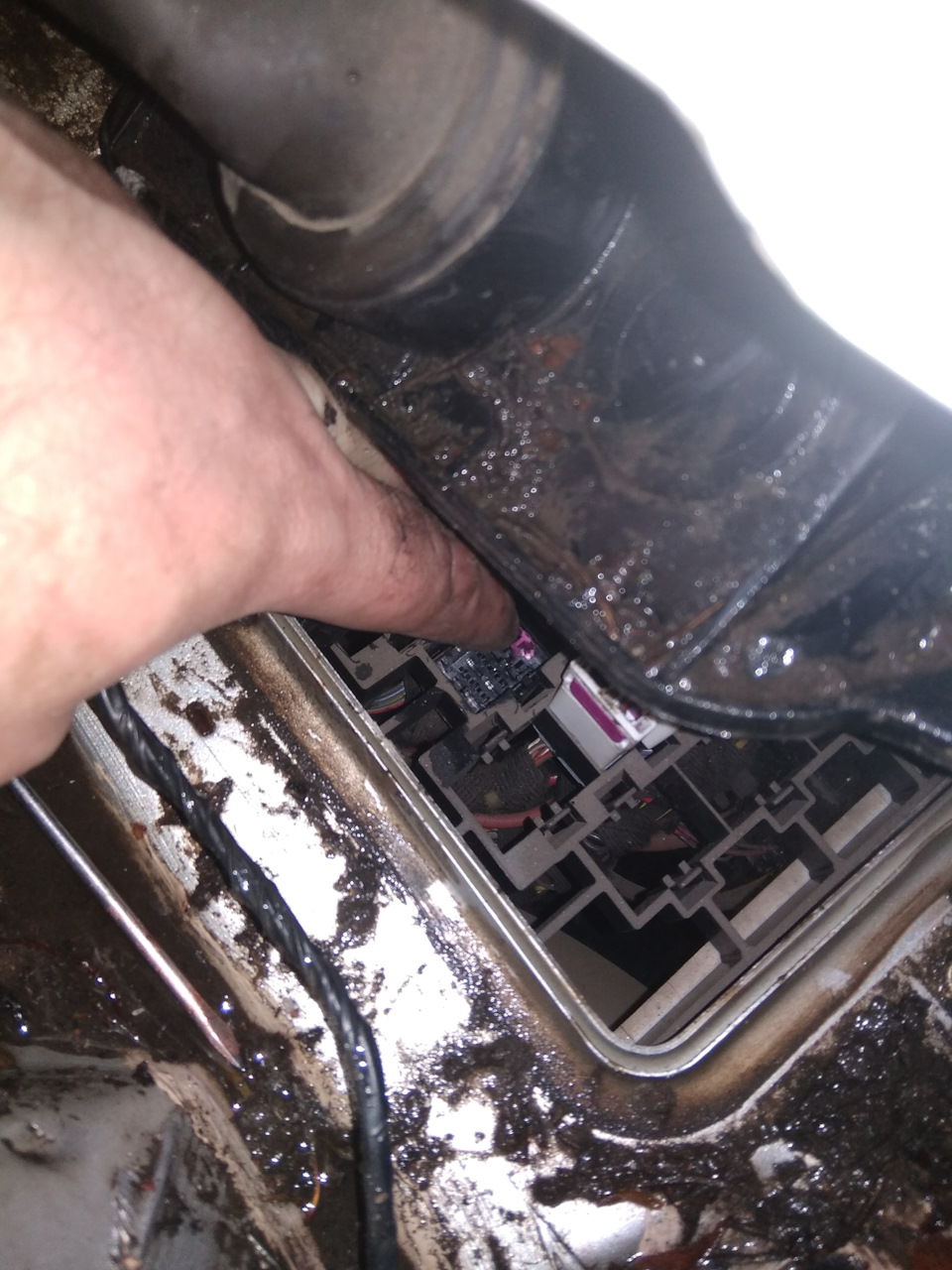

Від'єднуємо фішку чорної скриньки) віджимаємо його з боків івтоплюємо вниз! Далі знімаємо нижній фартух торпеди, отримуємо такукартинку Дотягуємося до нашого витягуємо його Далі найцікавіше, потрібно вставити піни, які йдуть з круїзом в даний штекер! І потімназад вставити штекер у своє місце і всадити фішку!
схема по якій потрібно вставляти, реально правильна Але я спочаткуставив не по ній, так як мені трапився невдалий варіант проводів, здвома коричневими і блакитним широким піном! ПІНИ ТУТ СТОЯТЬНЕПРАВИЛЬНО, не знаю чому так, може не з моєї машини, а може простокитайські косяки! Загалом я спочатку розкидав піни суто логічно, виходячи з кількох джерел інформації + враховував схожість кольорівдротів! Круїз природно не заробив, по Васе 006 група неспрацьовував датчик зчеплення і кнопка "-", на фішку датчика ставивскріпку, круїз не заробив (
така була картинка, ще не знав що і як позначає

Але потім мені одна хороша людина підказала на драйві:

підказав у якій послідовності що і як повинні йти інформаційні бітикруїзу, дякую! )

Зрозумівши, що у мене явно щось не те, довго не думаючи, йдурозрізати ці китайські проводи, і з'єднувати як треба, незважаючина різні кольори з'єднань

таким простим способом, з'єднання садимо на термоусадку! Післяцього група 006 запрацювала як треба, і круїз теж заробив! 😀👍🙏😁🥊♥️

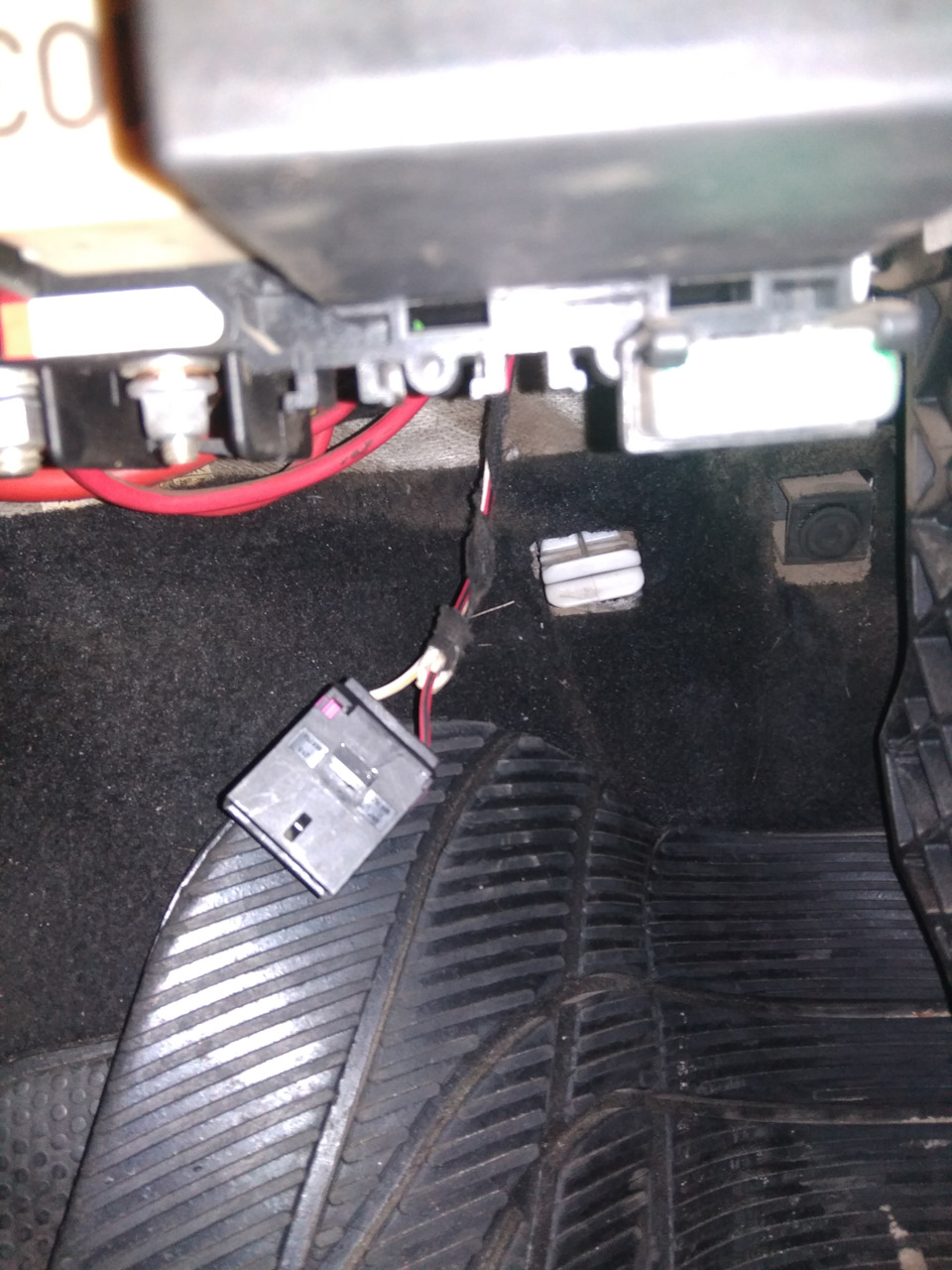

Бо я на кермо його ще не ставив, він просто лежить у мене в бічнійніші дверей, і працює! , зі скріпкою на роз'єм датчика зчеплення), решта завтра! 🖐️Запчасти на фото:2400X1
