Діодний плафон у салон з вольтметром та підключенням реєстратора

Вирішив покращити світло в салонному просторі. Заодно відпрацюватинавичку виготовлення друкованих плат.
Спершу вивчив як роблять інші.
Вирішив робити собі так Вирішив робити передній плафон.
1. Намалював схему в Sprint-layout

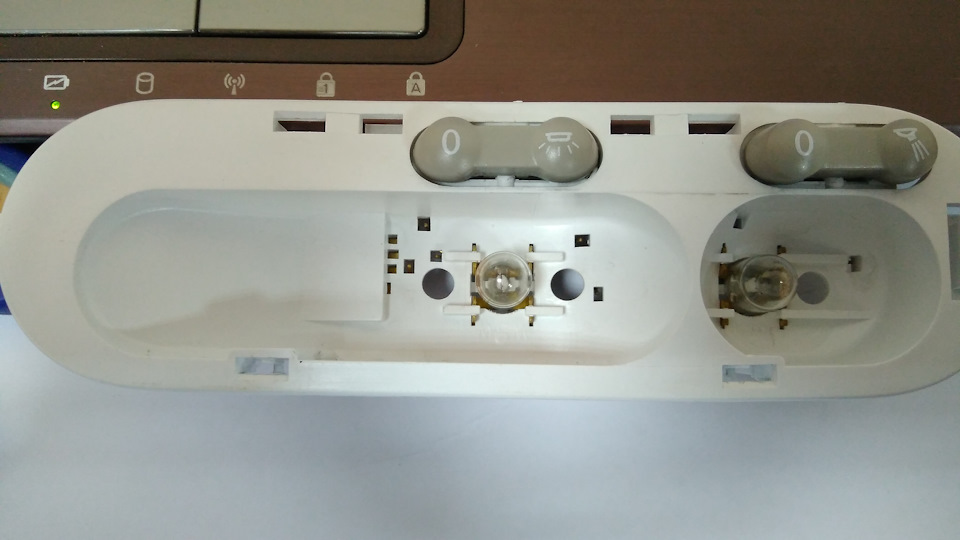

Такий плафон у мене стоїть, на дві кнопки.Зробив замір.

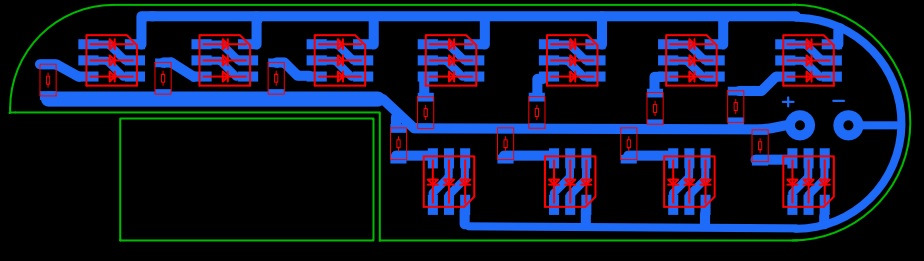

Це великий, там де більше місця для плати.Працює при відкриваннідверей.Світлодіоди використовував SMD 5050

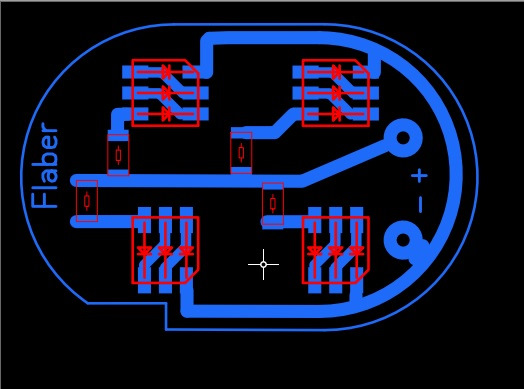

Це менша секція.Сюди вирішив використовувати світлодіоди теплоговідтінку.Що присвятити, включити в дорозі щоб не зліпили.

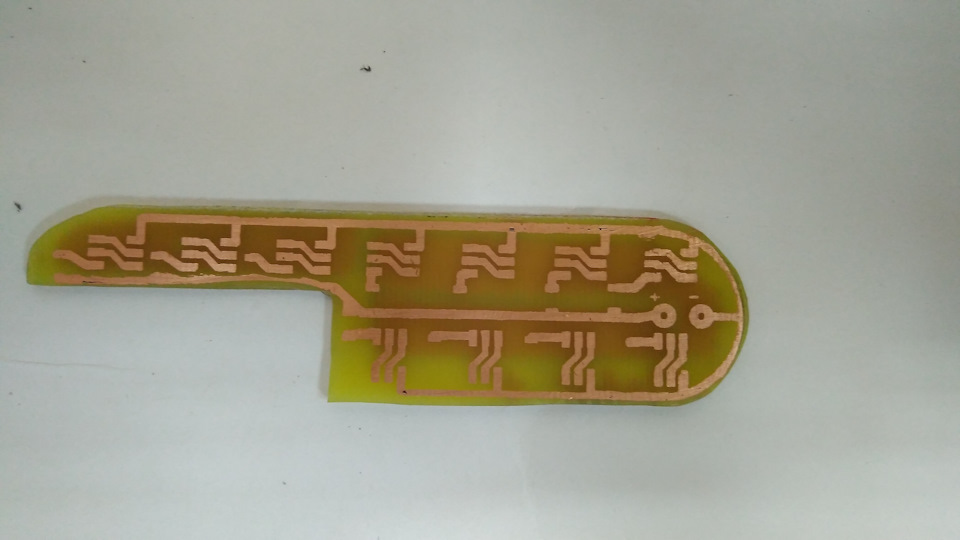

2. Плату робив методом ЛУТ, витравлював у хлорному залозі.Самескладне для мене в цьому методі, це нанести праскою тонер наоліт.Не можу приловчитися.
3. Далі напаяв світлодіоди з резисторами і все зібрав.Все нефоткал.Світлодіоди розраховував, щоб сильно не грівся плафон (помоєму 290 Ом на один світлодіод 5050 там три кристали)

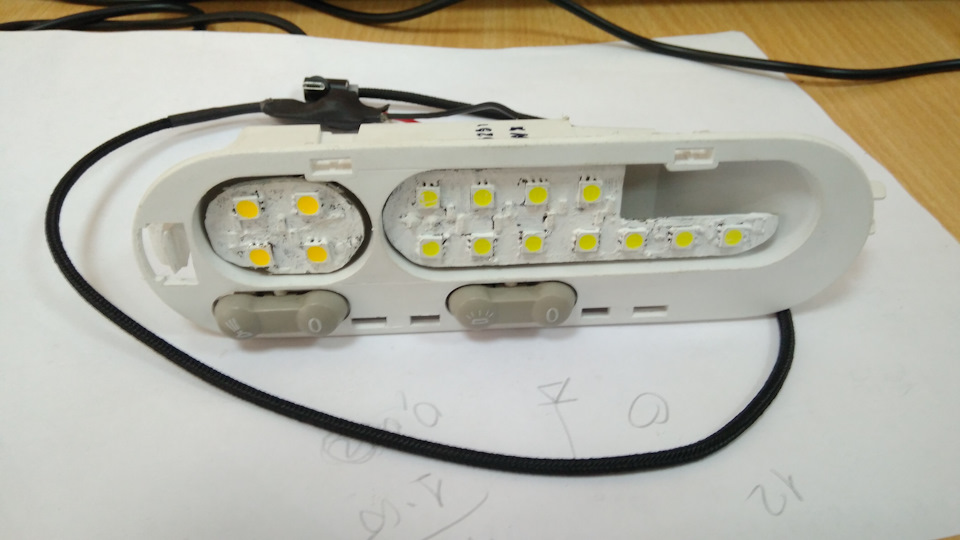

Готовий результат з плафонами
4. Заодно підключив реєстратор до плафона, щоб прибрати довгийпровід який тягнувся через стійку і займав прикурювач. До речі, наАлі Алі замовив провід на магніті для швидкого знімання вреєстратор (у мене на реєстраторі мікроюсб). Дуже зручно, роз'ємибудуть цілими від частого від'єднання.
Припаяв провід для регіка. Режим роботи, після відкриття дверей тапівгодини після закриття авто. Споживання в районі 300 мА
5. Ну і встановив вольтметр (теж з Алі) Ставив як описано тут
Кінцевий результат. Вночі трохи засвічувати потрібно доопрацюватище розсіювач
