Всім привіт!
Раніше:
1. Блок управління світлом
2. Інструменти
3. Селектор КПП
У цьому записі мова піде про блок кнопок з аварійкою та процентральний дефлектор.
У записі #55 я зробив заміну центрального дефлектора і заразомпідготував до пересвіту крутилки.Залишалося тільки перепаяти ріднийштекер, так як у мене його немає і подовжити провід при цьомупідключиться до джерела світла. p>

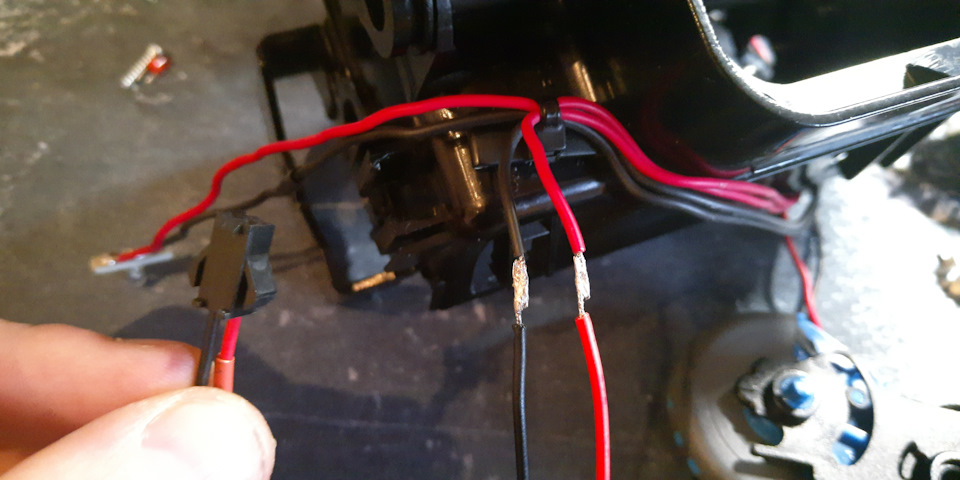

Відрізаємо рідний штекер і припаюємо замінник

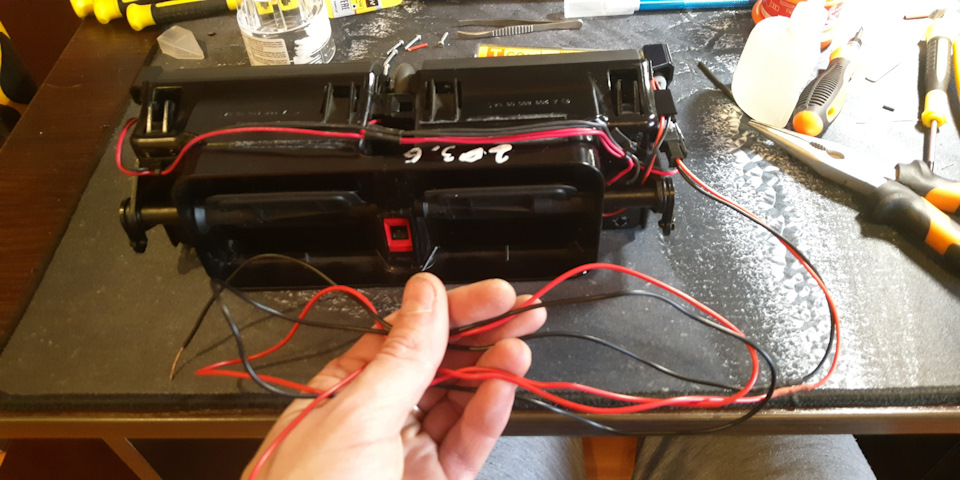

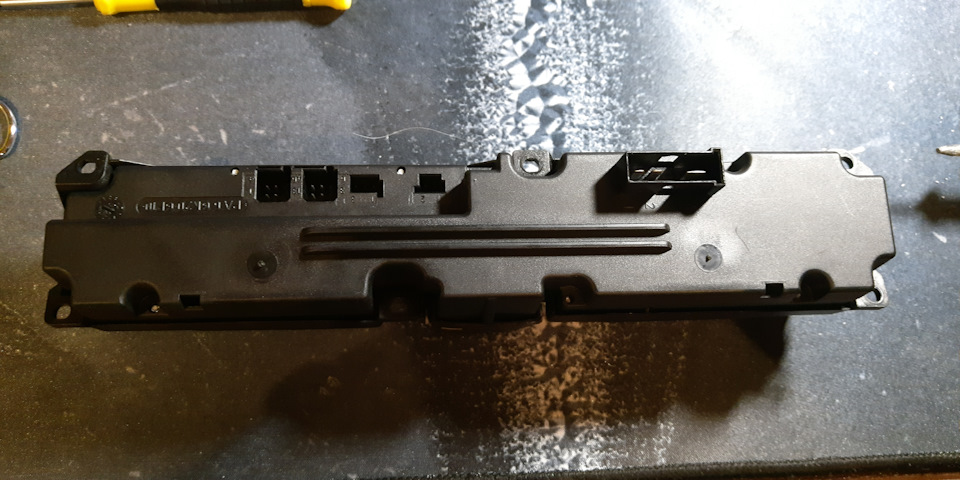

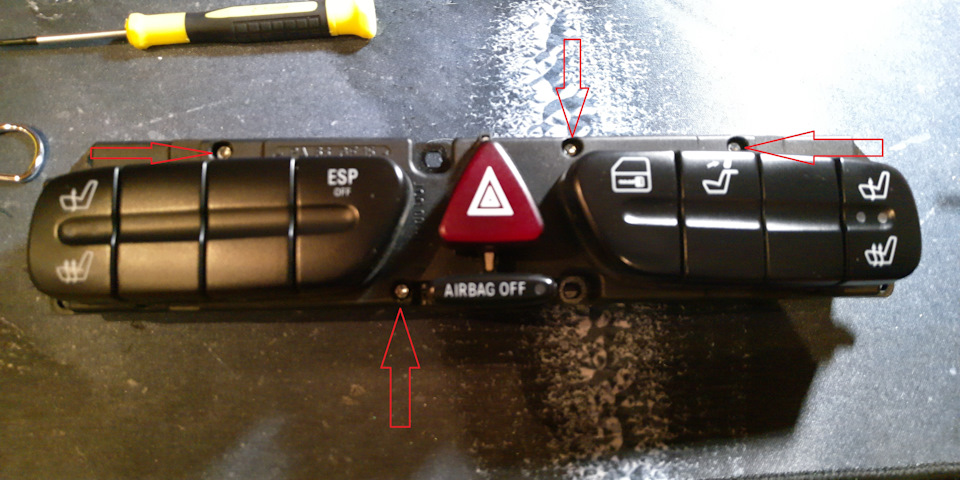

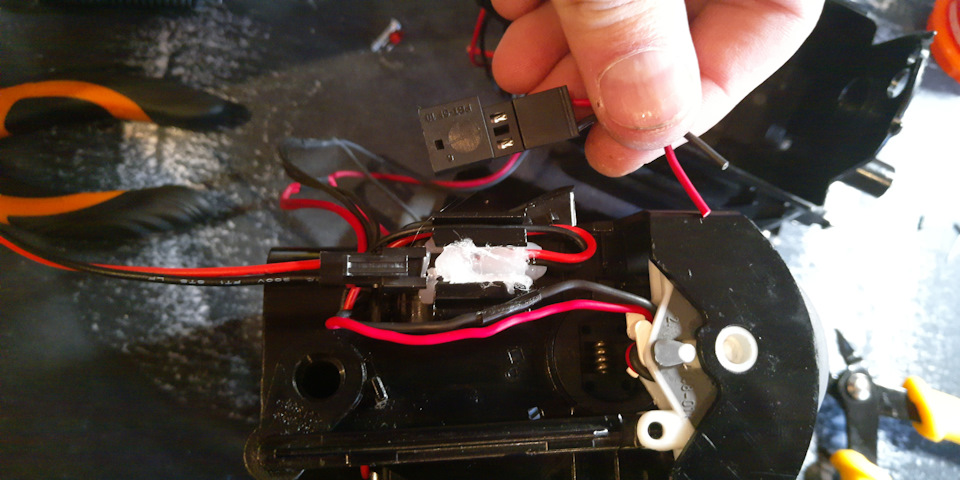

На термоклей закріплюємо на рідне місце і подовжуємо проводку дляпідключення до підсвічування попільнички, забігаючи на перед скажу, підсвічування в попільничці ще немає, по проводку там вжепідготовлені, хочу, Щоб попільничка світилася тільки привідкритті, так КРУЧЕ! Відкручує торкси зазначені стрілками ззаду унас нічого немає Є ще два торкси який приховані під кнопками, дляцього не поспішаючи викруткою або чимось плоским по периметру, яквказано жовтою лінією підколупуємо, вони на клямці після цьогоз'являється доступ до останніх торксів. Знімаються легко, трохи здвох боків підколупати
З зворотного боку чотири запаяні контакти, вам потрібні тільки два, які виділені зірочкою, стрілками вказані контакти кнопки, ці кнопкивідрізняються від інших, тут діоди випаюються, а невисвердлюються
Ну і кінцевий результат)
Процес перепаювання блоку не складний)
Коментарі16
круто)) цікаво буде подивитися коли все готово буде)) до речі я собі не попільничку кнопку поставив що тільки при відкритті горіло )
Я читав у тебе і собі теж захотів). Зробив клімат, але начебто його запоров. Не хочуть горіти кнопки і екран. Сам він працює. Незнаю що робити (начебто всі діоди правильно паяв
ого. це не дуже хороша новина. може все-таки переплутав місцями + і -. або може штекер не до кінця засунув при підключенні?
Кнопки авто і більше і менше горять, екран спочатку горів, але частково, переплутав + і - на 8 діодах, перепаяв, перестав більше горіти ((( у мене на жаль не збереглися оригінальних фоток плати до переробок, тепер не знаю куди і дивитися((
Я дивився твої фотки коли паяв, але при збільшенні не видно полярності( Не хочеться звичайно тебе напружувати, але якщо буде бажання і можливість, сфоткай ще раз у розібраному вигляді, буду дуже вдячний!
ввечері вдома коли буду - гляну свій архів. там повинні були зберегтися фотографії процесу.скину тобі, якщо будуть
Ок, дякую
Ніхрена собі вони там намудрили з платою та кнопками) А на вигляд просто звичайні тикалки
Це ще нормальні кнопки, а ось на центральному плафоні, кнопки керма та склопідйомника, ось там триндець)
червоним відзначив куточки, (це здається мінуси) в будь-якому випадку на всіх смд діодах кутками відзначається так само полярністьдумаю допоможе.
Дякую, немає випадково ще фото під прозорими розсіювачами біля кнопок АВТО?
крім цих двох? на першій же начебто видно
Ой точно, не звернув увагу. Спс, гляну у вільний час, що в мене не так
Млинець, все припаяно правильно в мене(((
