Привіт усім!
Мова, як ви вже зрозуміли, піде про кнопочку яка буде повторюватифункцію кнопки DISP на штатній магнітолі! Так як я першим що зробиву машині після батька - змінив магнітолу штатну на SONY, отжезникла можливість перемикати показання витрати/залишку км/Середньоїшвидкості, безпосередньо в дорозі.
Завдяки запису в БЖ товариша Andry-Smart, я знайшов час щоб зробитицю наполовину марну і наполовину все-таки зручну кнопку.
Процитую суть роботи з вуст товариша pushik з лансерклубу:
"ось як зробити емулятор дисплея за 50 центів. Берете резистор8ком розкручує дисплей знаходьте доріжки які йдуть на кнопки.Перемикання функцій реалізовано на резисторах, знаходите точку девсі доріжки від кнопок перетинаються до резисторів впаює 8ком резюкі через тумблер підключаєте на корпус тумблер нормальнорозімкнутий. І все."

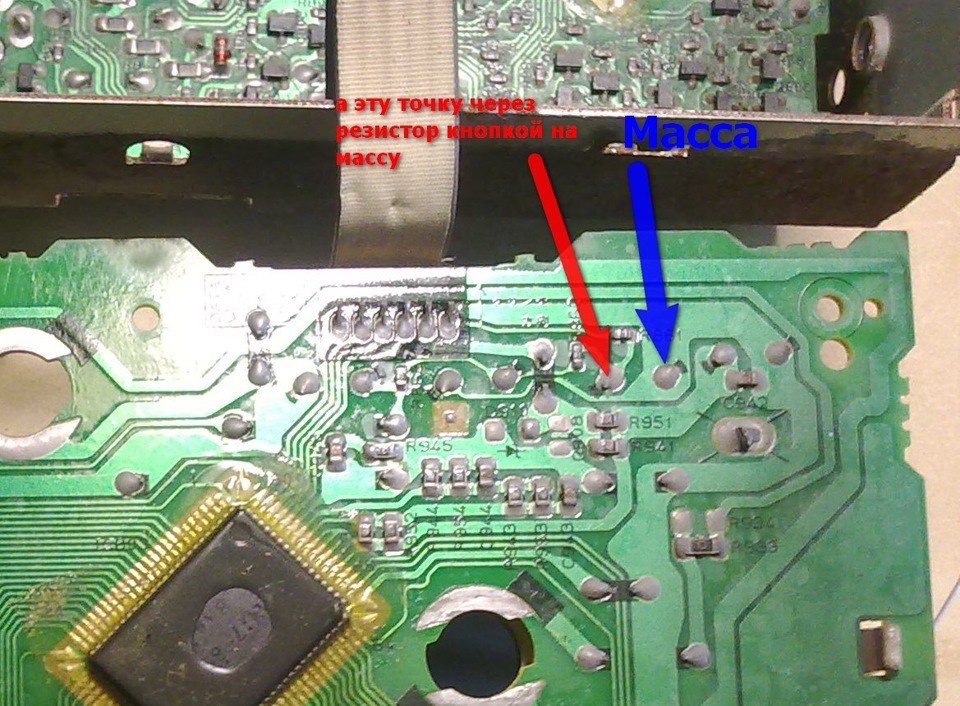

Точки до яких припаюватися вказані на даній фотографії, з того жзапису Andry-Smart
Погнав у гараж, узяв викрутку шліцеву, підробив нею задню кришкуБК
Підриваємо кришку з посадкових місць, тягнемо у бік лобового скла ізнімаємо. Хрестовою викруткою з двох сторін по два гвинтикивіддаємо

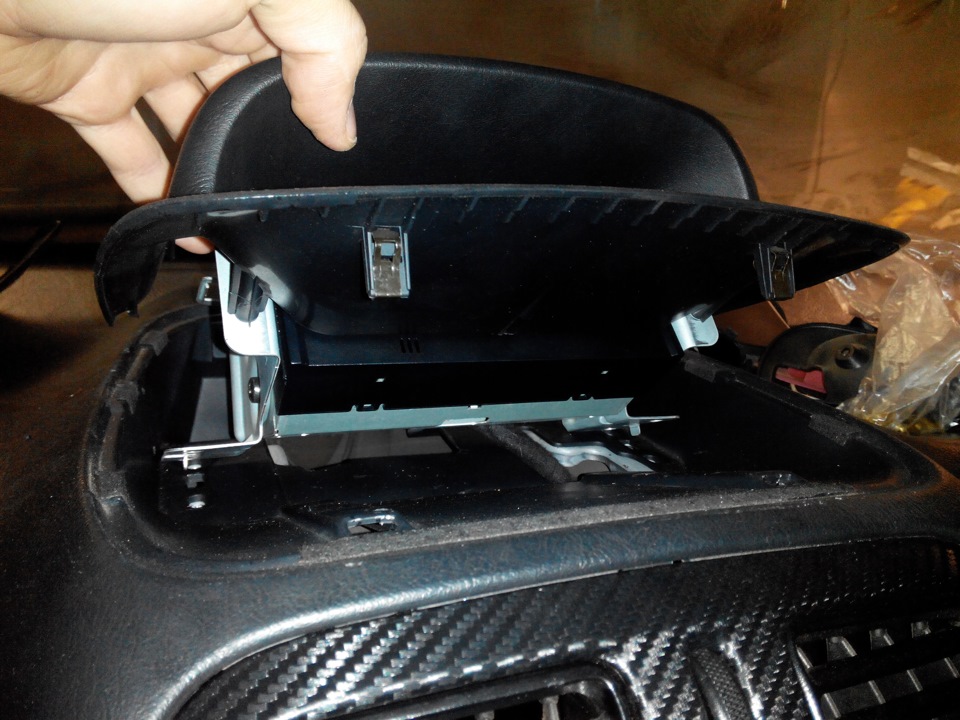

Піднімаємо БК з передньою кришкою (з козирком)

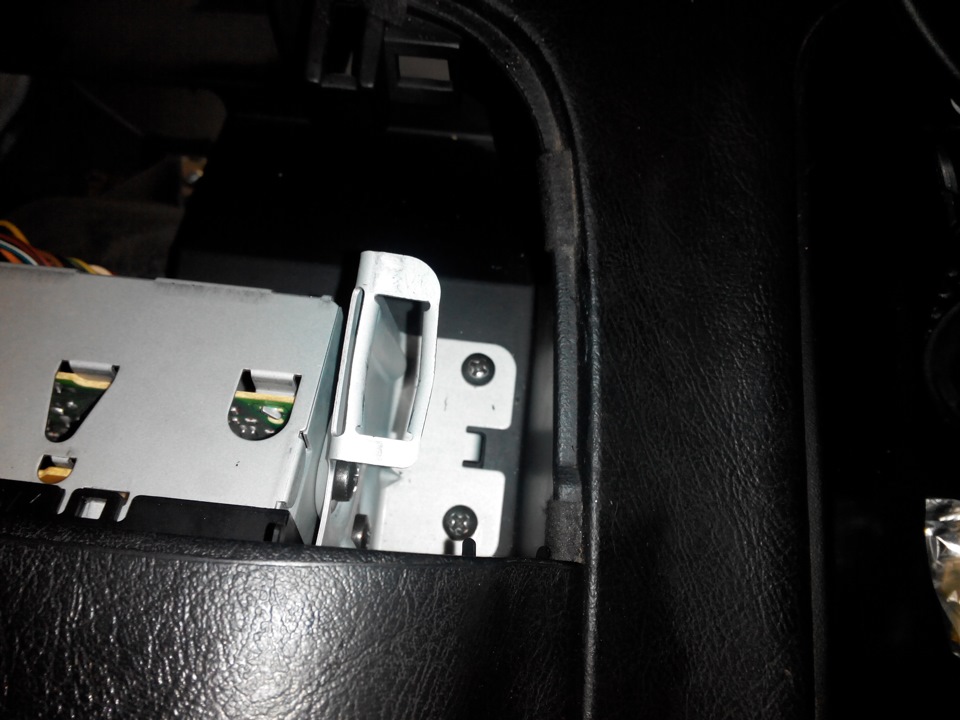

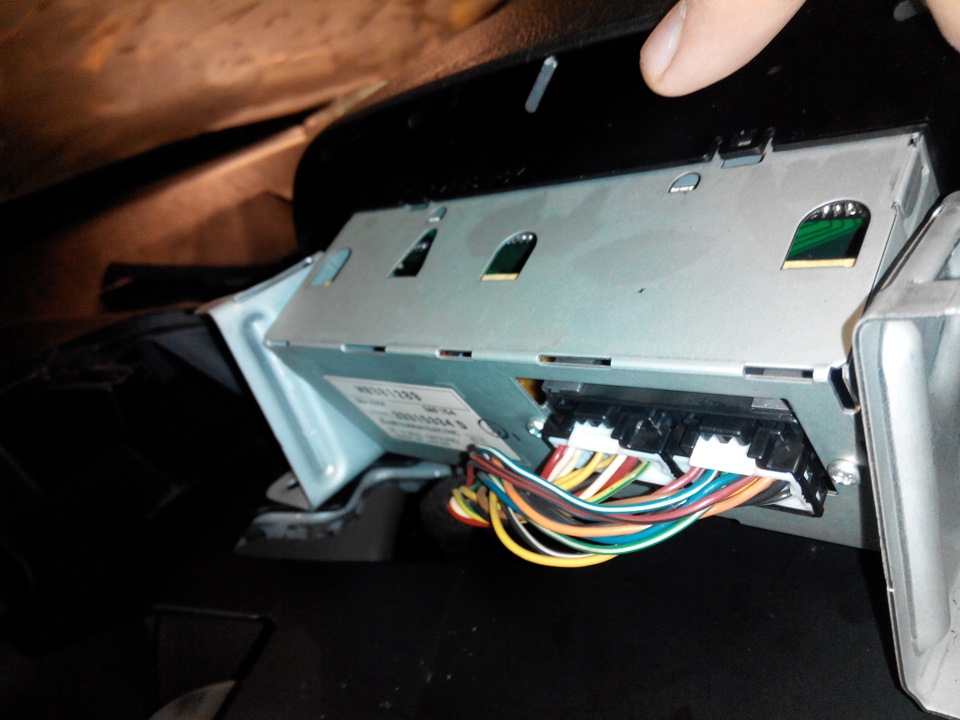

Від'єднуємо два роз'єми. З двох сторін кріплення віддаємо по двагвинтики.
Вилучаємо БК.
Знімаємо пластикову кришку з екранчиком. Наприклад.
Тягнемо на себе, і ось що бачимо
Знаходимо потрібні нам точки припою, згідно фотографії моїспроби з резисторами номіналом 7, 5кОм і 8, 3кОм успіхом неувінчалися, тому я припаяв підстроювальний резистор і підключившиБК в машині, регулював діапазон одночасно клацаючи на кнопку (мікрик). Поперемінно до того як дійшов до перемикання показань, виходило перемикати час, яскравість і т.Д.)) На якому опорі язупинився не вимірював, тому що під рукою не було тестера. Даліробимо отвір під мікрик в рамці БК, поряд з рештою.
Знімаємо чорну рамку з кнопками — відкручуємо 3 гвинтики. > Капаємо суперклеєм на мікрик зверху і знизу і вставляємо в рамкузсередини, сідає як влитий./p>
Ось і все =)

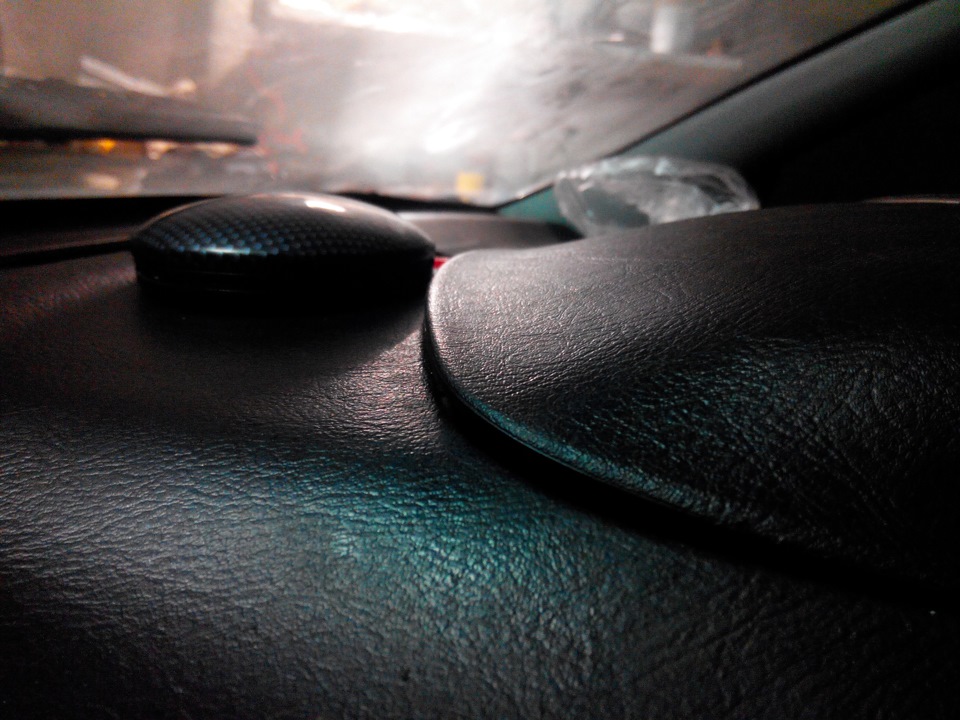

Результат:
Всем Мир! )
< /p>
