"звідки дроти? " — це питання ще не раз буду задавати на Д2.))
Багато чого просто бовтається.(

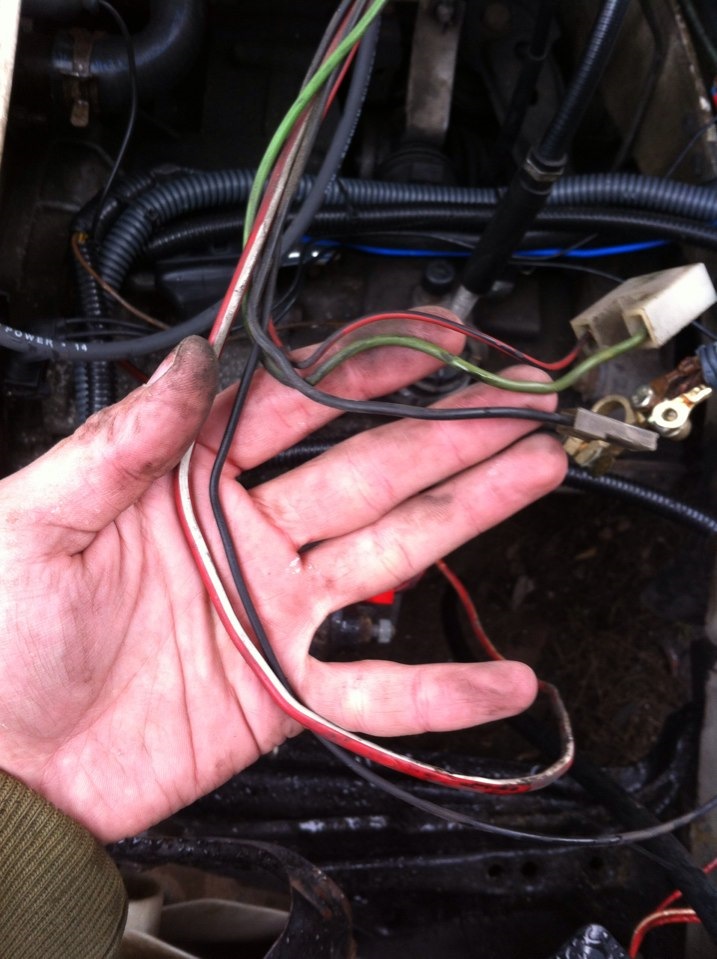

Ці штекери підходять до котушки, а далі куди йдуть дроти?
Товстий кр/біл з роз'ємом "мама", а чорний просто відрізаний, засхемами не розібрався
Звідки дроти?
"звідки дроти? " — це питання ще не раз буду задавати на Д2.))
Багато чого просто бовтається.(
Коментарі5
чорний провід який йде на котушку він на шляху від блоку запобіжників до котушки роздвоюється
Я продзвоню спробую
зелений/чорно-червоний мінус котушки, чорний з мамою +. Червоно білий їжак
Їжак - це підігрів палива у впускному колекторі, я правильно зрозумів?) А ще один чорний? З контактами до котушки питань немає, з ними я не плутаюся.)
зелено-білий - вхід керуючих імпульсів з комутатора (негативної полярності), чорно-червоний відгалуження для передачі цих імпульсів на приладку - зумер, тахо за наявності. Маса береться з корпусу
