Конкретний Тюнінг грубки

Почнемо з того, що я раніше знімав вже грубку для переробки її, аточніше її моторчика і він мені служив довго вірою і правдою іпомер рівно через місяць. Наближається зима і я розуміючи всюсерйозність ситуації розумію що пічка яка працює тільки коли їдешмене не влаштовує… рішення було кардинальне поставити моторчик аточніше равлик від 2109…

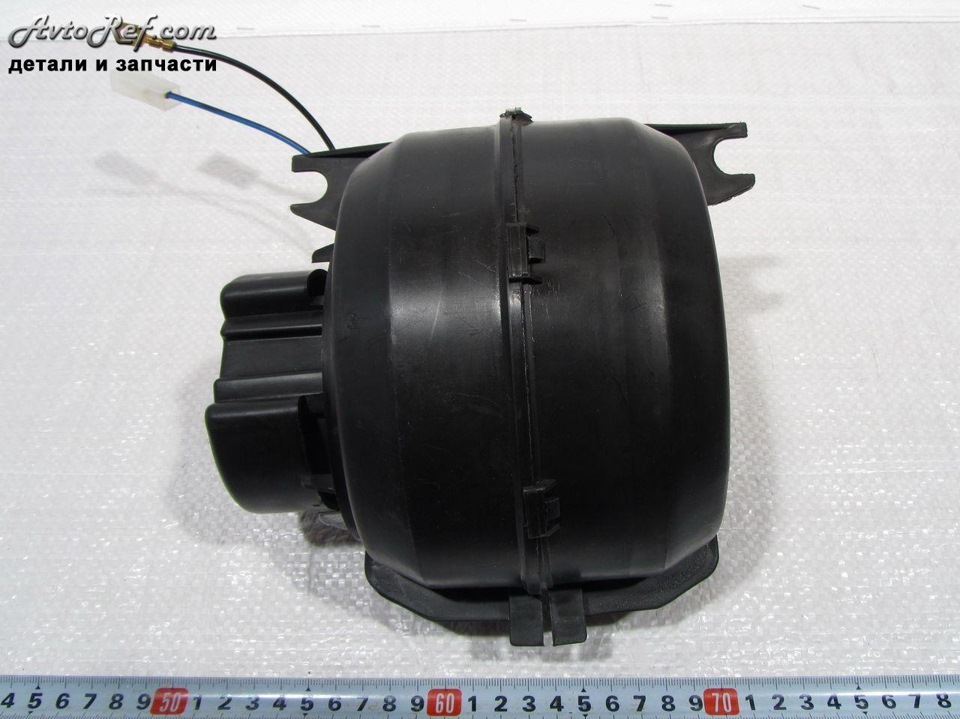

І так сам гість програми

Помчала знімаємо знову грубку, несемо додому…

Для простої установки нам знадобиться:
-равлик ваз 2109
-лист пластику (або аналог)
-герметик
-стяжки
-саморіз (але можна і без нього)
< br> Інструмент:
-бор-машинка (але можна і полотно по металу)
-плоскогубці
-викрутка
Для перекрученої установки та додавання системи рециркуляціїзнадобиться:
-теж саме і в першому випадку
-мочалки для миття посуду (у кого є паролон то можете взятийого)
> — трубка (у моєму випадку від антени 7мм)
-сітка
-дуже прямі руки та багато витримки
З інструменту:
> -те саме що й у першому випадку
-паяльник

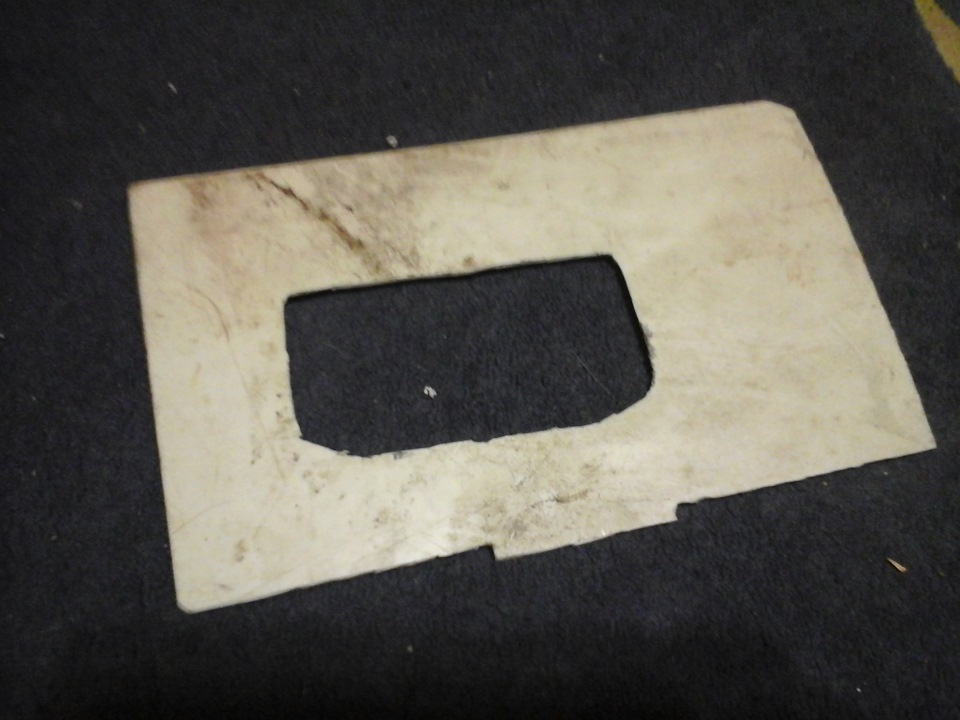

Я пішов другою колією, розбираємо пічку, викидаємо мотор збираємоназад мірам розміри під піддон приблизно відрізаємо шматок пластикуі підганяємо що б все чітко сідало прорізаємо отвір під равлик іотримуємо шматок пластику з діркою ось таку деталь
під равлик, я ХЗ робив усе рівно.
далі відрізаємо від кріплення старого мотора частину корпусу пічки, і закриваємо пластиком діри, що утворилися, теж пластиком

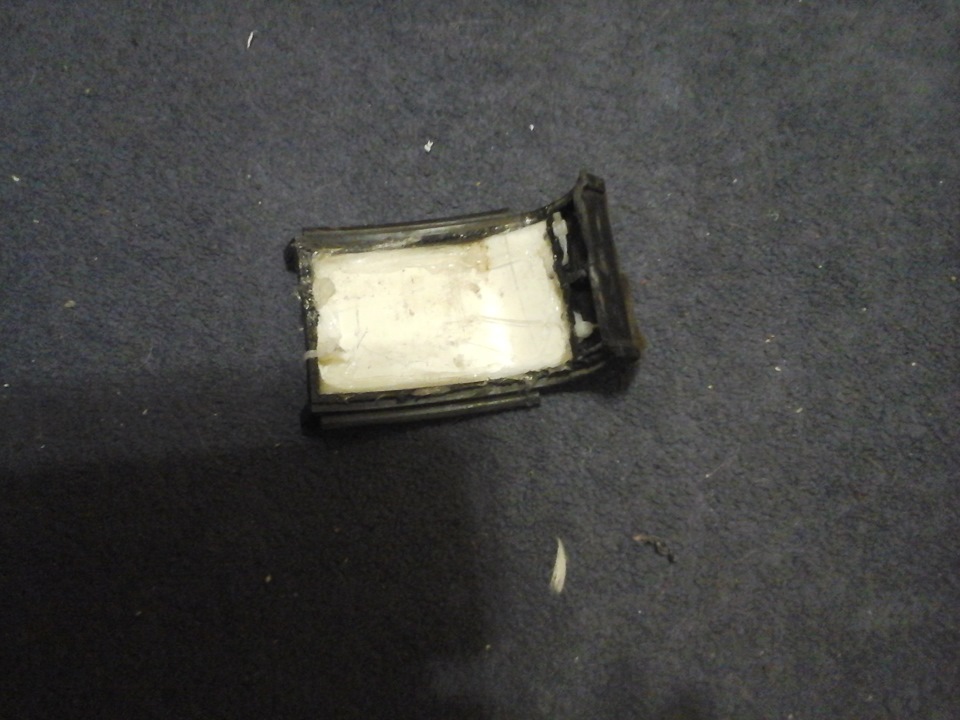

частина моторчика

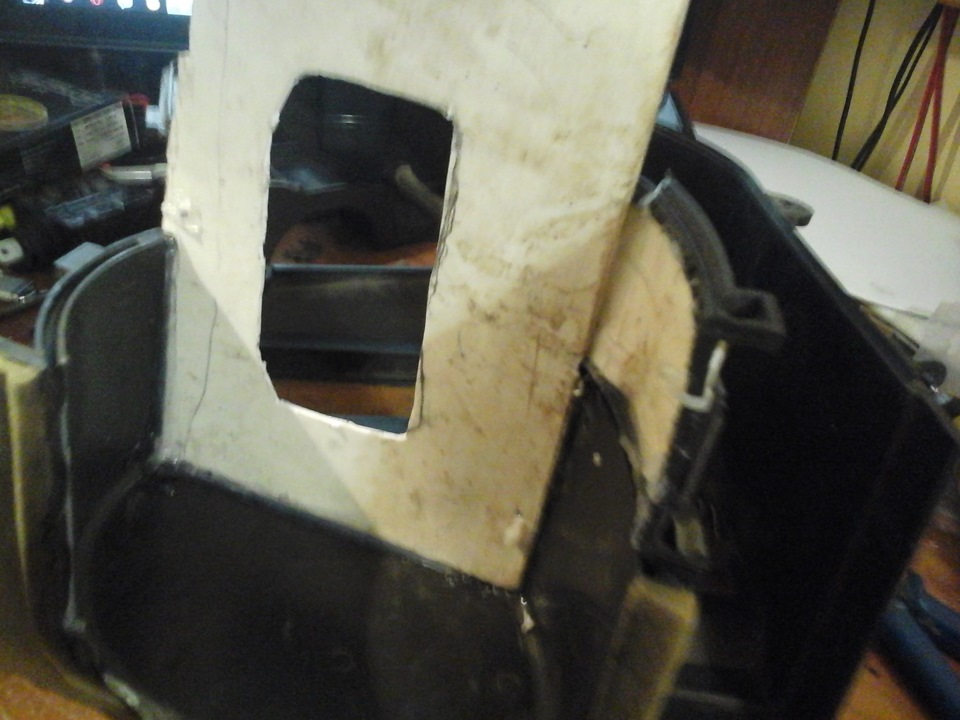

> Потім все приміряємо

вставляємо піддон і фіксуємо стяжками так само промазуємогерметиком
суємо туди равлик, і вуоля, вона там сидить навіть не ворушиться, зверніть Увага для герметичності впускної камери равлика з боків їїзагерметизував поролоном

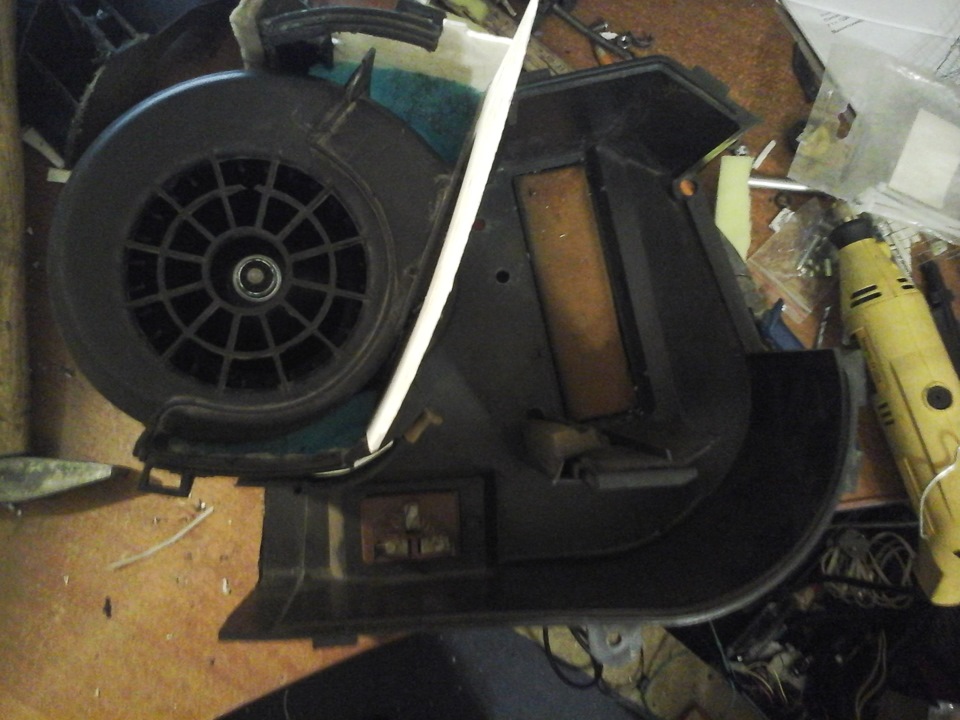

Равлик инстал

А ось запитаєте ви мене:“Чому ти її не прикрутив? ” Та тому щовона там так щільно стоїть що її від туди навіть не витрусиш (перевіряв), хоча на один гвинтик прикрутив…

той самий гвинтик

І так равлик встановлений збираємо і ставимо на автомобіль, переходимо до наступної частини а саме системи рециркуляції ... Дляпочатку виготовимо вісь обертання заслінки (взяв те що під рукипопалося), беремо заздалегідь заготовлену трубочку від антени 7ммспаюємо розрізаємо і спаюємо її буквою "г", далі робимо прорізи длязаслінки з 2-х сторін. Саму заслінку ну тут все банально просто, збираємо всю грубку заміряємо віконце яке в результаті утворилосямеду равликом і стінкою і ріжемо у мене вона вийшла 75 * 130мм назразок свердлімо два отвори в корпусі печі.
заслінка
свердлимо тут
різати…

заслінка в положенні повітря з вулиці
повітря з салону
важіль управління заслінкою
вирізаємо
це мочалки порізані, обклеюємо навколо вирізаного. Збираємо піч, поконтуру крайніх положень обклеюємо поролоном, а так само закриваємоверх сіткою і все все готово, пішло у мене на виконання даноїроботи годин 5-6…
перед
верх, потік з вулиці
верх, потік салон
зад
потік вулиця
потік салон
Все таки воно того варте, навіть банальна заміна на равлик, наше "г" і поряд не стоїть…
Все всім удачі, якщо будуть питання із задоволенням відповім…
