Всім привіт.
З кожним днем електроніки в машині стає все більше і більше, аось кнопок управління цією електронікою не вистачає... Потрібнозбільшити їх кількість... Я не любитель робити дірки в торпеді абов місцях, де не вдасться повернути все як було, тому вирішено буловикористовувати порожнє місце на панельці керування пічкою (ну іякщо щось піде не так, то можна просто поставити нову панельку).>
На жаль всі фото процесу не збереглися, залишилася тільки частина, але думаю суть буде ясна)

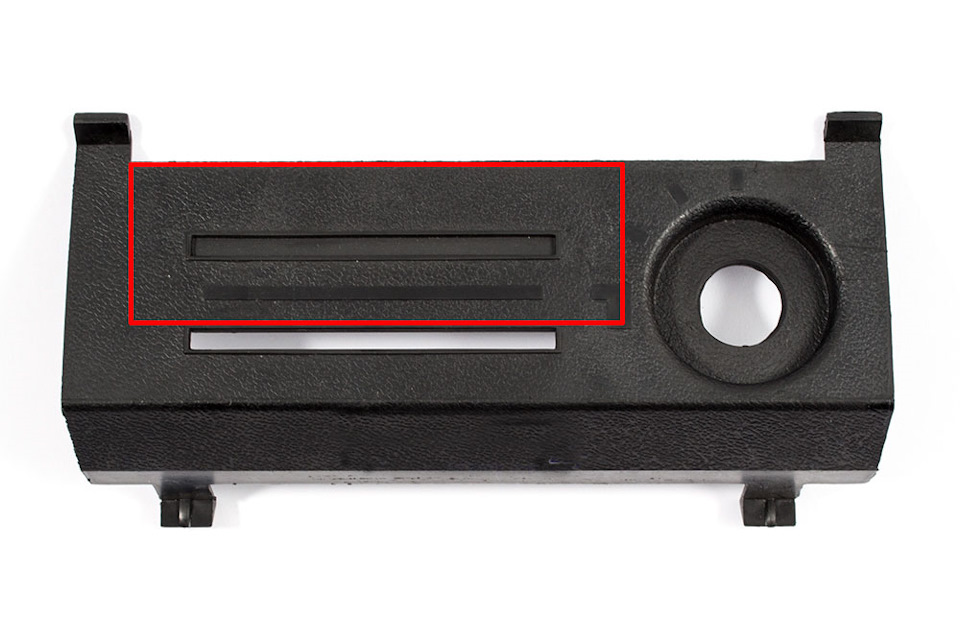

Ось на цій панельці і додаватиму кнопки.Верхня частина нічим невикористовується, зручне розташування, і достатньо місця за нею, щоб завантажити кнопки.Ідеально.

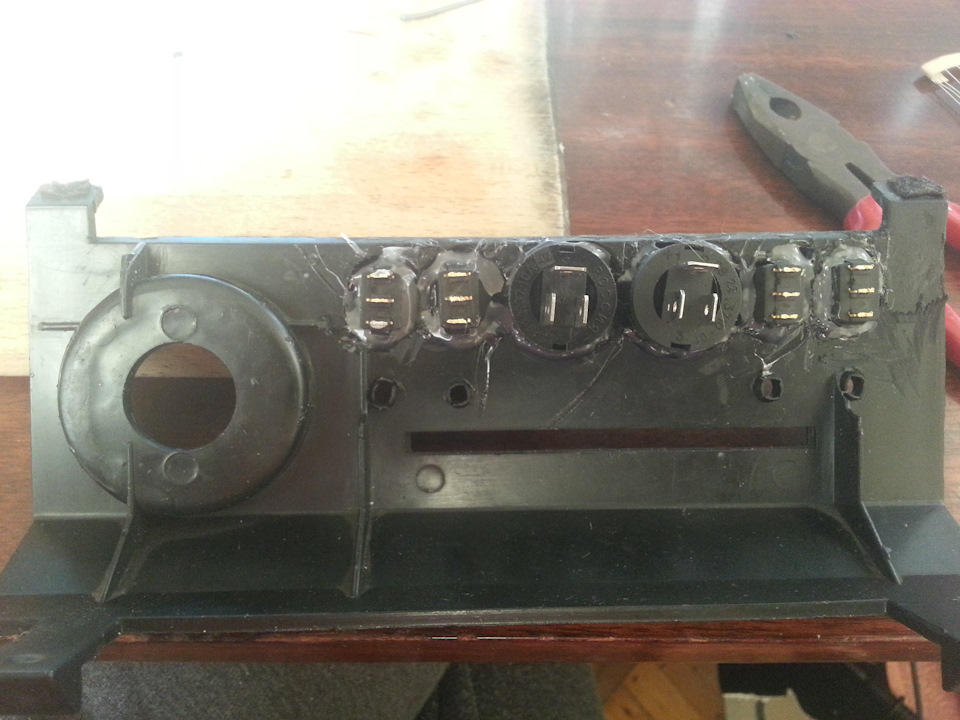

Розмітив на панельці 6 отвори для кнопок.Ступінчастим свердломзробив отвори і зафіксував кнопки термоклеєм.

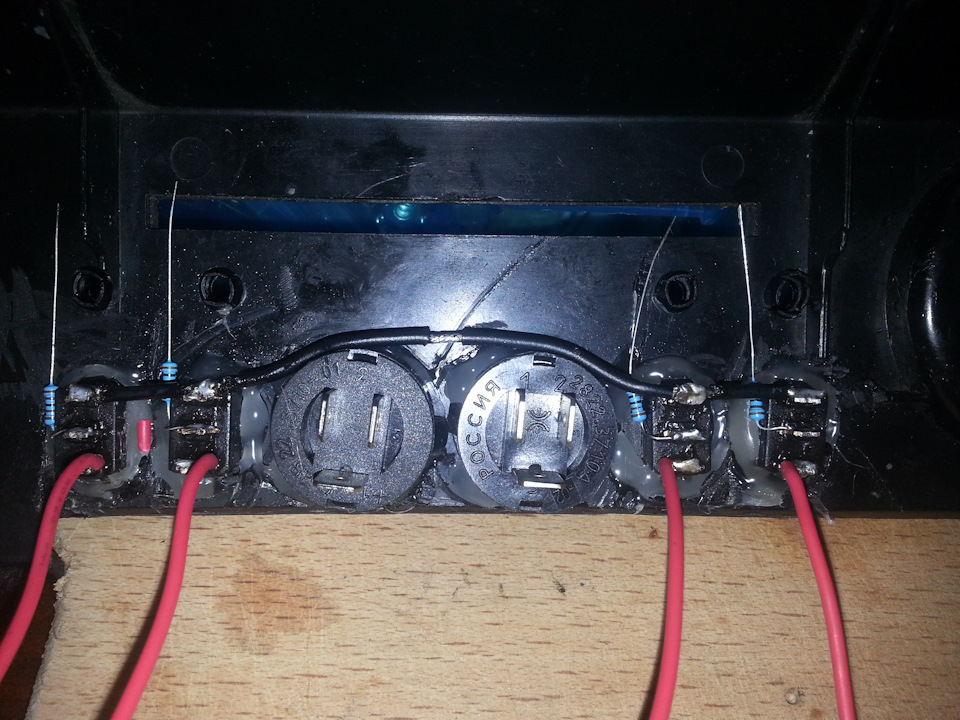

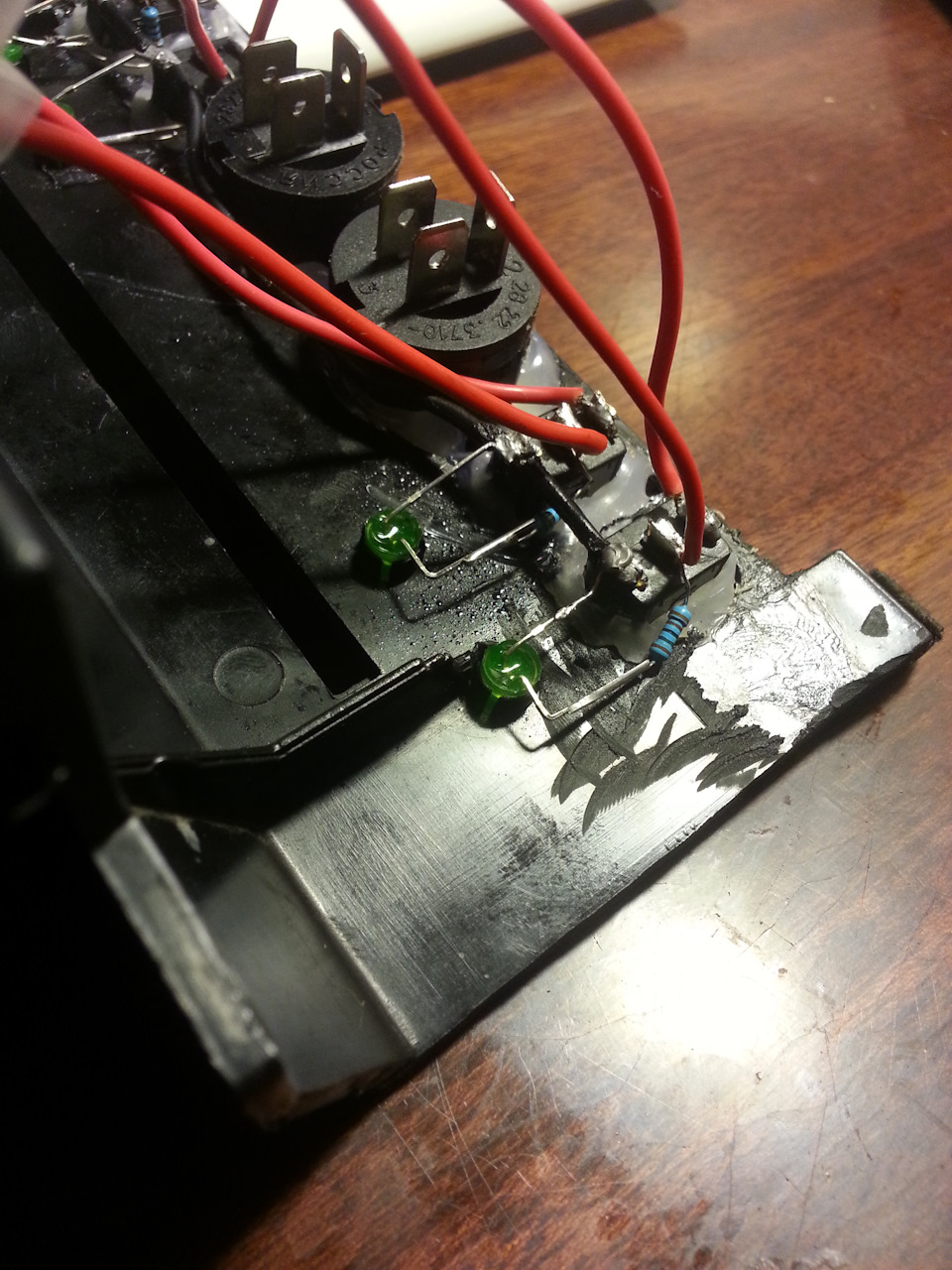

Припаяв загальний мінус для кнопок (т.К. Буде світлова індикація), опір (для світлодіодів) та й плюсові проводи. Під кожною кнопкоюзробив отвір для світлодіода. Припаяв діоди до мінусового проводута кнопки.

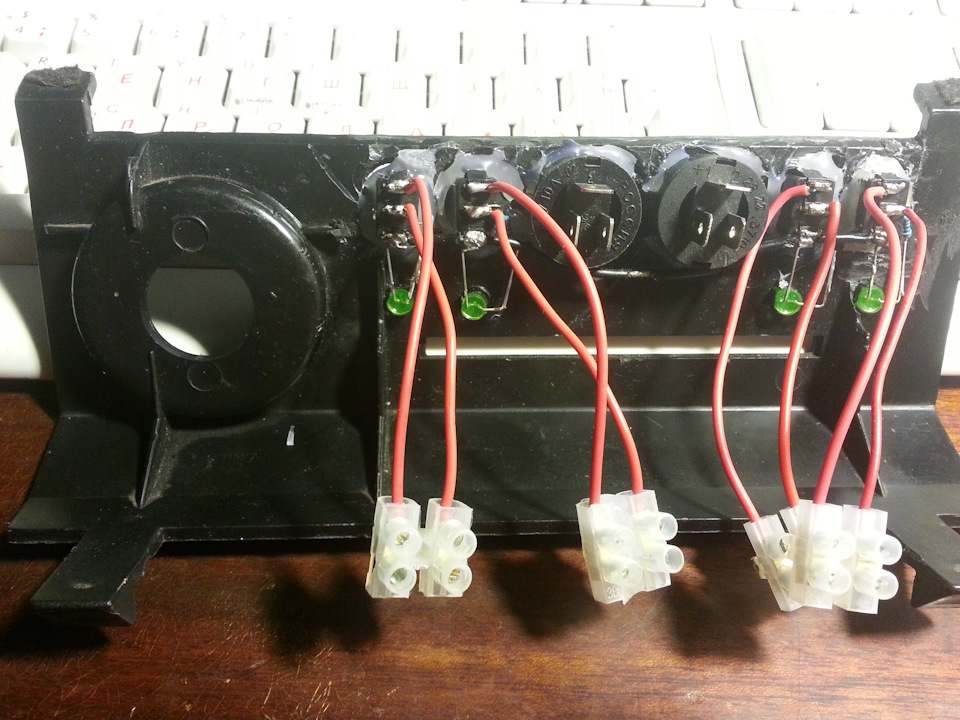

До проводів кнопки прикрутив фішки для підключення для зручнішогомонтажу/демонтажу.
Ось так виглядає результат. Під кожною включеною кнопкою горитьсвітлодіод. На фото видно, що діод світить яскраво, але це мало нетак. Я ставив індикаторні діоди, які яскраво не світять. Тому їхнєсвітло вночі не заважає.
Коментарі5
Крутилку вентилятора не правильно поставив)
Та не ... у мене стокова зламалася. Купив на ринку нову, а вона виявилася начебто з 2108 або 2109 ... тому біла рисочка дивиться в інший бік.
Незабаром у Спейс Шатле буде приладів і кнопок))))
Чудове місце для цього!
Це точно. І вмикати їх комфортно і в очі не впадають.
