Підсвічування кнопок ЕСП.

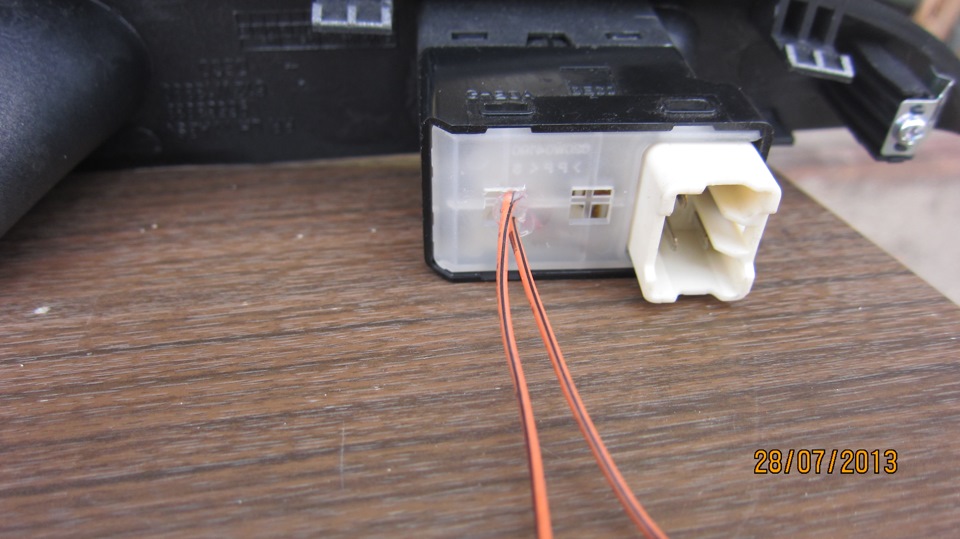

Давно хотів зробити але тільки не подобалося, що постійно горілопідсвічування. Вирішення цього питання знайшло випадково. За основувзяв роботу одноклубника loran з Російського форумуmatizclub.net/index.php? showtopic= 23970 Тільки з маленькимизмінами Коли підключав акустику, застосовував іншу проводку.Поживленню і до динамікам.Так як штатний роз'єм не підходив.Потомвирішив прибрати стару проводку.І тут мені дійшло.У передні дверізаходять два проводи, і по два йдуть на задні динаміки Потрібно взадні двері завести по два дроти, і можна зробити підсвічуваннякнопок і ручки відчинення дверей. 1).З одинарної кнопки виводимодва дроти.

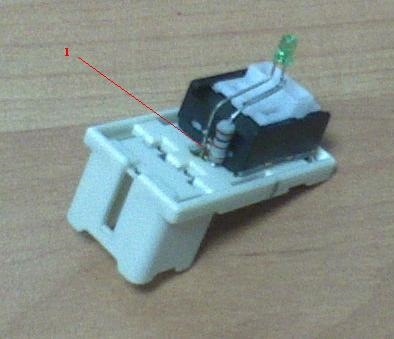

світлодіод паяємо до середнього контакту.

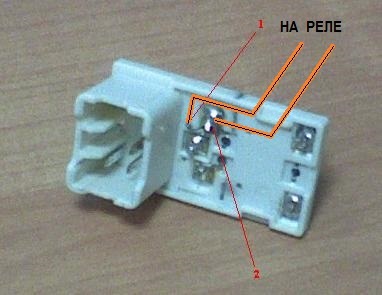

А тут на ніжку резистора (1) паяємо провід і до крайнього контакту(2) другий провід. Проводи виводимо назовні. Ось як це виглядає

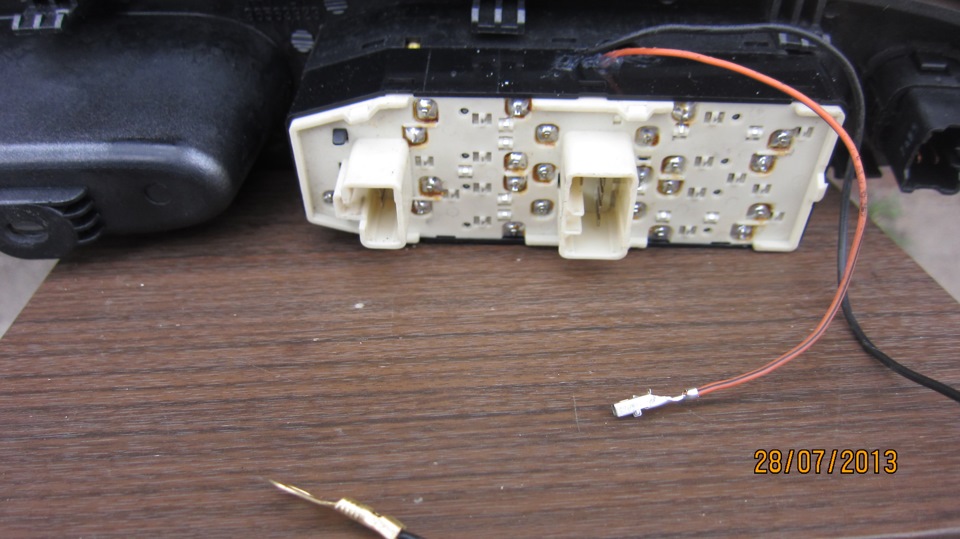

А з водійським пультом, ще простіше. Потрібно в кожну клавішувставити світлодіод та резистор, і вивести з корпусу плюс імінус.
приблизно так.

Наступний етап — ручки.

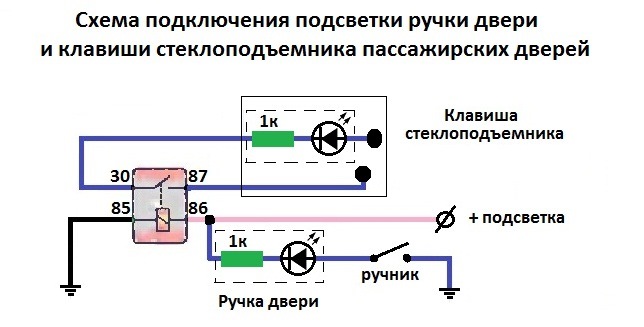

Я так зробив, щоб не яскраво світило. А ніби підсвічувало ручку. Утемряві включене яскраве підсвічування зліпить, а коли підсвічує, не так б'є в очі. Ось як все монтується. Знаходимо в роз'ємі С203виходу на динаміки. Всі плюси в купу і підключаємо допідсвічування, до будь-якої. Всі мінуса на кінцевик ручника. Плюс (з підсвічування) заводимо на 86 контакт реле і на (+) ручкидверей. Контакт 85 на масу. А два дроти з клавіші на розімкненіконтакти реле. А від ручника на провід мінуса ручки. Як цепрацює:коли включаємо габарити спрацьовує реле і загоряєтьсяпідсвічування клавіш. Підсвічування ручки загориться лише післятого, як ми смикнемо за ручник. Підвезли, зупинилися, стали нагальмо стоянки, загорілася ручка, пасажир відкрив і вийшов. Ручникна місце, згасло. Підсвічується і кнопка блокування Включаючикнопку блокування, підсвічування клавіш у пасажирів, гасне. Ось івсе, про що я хотів розповісти у цьому бортовому журналі.
