З'явився вільний час для заповнення чергового бортового журналу.Сьогодні мова піде про заміну ламп розжарювання на світлодіоди.

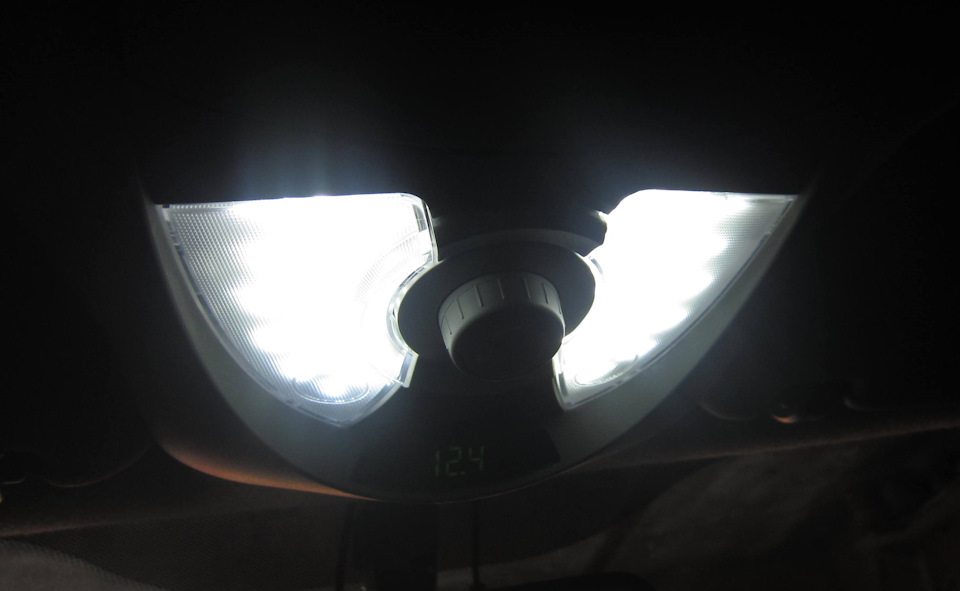

Яскраво та економно світять.
<
Світлодіоди Пірання послідовно по чотири штуки з резистором на 180.П'ять ланцюгів по чотири світлодіоди.І того 20 штук в однійполовинці світильника.

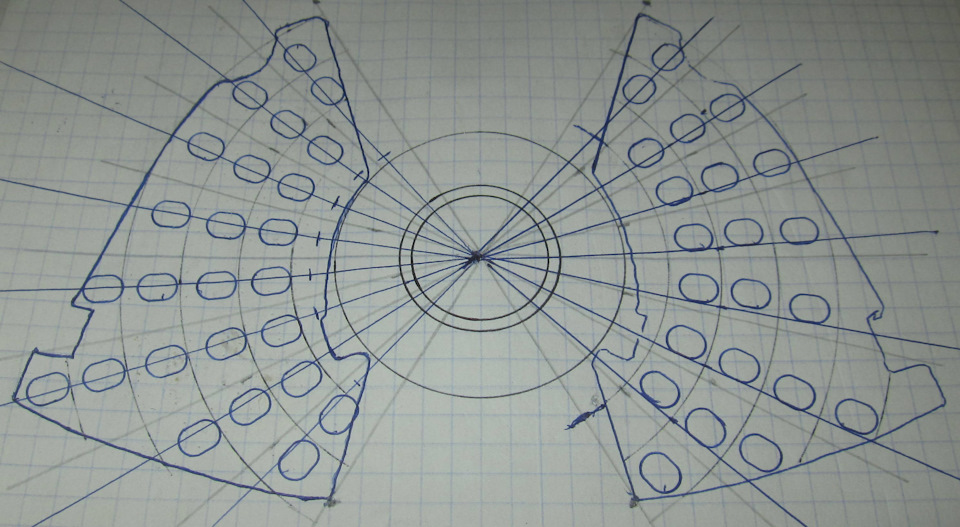

Головний біль, як розмістити і скільки.<

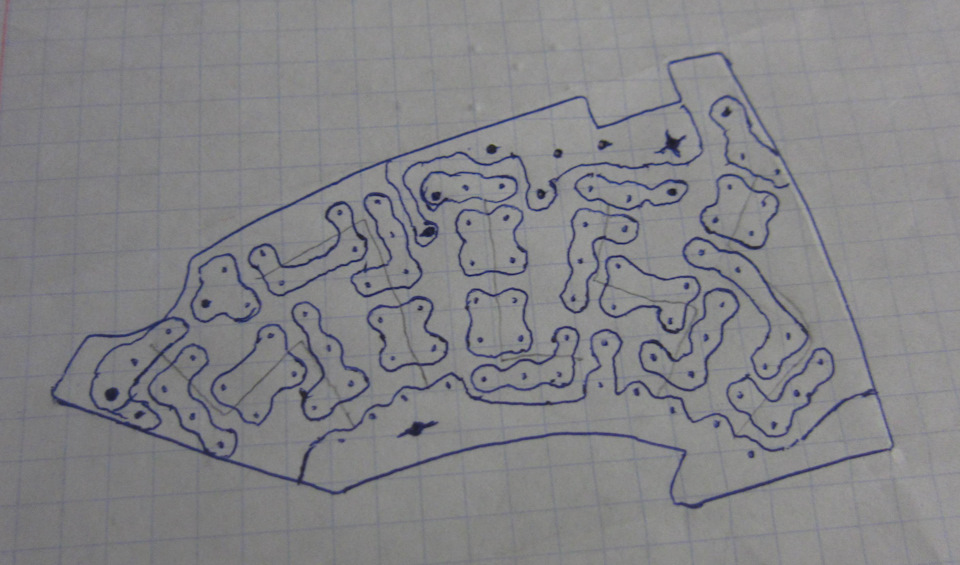

Друкована плата із зав'язкою світлодіодів.

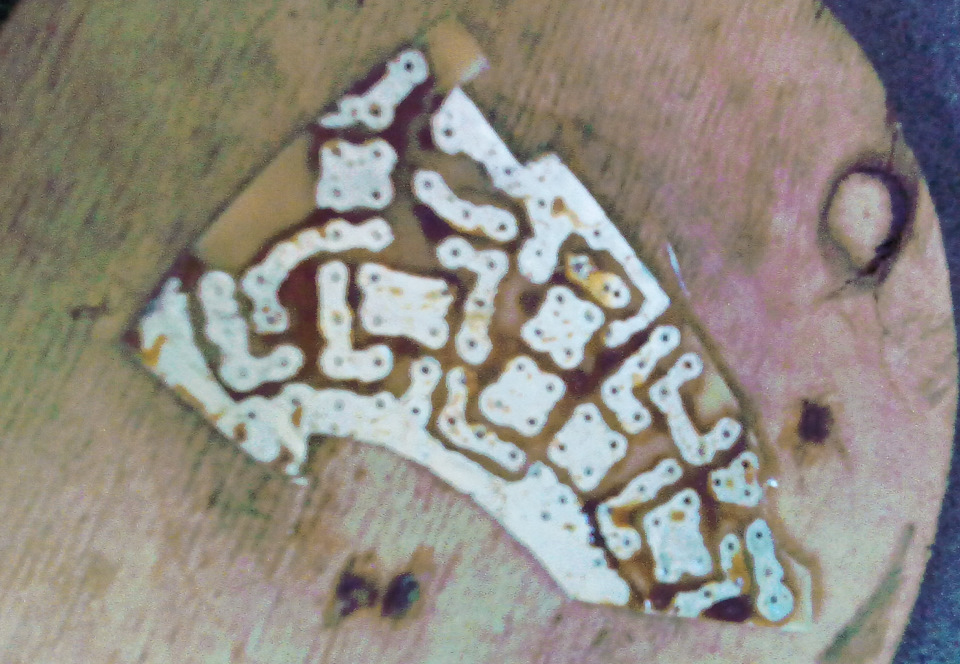

Витруїв, просвердлив, залудив.
З лицьового боку наклеїв відбивач.

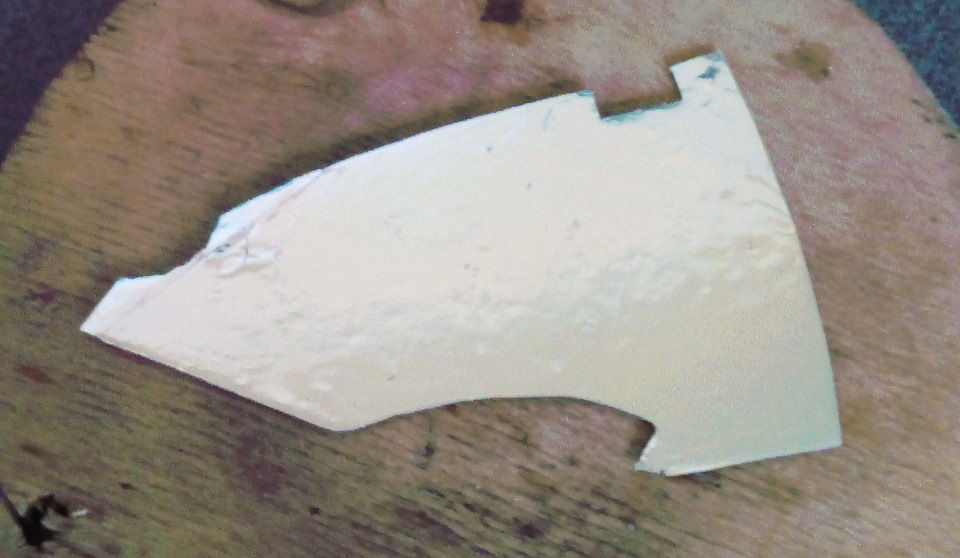

Відбивач був зроблений з чайної упаковки.
З лицьового боку тільки світлодіоди, а резистори стоять зізворотного сторони.
Ось що вийшло.
Загальний план.
Підключення зі зворотного боку.
Зайві деталі.
Скло на місці.Просвіт мінімальний.
Встановлений на своє місце.
Відкриті водійські двері.
А тут водійські та пасажирські.
Сфоткав майже без засвіту. Я вважав, що так буде правильніше. Напередній плафон надалі поставлю таймер хвилин на 10 трохи більше.При відкритих дверях, щоб світло з часом вимикалося. А токонструкція світильника така, що в ручне світло не вимкнеш. Осьмабуть і все, що я хотів розповісти. Далі буде.
