Травимо салонне світло своїми руками часть1.

Давно хотів, щоб у салоні було гарне освітлення. Погуглил і знайшовсвітлодіодні лампи на всю площу плафона по цінах 7-10 $. Буловирішено робити руками. Замовив на алі:
— Світлодіоди 100 шт. .
— Резистори 100шт (SMD 100 Ом) за 0.32$
а також
— оліт та хлорне залізо давно було і я вже не пам'ятаю за скількикупував.
— Стара лампочка, що перегоріла
— Програма для трасування друкованих плат (Sprint Layout 6)
фоток =)

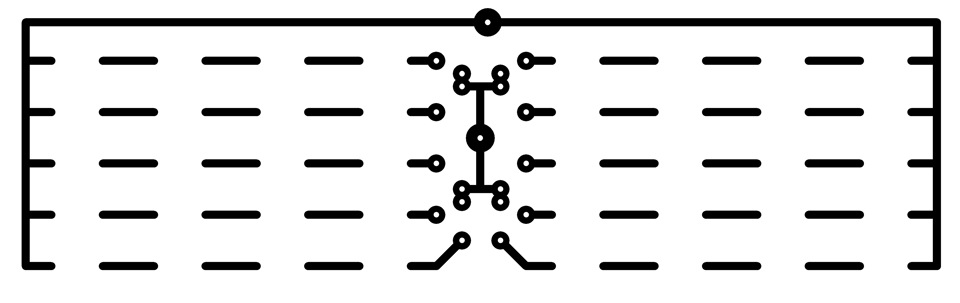

Макет:Я художник я так бачу =)

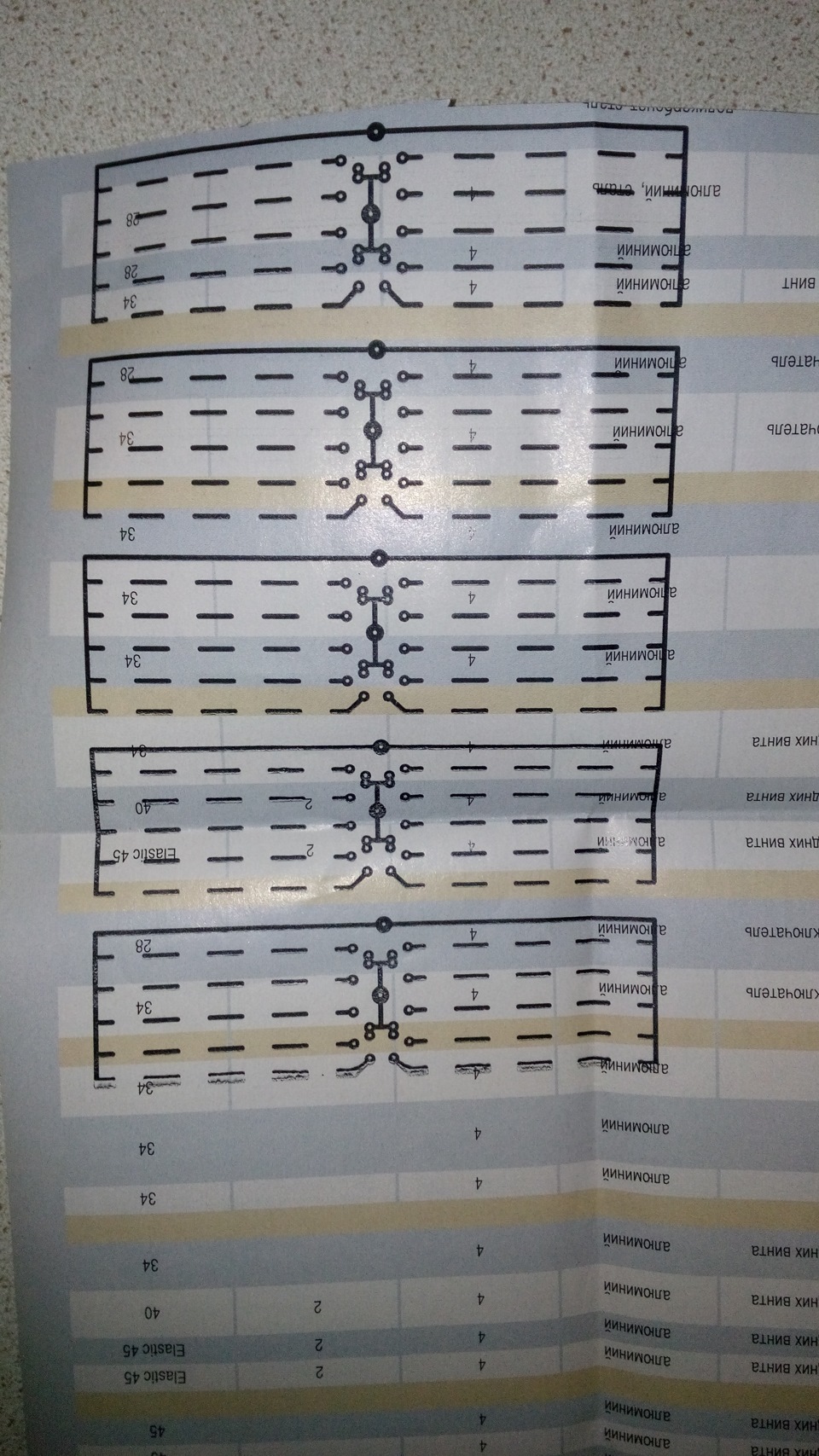

Роздрукував кілька на глянцевій сторінці.

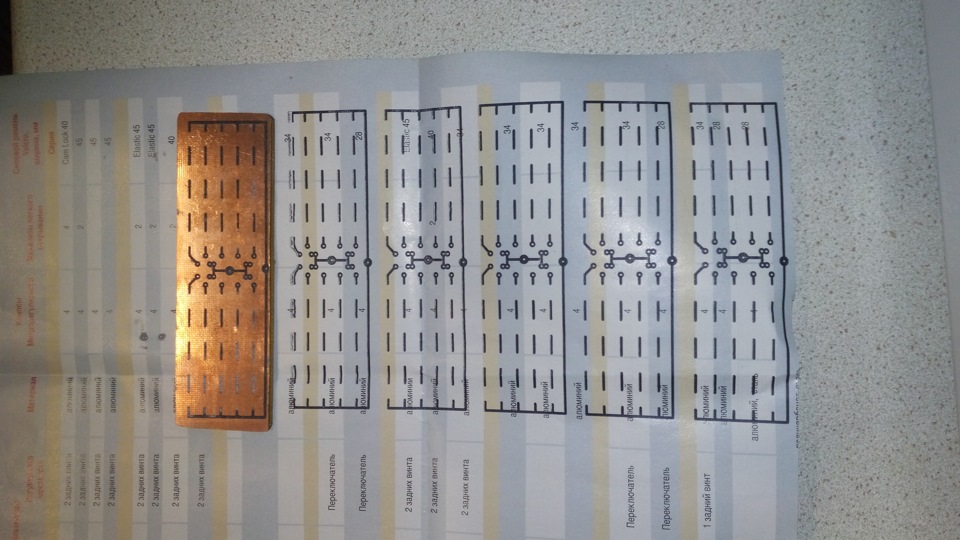

Вирізав платівку оліту 95мм*30мм і пропрасував трафарет.

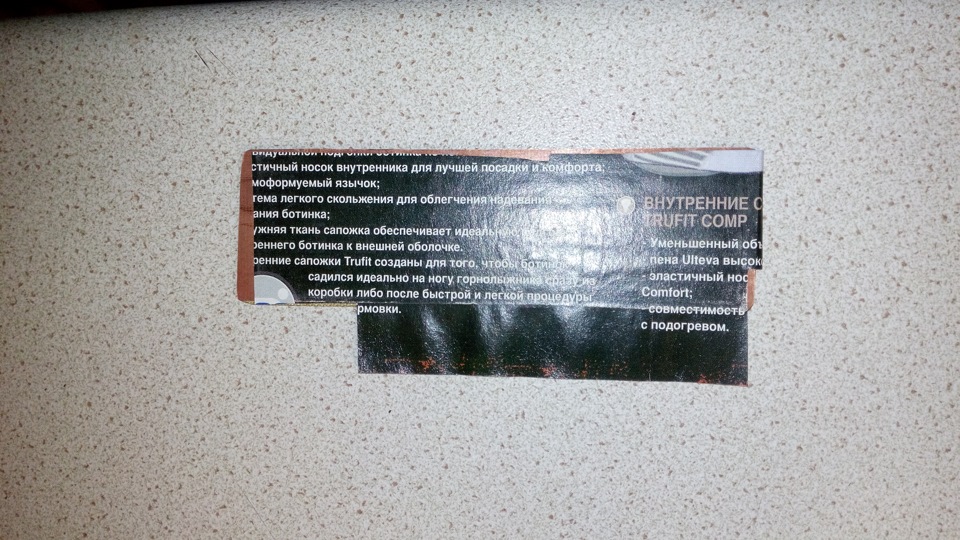

Намочив і віддер — є малюнок!
Ванночка хлорного заліза.
Травлю
Ще цькування
Майже готово всього від початку купання пройшло 20 хв — і є такаплата
Спочатку було ліньки і хотів потикати не смд резистори томунасвердлив кілька дірок.
Пропаюю доріжки
Стрічка світлодіодів. Діод розміри 5мм*2, 5мм і помчала душа в рай=) паяю типу робоче місце… на кухні побудував і пропаяв всі 40шт.10 послідовних гілок по 4 діоди.
пробний запуск без резисторів і кінець першого вечора =).Резистори, зараза маленькі але я таки вирішив їх ліпити Другий вечір урозпалі. Я здолав припаяти резистори =) Припаяв дроти і натермоклей посадив шматочок пластмаси, щоб лампочку трошки піднятибо інакше не зайде в клеми плафона. Бутерброд з лампочки та чорноїсоплі =). Друга частина тут
