Тисячу вибачень за довге мовчання. Часу катастрофічно не вистачає, та ще й був у відрядженні.

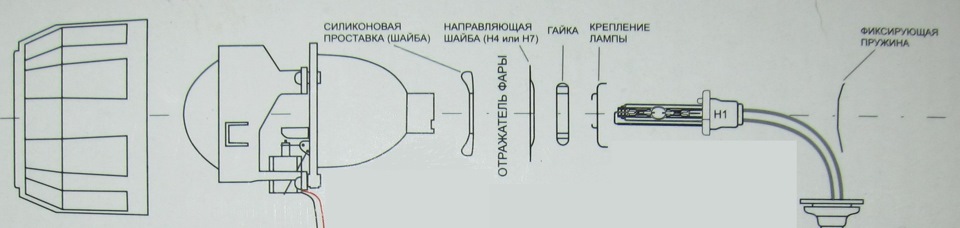

Продовжуємо. На прохання трудящих, докладно опишу встановлення такріплення лінз у фарі Як на мене, так там все просто і зрозуміло.Достатньо подивитися на цю схему і стане все зрозуміло. На лінзіпотрібно відкрутити кріплення лампи і зняти гайку.

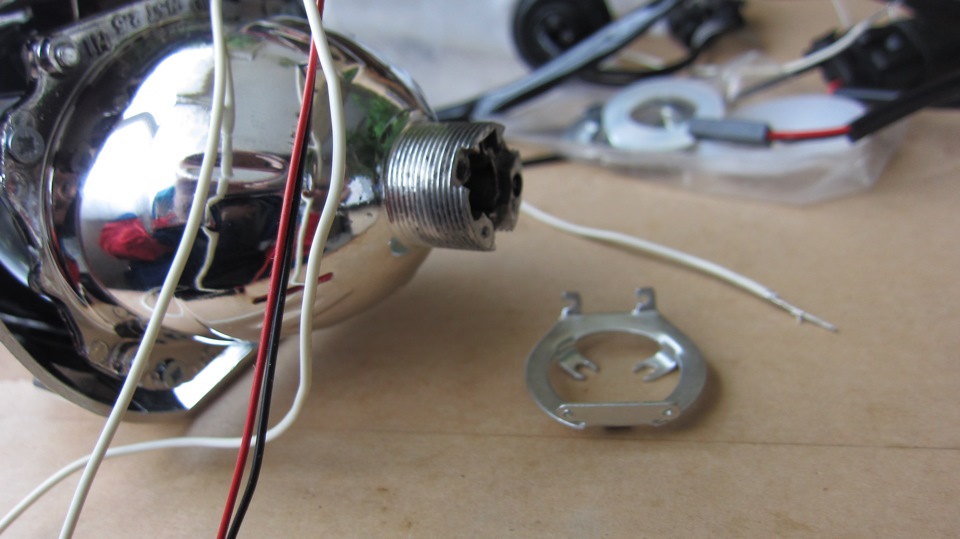

Гайка тут вже відкручена.Кріплення лежить поруч.

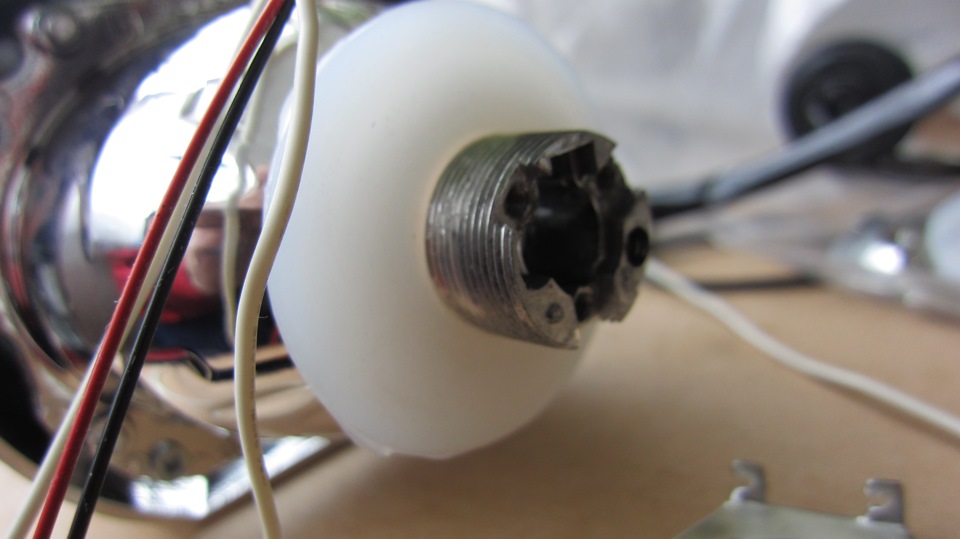

Після чого одягаємо на лінзу силіконовий ущільнювач.
У такому У вигляді вставляємо її з боку скла фари.
Шторка повинна знаходиться знизу.

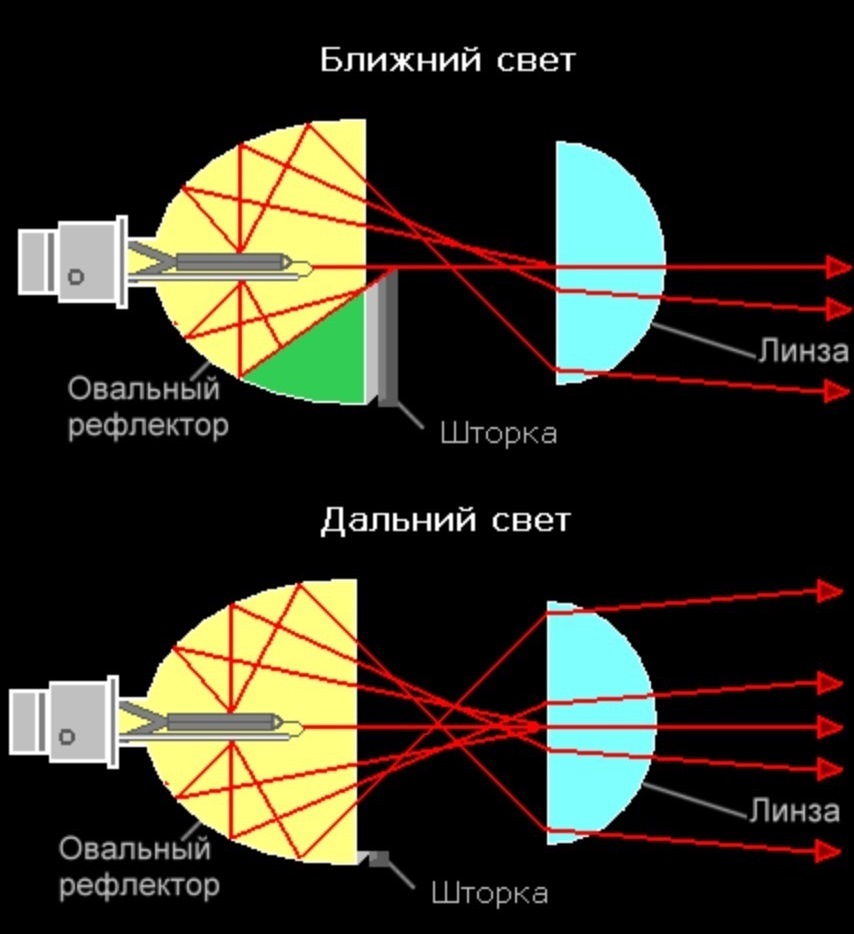

Ось схема роботи лінзи. Одягаємо направляючу шайбу і туго затягуємогайкою. Після чого повертаємо назад кріплення лампи. Габаритів Нафотці це два білих, чорний і червоний дроти. Видно зі схеми, відлампи відходить два дроти. А у нас у комплекті через ущільнювальнугумку проходить чотири. У даному випадку вони не потрібні. Узвільнені два отвори, вставимо дроти від шторки і вічко. Від вічокбез проблем, а от від проводів шторки потрібно зняти роз'єм.
Щоб дроти виймалися, потрібно підігнути вусики. Тут виднокраще.
А проводи Ті, що йдуть на колишнє підсвічування, простягнув вотвори зроблені шилом.

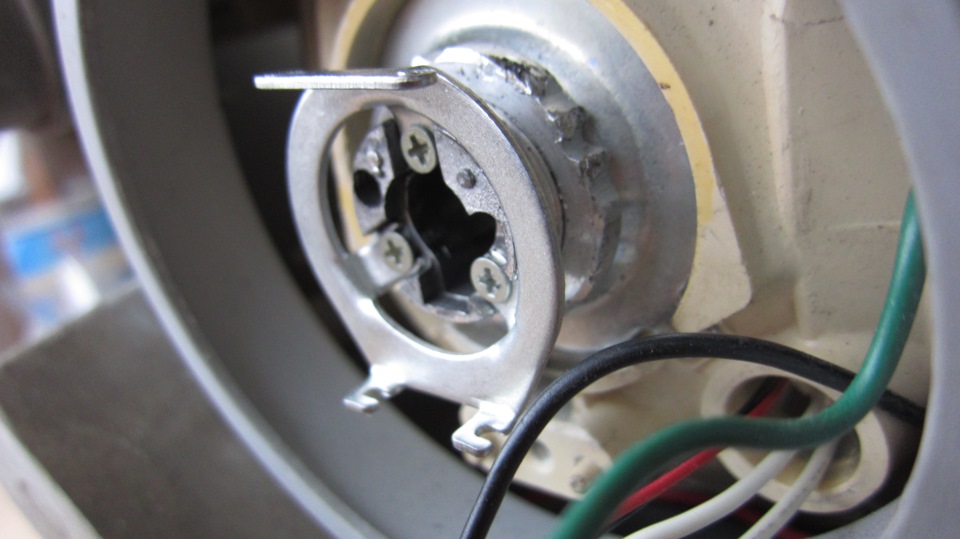

Ось як це виглядає на місці.
Рознімання все на місці., ангельські очі будуть відключатися.Функцію відключення буде виконувати додаткове реле.
Трохи переробив схему.
Мабуть на сьогодні все.
Коментарі10
Дякую, знайшов собі в даному БП, схему збору лінзи з усіма ущільнювачами і перехідниками. Підключив так само як і в схемі, але боявся що зробив щось не так.
gfile.ru/a8f8k
У цьому БП показано, на фотці під схемою, куди потрібно підключиться https://megadriver.org/p899465-biksenonovi-linzi-g5-z-angelskimi-vickami-zaversennia Якщо не зрозуміло, тоді виклади загальну схему підключення твоїх лінз, я подивлюся.
Слухай, у мене питання у мене білінза стоїть з АГ я через реле 5 конт. їх підключив. Коли вмикаю ближній АГ тухнуть, а коли далекий-горять! Як зробити щоб і на далекому тухлі незнаєш?
Не відразу побачив, адже в тебе немає машини?
Чудово)))) це добре придумав відключення вічко при включенні світла, я ось без них брати буду, якщо перегорить знову лізти всередину ...))) а у кого фара нового зразка доведеться під око дірку свердлити? Габарит то зверху ... вічка у вигляді лампи ро...
Ангельські очі — як лампа денного світла.
Вдало. В закладки!
Харош! користувальний пост, все по поличках розкладено і показано!
Намагаюся викласти щось корисне.
