Загалом була така проблема, вірніше її дві складові:потрібнощовечора вимикати світло дитині коли він засне і те що я лінивий утаких питаннях :) Як відомо, ліньки - двигун прогресу.Єсно потрібнатака штука яка візьме і відключить світло через якийсь час.І їжузрозуміло - це реле часу. Прикидати у що це мені обійдеться ...вийшла знатна цифра гривень у 400 і більше ... І ще - вся цяекібана на реле залишається під напругою і жере всю ніч електрику.Жаба зелена заворушилася і змусила включити мозок. Тоді рішенняпросте - кнопка живлення і на самопідхоплення від вихідногоконтакту реле Угу, з промисловими реле виходить каламуть - розміриі не естетично. Займався електронікою ... Навіть розробив цифровийгенератор - заміну ГТЧ і ГТЧ-1 (хто в електротехніці та релейцікрутиться ті знають). Навіть налагодили дрібносерійний випуск. Алеце було років 20 тому. З тих пір багато води витекло, але хобі непроп'єш))) Я і зараз із задоволенням читаю пости Степан Палича ізаздрю по хорошому його виробам, мені вже не наздогнати. )))
Значитось сів вигадувати екібану, яка б сама відключалася черездеякий час. Час витримки:від хвилини до години і з будь-якимналаштуванням. Точність:+ - 1 слон. Хотів вбудувати у світильник, але дружина відмовила — мовляв, знадобиться у вигляді окремоїкоробочки і що можна було б в неї включати різні штуки. У 2000хпартію під роботу і одна залишилася), реле JQC-3F(T73) на 12В (колиШуріку якусь пристосу — заміну штатного реле в йогойну тойоту) таінший мотлох типу КТ503, світлодіод, резисторів купку і тд.
Накропав на асмі простеньку прожку і налагодив у VMLAB. Регулюванняз резистора зробив.

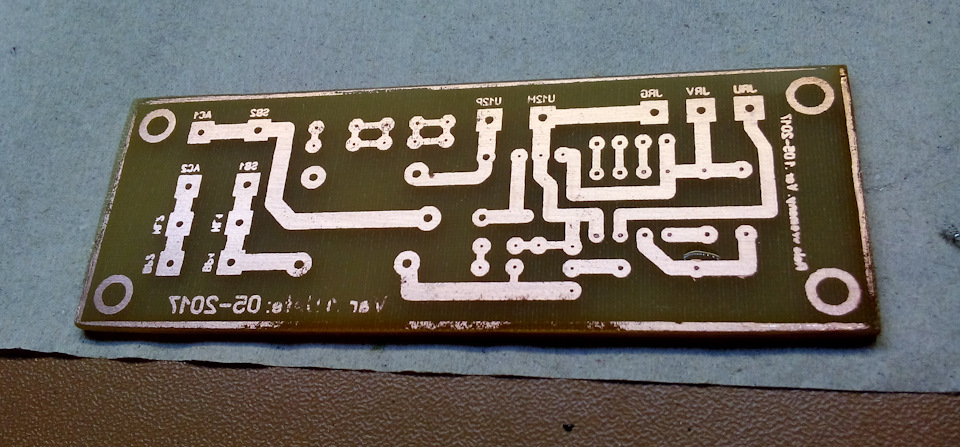

Намалював у Лайоуті хустку, роздрукував на лазернику, праску тавитруїв у хлорному залозі. Вийшло як то так:Витравив плату ЛУТом, як на мене вийшло дуже навіть непогано Для того щоб не морочитися з220В розкурочив зарядку від мобільника. Начебто там було обіцяно9-12 на виході. Але вийшла засідка. Коли зібрав і підключив вонавиявилася на 5-8 В. Довелося кинутися і докупити паруп'ятивольтових релюшок і поміняти. Для упаковки вибрав коробочку наринку за півтинника гривень. До речі на радостях безкоштовнареклама:на Північному ринку (поскот) у 29-му павільйончику мужичокторгує радіодетальками — не треба гасати в К206 або на радіоринок.Зручно, респект йому.
У результаті вийшло якось так:

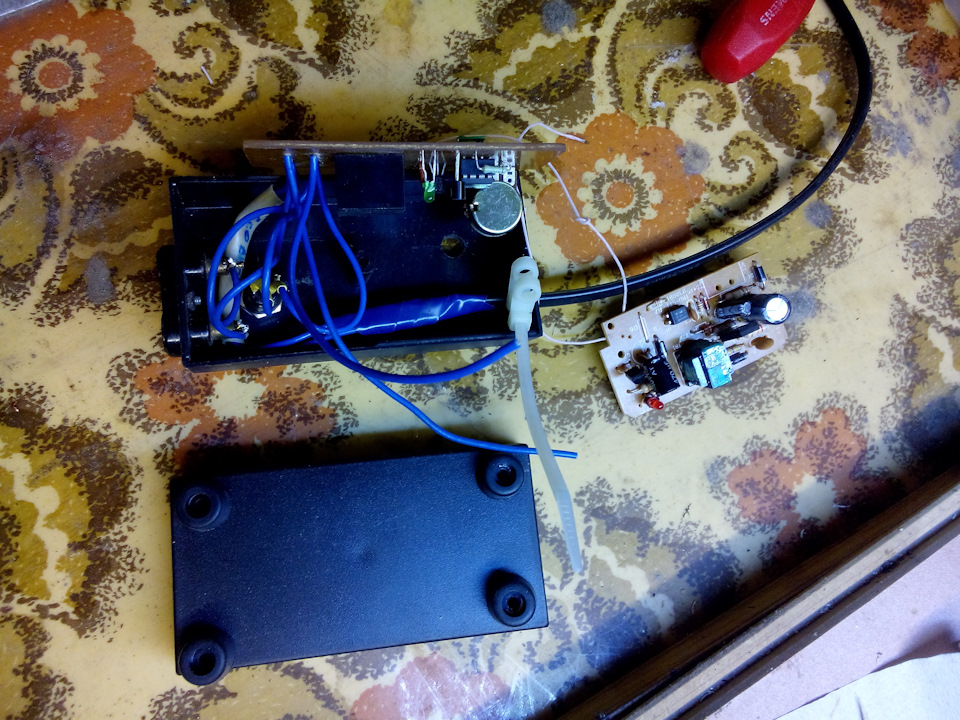

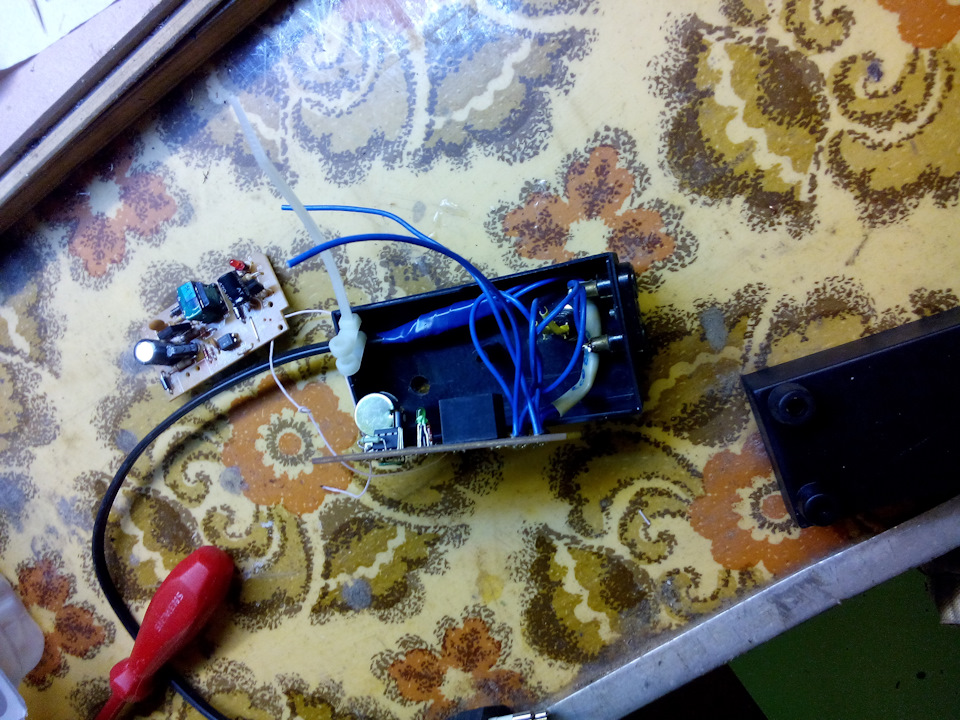

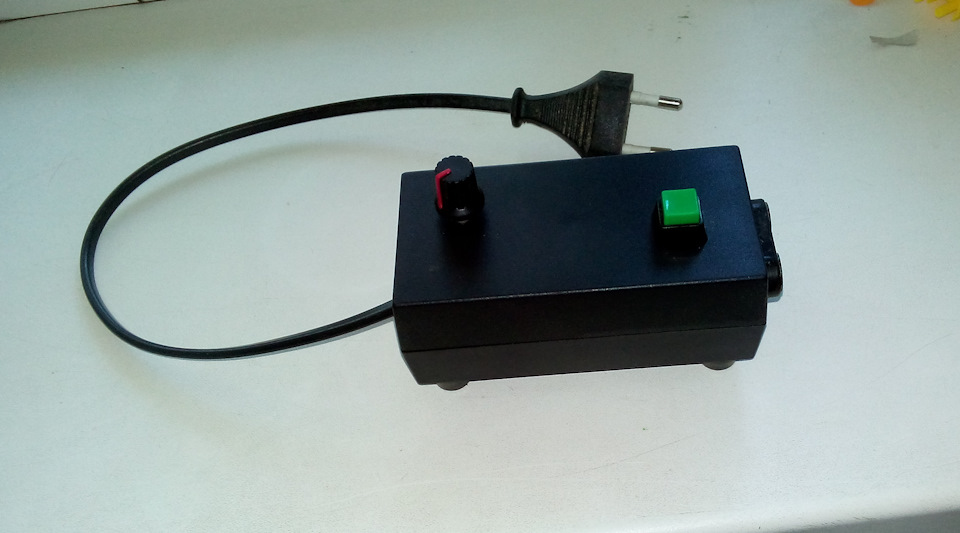

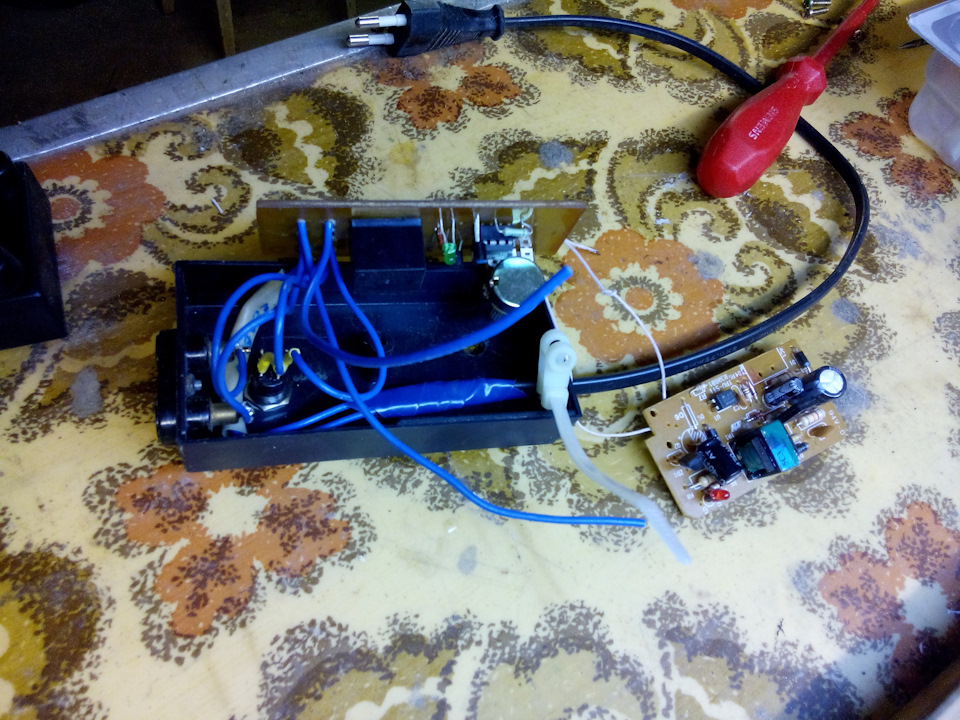

іде збирання. Зверху видно імпульсник від зарядки старогомобільника Красотулька в зборі. Профіль
Вигляд три чверті
Не думаю що кому нитка буде цікава схема, плата і програма, алеякщо що - маякніть і відразу опублікую, я не жадібний.
Загалом сиджу задоволений.
Усім бобра! ))))
ЗИ. Цікава штука вийшла при налагодженні:у програмі реле відраховуєрівно 60 секунд і 3600 секунд для крайніх положень резистора. Зточністю 10, 24 мс.
Підключив і засікаю… оп-па, а воно дає дві-три хвилини на мінімуміі не дотягує до години… Виявилася цікава річ – шум від АЦП інаведення на вході складає близько 20-30 одиниць (вся шкала 1024).Тобто негативні напівхвилі обрізаються, а позитивні напівхвиліпідсумовуються - виходить, що "0" виміряти неможливо, завжди єкілька одиниць. Зробив кардинально - відсік смуги 50 одиниць. Всещо нижче - це 1 хвилина, все що вище 1023-50 - це 1 годинавитримки. Решта:Т=ax+b
Перевірка після рихтування програми показала приємну точність.
