І ось по-тихеньку дістався до приладки. Варто поки що у мене рідна, без тахометра, і кілька експериментальних варіантів з тахом і без.Ось одна з них. Мені звичайно до нашого LED гуру — Werw0lf`a дужедалеко… Але все ж таки мені було цікаво спробувати себе в цьому…Фото трохи переплутані, але сама суть буде зрозуміла Початок я звиготовлення плати. Програмку Sprint Layout 6 іекспериментальним способом дійшов до такого:

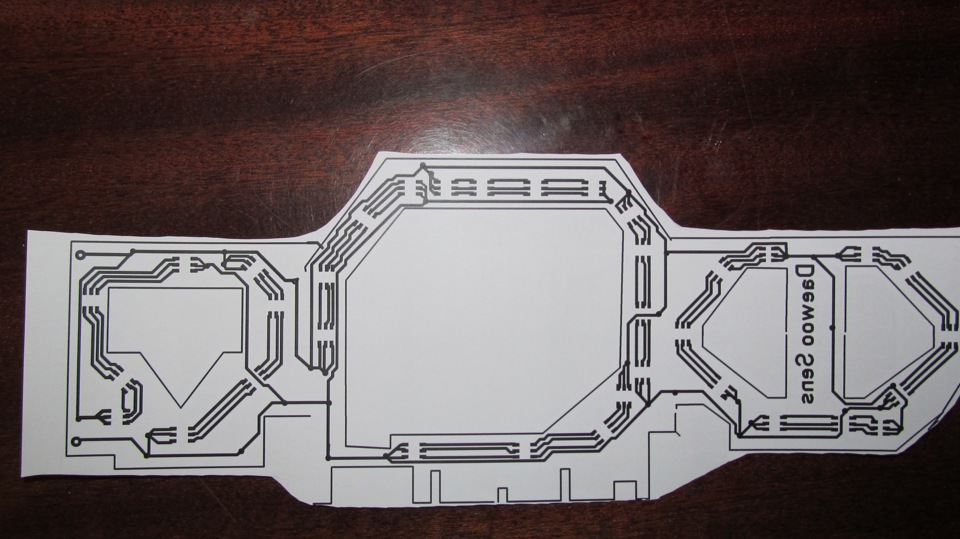

1. Роздруковуємо на лазерному принтері без економії тонера ібажано на глянцевому папері (хоча в "і-неті" пишуть, що можна назвичайному журнальному аркуші, не знаю, не пробував).
<
2. Беремо оліт, зачищаємо, знежирюємо та нагріваємопраскою.

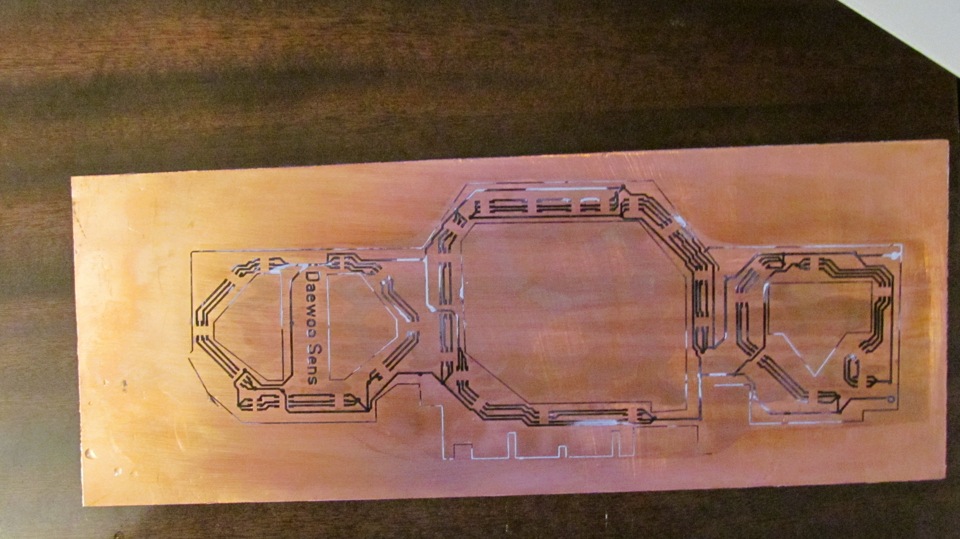

3. Прикладаємо нашу роздруківку та гладимо її, хвилини3-5.< br/>
4. Потім опускаємо у воду і прибираємо акуратно папір
5. Потім диво інструментом вирізаємо все зайве

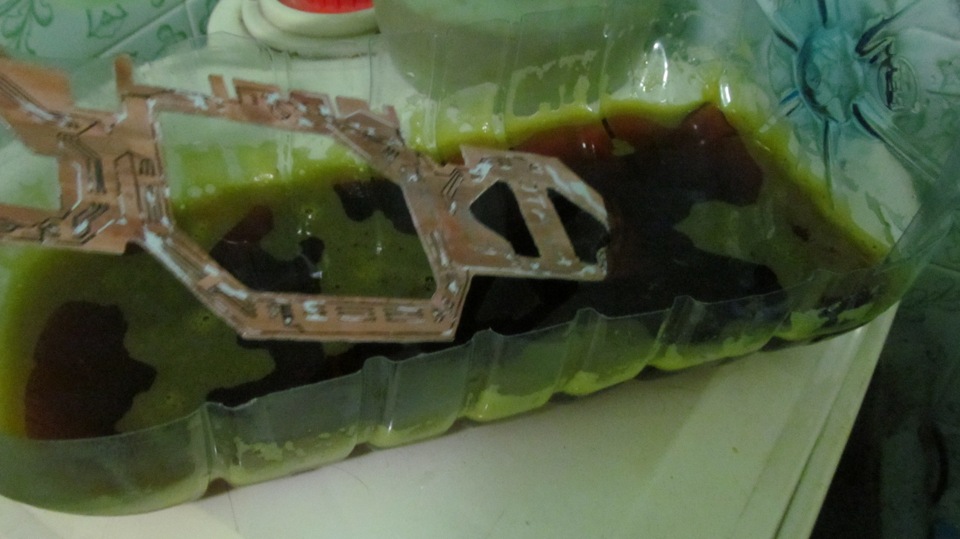

6. Готуємо розчин хлорного заліза. Я кидав близько 2 столових ложокі заливав гарячою водою. 7. І опускаємо нашу плату туди) і чекаємопоки витравитися. Часом буває по-різному, буває 20 хвилин, а буваєі по пів дня. Залежить напевно від концентрації.

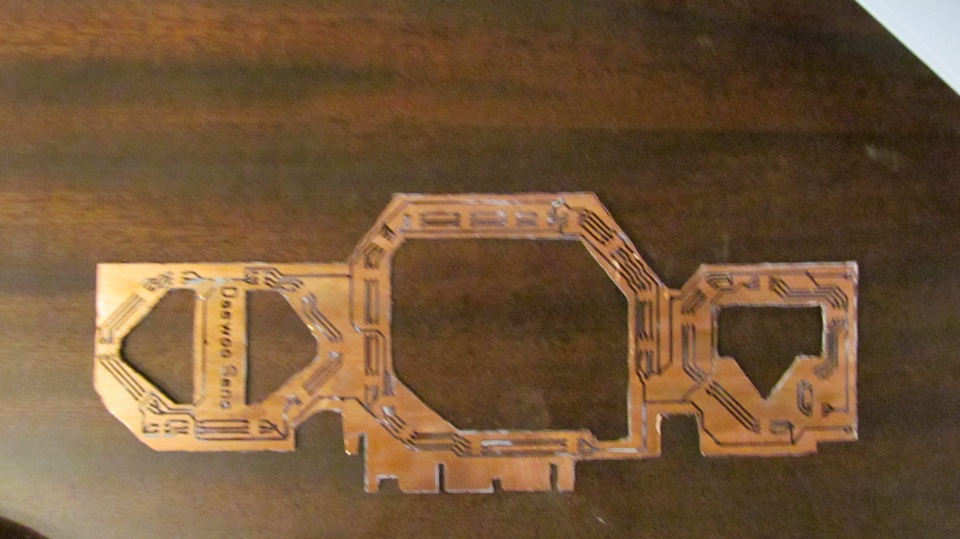

8. На виході отримуємо ось таку плату.
9. І розчинником змиваємо чорний тонер
Ось у принципі виготовлення плати закінчилося.
Тепер впаюємо діоди. p>
Вставляємо в приладку:
Еврика!
Коментарі20
кинь файл на друк
Спасибо) Нічого складного
це переписувач просто, у мене досі голова не може збагнути як ти це вдома робив, супер вийшло.
здорово вийшло
дякую
ось це підхід!
Воздуріти робота, уважуха!
Спасибі)
Майстеру Респект!)))
Дякую)) Але до майстра ще далеко)))
Слууууушай. А як ти smd5050 розвів? Є макрос?
У сенсі розвів? Що на кожен кристал окрема доріжка?
Ну ти ж у спринті розводив. Там немає макросу на smd5050. Або в 6-му вже є? Чи ти вручну 6 контактів ставив?
Вручну здається, потім зберіг і все.
Ого ну ти і майстер! Респект )
Дякую. Підглянув на драйві у хлопців, захотілося самому спробувати. Начебто виходить. Великі надії покладаю на це, наприклад, габарити виготовити іт.д
Тоді бажаю удачі )
Зараз закінчу ще один запис, пів кінця, скажімо так)))) Поки що на приладку без тахометра
Добро !
Круто, а коли буде кінцевий результат?
