Пересвітка приладки

У моєму пандалеті мене завжди не влаштовувала приладка. Вона нудна, невиразна, адже вона це третє за частотою місце, куди я дивлюся підчас руху (так, я поглядаю на дорогу та дзеркала). Спочатку це буластокова приладка без тахометра, яку я успішно поміняв на польськуприладку з тахом. Але похмуре зелене підсвічування не давало меніспокою і я тюнЕнганул її трьома світлодіодами Але все одно булодалеко від ідеалу.
Наступним етапом була інсталяція світлодіодної стрічки.Вийшлояскравіше, світло було більш розміреним, але все одно однорідностіосвітлення домогтися не вдалося.До того ж світіння діодів виявилосятеплим білим, а мені хотілося холодного тону.

Час йшов і я потроху збирав знання як досягти ідеальногорезультату.
Забігу на перед і скажу, що тепер мене влаштовує практично все, крім пари косячків, які я усуну коли буду міняти підсвічуванняблоку клімату. Для досягнення мети мені знадобилися:1. КільцяPavel80
2. Плата для плавного розпалювання NeoNCustoms
3. Підсвічування стрілок WerW0LF
4. Один метр світлодіодної стрічки (30 см з якої з'їв мій кіт)
5. Скільки там проводів
6. Спирт
7. Ватні палички
8. Бормашинка
9. Ніж, ножиці
10. Чорний маркер
11. Двосторонній скотч
12. Викрутки, плоскогубці
13. Кембрики, клеми
14. Паяльник
15. Термоклів

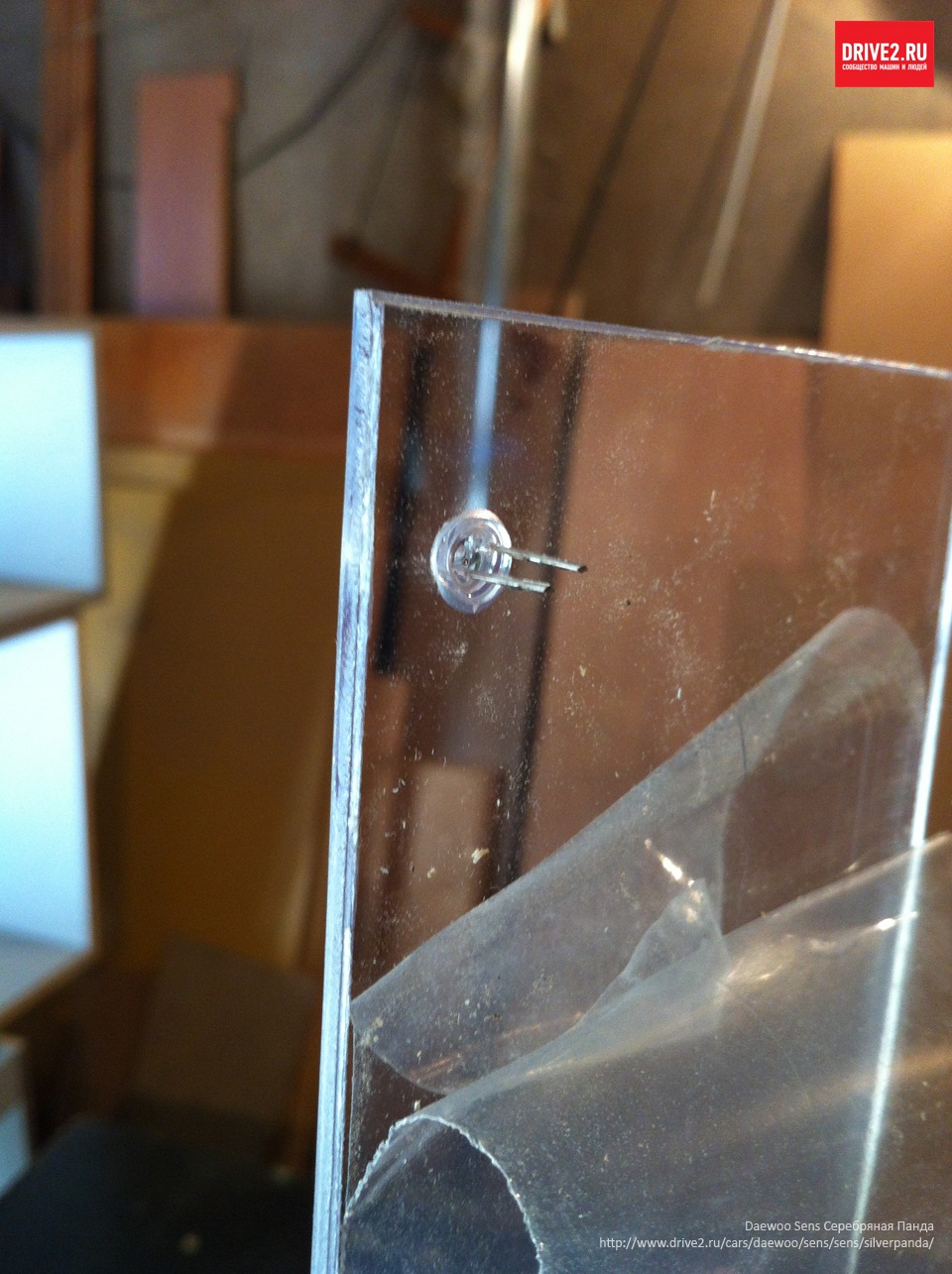

16. Безсонна ніч і впевненість що я маю закінчити до ранку, тому щопотрібно було везти кота на кастрацію (зараз написав це і зрозумівчому він мені всіляко заважав, до речі безуспішно, хі-хі). Першоюдумкою було зробити підкладку з оргскла та зафігачити тудисвітлодіодів, добившись таким чином рівномірного розсіюваннясвітла. (якщо відчую що в мені з'явилися суперздатності, то вмайбутньому зроблю плату на оліті з розпаюванням smd світлодіодів)Попросив тата, він мені допоміг з цим, і я навіть придумав якставити світлодіоди таємно, але не зрослося.

Залякали обсяги роботи.

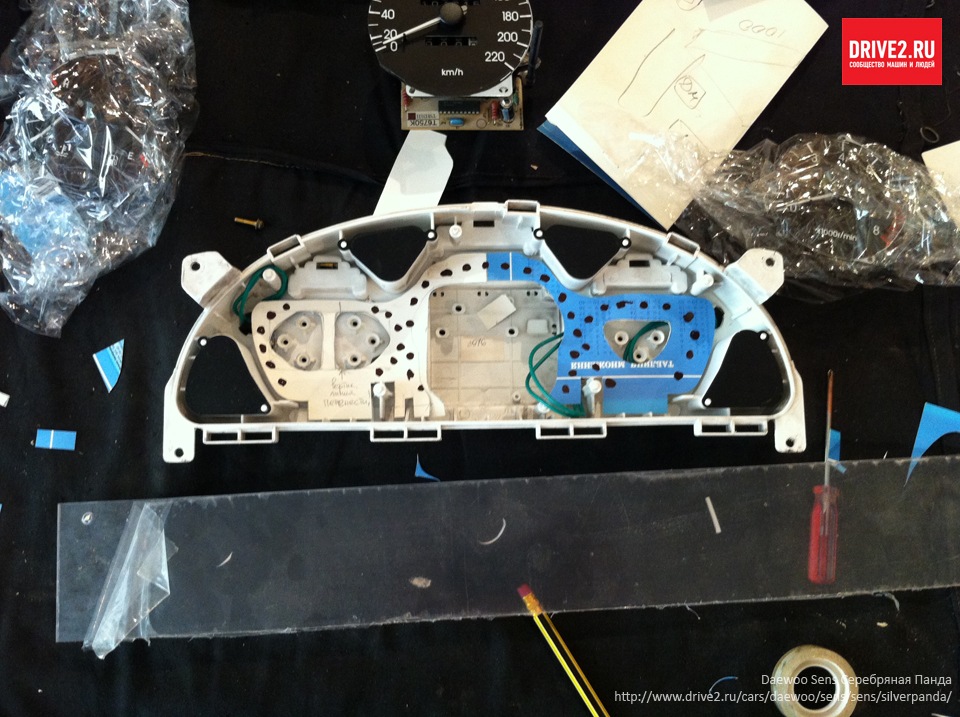

Так що я вирішив повернутися до старого колгоспного методу —світлодіодної стрічки.< Коли все зі складеного вище списку булоготове, я пішов у машину і швиденько відгвинтив приладку.
Розібрав її і приступив до операції :)

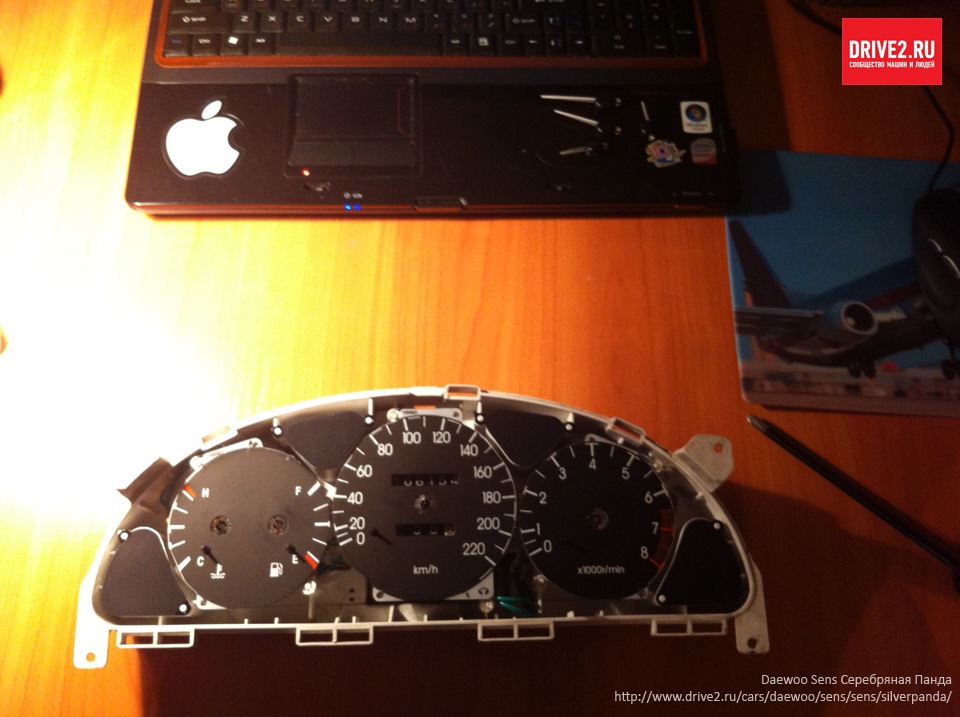

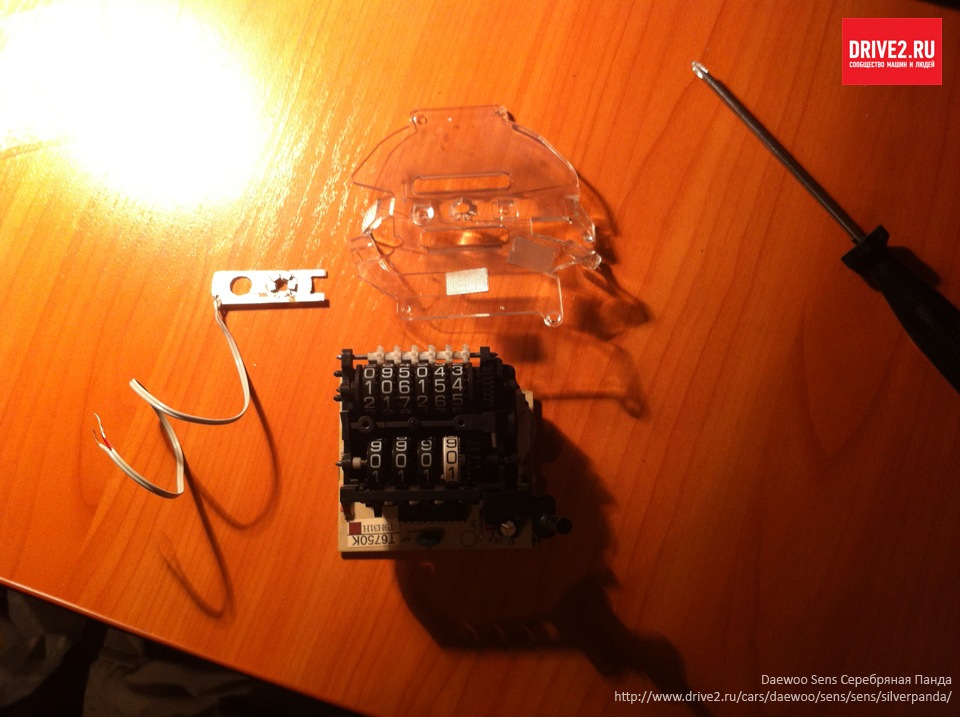

Мені здавалося, що найскладніше — це зняття стрілок. АЛЕ НЕМАЄ! Стрілки пішли на ура, завдяки масі оглядів та описів в інтернеті, атакож пану WerW0LFУ. Найскладнішим виявилося віддертигребані, довбані шкали. У мене склалося враження, що ценайнадійніше зафіксована частина у всьому ланосі. Я її і грив, іпідрізав, і благав зі сльозами на очах, намагався навітьзагрожувати, але все одно легко вона мені не віддалася :) Зрештою язвичайно переміг її і приступив до інсталяції підсвічуваннястрілок. Запчастини на фото:023001
Збільшив отвір під підсвічування. До речі, палений прозорий пластикпахне котячими ссаками. Знаю, фу :(

І надійно закріпив його. На фото не вистачає ще 2-х шматочківскотчу, які я додав що б максимально захистити шкали відпаразитичних засвіток. Торці прозорої панелі зафарбував чорниммаркером, з тією ж метою. .

Аналогічну процедуру повторив з усіма приладами і приступив довстановлення стрічки, яку спаяв за місяць до цього :)

Знаючи про проблему з підсвічуванням сектора "220" додав щеокремий світлодіод на саме це місце. Остаточно проблему це невирішило, але в порівнянні дало найкращий результат. Встановивприлади на борт і зробив тестове включення. Багато разів, оскількипідсвічування викликало захоплення. Потім пофарбував чорнуокантовку приладки в чорний матовий колір, оскільки вона булавимазана супреклеєм після невдалої спроби поставити кільця і​​полірнув скельце пастою ГОІ та повстю (працює на УРА! )

Бо більше сюди лазити не планується, то всю проводку пропаяв іприховав під кембриками.

Вранці встановив прибирання в машину. Акуратно сховав платуплавного розпалювання, і зафіксував її стяжками на рідній проводці, яка йде до прибирання., а також + від запалення взяв відгодинника.

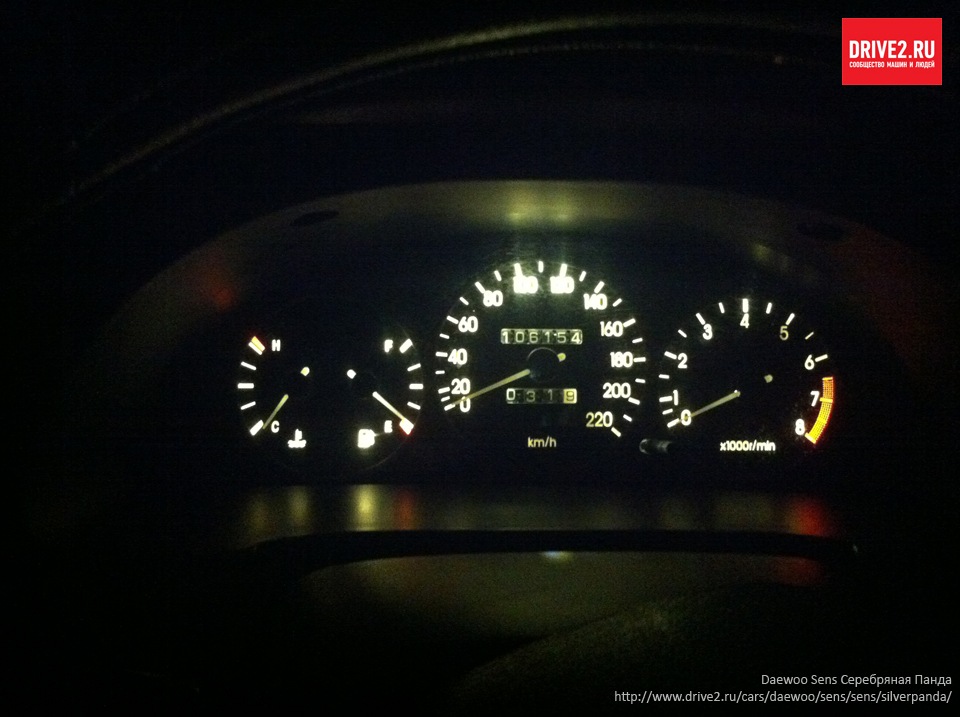

+ від габаритів запитав від приладки. Все це елементарнопродзвонюється мультиметром, але якщо виникне потреба —звертайтеся, я допоможу. Ну і кінцевий результат.

Знімав на професійний телефон, тож усієї краси не передати. Навихідних зніму фотоапаратом і додам фото.
Для себе бачу паразитичний засвіт через стрілку рівня палива.Ймовірно, посадив її не до кінця, але виправлю її коли дійдуть рукидо пересвітлення панелі клімату та магнітоли.
Як було в суботу:
