Всім доброго дня. Власне був куплений MP3 модуль для монтажу вштатну касетну магнітолу Blaupunkt CAR 300.
Задумка була така, щоб менше перекручувати зовнішній виглядмагнітоли і не городити зайвих кнопок, зробити включення мп3 модуляпри запиханні касети в магнітолу, тому що вона замикає кнопку зкоричневим і жовтим дротом, а дроти від другої кнопки (яка білямоторчика) зелений і помаранчевий - спаяли разом, як радив чоловіктут https://megadriver.org
Живлення на модуль подали від моторчика синій і червоний.Зчитуючуголівку (чорний трьох житловий провід - залишили на платі якє).
Ось що вийшло у нас :кидаємо касету, вона замикає кнопку зкоричневим і жовтим дротом, на екрані БК висвічується напис CAS івключається китайська приблуда.
АЛЕ Є ПРОБЛЕМА. Так і блютуз) чути свист і деякі шуми (шипіння, клацання тощо).
Хто може чим допомогти? Допоможіть порадою знаючі фахівці! ХЕЛПМІ!
ЯК ПРИБРАТИ СВИСТ?
Деякі кажуть, що треба заземлення робити правильно і перешкод небуде:див. П. 4. Підключення mp3 модуля
www.gsu.by/asoi/pages/che…ex.asp? article=BelarusMP3
Походу шум виникає від конфлікту між спільною землею та аудіоземлею, але виявити поки що саме де не можу. 30.11.16. Спробувализапитати цю приблуду від іншого джерела. Взяли АКБ 12в від блокубезперебійного живлення, затягли до машини, зібрали та підключили.ПРО ДИВО… На максимальній гучності і на паузі — ГРОБОВА ТИША! Хтознає, що можна придумати?
09.12.16. Підбір варіантів у боротьбі з писком, шумом та тломтриває.
1. Зняв рідний шлейф дротів з приблуди, що підключався до білоїфішки (трижильний — лівий правий канали та земля). А нормальнийаудіокабель припаяв безпосередньо до контактів приблуди.
2. Було встановлено конденсатор 16 в 1000 мкф на харчуванняприблуды.
Що сталося:кондер гасить відсотків 70-75 свисту, який дуже дістававпри гучності вище середнього і особливо був чутний на паузі.
Нижче фото робіт…

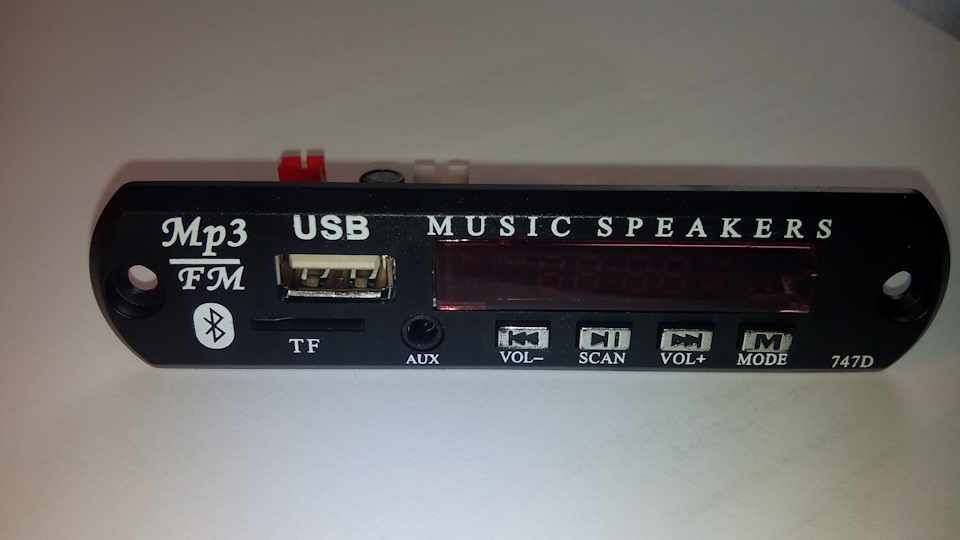

такий ось модуль + блютуз

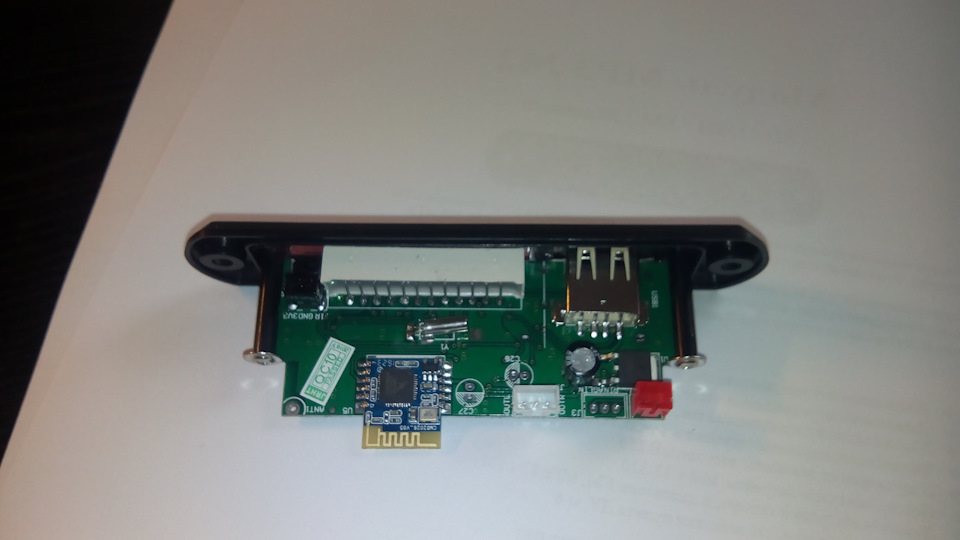

його начинка

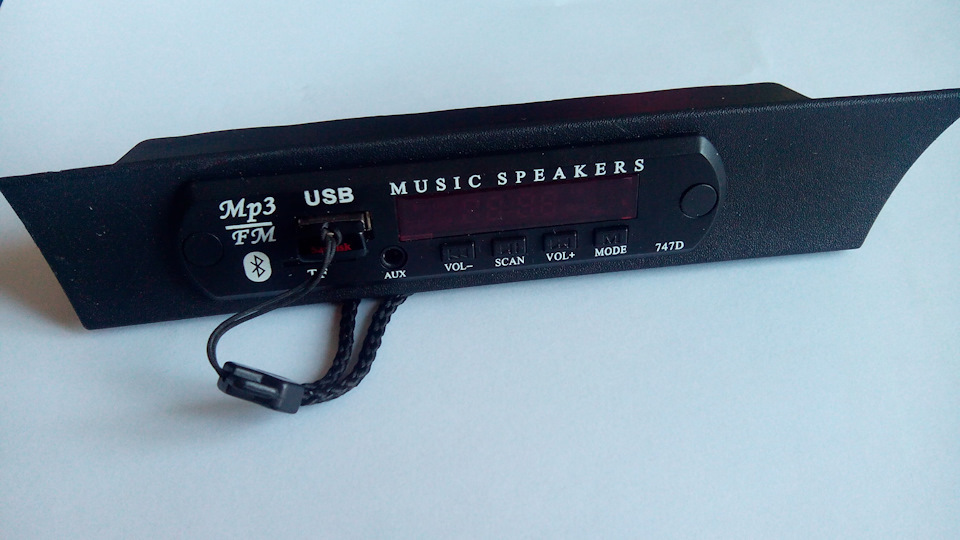

сама приблуда встановлена в панельку над попільничкою. Вирізвікна для неї робив товариш на фрезерному верстаті (йому окремеДЯКУЮ), вийшло дуже акуратно.

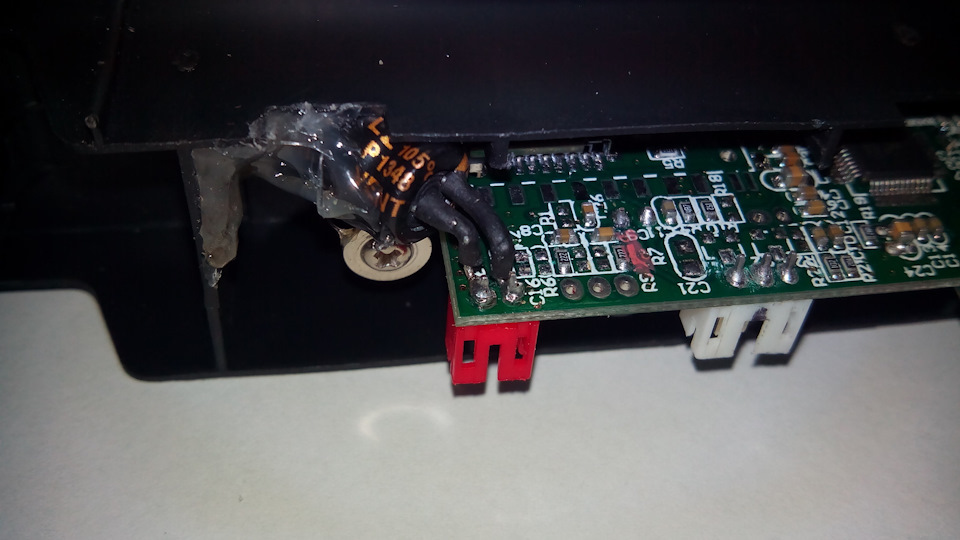

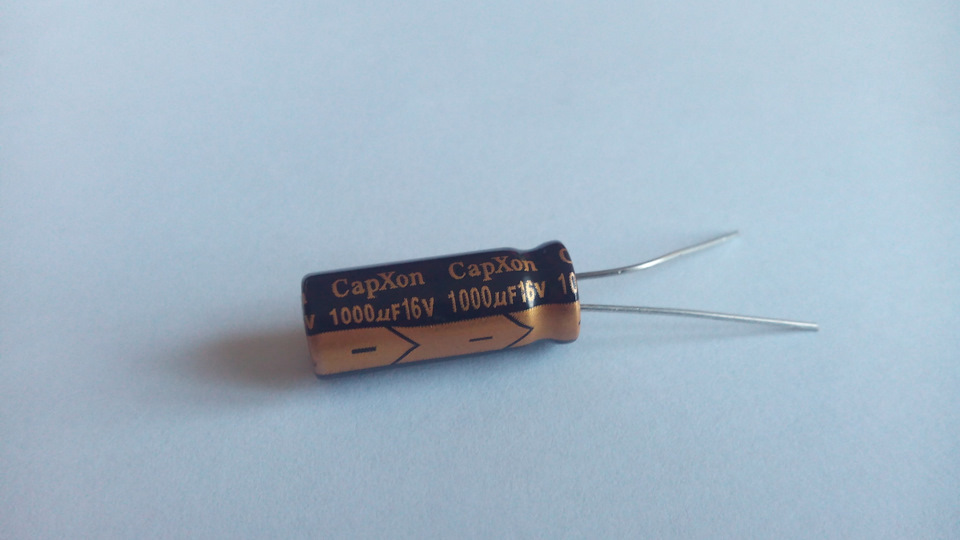

Ось такий кондер встановили, пробував на 2200 мкф 16в — різницінемає, але цей просто менше місця займає. Так розташували іприпаяли + зафіксували термоклеєм для надійності. Приблизно так.
Коментарі18
Не правда, хоч з блютузом хоч біг блютуза фонує, якщо живлення від одного джерела.
У мене фон трохи є, як його прибрати? Якщо запитати декодер із зовнішнього блок живлення на 12v грає чисто хоч на повну врубай. А якщо запитати з мафона з акумулятора і т п фоніт
треба брати модуль без блютузу
От інша сторона
От плата сама, кажуть там про потрібно випаяти але я не зміг його знайти якщо хтось знає підкажіть будь ласка
Ось цей кондик його і впаяв, нічого не змінилося
Люди добрі допоможіть з порадою, впаяв я цей кондик нічого не змінилося, фонить не сильно але фонить, харчування брав із самої магнітоли з ніжок
16 в 1000 мкф спробую впаяти такий кондер подивимося що зміниться
Здрастуйте, у мене схожа ситуація, вирішив встановити такий декодер у штатну магнітолу, але виявилося якщо брати плю в машині, то звучання йде з фоном
Цей модуль з пам'яттю на гучність і входів тобто включиться на тому ж вході і з тією ж гучністю з якою вимикали. Голосових оповіщень при перемиканні входів немає. Працює від 5 до 12 вольт. letyshops.com/r/aliexpress -a598ecebcdf4Щоб прибрати фон потр...
СПС!
Дякую друже, взяв такий. Помітив що він спотворює звук, у нього не вимикається вбудований еквалайзер, тобто немає нульового еквалайзера. Не помічали такого?
зараз є ще один відмінний варіант, з ним нічого колгоспити не потрібно + вбудований підсилювач по 25 ватів на канал (за фактом трохи менше). виходи (тобто включиться на тому ж виході на якому вимкнули) немає голосового супроводу при перемиканні режим...
Спасибі друг. А як у нього з еквалайзером, екв. можливо вимкнути? спотворюють звук що Колонки хрипіти починають Був у мене ось такий ось на ньому реально екв вимикався, тобто був нульовий еквалайзер.
не знаю, еквалайзером не користувався, пультом теж (викинув відразу) тому що він мені не потрібен.
Здрастуйте, знаючі підкажіть, при включенні запалювання плеєр перезапускається. Конденсатор на фішках живлення вирішить проблему? Запитую наперед, не сильно сильний у схемотехніці. конденсаторів, але як її підключив невідомо.
була така ж проблема з шумами. теж випаяв нульовий резистор допомогло але половині. мінус на харчування взяв окремо з прикурювача і тепер навіть на паузі на повній гучності тиша повна.
а конденсатор навіщо?
