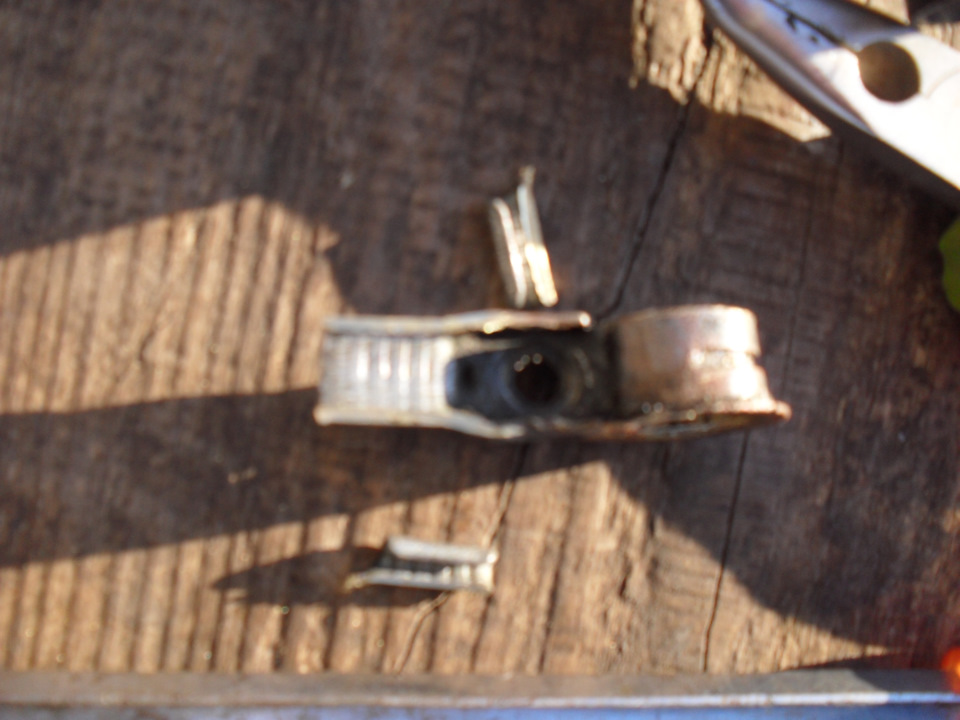

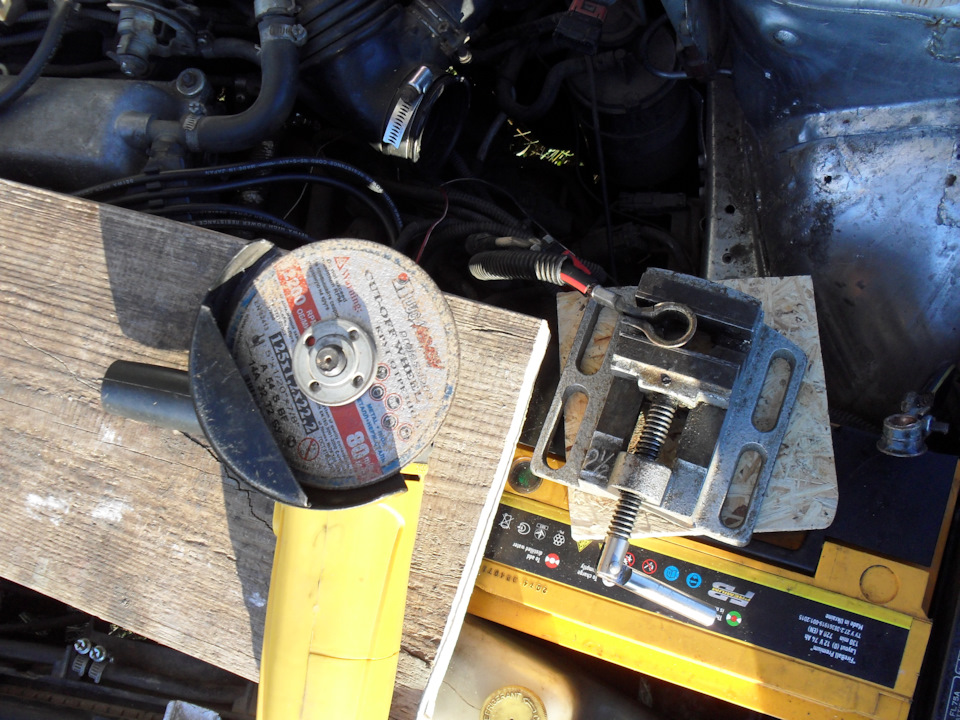

< Пропавши, Карле! Провівши необхідні приготування - тобто, закупивши необхідне обладнання (газовий пальник і балон газу); давши собі на осмислення деякий час, протягом якого завдання (міжіншими справами) обмірковувалася так і так; а також дочекавшисьсонячного дня (справа в тому, що гаража в мене немає, а працювати вмороз набагато приємніше, коли в спину світить сонечко), приступивдо справи. Старі наконечники були чудо як гарні; зокрема, вонивиявилися напрочуд якісно обтиснуті на кабелі. Знімати їх, неминучезіпсувавши при цьому в мотлох, дуже не хотілося, та шкода, іншоговиходу немає. Як же зняти наконечники з кінців? На поверхні лежавваріант тупо відкусити їх, пожертвувавши при цьому трьома-чотирмасантиметрами кабелю, проте на таке рука не піднялася. Потрібно булоїх зняти акуратно; але спроба розтиснути їх руками - за допомогоювикруток та пасатижів - не вдалося. Однак, щасливого володаряболгарки та чудових тисочків — мова про мене — це не зупинило. Як яне намагався, по кілька жилок кабелю на обох кінцях (плюсовому тамінусовому) таки були зіпсовані болгаркою. На подив, зсередини, підкабелем, наконечники не були окислені.Фото вийшло розмите, але підкабелем на розпиляній клемі видно майже білий метал; я думаю, що цезаводське лудіння або навіть сріблення. Звільнивши кінці кабелю, яз жахом усвідомив, що ці кінці в нові наконечники можуть просто невлізти — а я забув перевірити це до демонтажу старих наконечників.хоч думав про це. Крім того, жилки кабелю розчепірилися. Вдалося, однак, туго обмотуючи шпагатом, стиснути їх назад у циліндричнийстан. В отвори для кабелю треба трохи розсвердлити під "потай".Іншими словами, щоб на вході утворилася ніби невелика лійка, в якунабагато зручніше буде вставляти кабель. В дію пальник. Працював янею вперше в житті, але, дякувати Богу, мені вдалося не вибухнутисамому і не підпалити нічого — правда ж, для першого разу прироботі незнайомим інструментом невідомої якості такі побоюваннябули цілком виправдані.
>
Завдання стояло наступним чином:треба кінці кабелю пропаяти, а донаконечників кабель припаяти. Я вирішив поєднати. Ретельно обмазавкінці кабелю флюсом (на морозці флюс придбав гелеподібний стан і зтюбика видавлюватися не захотів, але вдалося перемогти цюскладність).

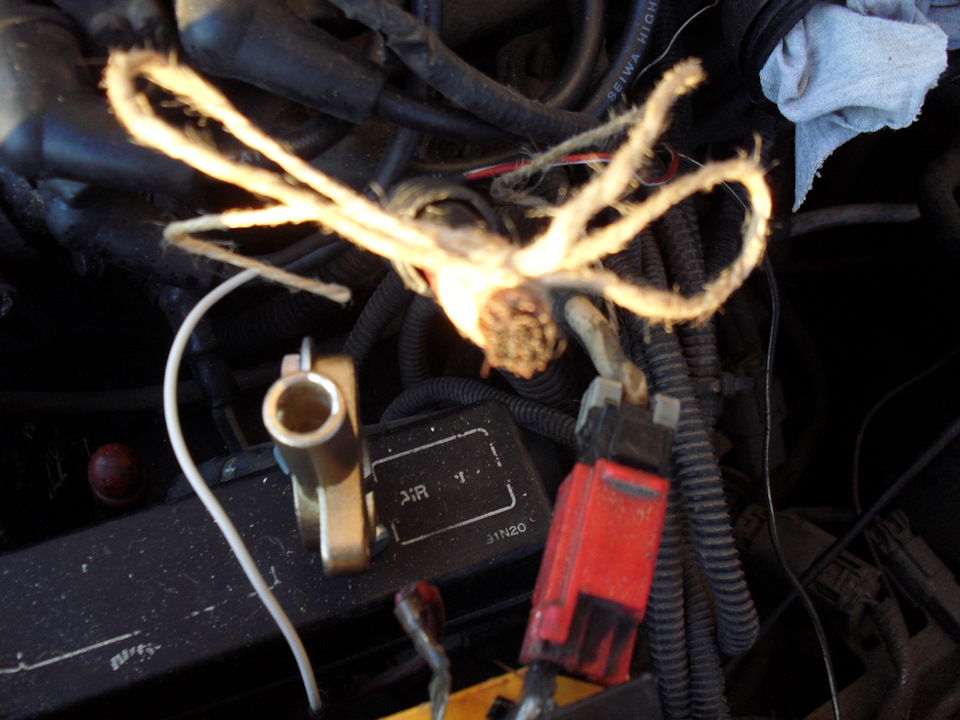

Кінці кабелю за допомогою обтиснення їх шпагатом вдалося запхати внаконечники.

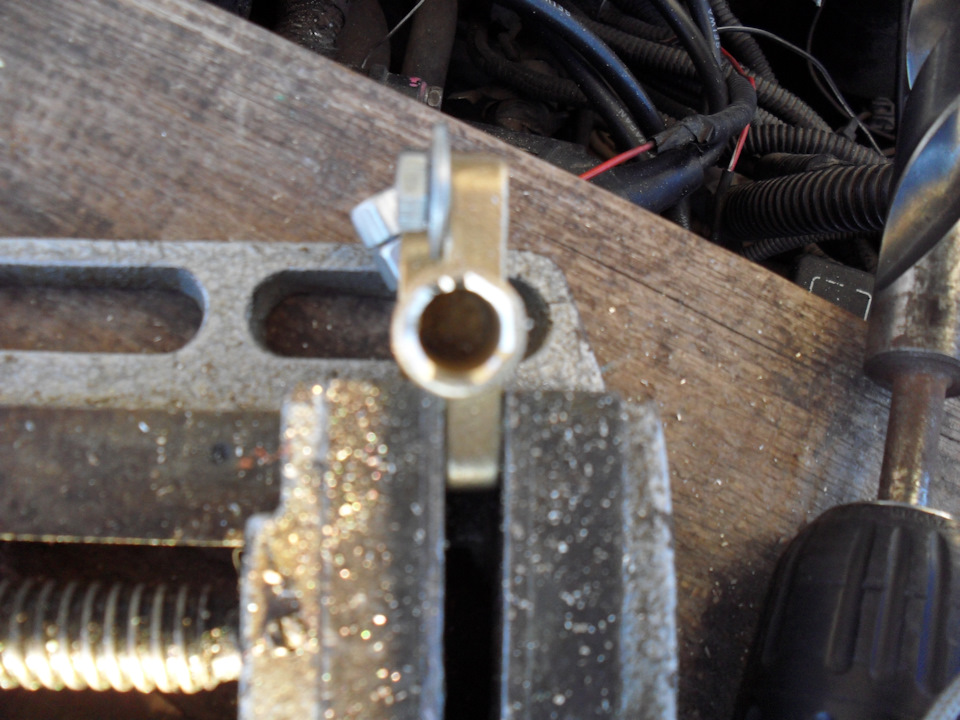

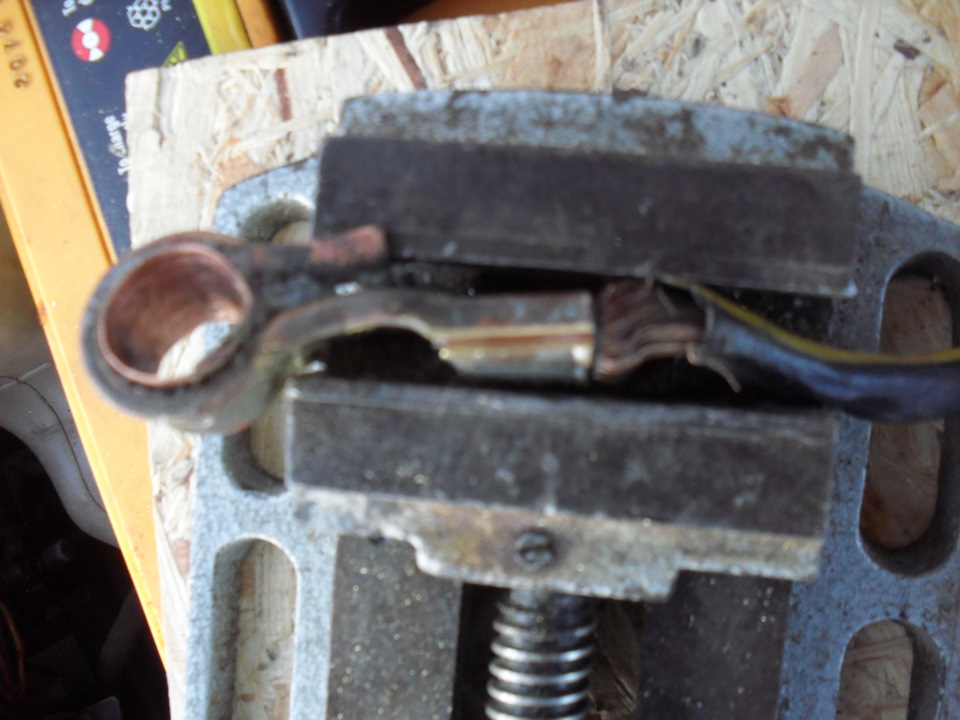

Для обох клем процес був, по суті, абсолютно однаковий, томунаведені фотки лише по одній стороні. Отже, наконечники булизафіксовані у тисочках і я почав їх гріти пальником. Процеспрогрівання пальником не зняв, т.К. Горілку, що горить, кращетримати в руках, особливо в роззявленому моторному відсіку, а ненамагатися її сфотографувати; та й газ горить блідим синімполум'ям, тому знімати тут особливо нема чого. П'єзопідпалнормально працював на морозі, газ горів, хоч спалахнув і не відразу— можливо, заповнювалися якісь обсяги всередині пальника — алепотім горів так, як треба.
Здивування, технічний вазелін не став спалахувати і згоряти, якя очікував. Мало того, він навіть не розплавився і не стік. Ледвепотемнів місцями. Однак, прочитавши, що Літол має ширшийтемпературний діапазон, доки планую замінити вазелін Літолом. "покищо" - це поки я не надибав електропровідне мастило. Конструкціянаконечників передбачає затискання кабелю в них за допомогоюсталевої прокладки, притискається болтиками. Насправді вонирозраховані на значно менший діаметр кабелю, а з наявним у менекабелем цей номер не мав шансів:кабель ледь увійшов у отвір навітьбез сталевої прокладки, а вже про те, щоб накласти поверх кабелювсередині наконечника ще й цю прокладку, навіть і мова не моглайти. Спершу я болтики, призначені для затискання кабелю, викрутив.У отвори, що утворилися, після розігріву наконечника і кабелю вньому до температури плавлення припою (флюс на той час вже щосиликипів і димив), я подавав стрижень припою. Однак через нижній отвірприпій, заповнивши всі порожнечі і продовжуючи просочуватися крізьжилки кабелю, почав витікати назовні; довелося закрутити болтикназад; а потім і другий; припій подавався на місце входу кабелю внаконечник.Нюанс тут такий, що створювана пальником температурабільш ніж достатня для такої роботи (спочатку мною розглядавсяваріант роботи паяльниками, проте, дуже ймовірно, ними б просто невдалося толком прогріти і пропаяти кабель, особливо на морозі і звітерцем), тому розплавлений припій легко стікав вниз (в основному, всередину наконечника; -) і легко заповнював порожнечі всерединікабелю між кабелем і стінками наконечника. Напевно, навіть і не таквже й погано, що в мене немає гаража:у гаражі цю роботу все однобуло краще не робити:кипів (виділяючи смердючий і токсичний дим) івитікав флюс, витікали надлишки припою (його випаровування теж дужеотруйні, до речі), диміла і навіть горіла ізоляція… Припою пішлоБАГАТО:фактично обсяг наконечника довелося майже повністю заповнити( розплавленим) припоєм, т.К. Кабель багатожильний і, по суті, займаний кабелем об'єм наполовину порожній, тому припій заповнив ціпорожнечі, змочивши кабель. Відповідно, це ще приблизно вдвічі відочікуваного збільшило кількість припою. Проте, це ще не все. Підчас роботи з одного боку спостерігалася картинка ось така:А коли вмене тупо скінчився заготовлений припій і мені довелося діставатидодаткову порцію, з іншого боку відкрилася ось така картина:
Грам тридцять припою тупо витекло і накапало з іншого боку. Нічогозіпсував, т.К. Акумулятор я зняв, а роботи проводилися над сталевоюванною для акумулятора. Ну і підкладка з обрізка деревно-стружковоїплити. Такий олово — блискучий метал! Припій я, звичайно, зібрав ідалі, скільки вийшло, використав його. Однак використовувати дляцієї задачі припій у вигляді прутків набагато зручніше.
Мінусовий наконечник приголомшив мене тим, що пропаяний іприпаяний, як я думав, кінець кабелю просто вискочив знаконечника:
Фотка паршива, але на ній все ж таки видно, що кінець кабелю, щовискочив, відмінно пропаявся, нутрощі наконечника добре обдурилася, а кабель прийняв чітко циліндричну форму. Думаю, він вискочив черезте, що розігрітий кабель втягнув у себе все олово, до якого змігдотягнутися, а в місці контакту його не залишилося. Або/і ставсяперепад температури та олово, остигнувши, стиснулося більше, ніжлатунний наконечник. Так чи інакше — упаяв назад. Цього разу вийшлотак, що кабель впаявся під неправильним кутом, після кріпленнянаконечника на клемі акумулятора кабель згинається і переламувався.Довелося знову перепаяти. Це виявилося ще простіше, ніжочікувалося. У результаті на мінусовій клемі обидва болтики явкрутив майже до кінця, поки припій був ще рідким; фіксація сталаще надійнішою. На плюсовій болтиці були вкручені лише настільки, щоб заткнути отвори, після остигання припою болтики були викрученічерез непотрібність. Їхні отвори частково заповнені припоєм, так щотам такий спосіб додаткової фіксації. Антикорозійною щіткою.Зчистив, скільки вийшло. Після цього приєднав додаткові дроти, щокріпилися на старих наконечниках. Ось чого у результаті вийшло:
Шматки рідної ізоляції кабелю, що зіпсувалися, замінив ізолентою.Ні, не синій:естетика ж.
Стомившись і злегка замерзнувши, я вирішив не ставити сьогодніакумулятор — жодних складнощів з цим не передбачається.
