сигналізація CYСLON 011v3

Нарешті дійшли руки до опису установки сигналізації. Сигналізаціябула куплена ще навесні, але потім був вимушений ремонт машини узв'язку з тим, що мені на шляху зустрівся каналізаційний люк і булоне до того. Встановлена ​​була ще в серпні.
Сигналізацію я вибирав за такими критеріями:
1. Двостороння;
2. Ціна;
3 Наявність додаткових каналів (хочу відкривати багажник збрелока)
В результаті була куплена двостороння сигналізація CYCLON 011v3, звбудованим реле управління ЦЗ та з трьома додатковими каналами дляреалізації сервісних та охоронних функцій.
< /p>

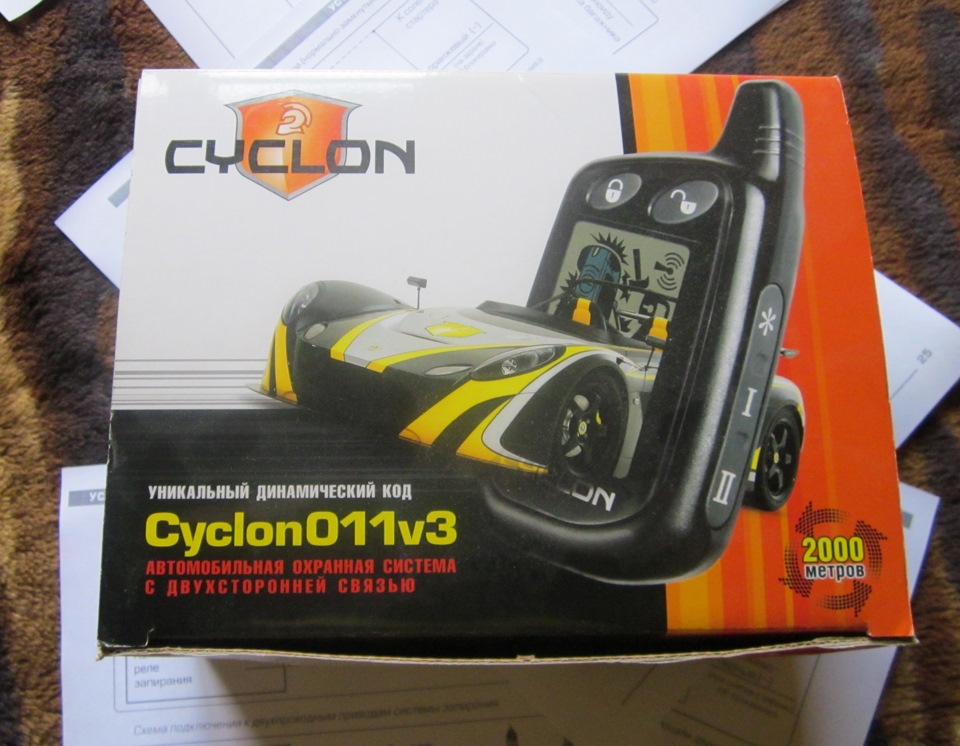

CYCLON 011v3
У комплекті йде один РК-брелок, один односторонній брелок.Ну і самособою сирена, приймально-передавальний модуль, датчик удару ікінцевик капота.
Кіт Мурчик - перший тестер сигналізації.
як протягом кількох років, як водиться, у мене не було часу зробитипід принтер полицю. Сигналізація у коробці лежала на підлозі білясистемного блоку. Мурчик стрибнув на ДСП і ДСП разом із принтеромвпали на коробку із сигналізацією. У мене були сумніви, щосигналізація після цього запрацює, але запрацювала. Зате полиця підпринтер вже зроблена.
Установка самої сигналізації жодних труднощів не викликала.Спочатку думав розмістити її за магнітолою. Але потім виявилося, щопроводи управління ЦЗ недостатньої довжини. В результатісигналізація знайшла своє місце у лівій боковині торпедо. Що б донеї дістатися, треба знімати панель приладів.
За магнітолою, якої поки немає, розташувався датчик удару.
Зліва вгорі від водія на лобовому склі встановленийприймально-передавальний модуль.<

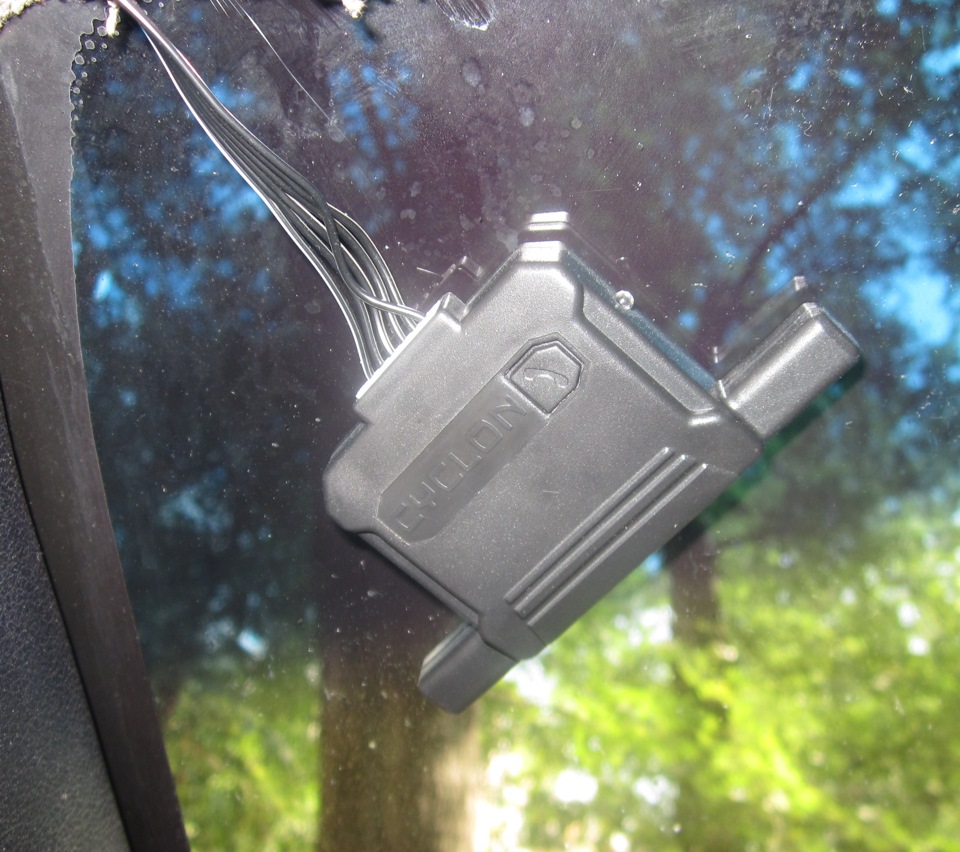

Прийомо-передавальний модуль

Всю електроніку я кріпив на двосторонній скотч.
Більша частина точок підключення до штатної проводки знаходитьсяліворуч від водія в нижній бічній ніші.

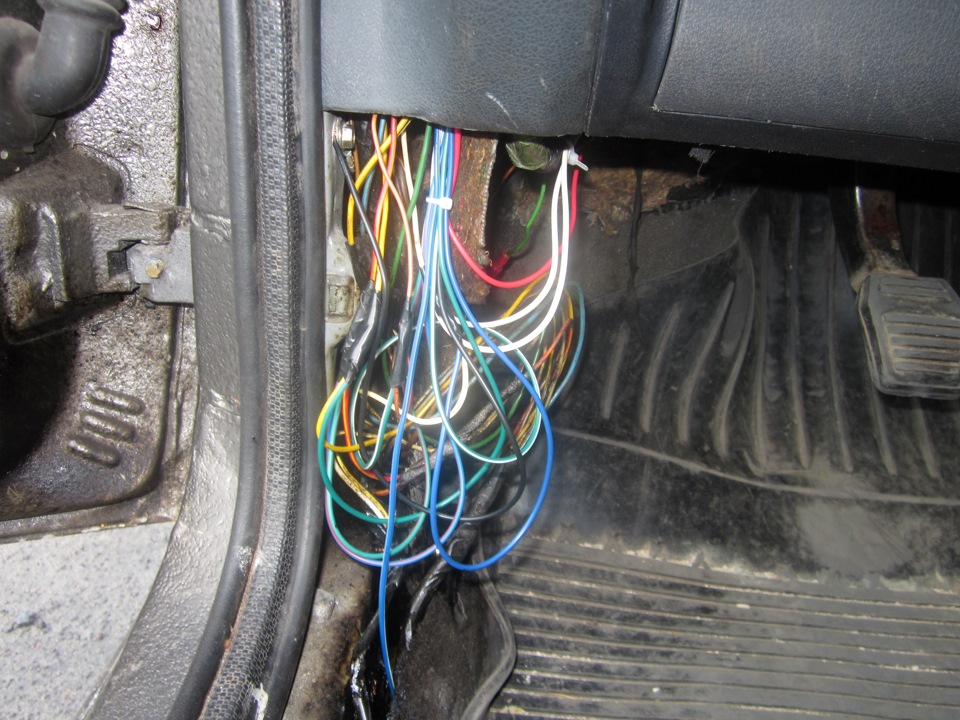

Точки підключення

+12В я взяв від блоку реле, підключив провід під найпотужнішийсередній введення.
При вивченні інструкції по монтажу сигналізації мене порадувало те, що у сигналізації виявилося не один, а два виходи на габаритнівогні, по 5А кожен. Я одразу подивився, якої потужності в машинілампи вказівників поворотів. Встановлено дві по 21Вт набік.Споживаний струм:42/12=3, 5А – контакти сигналізації потягнуть, навіть є запас. Замість габаритів, я підключив сигналізацію доповоротів. При миготінні покажчиків поворотів виглядає набагатоефектніше, ніж габарити. Концевик багажника і наконечники я докупивдодатково.

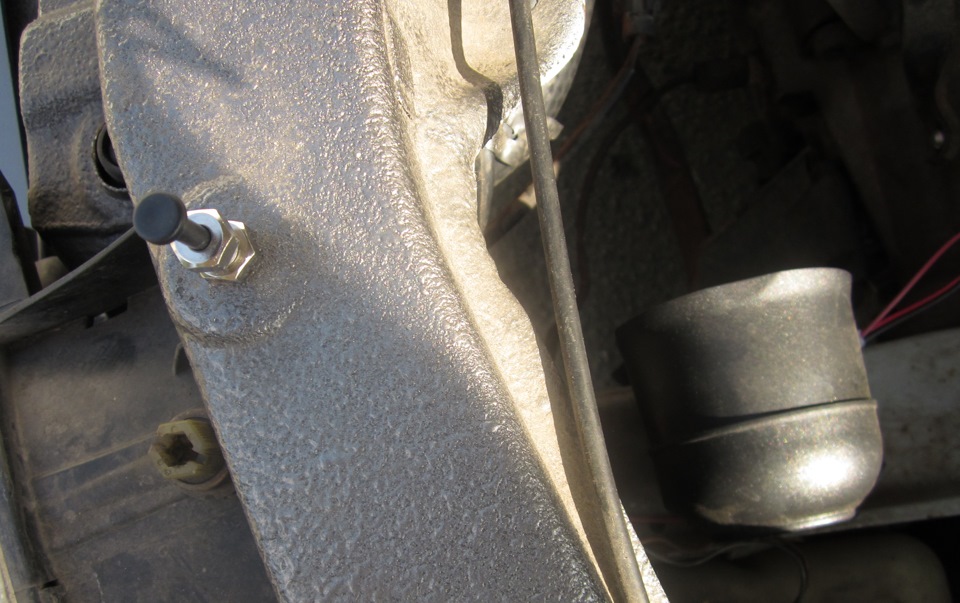

Кінцівник капота та сирена
Кінцівник багажника
Справа в тому, що ця сигналізація при знятті з охорони через 40секунд знову ставить машину на охорону, якщо за цей час невідчинялися двері, капот, багажник або запалювання. Я виявив, щопри відчинених дверях у сигналізації клацає реле ЦЗ і на брелокуз'являється значок постановки на охорону. Виявилося, що колимайстри збирали машину після фарбування, вони прикрутили кінцівкиболтами з надто великими головками.
Неправильні болти

В результаті цього головка болта упиралася в пластмасовий корпускінцевика і не діставала до металевого контакту, який розташованийнижче. Оскільки при відкритті дверей та спрацьовуванні кінцевика насигналізацію мінус не приходив, то вона вважала, що двері, як іраніше, зачинені і повторно ставила машину на охорону.

Внутрішній контакт кінцевика

Так само машина ставилася на охорону при відчинених одній абообох дверях, не подаючи додаткового сигналу.

Правильний болт

З першого дня використання я звернув увагу на огидну якість екранабрелка. Буквально за годину використання на ньому з'явилисяподряпини. Колись я купував плівку на екран КПК, шматок якої в менезалишився. Цей шматок я наклеїв для захисту від подряпин наекрані.
У процесі вивчення керівництва я виявив кілька функцій, без якихцілком можна обійтися, але якщо вони є, то зручно.
Це пошук машини, наприклад, на велику парковку біля супермаркету.Коли машина під охороною, при повторному натисканні на кнопкупостановки на охорону п'ять разів блимають фари. Ще менісподобалася функція беззвучної постановки або зняття з охорони. Такяк я ставлю машину біля житлового будинку і буває, роблю це дужепізно або забираю дуже рано, функція дуже корисна. Тепер на черзіустановка ЦЗ для відкриття багажника з брелка.
